KAYNAK İŞLERİNDE İŞ GÜVENLİĞİ Y. Müh. Turgay BODUROĞLU E. Baş İş Müfettişi İş Güvenliği A Sınıfı Uzmanı İş Güv. Uzm. ve İşy. Hek. liği Eğitmeni

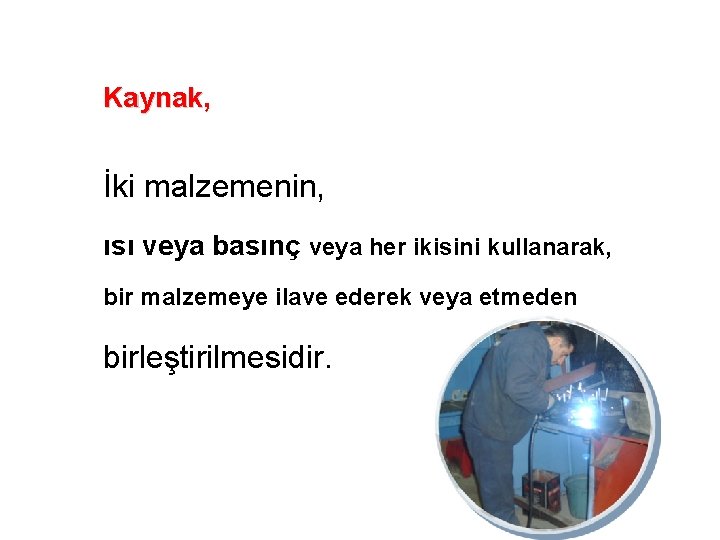

Kaynak, Kaynak İki malzemenin, ısı veya basınç veya her ikisini kullanarak, bir malzemeye ilave ederek veya etmeden birleştirilmesidir.

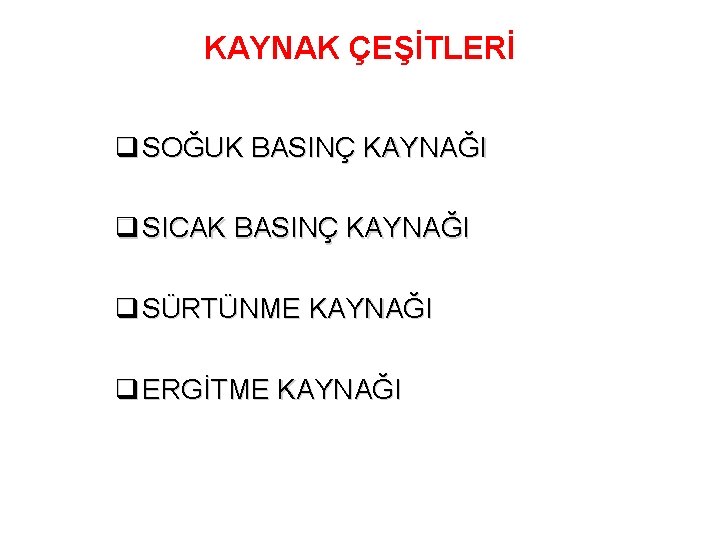

KAYNAK ÇEŞİTLERİ q SOĞUK BASINÇ KAYNAĞI q SICAK BASINÇ KAYNAĞI q SÜRTÜNME KAYNAĞI q ERGİTME KAYNAĞI

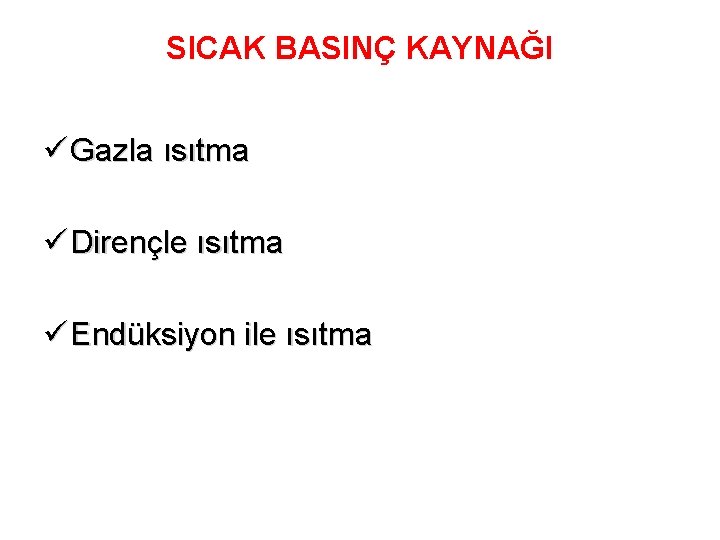

SICAK BASINÇ KAYNAĞI ü Gazla ısıtma ü Dirençle ısıtma ü Endüksiyon ile ısıtma

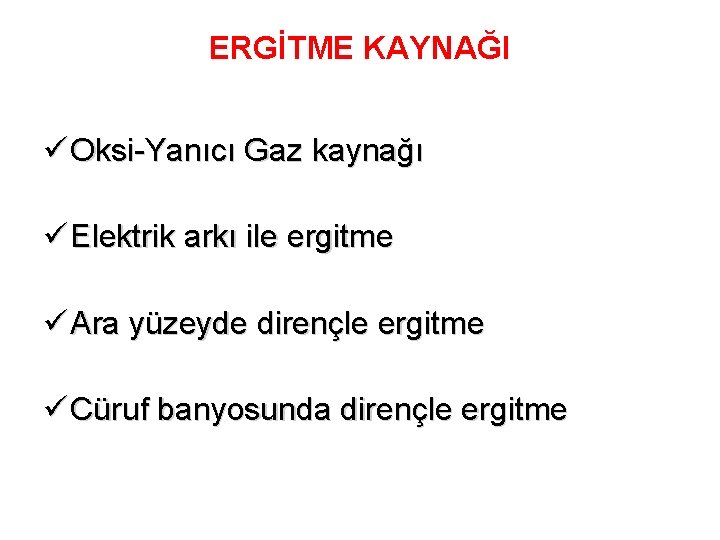

ERGİTME KAYNAĞI ü Oksi-Yanıcı Gaz kaynağı ü Elektrik arkı ile ergitme ü Ara yüzeyde dirençle ergitme ü Cüruf banyosunda dirençle ergitme

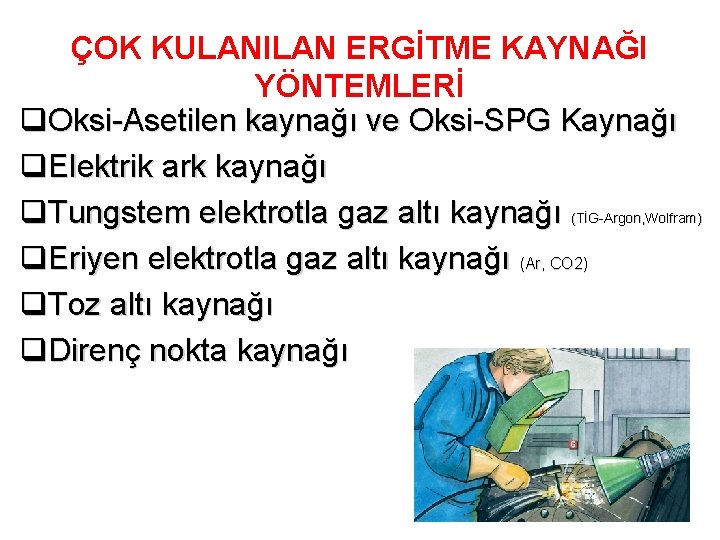

ÇOK KULANILAN ERGİTME KAYNAĞI YÖNTEMLERİ q. Oksi-Asetilen kaynağı ve Oksi-SPG Kaynağı q. Elektrik ark kaynağı q. Tungstem elektrotla gaz altı kaynağı (TİG-Argon, Wolfram) q. Eriyen elektrotla gaz altı kaynağı (Ar, CO 2) q. Toz altı kaynağı q. Direnç nokta kaynağı

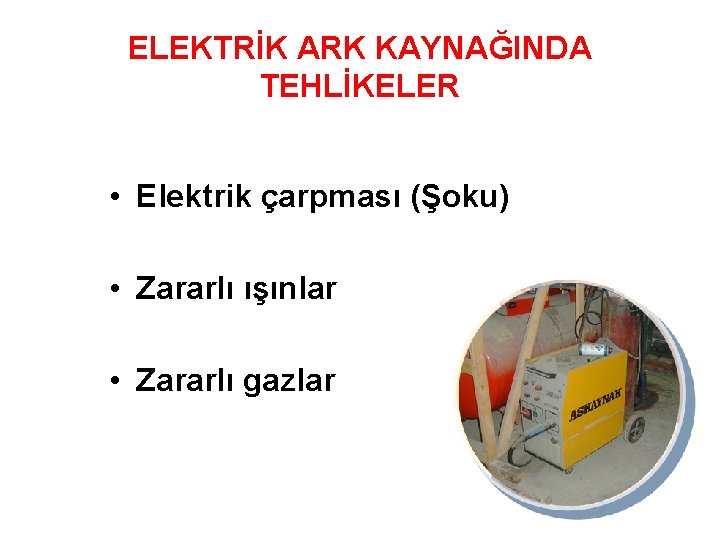

ELEKTRİK ARK KAYNAĞINDA TEHLİKELER • Elektrik çarpması (Şoku) • Zararlı ışınlar • Zararlı gazlar

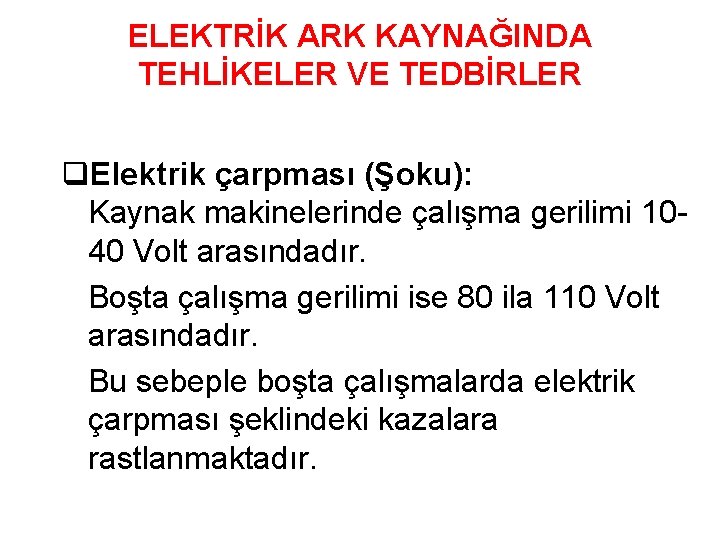

ELEKTRİK ARK KAYNAĞINDA TEHLİKELER VE TEDBİRLER q. Elektrik çarpması (Şoku): Kaynak makinelerinde çalışma gerilimi 1040 Volt arasındadır. Boşta çalışma gerilimi ise 80 ila 110 Volt arasındadır. Bu sebeple boşta çalışmalarda elektrik çarpması şeklindeki kazalara rastlanmaktadır.

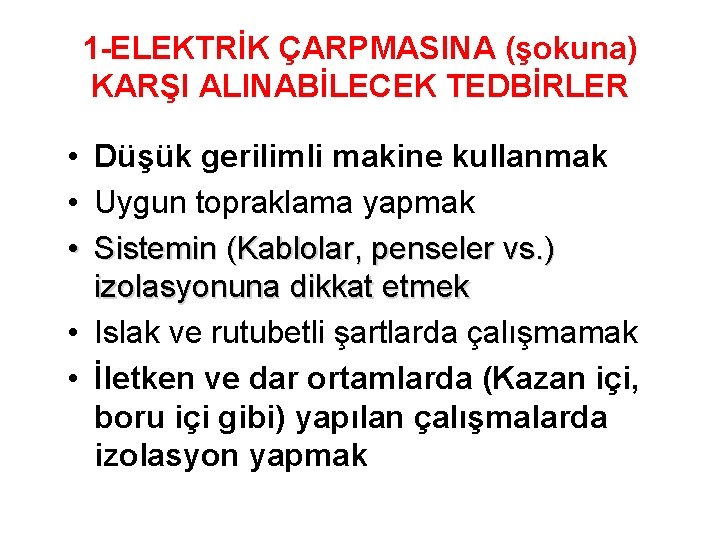

1 -ELEKTRİK ÇARPMASINA (şokuna) KARŞI ALINABİLECEK TEDBİRLER • • • Düşük gerilimli makine kullanmak Uygun topraklama yapmak Sistemin (Kablolar, penseler vs. ) izolasyonuna dikkat etmek • Islak ve rutubetli şartlarda çalışmamak • İletken ve dar ortamlarda (Kazan içi, boru içi gibi) yapılan çalışmalarda izolasyon yapmak

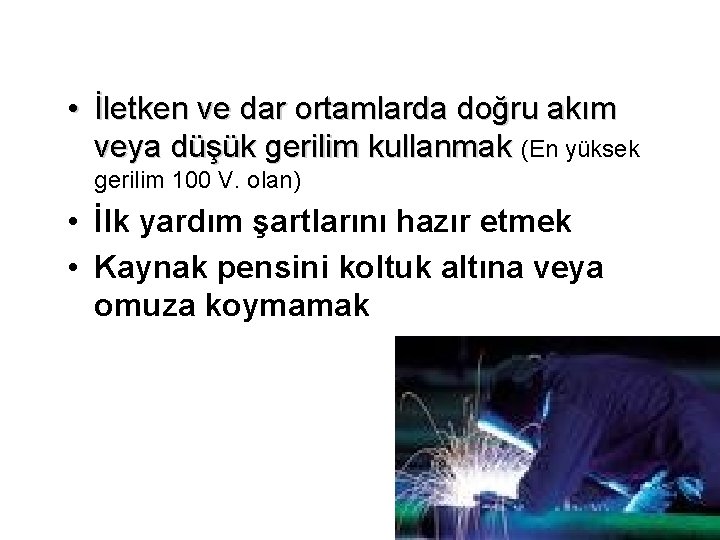

• İletken ve dar ortamlarda doğru akım veya düşük gerilim kullanmak (En yüksek gerilim 100 V. olan) • İlk yardım şartlarını hazır etmek • Kaynak pensini koltuk altına veya omuza koymamak

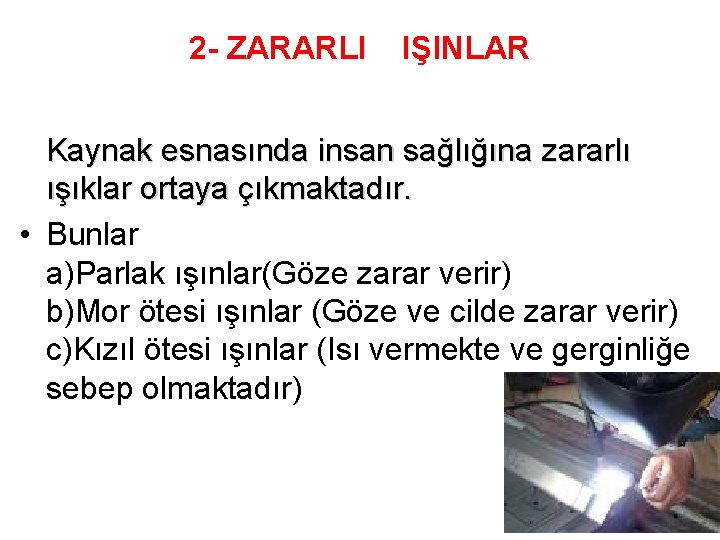

2 - ZARARLI IŞINLAR Kaynak esnasında insan sağlığına zararlı ışıklar ortaya çıkmaktadır. • Bunlar a)Parlak ışınlar(Göze zarar verir) b)Mor ötesi ışınlar (Göze ve cilde zarar verir) c)Kızıl ötesi ışınlar (Isı vermekte ve gerginliğe sebep olmaktadır)

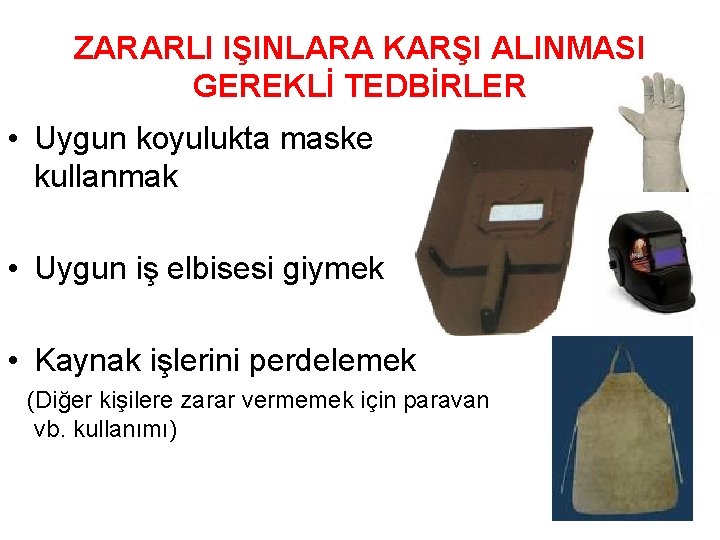

ZARARLI IŞINLARA KARŞI ALINMASI GEREKLİ TEDBİRLER • Uygun koyulukta maske kullanmak • Uygun iş elbisesi giymek • Kaynak işlerini perdelemek (Diğer kişilere zarar vermemek için paravan vb. kullanımı)

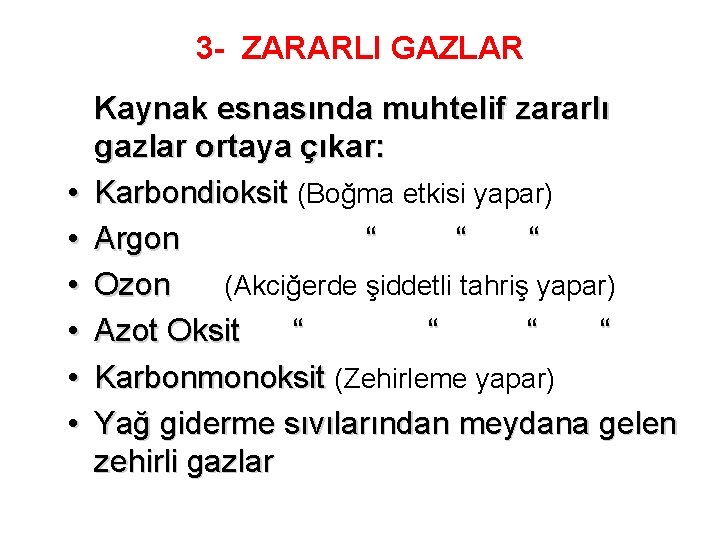

3 - ZARARLI GAZLAR • • • Kaynak esnasında muhtelif zararlı gazlar ortaya çıkar: Karbondioksit (Boğma etkisi yapar) Argon “ “ “ Ozon (Akciğerde şiddetli tahriş yapar) Azot Oksit “ “ Karbonmonoksit (Zehirleme yapar) Yağ giderme sıvılarından meydana gelen zehirli gazlar

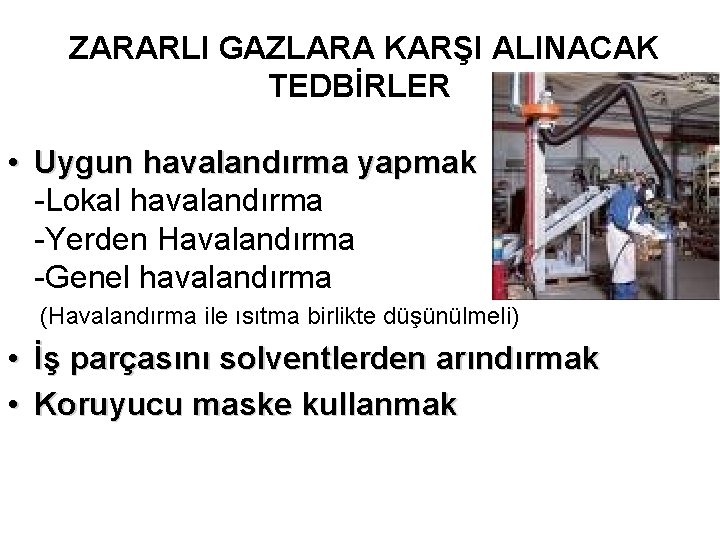

ZARARLI GAZLARA KARŞI ALINACAK TEDBİRLER • Uygun havalandırma yapmak -Lokal havalandırma -Yerden Havalandırma -Genel havalandırma (Havalandırma ile ısıtma birlikte düşünülmeli) • İş parçasını solventlerden arındırmak • Koruyucu maske kullanmak

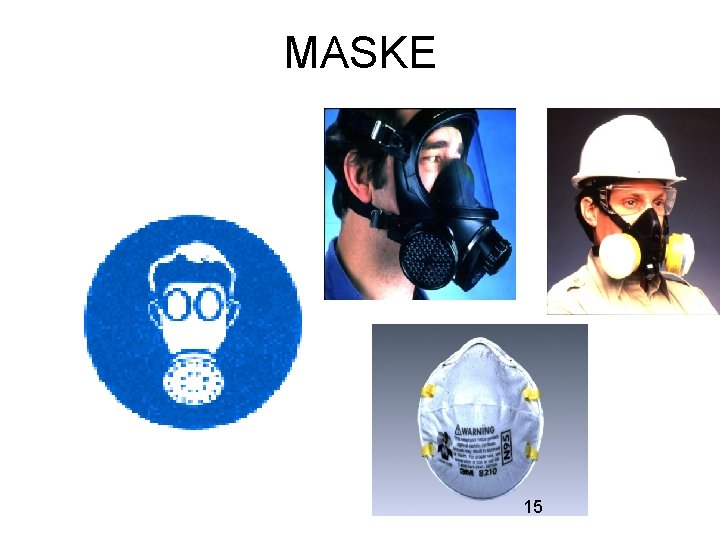

MASKE 15

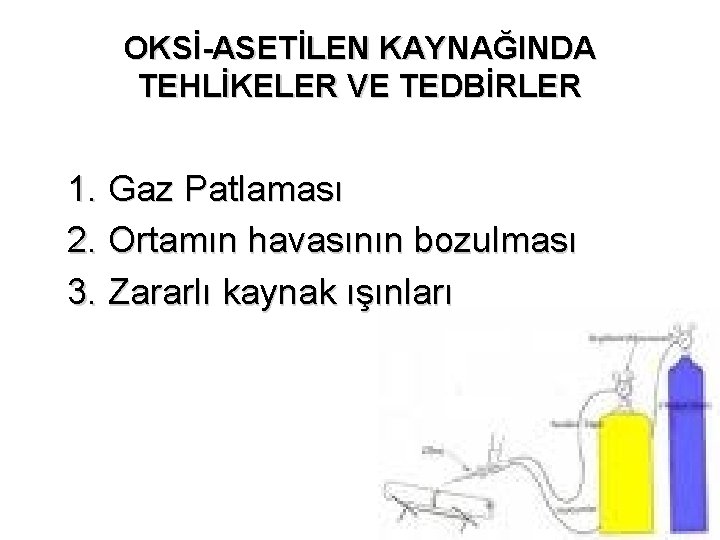

OKSİ-ASETİLEN KAYNAĞINDA TEHLİKELER VE TEDBİRLER 1. Gaz Patlaması 2. Ortamın havasının bozulması 3. Zararlı kaynak ışınları

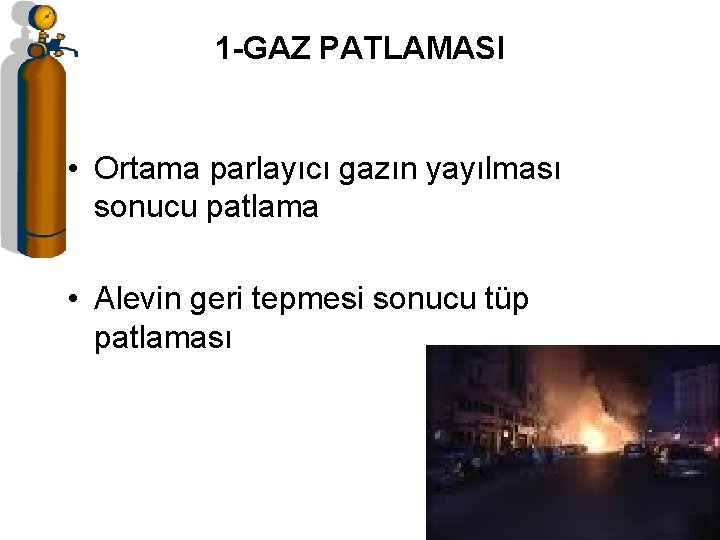

1 -GAZ PATLAMASI • Ortama parlayıcı gazın yayılması sonucu patlama • Alevin geri tepmesi sonucu tüp patlaması

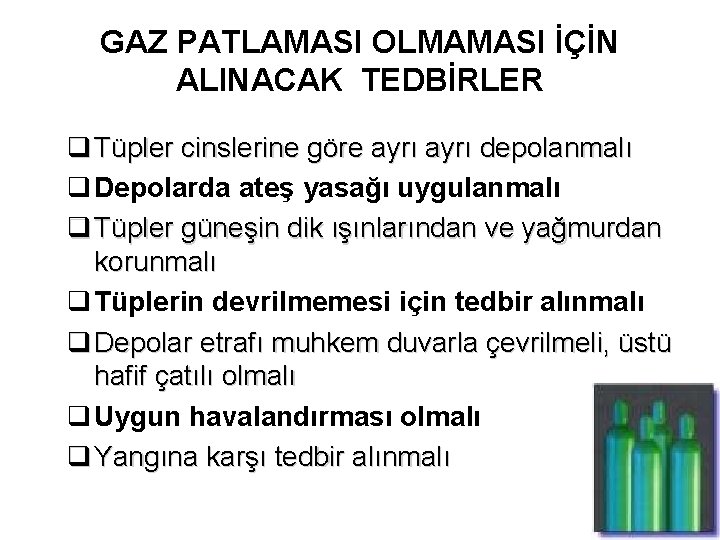

GAZ PATLAMASI OLMAMASI İÇİN ALINACAK TEDBİRLER q Tüpler cinslerine göre ayrı depolanmalı q Depolarda ateş yasağı uygulanmalı q Tüpler güneşin dik ışınlarından ve yağmurdan korunmalı q Tüplerin devrilmemesi için tedbir alınmalı q Depolar etrafı muhkem duvarla çevrilmeli, üstü hafif çatılı olmalı q Uygun havalandırması olmalı q Yangına karşı tedbir alınmalı

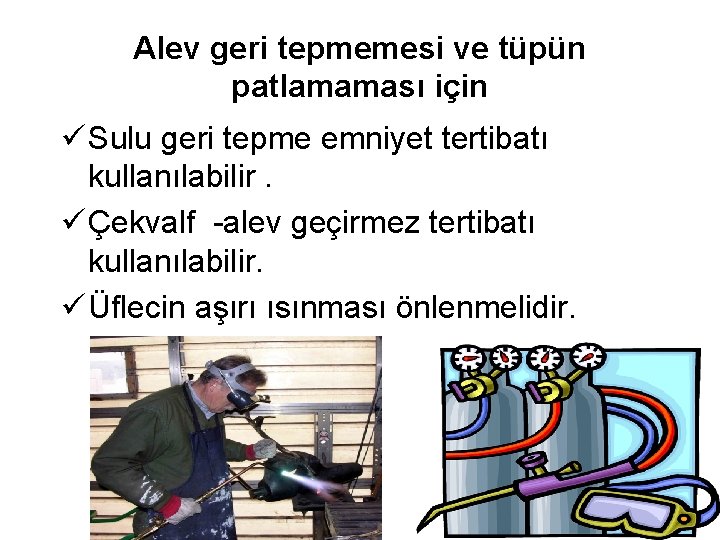

Alev geri tepmemesi ve tüpün patlamaması için ü Sulu geri tepme emniyet tertibatı kullanılabilir. ü Çekvalf -alev geçirmez tertibatı kullanılabilir. ü Üflecin aşırı ısınması önlenmelidir.

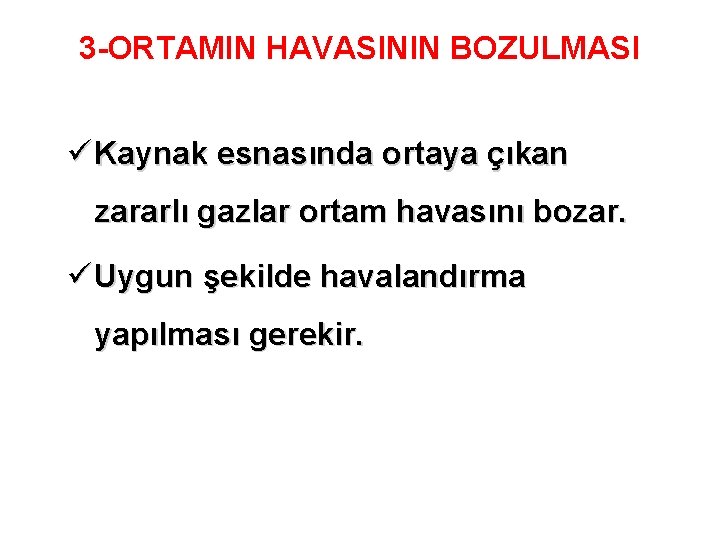

3 -ORTAMIN HAVASININ BOZULMASI ü Kaynak esnasında ortaya çıkan zararlı gazlar ortam havasını bozar. ü Uygun şekilde havalandırma yapılması gerekir.

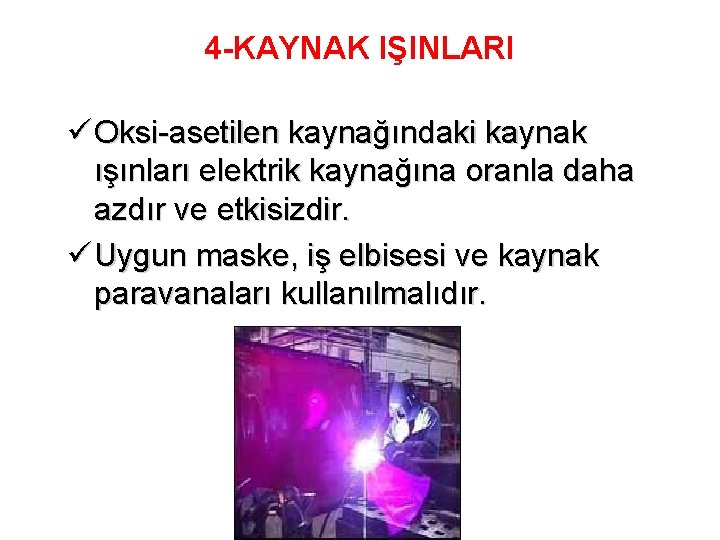

4 -KAYNAK IŞINLARI ü Oksi-asetilen kaynağındaki kaynak ışınları elektrik kaynağına oranla daha azdır ve etkisizdir. ü Uygun maske, iş elbisesi ve kaynak paravanaları kullanılmalıdır.

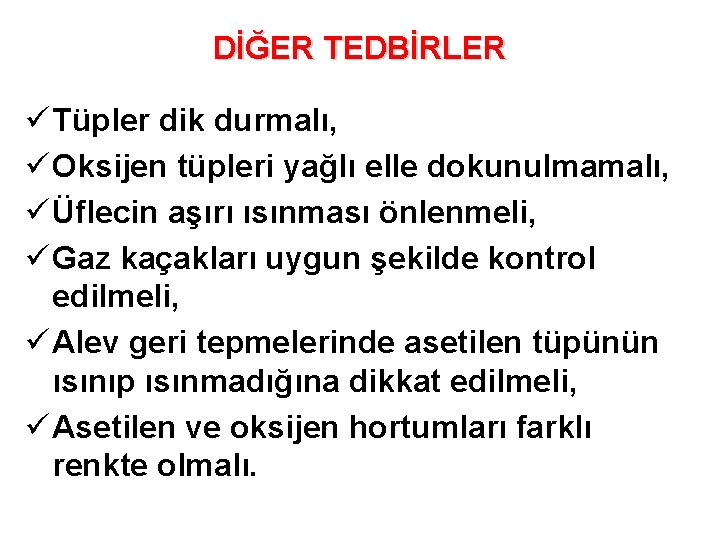

DİĞER TEDBİRLER ü Tüpler dik durmalı, ü Oksijen tüpleri yağlı elle dokunulmamalı, ü Üflecin aşırı ısınması önlenmeli, ü Gaz kaçakları uygun şekilde kontrol edilmeli, ü Alev geri tepmelerinde asetilen tüpünün ısınıp ısınmadığına dikkat edilmeli, ü Asetilen ve oksijen hortumları farklı renkte olmalı.

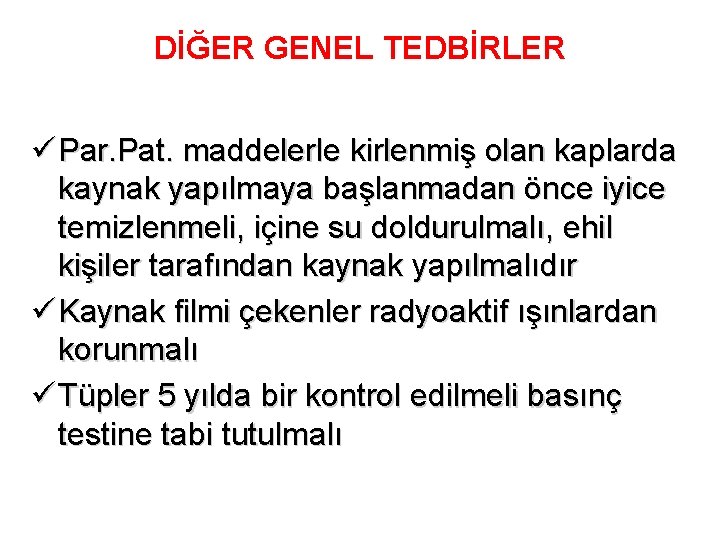

DİĞER GENEL TEDBİRLER ü Par. Pat. maddelerle kirlenmiş olan kaplarda kaynak yapılmaya başlanmadan önce iyice temizlenmeli, içine su doldurulmalı, ehil kişiler tarafından kaynak yapılmalıdır ü Kaynak filmi çekenler radyoaktif ışınlardan korunmalı ü Tüpler 5 yılda bir kontrol edilmeli basınç testine tabi tutulmalı

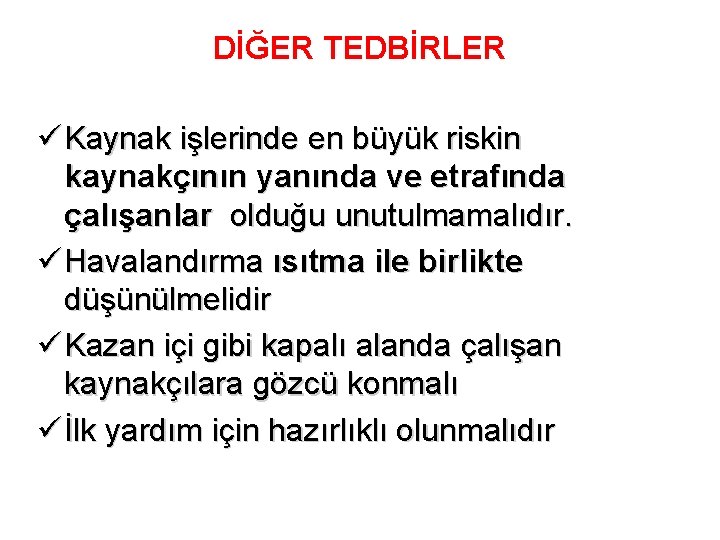

DİĞER TEDBİRLER ü Kaynak işlerinde en büyük riskin kaynakçının yanında ve etrafında çalışanlar olduğu unutulmamalıdır. ü Havalandırma ısıtma ile birlikte düşünülmelidir ü Kazan içi gibi kapalı alanda çalışan kaynakçılara gözcü konmalı ü İlk yardım için hazırlıklı olunmalıdır

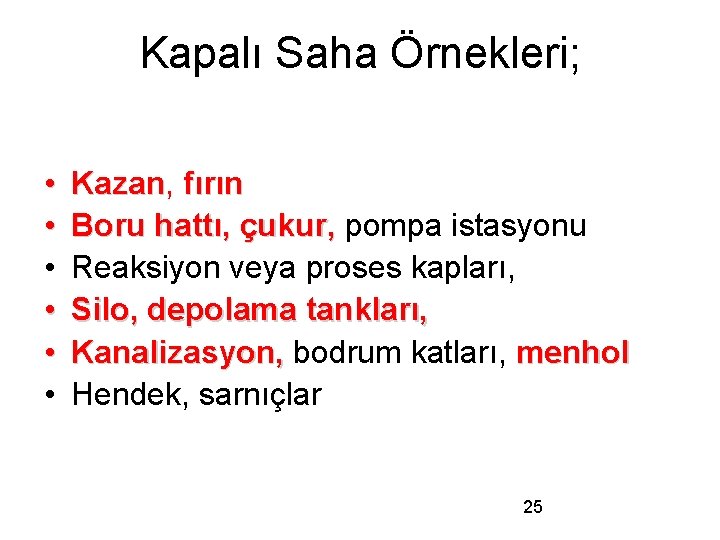

Kapalı Saha Örnekleri; • • • Kazan, Kazan fırın Boru hattı, çukur, pompa istasyonu Reaksiyon veya proses kapları, Silo, depolama tankları, Kanalizasyon, bodrum katları, menhol Hendek, sarnıçlar 25

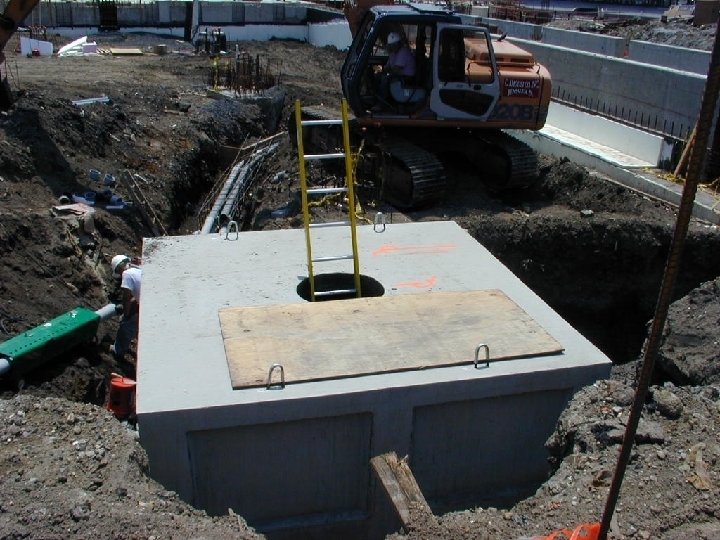

26

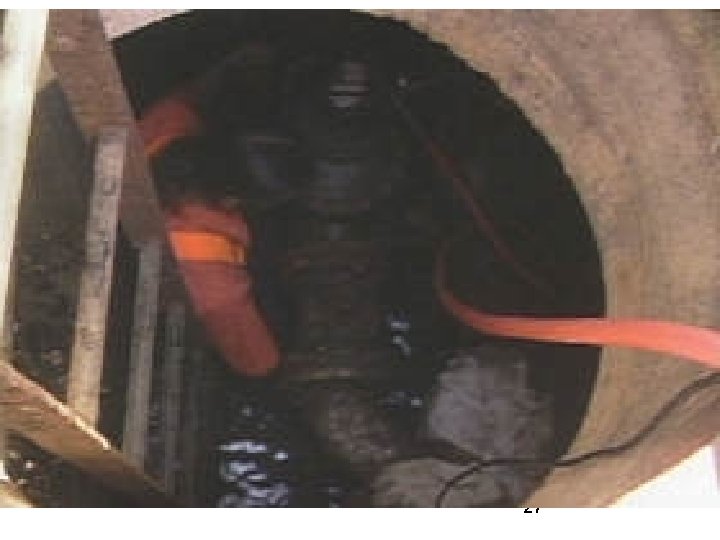

27

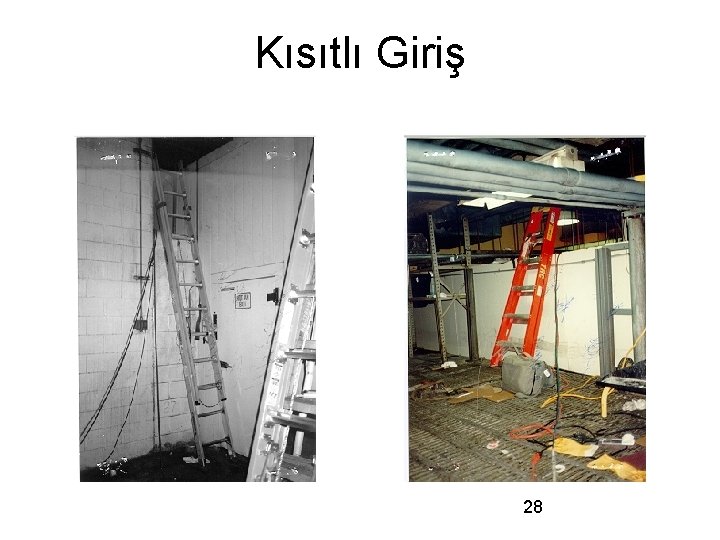

Kısıtlı Giriş 28

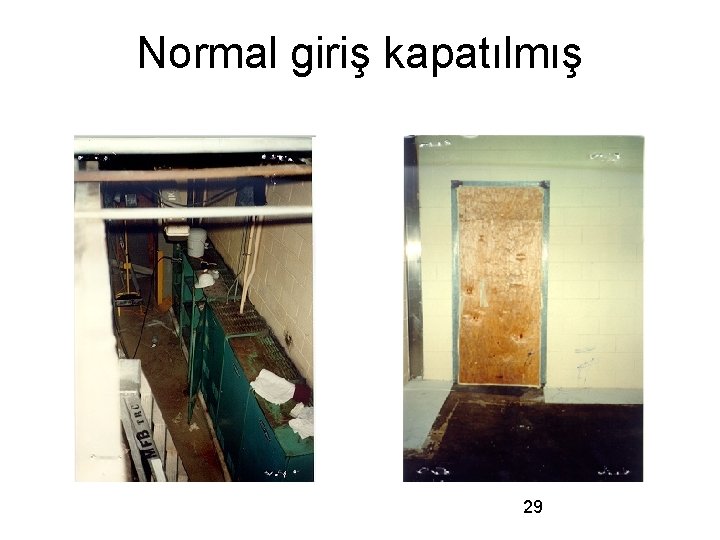

Normal giriş kapatılmış 29

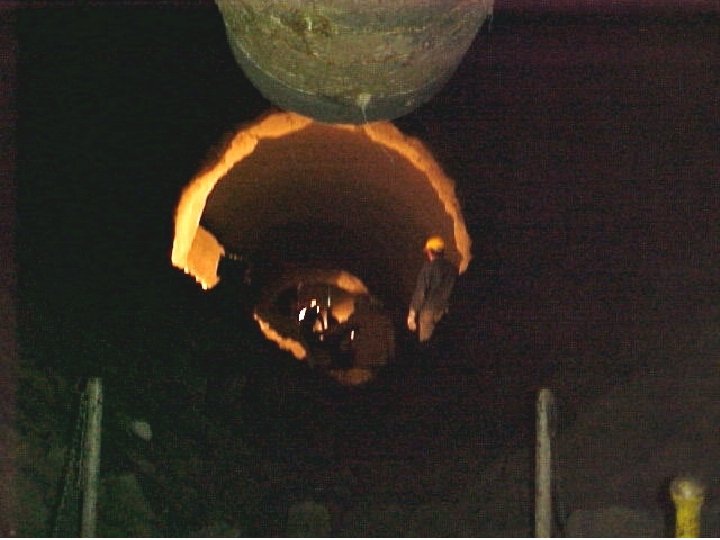

30

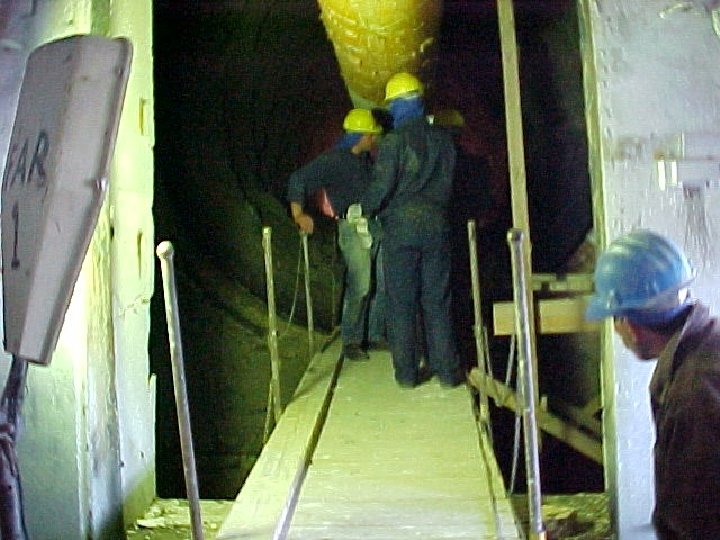

31

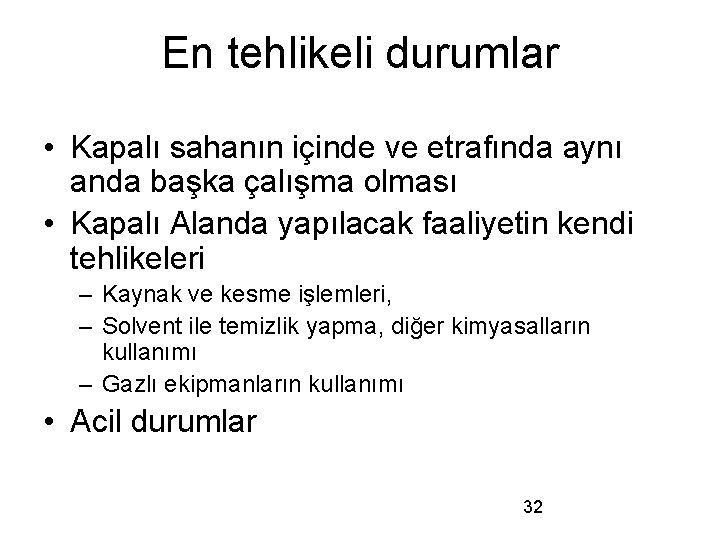

En tehlikeli durumlar • Kapalı sahanın içinde ve etrafında aynı anda başka çalışma olması • Kapalı Alanda yapılacak faaliyetin kendi tehlikeleri – Kaynak ve kesme işlemleri, – Solvent ile temizlik yapma, diğer kimyasalların kullanımı – Gazlı ekipmanların kullanımı • Acil durumlar 32

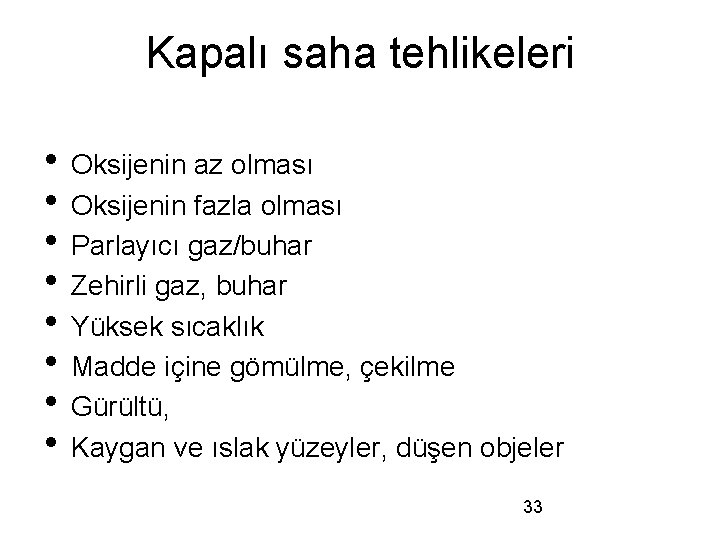

Kapalı saha tehlikeleri • Oksijenin az olması • Oksijenin fazla olması • Parlayıcı gaz/buhar • Zehirli gaz, buhar • Yüksek sıcaklık • Madde içine gömülme, çekilme • Gürültü, • Kaygan ve ıslak yüzeyler, düşen objeler 33

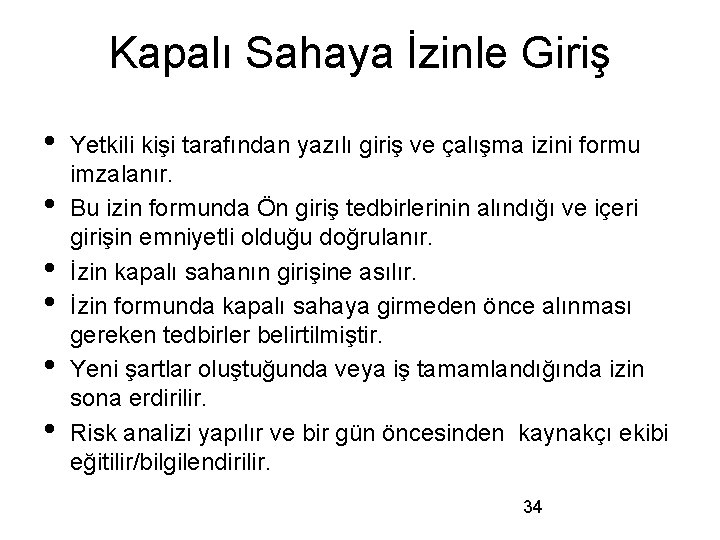

Kapalı Sahaya İzinle Giriş • • • Yetkili kişi tarafından yazılı giriş ve çalışma izini formu imzalanır. Bu izin formunda Ön giriş tedbirlerinin alındığı ve içeri girişin emniyetli olduğu doğrulanır. İzin kapalı sahanın girişine asılır. İzin formunda kapalı sahaya girmeden önce alınması gereken tedbirler belirtilmiştir. Yeni şartlar oluştuğunda veya iş tamamlandığında izin sona erdirilir. Risk analizi yapılır ve bir gün öncesinden kaynakçı ekibi eğitilir/bilgilendirilir. 34

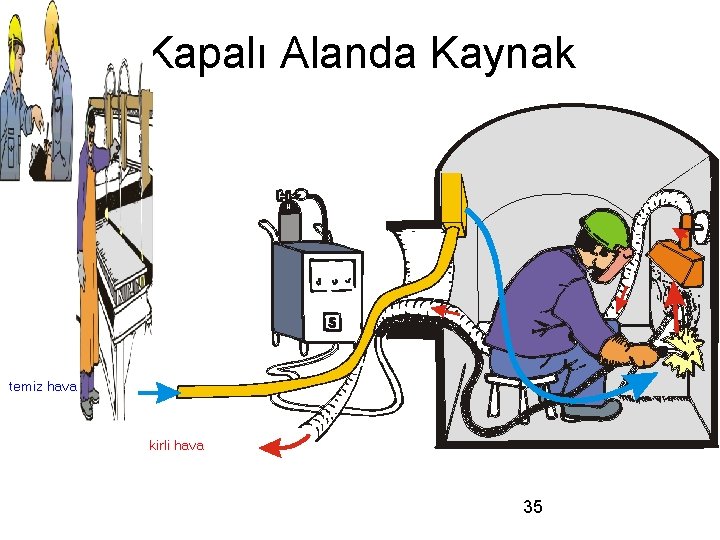

Kapalı Alanda Kaynak N temiz hava kirli hava 35

İş güvenliği herkese ve her işyerine gereklidir. . . TEŞEKKÜRLER
