KATI MODELLEME SOLID MODELING YAPISAL KATI MODLLEME CONSTRUCTIVE

KATI MODELLEME (SOLID MODELING)

YAPISAL KATI MODLLEME CONSTRUCTIVE SOLID GEOMETRY CUT JOIN INTERSECT U U

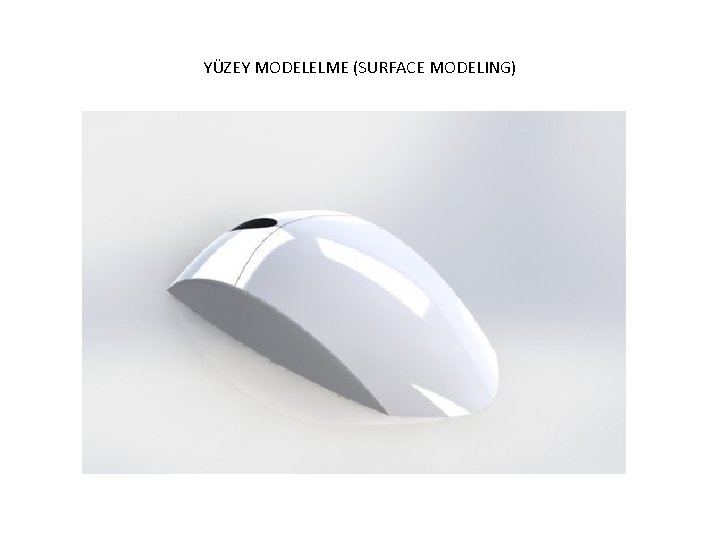

YÜZEY MODELELME (SURFACE MODELING)

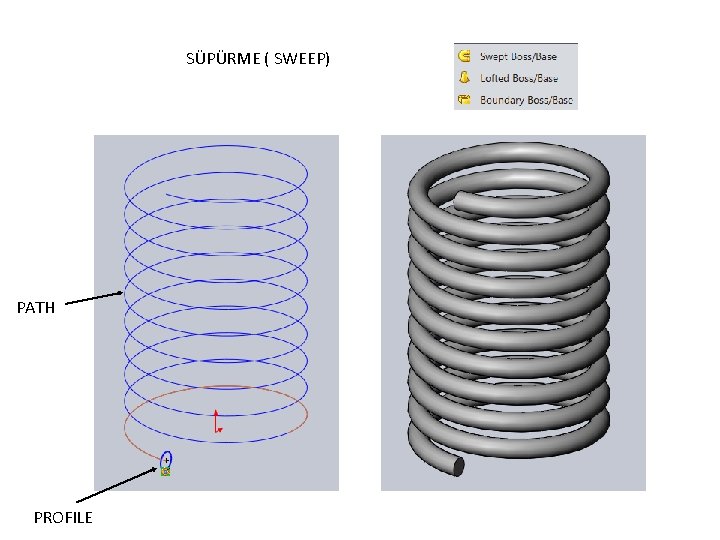

SÜPÜRME ( SWEEP) PATH PROFILE

KATI MODELLEME 1. ÇALIŞMA DÜZLEMİNİ SEÇ a. Standart Düzlemler b. Parçanın Düzlem Yüzeyi c. Referans düzlemler 2. TASLAK ÇİZİMİ YAP A. Çizimi istenen geometriye benzeterek taslak olarak çiz. B. Çizim elemanları arasında ilişkiler tanımla a. Diklik b. paralellik, c. Teğetlik d. Eş merkezlilik e. Eşitlik f. Ölçü g. …. 3. GEOMETRİYİ KATI MODELE DÖNÜŞTÜR. a. Extrude b. Revolve c. Sweep d. …

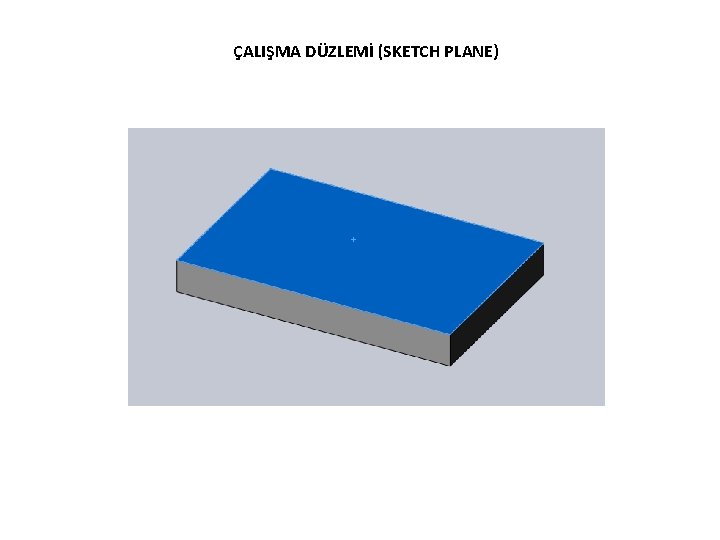

ÇALIŞMA DÜZLEMİ (SKETCH PLANE)

ÇALIŞMA DÜZLEMİ (SKETCH PLANE)

ÇALIŞMA DÜZLEMİ (SKETCH PLANE)

TASLAK ÇİZİM ( SKETCH ) Y (0, 0, 0) X Line circle Arc Spline Rectangle Ellipse Polygon …

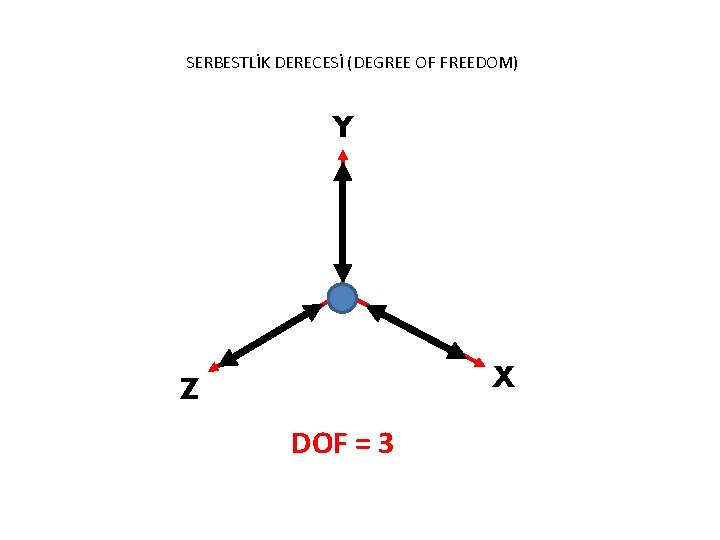

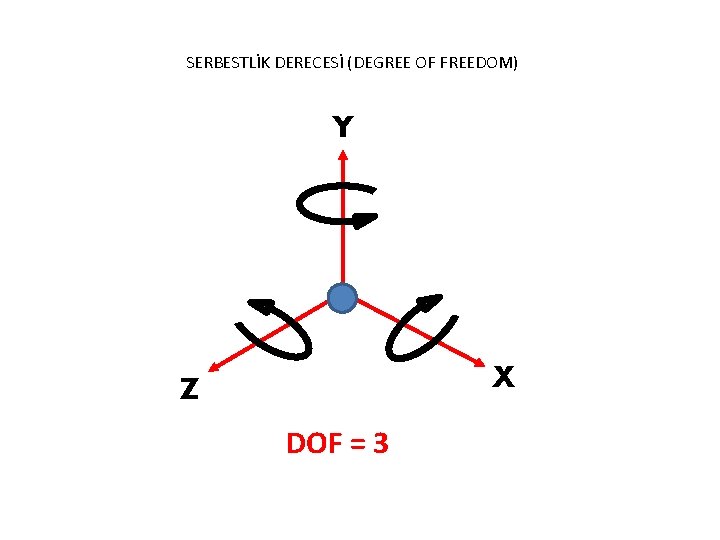

SERBESTLİK DERECESİ (DEGREE OF FREEDOM) Y X Z DOF = 3

SERBESTLİK DERECESİ (DEGREE OF FREEDOM) Y X Z DOF = 3

SERBESTLİK DERECESİ (DEGREE OF FREEDOM) 2 Y 2 X Z DOF = 6 2

ÇİZİM ELEMANLARI ARASINDA GEOMETRİK İLİŞKİLER (RELATIONS) DÜZENLEMEK Y (0, 0, 0) X

ÇİZİM ELEMANLARI ARASINDA GEOMETRİK İLİŞKİLER (RELATIONS) DÜZENLEMEK 90 Y 15 70 33 (0, 0, 0) X DOF=0

GEOMETRİYİ KATI MODELE DÖNÜŞTÜRMEK

SOLIDWORKS INTERFACE

ARAYÜZ MENU BAR

ARAYÜZ COMMAND MANGER

ARAYÜZ FEATURE MANAGER DESIGN TREE

ARAYÜZ STATUS BAR

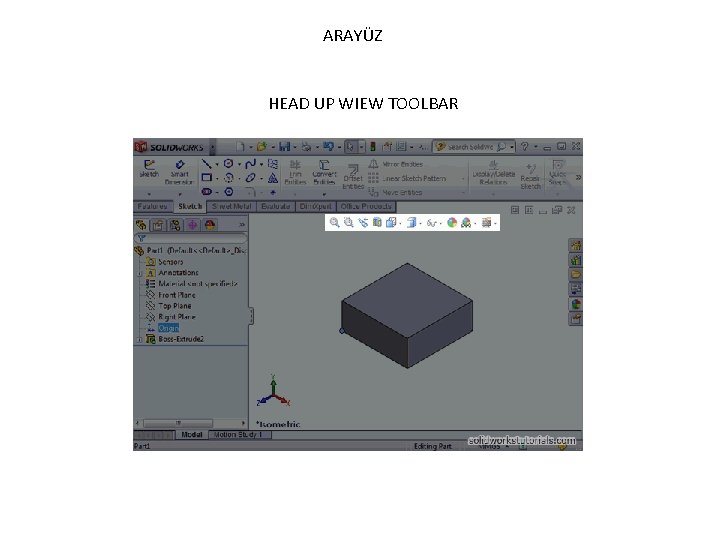

ARAYÜZ HEAD UP WIEW TOOLBAR

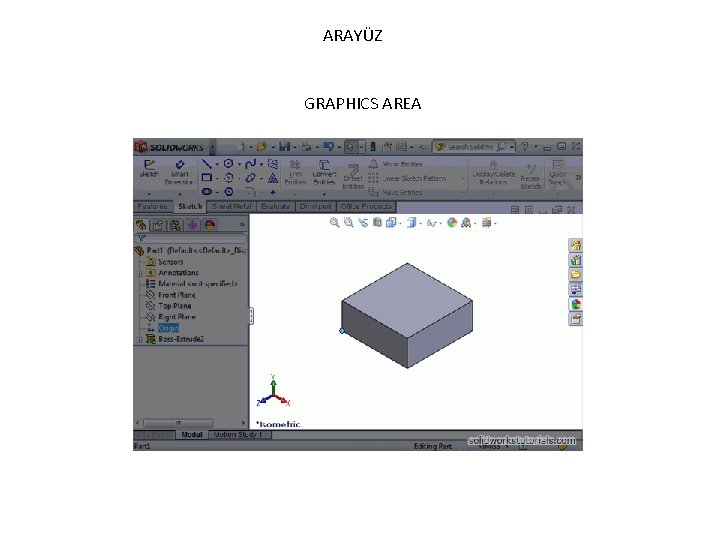

ARAYÜZ GRAPHICS AREA

AYARLAR

AYARLAR

AYARLAR ÖLÇÜ STANDARTLARINI AYARLAMAK

1. yöntem Tekerleği basılı tut fareyi sürükle 2. yöntem

1. yöntem Tekerleği basılı tut Fareyi sürükle 2. yöntem Tekerleği döndür 3. yöntem Ya da küçültme büyütme

Tekerleği basılı tut fareyi sürükle Sağa sola Yukarı aşağı Dört yöne 90º açıda Saat yönü ve tersine

SPACE NAVIGATOR

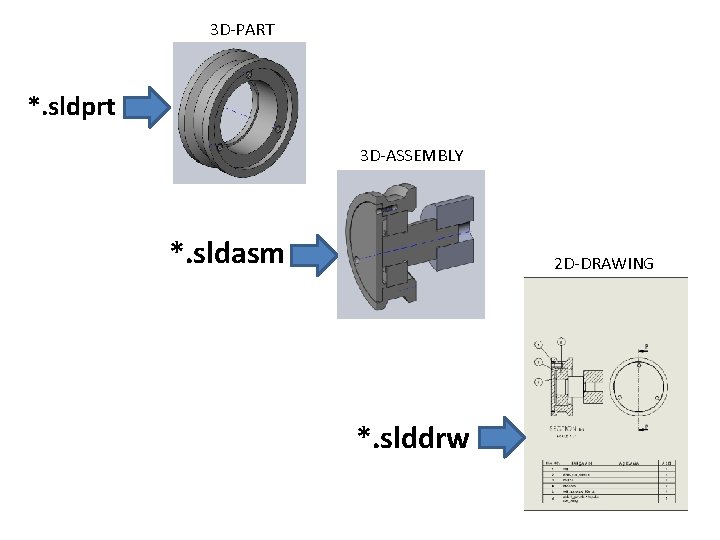

3 D-PART *. sldprt 3 D-ASSEMBLY *. sldasm 2 D-DRAWING *. slddrw
