KATEGORIA BE PRAWA JAZDY Pojazd Fiat Scudo 165

KATEGORIA B+E PRAWA JAZDY

► Pojazd – Fiat Scudo 165 Multijet ►Początek eksploatacji – marzec 2014 r. ► Przyczepa TEMARED PRO 3015/2 ►Początek eksploatacji – październik 2019 r. (aktualizacja prezentacji)

Informacje dotyczące FIATA SCUDO 165 Multijet

Odblokowanie pokrywy silnika. Czerwoną dźwignią po podniesieniu pokrywy A A

Pokrywa komory silnika do góry po naciśnięciu przycisku od dołu

Płyny eksploatacyjne. Zbiornik płynu hamulcowego Zbiornik płynu chłodzącego Zbiornik płynu do spryskiwaczy Bagnet pomiaru poziomu oleju

Sygnał dźwiękowy.

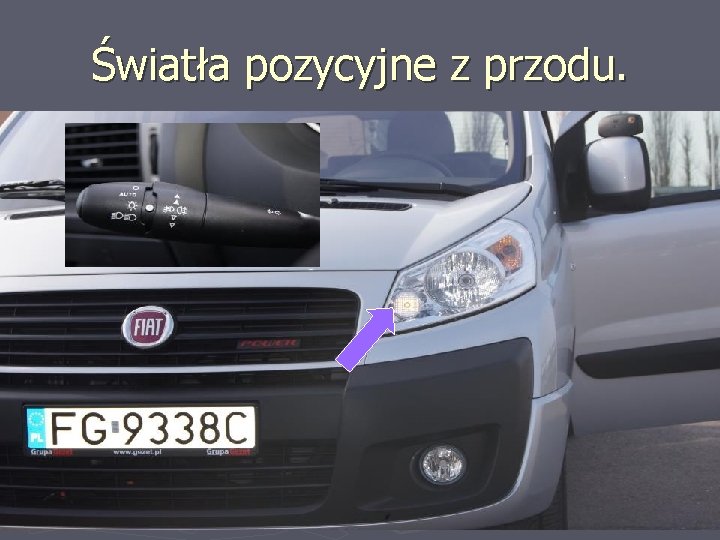

Światła pozycyjne z przodu.

Światła pozycyjne z tyłu.

Światła mijania. Zielona kontrolka

Światła drogowe. Ze świateł mijania ruch dźwignią do kierownicy Niebieska kontrolka

Kierunkowskazy. Ruch dźwignią w górę i w dół w płaszczyźnie kierownicy

Światła awaryjne. Przycisk w środkowej części kokpitu

Położenie biegu R po uniesieniu pierścienia X X Światła cofania.

Światła przeciwmgłowe przednie. Jedno przekręcenie pierścienia do przodu, (wyłączenie do tyłu)

Światła przeciwmgłowe tylne. Dwukrotne przekręcenie pierścienia do przodu (po każdym ruchu odskakuje) -wyłączenie odwrotnie obustronnie

Położenie hamulca awaryjnego. Po lewej stronie fotela kierowcy

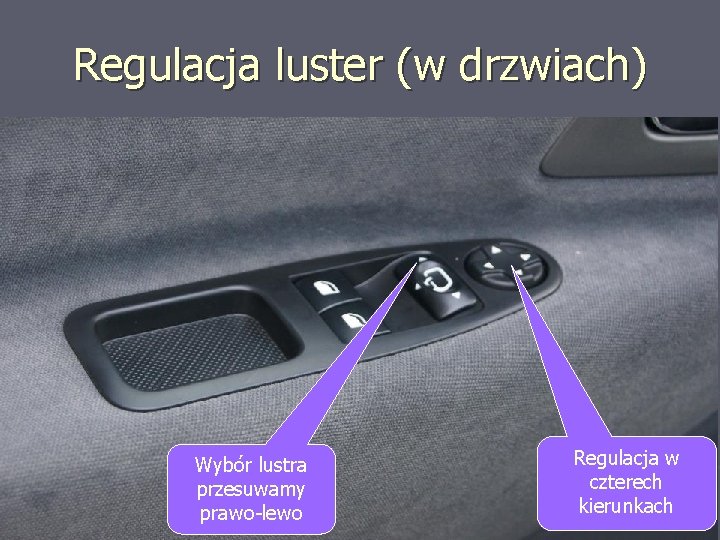

Regulacja luster (w drzwiach) Wybór lustra przesuwamy prawo-lewo Regulacja w czterech kierunkach

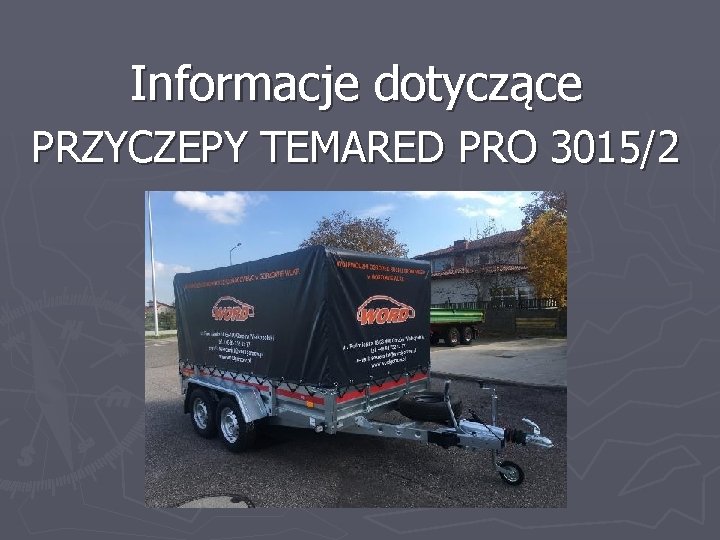

Informacje dotyczące PRZYCZEPY TEMARED PRO 3015/2

13 -PINowa wtyczka przyczepy Wypustka wewnątrz wtyczki 13 -PINowe gniazdo pojazdu Szczerbina wewnątrz gniazda

PODŁĄCZENIE ELEKTRYCZNE PRZYCZEPY 1. USTAWIĆ WTYCZKĘ W TAKI SPOSÓB ABY POŁOŻENIE WYPUSTKI WE WTYCZCE ZGADZAŁO SIĘ Z UMIEJSCOWIENIEM SZCZERBINY W GNIEŹDZIE

PODŁĄCZENIE ELEKTRYCZNE PRZYCZEPY 2. WSUNĄĆ WTYCZKĘ DO GNIAZDA

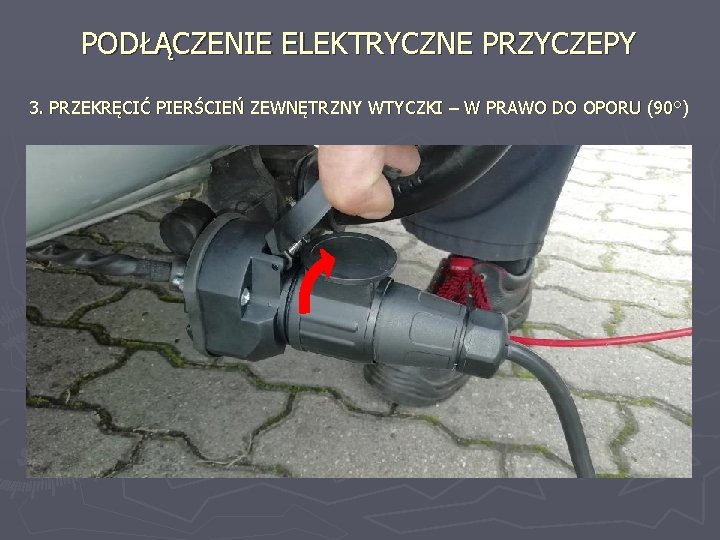

PODŁĄCZENIE ELEKTRYCZNE PRZYCZEPY 3. PRZEKRĘCIĆ PIERŚCIEŃ ZEWNĘTRZNY WTYCZKI – W PRAWO DO OPORU (90°)

PODŁĄCZENIE ELEKTRYCZNE PRZYCZEPY 4. WIDOK PO PRAWIDŁOWYM PODŁĄCZENIU

UWAGA ! CZYNNOŚCI PODCZAS ODŁĄCZANIA WTYCZKI: 1. PERŚCIEŃ ZEWNĘTRZNY WTYCZKI PRZEKRĘCIĆ W LEWO 2. WYCIAGNĄĆ WTYCZKĘ Z GNIAZDA

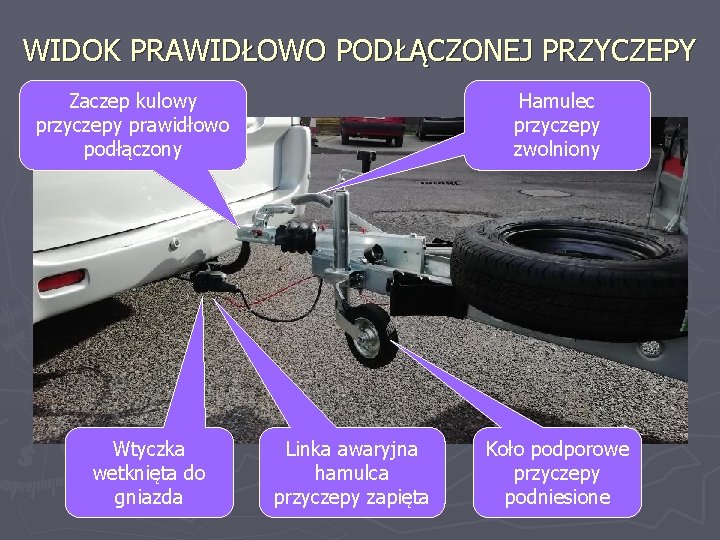

WIDOK PRAWIDŁOWO PODŁĄCZONEJ PRZYCZEPY Zaczep kulowy przyczepy prawidłowo podłączony Wtyczka wetknięta do gniazda Hamulec przyczepy zwolniony Linka awaryjna hamulca przyczepy zapięta Koło podporowe przyczepy podniesione

WIDOK PRAWIDŁOWO PODŁĄCZONEJ LINKI AWARYJNEJ HAMULCA PRZYCZEPY

OŚWIETLENIE PRZYCZEPY ŚWIATŁA POZYCYJNE

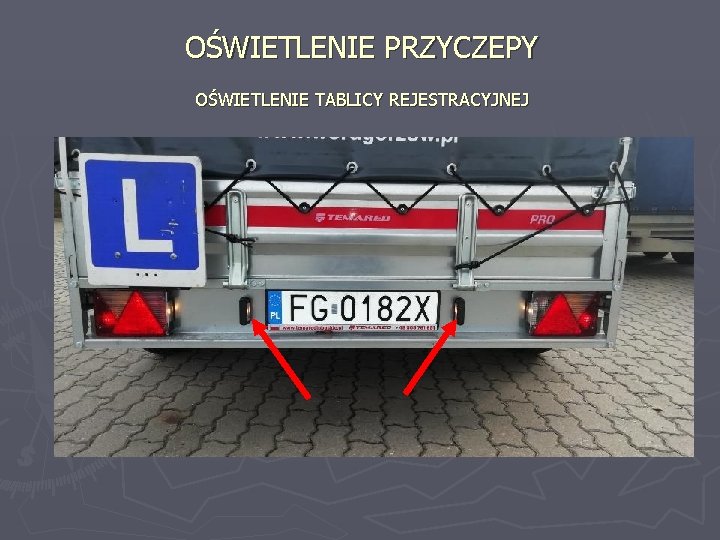

OŚWIETLENIE PRZYCZEPY OŚWIETLENIE TABLICY REJESTRACYJNEJ

OŚWIETLENIE PRZYCZEPY ŚWIATŁA HAMOWANIA (STOP)

OŚWIETLENIE PRZYCZEPY ŚWIATŁA AWARYJNE (PULSUJĄCE)

OŚWIETLENIE PRZYCZEPY ŚWIATŁA KIERUNKOWSKAZÓW (LEWE I PRAWE - PULSUJĄCE)

OŚWIETLENIE PRZYCZEPY ŚWIATŁO PRZECIWMGŁOWE TYLNE

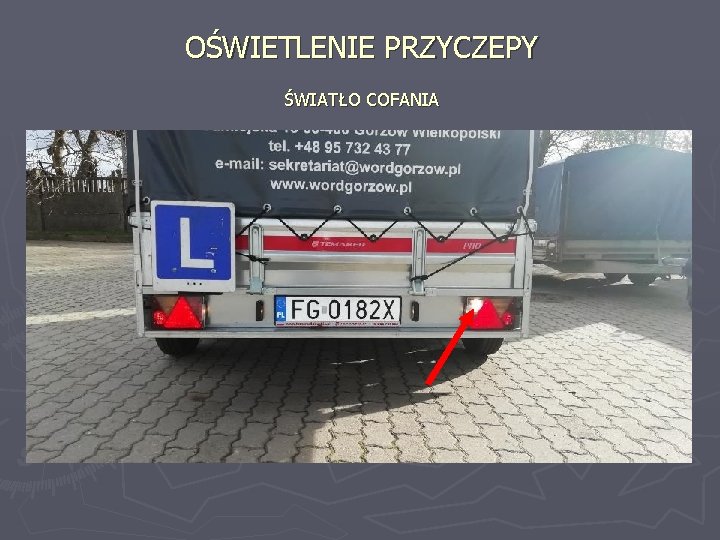

OŚWIETLENIE PRZYCZEPY ŚWIATŁO COFANIA

KONIEC
