Veřejné osvětlení

Veřejné osvětlení (VO) � je osvětlení ulic, silnic nebo jiných veřejných prostranství Hlavním cílem je: � osvětlovat ve večerních a nočních hodinách vybrané pozemní komunikace � podpora bezpečnosti na komunikacích � ochrana osob a majetku

Typy světelných zdrojů používaných ve VO � žárovky, halogenové žárovky � lineární nebo kompaktní zářivky � sodíkové, rtuťové nebo metalhalogenidové výbojky � LED diody

Normy ČSN pro VO � ČSN CEN/TR 13201 -1 Osvětlení pozemních komunikací - Část 1: Výběr tříd osvětlení � ČSN EN 13201 -2 Osvětlení pozemních komunikací - Část 2: Požadavky � ČSN EN 13201 -3 Osvětlení pozemních komunikací - Část 3: Výpočet � ČSN EN 13201 -4 Osvětlení pozemních komunikací - Část 4: Metody měření Nahrazují starší normy ČSN 36 0400, ČSN 36 0410 a ČSN 36 0411 ze 4. 12. 1984

Druhy soustav VO Jednostranná � svítidla při okraji komunikace, levostranná, pravostranná Vystřídaná � svítidla střídavě po obou stranách komunikace Párová � svítidla po obou stranách komunikace naproti sobě Převěsová � svítidla zavěšena na laně buď v ose komunikace nebo kolmo na její osu

Stožáry jsou dnes vyráběny především ocelové. Některé sloupy jsou i dvojramenné nebo víceramenné. Výška stožárů závisí na projektu osvětlení dané plochy, používané výšky jsou 4 až 18 m. Stožáry jsou vyráběny z kvalitních bezešvých a svařovaných ocelových trubek a jsou z vnější i vnitřní strany upravovány žárovým zinkováním . Tato povrchová úprava zajišťuje bezúdržbový provoz a vysokou odolnost proti povětrnostním vlivům po celou dobu životnosti. V dolní části stožáru bývá umístěna patice, v níž jsou umístěny elektrické rozvody a pojistky. Kvůli krádežím byly litinové patice koncem 20. století nahrazovány plastovými. Podle novějších bezpečnostních norem se již patice s elektrickými rozvody neumisťuje u země, ale obvykle bývají rozvody (přístup k elektrické výzbroji) umístěny v otevírací dutině stožáru v určité výšce nad zemí, obvykle 0, 6– 0, 7 m nad zemí.

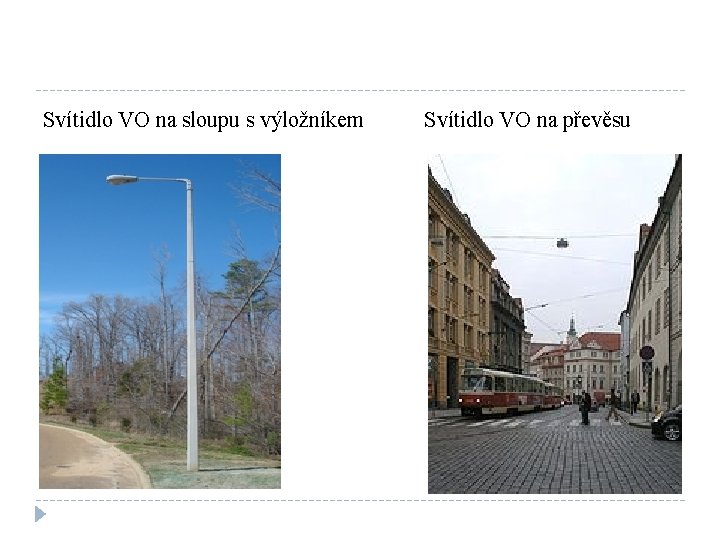

Svítidlo VO na sloupu s výložníkem Svítidlo VO na převěsu

Ukázky typů VO

Úspory ve VO Úspor ve veřejném osvětlení dosahujeme: � používáním kvalitních světelných zdrojů � výměnou svítidel za nová – s vyšší účinností a kvalitními � předřadníky � zaváděním skupinových výměn světelných zdrojů � dimenzováním osvětlení podle aktuálního zatřídění komunikace � stmíváním osvětlení � omezením svícení během dne provozováním noční údržby Obecně lze cesty k úsporám elektrické energie ve veřejném osvětlení shrnout do těchto zásad: � svítit tam, kde je to potřeba � svítit tolik, kolik je potřeba � svítit v době, kdy je to potřeba

Světelné znečištění V poslední době je věnována pozornost světelnému znečištění ovzduší. Světelným znečištěním se podle Zákona o ochraně ovzduší (86/2002 Sb. ) rozumí „viditelné záření umělých zdrojů světla, které může obtěžovat osoby nebo zvířata, způsobovat jim zdravotní újmu nebo narušovat některé činnosti a vychází z umístění těchto zdrojů ve vnějším ovzduší nebo ze zdrojů světla, jejichž záření je do vnějšího ovzduší účelově směrováno“. Hlavním uváděným důvodem ochrany bývá umožnit astronomická pozorování, a dále noční osvětlení odrážející se od oblačnosti také narušuje denní režim a orientaci některých druhů živočichů.
