Katedra elektroenergetiky a ekologie

Ochrana před atmosférickým přepětím obytných budov - bleskosvod

Co je bleskosvod? � Je to zařízení k ochraně budov, objektů a živých bytostí v nich před nebezpečnými účinky blesku; vytváří umělou vodivou cestu k přijetí a svedení bleskového výboje do země. � Dále k rozvedení bleskového proudu v zemi bez toho, aby vznikly tepelné a mechanické škody nebo nebezpečná jiskření, která mohou vyvolat požár nebo explozi.

Původní bleskosvod � Původní Divišův bleskosvod, vztyčen v roce 1754, nazýván jako „Povětrnostní mašina“. � Základem byl na 15 m vysokém stožáru horizontálně umístěný železný kříž, konce pravoúhle překříženy kratšími železnými tyčemi. Na nich bylo umístěno 12 kovových krabic a 400 kovových hrotů. � Úkolem bylo „vysát“ z bouřkových mraků elektrický náboj.

Části bleskosvodu � Jímací zařízení, zachycující blesk (vodiče, tyče, mříže). � Svody - tvoří vodivé spojení od jímacího zařízení k uzemnění, přičemž každý svod má být připojen k vlastnímu zemniči. � Uzemnění - zajišťuje svod blesku (výboje) do země; tvořeno zemniči různého tvaru (tyče, desky, pásky), které jsou zapuštěny v zemi.

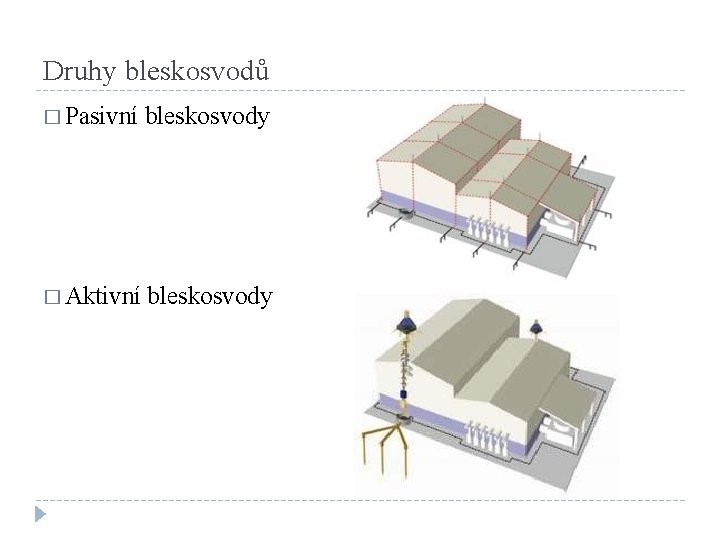

Druhy bleskosvodů � Pasivní bleskosvody � Aktivní bleskosvody

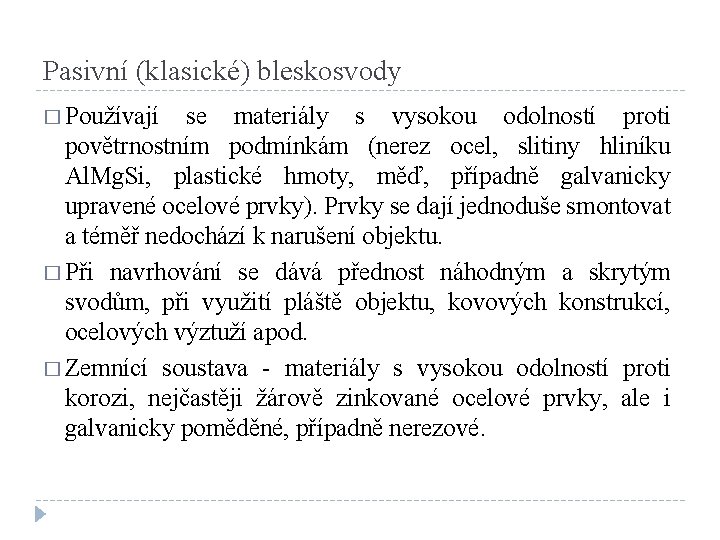

Pasivní (klasické) bleskosvody � Používají se materiály s vysokou odolností proti povětrnostním podmínkám (nerez ocel, slitiny hliníku Al. Mg. Si, plastické hmoty, měď, případně galvanicky upravené ocelové prvky). Prvky se dají jednoduše smontovat a téměř nedochází k narušení objektu. � Při navrhování se dává přednost náhodným a skrytým svodům, při využití pláště objektu, kovových konstrukcí, ocelových výztuží apod. � Zemnící soustava - materiály s vysokou odolností proti korozi, nejčastěji žárově zinkované ocelové prvky, ale i galvanicky poměděné, případně nerezové.

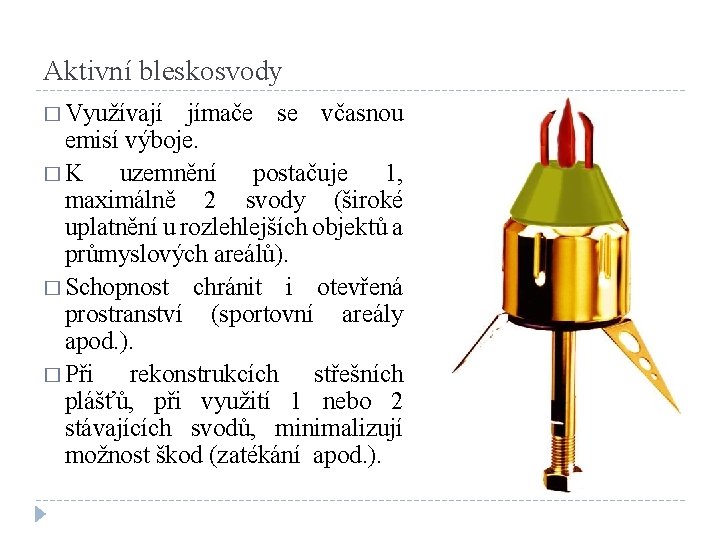

Aktivní bleskosvody � Využívají jímače se včasnou emisí výboje. � K uzemnění postačuje 1, maximálně 2 svody (široké uplatnění u rozlehlejších objektů a průmyslových areálů). � Schopnost chránit i otevřená prostranství (sportovní areály apod. ). � Při rekonstrukcích střešních plášťů, při využití 1 nebo 2 stávajících svodů, minimalizují možnost škod (zatékání apod. ).

Návrh bleskosvodu Dovolené metody pro stanovení umístění jímací soustavy jsou: � Metoda „valící se koule“, je vhodná pro všechny případy. � Metoda „ochranného úhlu“, je vhodná pro stavby s jednoduchými tvary, avšak je ohraničena výškou. � Metoda „mřížové soustavy“ je vhodná pro ochranu plochých střech.

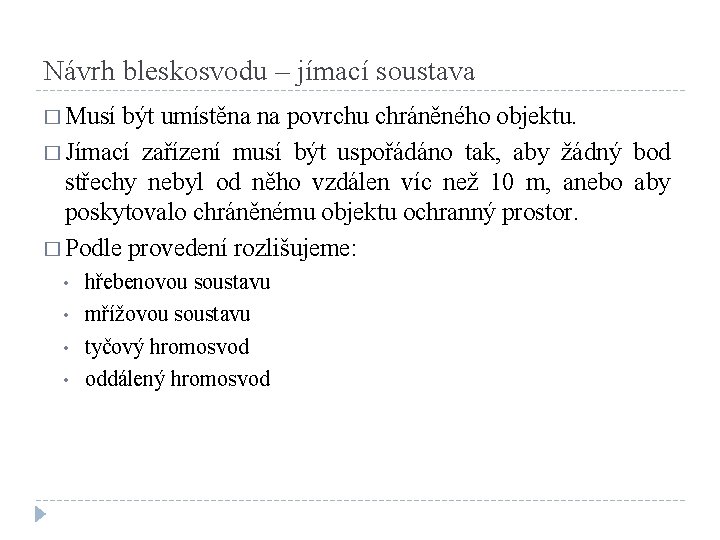

Návrh bleskosvodu – jímací soustava � Musí být umístěna na povrchu chráněného objektu. � Jímací zařízení musí být uspořádáno tak, aby žádný bod střechy nebyl od něho vzdálen víc než 10 m, anebo aby poskytovalo chráněnému objektu ochranný prostor. � Podle provedení rozlišujeme: • • hřebenovou soustavu mřížovou soustavu tyčový hromosvod oddálený hromosvod

Návrh bleskosvodu – soustava svodů � Aby se snížila pravděpodobnost škod způsobená bleskem, který proteče hromosvodem, je nutno svody umístit tak, aby spojovaly místo úderu se zemí: • • více paralelními cestami délka bleskového proudu byla co možná nejkratší � Svod musí pokračovat směrem dolů přímou cestou do zemnicí soustavy bez ostrých záhybů tak, aby byla zajištěna cesta s nízkou impedancí od hrotu bleskosvodu až k zemnícímu systému. � Geometrické rozmístění svodů a okružního vedení ovlivní dostatečnou vzdálenost.

Zóny bleskové ochrany � Pojem „zóna bleskové ochrany“ zavedla norma IEC 1312. � Největší nebezpečí úderu blesku hrozí na otevřeném prostranství. � Pravděpodobnost úderu se snižuje v ochranném prostoru. � Nebezpečí ohrožení bleskem klesá postupně s odstíněním prostorů uvnitř budovy.

Zóny bleskové ochrany - rozdělení vnější LPZ 0 (ohrožena netlumeným elektromagnetickým polem bleskového proudu a impulzními bleskovými proudy): � LPZ 0 A - ohrožena přímými údery blesku, impulzními bleskovými proudy a netlumeným elektromagnetickým polem � LPZ 0 B - chráněna před přímými údery blesku. Ohrožena dílčími impulsními bleskovými proudy a netlumeným elektromagnetickým polem vnitřní (chráněno před přímými údery blesku): � LPZ 1 - impulsní proudy jsou omezeny rozdělením bleskového proudu a přepěťovými ochranami umístěnými na rozhraní zón. Elektromagnetické pole může být dále tlumeno stíněním místnosti � LPZ 2…n - impulzní proudy jsou dále omezeny rozdělením bleskového proudu a přepěťovými ochranami umístěnými na rozhraní zón. Elektromagnetické pole je většinou tlumeno stíněním místnosti

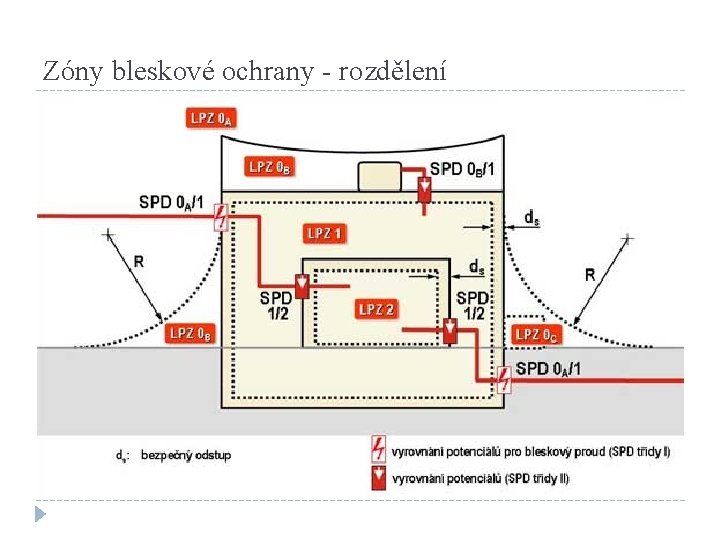

Zóny bleskové ochrany - rozdělení
