Katódos védelmi konzultáció 2015 Földgázszállító vezetékek katódos védelme Tervezési, megvalósítási és üzemeltetési követelmények az FGSZ Zrt-nél

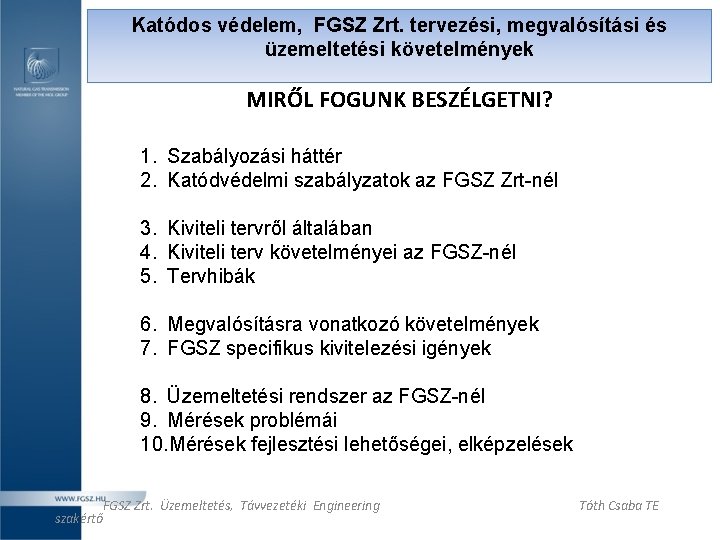

Katódos védelem, FGSZ Zrt. tervezési, megvalósítási és üzemeltetési követelmények MIRŐL FOGUNK BESZÉLGETNI? 1. Szabályozási háttér 2. Katódvédelmi szabályzatok az FGSZ Zrt-nél 3. Kiviteli tervről általában 4. Kiviteli terv követelményei az FGSZ-nél 5. Tervhibák 6. Megvalósításra vonatkozó követelmények 7. FGSZ specifikus kivitelezési igények 8. Üzemeltetési rendszer az FGSZ-nél 9. Mérések problémái 10. Mérések fejlesztési lehetőségei, elképzelések FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Szabályozási háttér RENDELETI SZINT 79/2005 GKM rendelet A szénhidrogén szállítóvezetékek biztonsági követelményeiről és a Szénhidrogén Szállítóvezetékek Biztonsági Szabályzata közzétételéről Szabványok szintje MSZ EN 12954 Általános alapelvek távvezetékekre MSZ EN 14505 Összetett szerkezetek katódos védelme MSZ EN 13509 Katódvédelmi mérési eljárások Társasági szabályzatok szintje IG-ÜZ-31 Katódos korrózióvédelem IG-ÜZ-32 Katódvédelmi tervezési irányelvek https: //fgsz. hu/content/fgsz-szabalyzatok-es-szabvanyok FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI SZABÁLYZATOK AZ FGSZ ZRT-NÉL IG-ÜZ-32 Katódvédelmi tervezési irányelvek Általános szabályok Folyamatok Mit kell katódos védelemmel ellátni Szakmai felügyelet, irányítás Kóboráram elleni védekezés Beszabályozott állapotban tartás Közös rendszerek üzemeltetése Törzs- és mérési adatok nyilvántartása (NYIR-TTR) Potenciál kritériumok Rendszer felügyelet Katódvédelmi eszközök Mérések, vizsgálatok, állapotértékelés, intézkedések Hibaelhárítás Kapcsolattartás FGSZ létesítmények (vezeték, műtárgy, állomás BÜK, stb. eseti követelményei FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

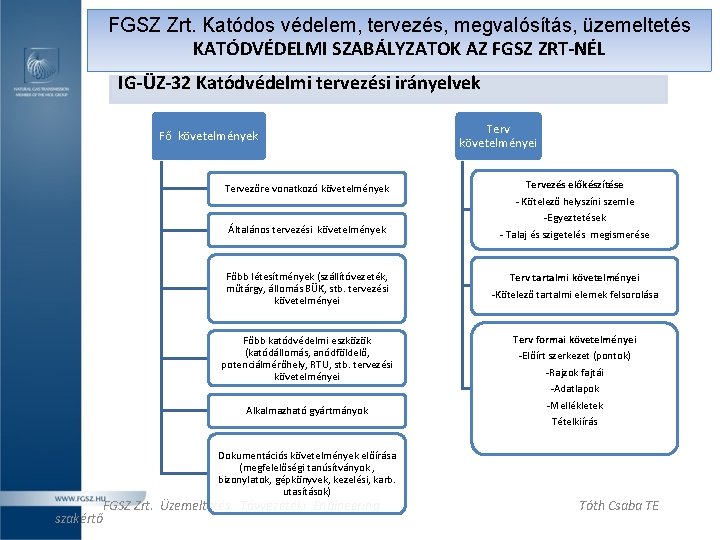

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI SZABÁLYZATOK AZ FGSZ ZRT-NÉL IG-ÜZ-32 Katódvédelmi tervezési irányelvek Fő követelmények Tervezőre vonatkozó követelmények Általános tervezési követelmények Terv követelményei Tervezés előkészítése - Kötelező helyszíni szemle -Egyeztetések - Talaj és szigetelés megismerése Főbb létesítmények (szállítóvezeték, műtárgy, állomás BÜK, stb. tervezési követelményei Terv tartalmi követelményei -Kötelező tartalmi elemek felsorolása Főbb katódvédelmi eszközök (katódállomás, anódföldelő, potenciálmérőhely, RTU, stb. tervezési követelményei Terv formai követelményei -Előírt szerkezet (pontok) -Rajzok fajtái -Adatlapok -Mellékletek Tételkiírás Alkalmazható gyártmányok Dokumentációs követelmények előírása (megfelelőségi tanúsítványok , bizonylatok, gépkönyvek, kezelési, karb. utasítások) FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KIVITELI TERVRŐL ÁLTALÁBAN Három szintű szabályrendszer a létesítésre Szabályzatok IG-ÜZ-31, -32 Tervezőknek, kivitelezőknek, üzemeltetőknek szólnak FGSZ dolgozóknak is Megrendelői feladat meghatározás Műszaki tartalom meghatározás Az FGSZ Zrt. adja ki Követelmények (specifikációk) Hivatkozások A tervező cégnek szól (szerz. ) Modell az elképzelt műről Kiviteli terv FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Erre kötik a kivitelezési szerződést. A kivitelezőknek szól Jóváhagyóknak is (indoklások, méretezések stb. ) Erre szólnak az engedélyek. Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KIVITELI TERVRŐL ÁLTALÁBAN A terv, mint modell Egyszerűbb modell Részletesebb modell Csehszlovák farkaskutya A kutyának leképezése ez modell, de nem lehetne ez alapján a kutyát elkészíteni. Pedig pontosan erre szeretnénk használni. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

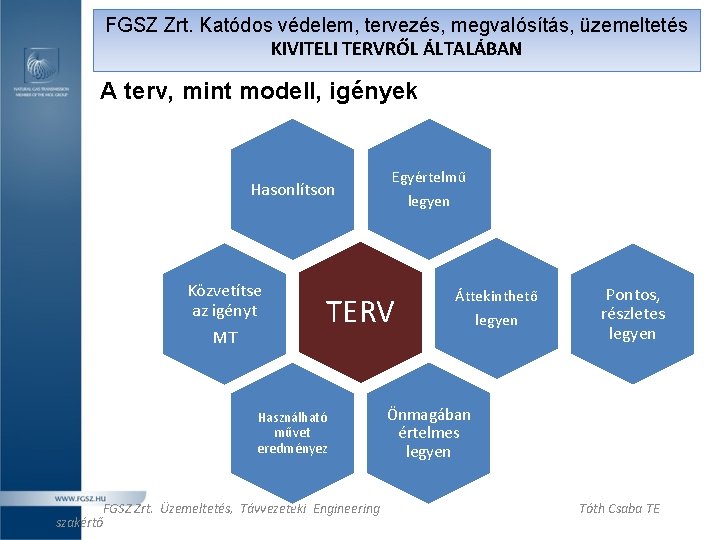

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KIVITELI TERVRŐL ÁLTALÁBAN A terv, mint modell, igények Hasonlítson Közvetítse az igényt MT Egyértelmű legyen TERV Használható művet eredményez FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Áttekinthető legyen Pontos, részletes legyen Önmagában értelmes legyen Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI AZ FGSZ ZRT-NÉL Tervező Nem tervezhet akárki Kamarai követelmények Jogszabályi követelmények Hozzáértés FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI AZ FGSZ ZRT-NÉL Tervezés előkészítése Kötelező helyszíni szemle Talaj és szigetelés megismerése Egyeztetések Fényképek Alaptérkép beszerzése FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI Kötelező tartalmi elemek Tárgy, cél előzmények Kapcsolódás munkákhoz Kiindulási és végső állapot Tervezési határok Védendő, befolyásoló, befolyásolt szerkezetek Érintett idegen létesítmények, védőintézkedések FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

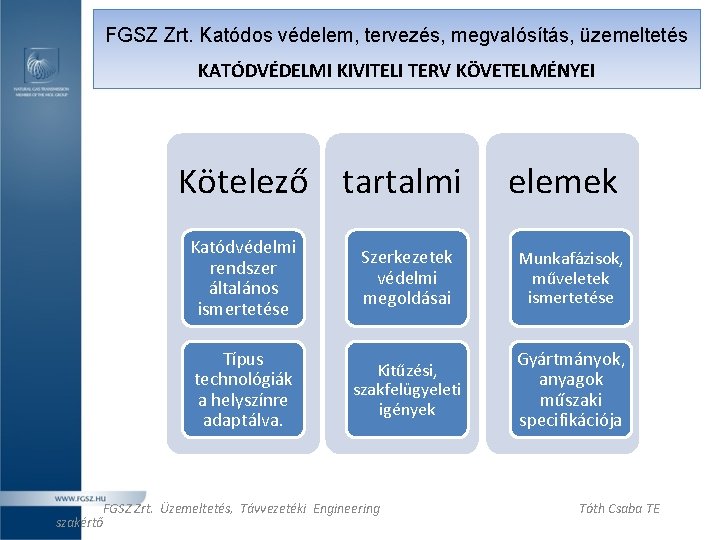

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI Kötelező tartalmi elemek Katódvédelmi rendszer általános ismertetése Szerkezetek védelmi megoldásai Munkafázisok, műveletek ismertetése Típus technológiák a helyszínre adaptálva. Kitűzési, szakfelügyeleti igények Gyártmányok, anyagok műszaki specifikációja FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI Kötelező tartalmi elemek Gyártmányok, anyagok előírt bizonylatai, dokumentációi Gyártmányok, szerkezetek egymáshoz kapcsolódása Gyártmányok, szerkezetek térbeli elhelyezkedése Tervezett szerkezetek, eszközök méretei Mérések, vizsgálatok, minősítési kritériumok Átvételi követelmények és dokumentáció FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI Kötelező tartalmi elemek Méretezések, számítások Műszaki rajzok Anyag és munka kimutatás Hatósági, közmű, területtulajdonosi, és egyéb egyeztetések jegyzőkönyvei Építési jogosultsághoz szolgalmi jog alapításához egyeztetések Jogszabályok, szabványok, szabályzatok, és követelményeik FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés KATÓDVÉDELMI KIVITELI TERV KÖVETELMÉNYEI Kiemelt formai Kötött szerkezet, kötelező pontokkal Műszaki rajzok kötelező fajtái Anyagok, gyártmányok adatlapjai Árazásra alkalmas tétellista Alaptérképi ábrázolás EOV 1 pdf állomány + natív (DWG, DOC), FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő követelmények Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés FÖLDGÁZSZÁLLÍTÓ VEZETÉK TERVEZÉSI KÖVETELMÉNYEI Vizsgálatok Elszigeteltség Másik szállítóvezeték Idegen tulajdonú vezeték, létesítmény 15 Ohmm alatt talajvizsgálat Fáklyavezeték, lefúvató vezeték, Közvetlenül földelt kábelér, árnyékolás, egyéb fémszerkezet SRB Technológiai állomások Földelő hálózat Talaj fajlagos ell. 50 m-enként FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

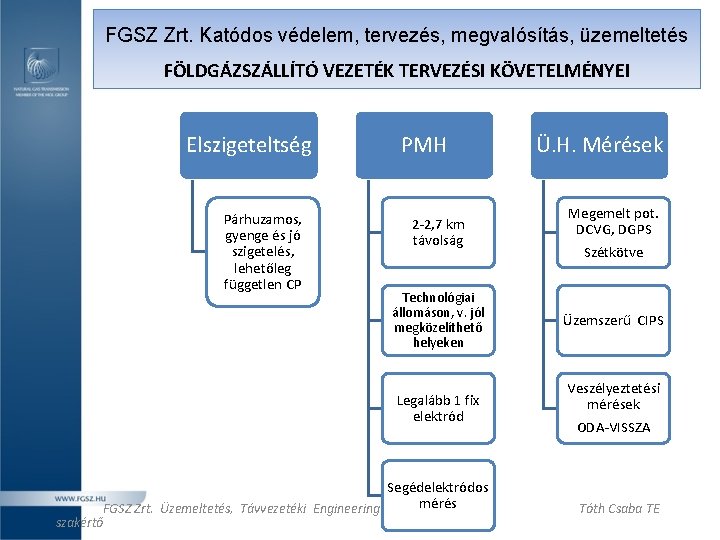

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés FÖLDGÁZSZÁLLÍTÓ VEZETÉK TERVEZÉSI KÖVETELMÉNYEI Elszigeteltség Párhuzamos, gyenge és jó szigetelés, lehetőleg független CP PMH 2 -2, 7 km távolság Megemelt pot. DCVG, DGPS Szétkötve Technológiai állomáson, v. jól megközelíthető helyeken Üzemszerű CIPS Legalább 1 fix elektród Veszélyeztetési mérések ODA-VISSZA Segédelektródos mérés FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Ü. H. Mérések Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés FÁKLYAVEZETÉKEK, FÁKLYÁK, LEFÚVATÓ VEZETÉKEK KÖVETELMÉNYEI Katódvédelem Katódosan védettek legyenek Szigetelő közdarab Fáklyavezeték indító és végponton Kivétel : Összetett szerkezetek. Ü. H. Mérések Megemelt pot. DCVG, (DGPS) Szétkötve Üzemszerű CIPS Veszélyeztetési mérések ODA-VISSZA FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

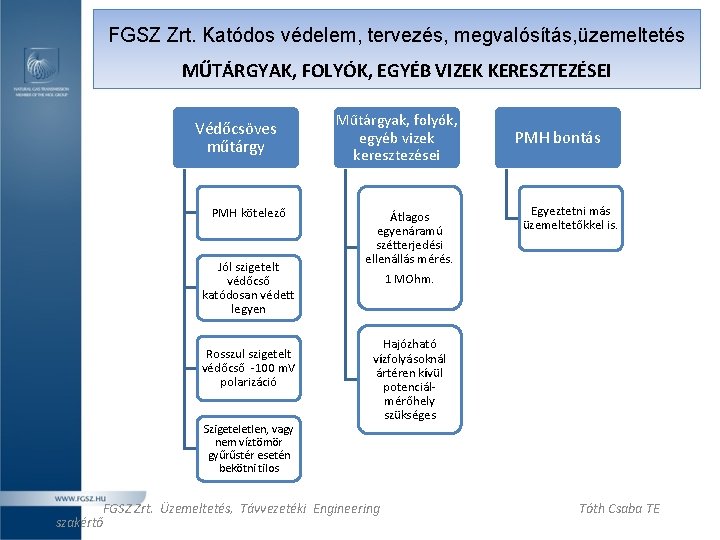

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés MŰTÁRGYAK, FOLYÓK, EGYÉB VIZEK KERESZTEZÉSEI Védőcsöves műtárgy PMH kötelező Jól szigetelt védőcső katódosan védett legyen Rosszul szigetelt védőcső -100 m. V polarizáció Szigeteletlen, vagy nem víztömör gyűrűstér esetén bekötni tilos Műtárgyak, folyók, egyéb vizek keresztezései Átlagos egyenáramú szétterjedési ellenállás mérés. 1 MOhm. PMH bontás Egyeztetni más üzemeltetőkkel is. Hajózható vízfolyásoknál ártéren kívül potenciálmérőhely szükséges FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

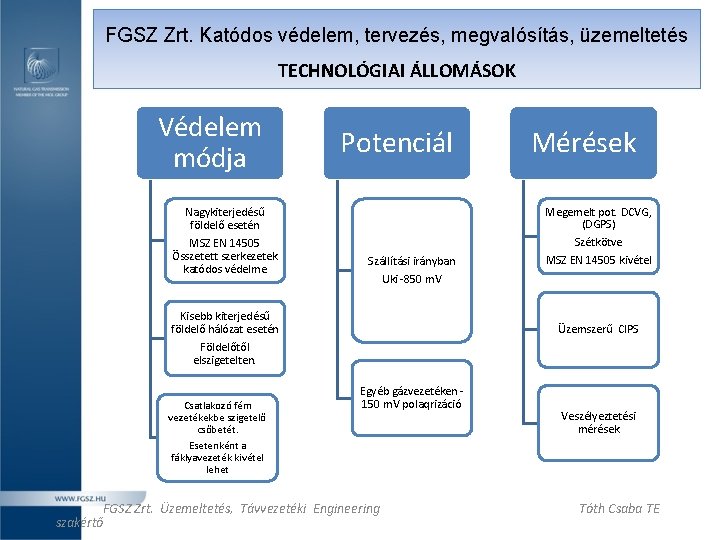

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés TECHNOLÓGIAI ÁLLOMÁSOK Védelem módja Potenciál Nagykiterjedésű földelő esetén MSZ EN 14505 Összetett szerkezetek katódos védelme Szállítási irányban Uki -850 m. V Kisebb kiterjedésű földelő hálózat esetén Mérések Megemelt pot. DCVG, (DGPS) Szétkötve MSZ EN 14505 kivétel Üzemszerű CIPS Földelőtől elszigetelten. Csatlakozó fém vezetékekbe szigetelő csőbetét. Esetenként a fáklyavezeték kivétel lehet Egyéb gázvezetéken 150 m. V polaqrizáció FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Veszélyeztetési mérések Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Bányaüzemi kábelek Védelem módja Bekötés Veszélyeztetés ellen kell védeni, önmagában nem katódosan védett. Max. 2. 7 km-enként Kisebb kiterjedésű földelő hálózat esetén Földelőtől elszigetelten. Áramátadás a lehető legritkábban FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Katódvédelmi csatlakozás IG-IH-17 -V 2 Fémköpenyű távközlő kábelek katódos védelmi kötésének kialakítása (hatályos 2014. 07. 11 től Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Keresztező, megközelítő fémlétesítmények Potenciálmérőhely Általában szükséges Keresztezési, megközelítési helyeknél Bekötés Egyeztetés Tipikusan csak mérésre Áramátadás kizárólag veszélyeztetés esetén. Kivétel: Írásba foglalt megállapodás FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tulajdonosokkal (jegyzőkönyvet a tervhez mellékelni kell) Tóth Csaba TE

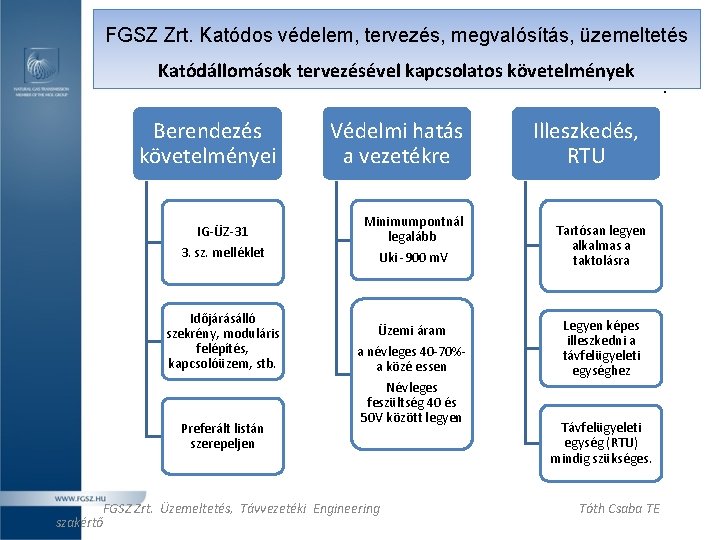

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Katódállomások tervezésével kapcsolatos követelmények Berendezés követelményei IG-ÜZ-31 3. sz. melléklet Időjárásálló szekrény, moduláris felépítés, kapcsolóüzem, stb. Preferált listán szerepeljen Védelmi hatás a vezetékre Minimumpontnál legalább Uki -900 m. V Üzemi áram a névleges 40 -70%a közé essen Névleges feszültség 40 és 50 V között legyen FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Illeszkedés, RTU Tartósan legyen alkalmas a taktolásra Legyen képes illeszkedni a távfelügyeleti egységhez Távfelügyeleti egység (RTU) mindig szükséges. Tóth Csaba TE .

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Anódföldelők tervezésével kapcsolatos követelmények Telepítési hely Elérendő paraméterek Fajlagos ellenállást mérni kötelező (jkv-t mellékelni) Élettartam névleges árammal terhelve : min. 20 év 1. 33* Inévl áram esetén 15 év Legkisebb fajlagos ellenállású talajba Szétterjedési ellenállás Területtulajdonossal egyeztetni kell. Hiteles térképmásolat Tulajdoni lapok FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő MAX. A katódállomás névleges feszültsége 75%-nak (0, 75 Unévl) és az anódcsoport tervezett névleges áramának (IDC névl) a hányadosa. Elemszám Rmax és Jmax alapján Méretek, elrendezés 2”X 60” 22 kg 5 m távolság 350 mm furat Anódfej takarása min. 1, 3 m Függőleges, vagy indokolt esetben vízszintes Kalcinált petróleumkoksz (bizonylatolt minőségű) Szemcseméret és megoszlás tervezendő Tóth Csaba TE .

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Anódföldelők tervezésével kapcsolatos követelmények Anódelem Farokkábel Kötésdoboz Fe. Si. Cr Előírt összetétel, bizonylat IG-ÜZ-31 4. melléklet Farokkábel kettős szigetelésű XLPE, vagy KYNAR Hurok Föld alatti. 1, 2 m mélyen Tartós áram min. 2 A Jelölés elektronikus markerrel Anódkábel Max 0, 1 OHM PVC AL, v. Cu Anódfej csatlakozás Mőgyanta és sapka együttesen Elektronikus karó. Szétterjedési ell. Mérés elemenként 2 A-rel . Területtulajdonossal egyeztetni kell. Hiteles térképmásolat Tulajdoni lapok FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Minden elemet külön kell bekötni Függőleges, vagy indokolt esetben vízszintes Kalcinált petróleumkoksz (bizonylatolt minőségű) Szemcseméret és megoszlás tervezendő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Potenciálmérőhelyek, RTU, Címkék PMH IG-ÜZ-31 5. melléklet PMH Szerelvénylap UNIPOT, Unipot SEL Poliészterbeton, sárga 37 p. csatlakozó Előírt alak, méretek Chip Igazolt időjárásállóság Korrózióálló csavarok, alkatrészek FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő RTU IG-ÜZ-31 6. melléklet FGSZ- Protokoll szerinti működés . Címkék IG-ÜZ-31 7. melléklet. FGSZ-kék dekorit, fehér alap Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Tervezhető termékek köre . A tervező nem választhat szabadon terméket. Preferált terméklista. IG-ÜZ-32 melléklete Nyitott, diszkriminációtól mentes. A felkerülés (a megfelelőség igazolása) a beszerzési eljárástól független, időigényes folyamat. Előre kell gondolkodni. Beszerzési eljárás közben új termék felvételére (a megfelelőség vizsgálatára) általában már nincs idő. A tervben szereplő termék kizárólag FGSZ Zrt. érdekből, és hozzájárulással cserélhető le másra. Az egyenértékűséget ilyenkor is a társaság mérlegeli. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

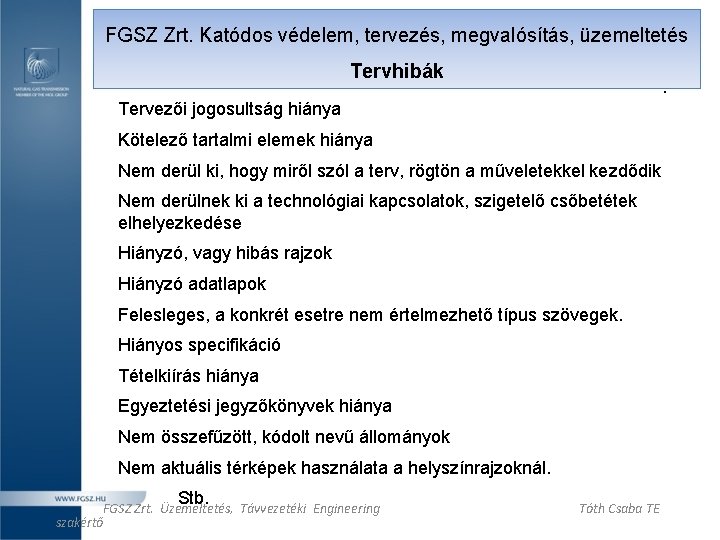

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Tervhibák . Tervezői jogosultság hiánya Kötelező tartalmi elemek hiánya Nem derül ki, hogy miről szól a terv, rögtön a műveletekkel kezdődik Nem derülnek ki a technológiai kapcsolatok, szigetelő csőbetétek elhelyezkedése Hiányzó, vagy hibás rajzok Hiányzó adatlapok Felesleges, a konkrét esetre nem értelmezhető típus szövegek. Hiányos specifikáció Tételkiírás hiánya Egyeztetési jegyzőkönyvek hiánya Nem összefűzött, kódolt nevű állományok Nem aktuális térképek használata a helyszínrajzoknál. Stb. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

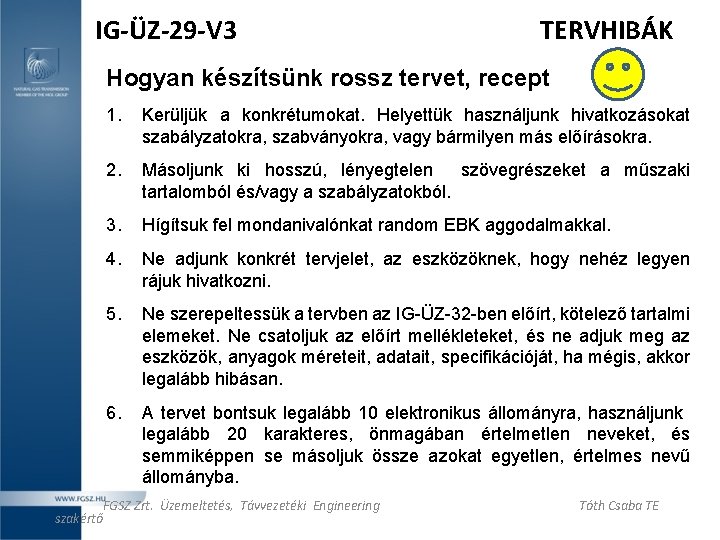

IG-ÜZ-29 -V 3 TERVHIBÁK Hogyan készítsünk rossz tervet, recept 1. Kerüljük a konkrétumokat. Helyettük használjunk hivatkozásokat szabályzatokra, szabványokra, vagy bármilyen más előírásokra. 2. Másoljunk ki hosszú, lényegtelen szövegrészeket a műszaki tartalomból és/vagy a szabályzatokból. 3. Hígítsuk fel mondanivalónkat random EBK aggodalmakkal. 4. Ne adjunk konkrét tervjelet, az eszközöknek, hogy nehéz legyen rájuk hivatkozni. 5. Ne szerepeltessük a tervben az IG-ÜZ-32 -ben előírt, kötelező tartalmi elemeket. Ne csatoljuk az előírt mellékleteket, és ne adjuk meg az eszközök, anyagok méreteit, adatait, specifikációját, ha mégis, akkor legalább hibásan. 6. A tervet bontsuk legalább 10 elektronikus állományra, használjunk legalább 20 karakteres, önmagában értelmetlen neveket, és semmiképpen se másoljuk össze azokat egyetlen, értelmes nevű állományba. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Megvalósításra vonatkozó követelmények . Általában a terv megvalósítását kérjük számon. Eltérésnek kötött rendje van. Specifikus FGSZ-igények: Méréseknél IG-ÜZ-31 szerinti mérési eljárások és dokumentálás kötelező. Mérést kizárólag FGSZ-Zrt által jóváhagyott tecnológia alapján szabad végezni. D-tervi helyszínrajzok, DWG felmért EOV koordinátákkal. EOV koordináta lista legkésőbb a műszaki átadáson. Adatlapok, adatállományok az eszközökről, és a mérésekről. (NYIR TTR). Új TTR bevezetése után: önellenőrző EXCEL állományok is részét képezik majd a D-tervnek. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Üzemeltetés (IG-ÜZ-31 alapján) . A szállítóvezetékek korrózióvédelmi rendszerét társaság szakemberei üzemeltetik. Külső erőforrások igénybe vétele szükség szerint történik Távvezetéki Engineering szervezet szakmai irányítást, kontrollt gyakorol. A munka terepi részét az üzemek szakemberei végzik. Előírt beszabályozási értékek (Beszabályozási utasítások). 470 db RTU, minden katódállomásnál és bizonyos referencia pontokon. Minősítés éves kikapcsolásos láncgörbe méréssel. Üzemek végzik. Éves jelentés, karbantartási és rekonstrukciós tervmunkák meghatározása. Előírt beavatkozási folyamat üzemzavar esetére, átszabályozás. Előírt javítási válaszidők. Raktári anyagok javítása. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Előrelépési lehetőségek az üzemeltetésben Mérési rendszerünk újragondolása folyamatban van Fókuszálás a problémákra. Mérési aktivitás fokozása a problémás, vagy kiemelt fontosságú vezetékeken, csökkentése a stabil állapotúak esetében. Fókuszálás a korróziósan károsodott helyekre. (MFL ILI görényezés TTR) Külső erőforrások intenzívebb, célzottabb igénybevétele. Segédelektródos mérés helyének megtalálása. Kikapcsolásos láncgörbe mérések technológiájának finomítása. RTU rendszer és TTR rendszer összekapcsolása. Kiegyenlítő áramok okozta potenciálmérési hibák csökkentése a kikapcsolásos láncgörbe méréseknél. Összekötések számának csökkentése, teletaktok alkalmazása egyes mérőhelyeknél is. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE .

FGSZ Zrt. Katódos védelem, tervezés, megvalósítás, üzemeltetés Előrelépési lehetőségek az üzemeltetésben Új mérőeszközök rendszeresítése. Termelékenység fokozása. GPS- bélyeg és időbélyeg alkalmazása. Mérni csak a helyszínen legyen lehetséges. Jelalak megjelenítése a helyszínen. Mérési adat azonnali bekerülése a TTR-be. Jelformák tárolása. Ube-Uki párok elektronikus meghatározása. Nyitott kódú mérőrendszerek fejlesztése. FGSZ Zrt. Üzemeltetés, Távvezetéki Engineering szakértő Tóth Csaba TE .
