KATALOG PRODUKTW OBSUGIWANE SEGMENTY RYNKU okna fasady przeszklenia

KATALOG PRODUKTÓW

OBSŁUGIWANE SEGMENTY RYNKU - okna - fasady - przeszklenia i konstrukcje wewnętrzne - panele solarne i fotowoltaiczne

GRUPY PRODUKTOWE - szyby zespolone - szyby pojedyncze

SZYBY ZESPOLONE OPIS We współczesnym budownictwie przed przeziernymi przegrodami budowlanymi stawianych jest szereg zadań. Dzięki nowoczesnym rozwiązaniom szyba zespolona jednokomorowa może chronić przed utratą ciepła, zabezpieczać przed nadmiernym nagrzewaniem, chronić przed hałasem i stanowić czasową ochronę przed włamaniem. Szyba zespolona jest to zespół składający się co najmniej z dwóch szyb oddzielonych elementem dystansowym na całym obwodzie, połączonych ze sobą z zastosowaniem różnych procesów uszczelniania obrzeży, z hermetycznie uszczelnionymi przestrzeniami między szybami zawierającymi pochłaniacz wilgoci, powietrze lub inne gazy.

SZYBY ZESPOLONE RODZAJE - niskoemisyjne - przeciwsłoneczne - bezpieczne - ochronne - kuloodporne - dźwiękochłonne - ognioodporne - dekoracyjne (ornamenty, szprosy)

SZYBY ZESPOLONE NISKOEMISYJNE OPIS Jednym z głównych zadań postawionym przed szkłem zespolonym w obecnie realizowanych obiektach budowlanych jest ograniczenie emisji energii cieplnej z pomieszczeń na zewnątrz. Zmniejszenie nakładów na ogrzanie pomieszczeń zawdzięczamy szybom ciepłochronnym posiadającym powłoki niskoemisyjne, np. Silverstar EN 2 Plus (Planitherm Ultra), Silverstar ZERO (Planitherm ONE) PRESS GLASS oferuje szyby ze współczynnikiem od Ug = 0, 4 W/m 2 K

SZYBY ZESPOLONE NISKOEMISYJNE SCHEMAT PRZEPŁYWU CIEPŁA

SZYBY ZESPOLONE NISKOEMISYJNE 1 1 2 3 4 4 5 6

SZYBY ZESPOLONE Konstrukcja [mm] T-thermofloat NISKOEMISYJNE 4 T 1, 0/12 Kr/4 T 1, 0 0, 4 4 T 1, 0/10 Kr/4 T 1, 0 0, 5 OFERTA PODSTAWOWA 4 T 1, 0/16 Ar/4 T 1, 0 LT [%] 55 LR [%] 30 G [%] 37 Ug EN 673 [W/m 2 K] 0, 5 4 T 1, 0/12 Ar/4/14 Ar/4 T 1, 0 0, 6 4 T 1, 0/10 Ar/4/12 Ar/4 T 1, 0 0, 7 4 T 1, 1/12 Kr/4 T 1, 1 0, 5 4 T 1, 1/18 Ar/4 T 1, 1 0, 5 4 T 1, 1/10 Kr/4 T 1, 1 0, 6 4 T 1, 1/16 Ar/4 T 1, 1 0, 6 4 T 1, 1/12 Ar/4 T 1, 1 74 20 53 4 T 1, 1/10 Ar/4 T 1, 1 4/16 Ar/4 T 1, 0 4/10 -14 Kr/4 T 1, 0 4/16 Ar/4 T 1, 1 4/10 Kr/4 T 1, 1 0, 7 0, 8 70 20 53 82 14 64 1, 0 1, 1

SZYBY ZESPOLONE PREMIUM EDGE I CIEPŁA RAMKA DYSTANSOWA OPIS Dotychczas powszechnie stosowane aluminiowe ramki dystansowe, element niezbędny w szybie zespolonej, przy coraz lepszych wartościach współczynników przewodzenia ciepła ram okiennych i przeszkleń okazały się słabym punktem konstrukcji szyby zespolonej. Aluminium ma znacznie większą zdolność przewodzenia ciepła niż pozostałe części składowe okien. Efekt ten został uwzględniony w nowym podejściu do obliczania współczynnika Uw okna i został opisany przez współczynnik Psi (Ψ). Rozwiązaniem tego problemu może być zastosowanie ramki dystansowej – zwanej Premium Edge lub ciepłą ramką. .

SZYBY ZESPOLONE PREMIUM EDGE I CIEPŁA RAMKA DYSTANSOWA RODZAJE PRZYKŁADOWA SZYBA 4 T 1, 1/12 Ar/4/ 12 Ar/4 T 1, 1 Z drewnianą ramą okienną Uf=1, 4 Ift. Guideline WA-08 -1 Rodzaj ramki dyst. Ψ Aluminium Chromatech plus 0, 080 0, 052 Termo - TGI 0, 043 Chromatech ultra 0, 040 PREMIUM EDGE z Superspacer 0, 029

SZYBY ZESPOLONE PRZECIWSŁONECZNE OPIS Od wielu lat projektanci budynków poszukują nowych materiałów na ich elewacje. Panujący trend do przezroczystych rozwiązań architektonicznych wymusił użycie coraz to większej ilości i rozmaitości szkła. Projektanci potrzebują nowoczesnych rozwiązań w zakresie szkła elewacyjnego, aby zmienić tradycyjne materiały konstrukcyjne na lepsze pod względem jakości, estetyki, lepszego wykorzystania energii oraz łatwiejszego montażu. Odpowiedzią na postulaty nowoczesnej architektury stały się szkła przeciwsłoneczne.

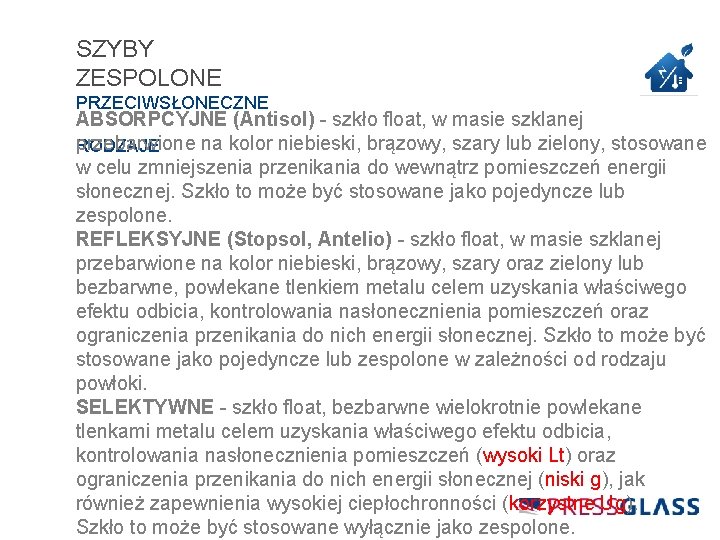

SZYBY ZESPOLONE PRZECIWSŁONECZNE ABSORPCYJNE (Antisol) - szkło float, w masie szklanej przebarwione na kolor niebieski, brązowy, szary lub zielony, stosowane RODZAJE w celu zmniejszenia przenikania do wewnątrz pomieszczeń energii słonecznej. Szkło to może być stosowane jako pojedyncze lub zespolone. REFLEKSYJNE (Stopsol, Antelio) - szkło float, w masie szklanej przebarwione na kolor niebieski, brązowy, szary oraz zielony lub bezbarwne, powlekane tlenkiem metalu celem uzyskania właściwego efektu odbicia, kontrolowania nasłonecznienia pomieszczeń oraz ograniczenia przenikania do nich energii słonecznej. Szkło to może być stosowane jako pojedyncze lub zespolone w zależności od rodzaju powłoki. SELEKTYWNE - szkło float, bezbarwne wielokrotnie powlekane tlenkami metalu celem uzyskania właściwego efektu odbicia, kontrolowania nasłonecznienia pomieszczeń (wysoki Lt) oraz ograniczenia przenikania do nich energii słonecznej (niski g), jak również zapewnienia wysokiej ciepłochronności (korzystne Ug). Szkło to może być stosowane wyłącznie jako zespolone.

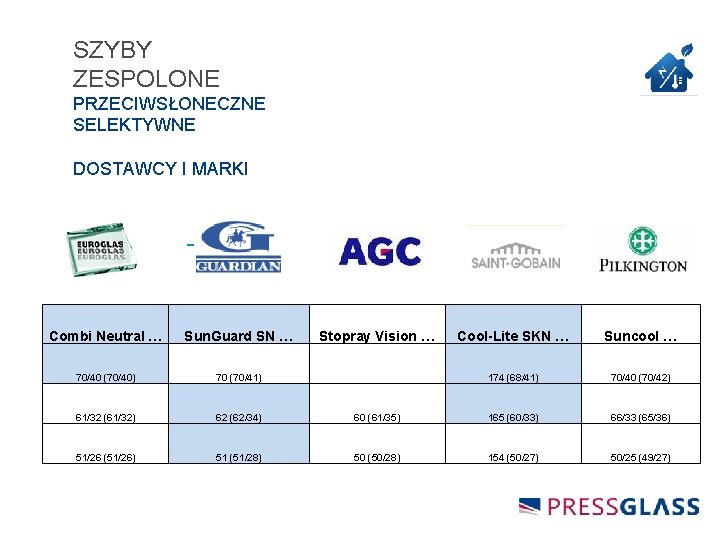

SZYBY ZESPOLONE PRZECIWSŁONECZNE SELEKTYWNE DOSTAWCY I MARKI Combi Neutral … Sun. Guard SN … 70/40 (70/40) 70 (70/41) 61/32 (61/32) 62 (62/34) 51/26 (51/26) 51 (51/28) Stopray Vision … Cool-Lite SKN … Suncool … 174 (68/41) 70/40 (70/42) 60 (61/35) 165 (60/33) 66/33 (65/36) 50 (50/28) 154 (50/27) 50/25 (49/27)

SZYBY ZESPOLONE BEZPIECZNE OPIS Szyby te zapewniają ochronę przed zranieniem wszędzie gdzie ze względu na warunki użytkowania zachodzi niebezpieczeństwo stłuczenia szyby, a ludzie znajdują się w zasięgu odprysku odłamków szkła. Szyby bezpieczne to wszystkie szyby hartowane ESG i warstwowe VSG

SZYBY ZESPOLONE BEZPIECZNE OFERTA Konstrukcja szyby dwuwarstwowej Min. grubość szkła od strony poddanej działaniu czynnika niszczącego Minimalna ilość warstw foli w przeliczeniu na folie o grub. 0, 38 mm Min. grubość szkła od strony wolnej od działania czynnika niszczącego Klasa EN 12600 3 1 3 2 B 2 3 1 B 1 4 2 4 1 B 1 Konstrukcja szyby hartowanej Min. grubość szkła od strony poddanej działaniu czynnika niszczącego Rodzaj szyby hartowanej Klasa EN 12600 3 Float 1 C 1 3 Float emaliowany 1 C 2

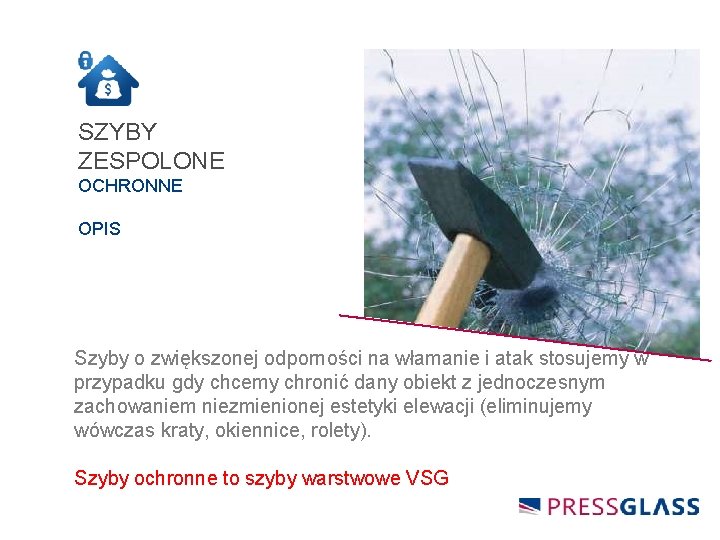

SZYBY ZESPOLONE OCHRONNE OPIS Szyby o zwiększonej odporności na włamanie i atak stosujemy w przypadku gdy chcemy chronić dany obiekt z jednoczesnym zachowaniem niezmienionej estetyki elewacji (eliminujemy wówczas kraty, okiennice, rolety). Szyby ochronne to szyby warstwowe VSG

SZYBY ZESPOLONE OCHRONNE Grubość nominalna [mm] Min. grubość szkła od strony poddanej działaniu czynnika niszczącego Min. grubość szkła Minimalna od strony wolnej ilość warstw foli w Klasa od działania przeliczeniu na folie o EN 356 czynnika grubości 0, 38 mm niszczącego Konstrukcja szyby dwuwarstwowej - 3 2 3 P 1 A - 4 2 4 P 2 A - 4 4 4 P 3 A - 4 4 4 P 4 A - 4 6 4 P 5 A - P 6 B Konstrukcja szyby wielowarstwowej 15, 04 - -

SZYBY ZESPOLONE OCHRONNE Odporność na działanie standardowych czynników niszczących Klasa Rodzaj czynnika Sposób oddziaływania Ilość uderzeń P 1 A 3 P 2 A 3 P 3 A kula stalowa o masie 4, 11 kg 3 P 4 A 3 P 5 A 9 P 6 B 30 -50 P 7 B P 8 B siekiera testowa o masie 2 kg 51 -70 powyżej 70 Factor Wysokość spadku [m] 1, 5 swobodny spadek kuli na powierzchnię szyby zamontowanej w ramie 3 6 9 9 wycinanie otworu uderzeniami siekiery testowej (energia pojedynczego uderzenia 300 -350 J)

SZYBY ZESPOLONE OCHRONNE Miejsce zastosowań Klasa szyby Uwagi 1 Mieszkania, szkoły, biura, zakłady produkcyjne P 1 A Chronią przed zranieniem przy rozbiciu szyby, utrudniają rozbicie szyby przy gwałtownym zamknięciu okna lub drzwi, mogą być zastosowane w budynkach zagrożonych wybuchem wewnętrznym. 2 Kioski, domy wolnostojące, okna parterów, bloków mieszkalnych, witryny hoteli i biur, obiekty handlowe o małej wartości chronionej, hale sportowe. P 1 A, P 2 A Chronią przed zranieniem jak szyby klasy O 1 i O 2. Mogą stanowić czasową ochronę przy próbie włamania bez przygotowania. 3 Witryny salonów hoteli i biur, obiekty handlowe o znacznej wartości chronionej, wille, apteki. P 3 A, P 4 A Szyby utrudniając włamanie, mogą zastępować kraty o oczku 150 mm wykonane z drutu stalowego o średnicy 10 mm. 4 Muzea, sklepy z antykami, galerie sztuki, zakłady psychiatryczne, sale operacyjne banków, kantory, sklepy o dużej wartości chronionej, ekskluzywne wille. P 5 A, P 6 B Szyby o zwiększonej odporności na włamanie, mogą zastąpić okratowanie wykonane z prętów stalowych o średnicy 12 mm. 5 Zakłady i sklepy jubilerskie, banki, obiekty specjalne, wystawy obiektów handlowych o dużej wartości chronionej. P 7 B, P 8 B Szyby o wysokiej odporności na włamanie, mogą zastępować okratowanie wykonane z prętów stalowych o średnicy 16 mm

SZYBY ZESPOLONE DŹWIĘKOCHŁONNE Ochrona przed hałasem jest jednym OPIS z ważniejszych problemów naszego życia. Warunkiem zapewnienia właściwego komfortu, a czasami wręcz zamieszkania w danym pomieszczeniu jest zapewnienie niskiego poziomu hałasu. Odczucie hałasu w pomieszczeniu podlega następującej zasadzie: jeżeli poziom hałasu w pomieszczeniu zmniejszy się o 10 d. B w stosunku do tego jaki jest na zewnątrz, to odnosi się wrażenie, że jest on połowę mniejszy. Ochrona przed hałasem musi być stosowana wszędzie tam, gdzie nie można zlikwidować źródła hałasu. W takich przypadkach mamy do czynienia z zespolonymi szybami dźwiękochłonnymi.

SZYBY ZESPOLONE DŹWIĘKOCHŁONNE OPIS Zestawy dźwiękochłonne są zbudowane w oparciu o asymetrię szyb, ich elastyczne połączenia oraz zastosowanie gazów tłumiących w przestrzeni między szybami. Przy definiowaniu charakterystyki dźwiękowej przegród budowlanych stosuje się wielkość zwaną wskaźnikiem ważonym izolacyjności akustycznej Rw oraz wskaźniki poprawkowe C i Ctr. Podają one uśrednioną ilość decybeli Tłumionych przez przegrodę w paśmie od 100 do 3150 Hz. PRESS GLASS posiada Świadectwa Badań na szyby dźwiękochłonne o średniej ważonej izolacyjności akustycznej od 31 d. B do 51 d. B.

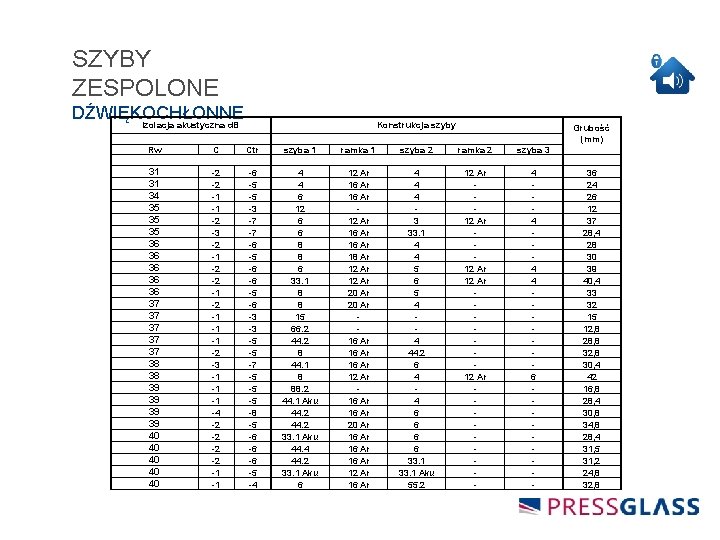

SZYBY ZESPOLONE DŹWIĘKOCHŁONNE Izolacja akustyczna d. B Konstrukcja szyby szyba 2 4 4 4 3 33. 1 4 4 5 6 5 4 4 44. 2 6 4 4 6 6 33. 1 Aku 55. 2 Rw C Ctr szyba 1 ramka 1 -2 -2 -1 -1 -2 -3 -2 -1 -1 -1 -2 -3 -1 -1 -1 -4 -2 -2 -1 -1 -6 -5 -5 -3 -7 -7 -6 -5 -6 -3 -3 -5 -5 -7 -5 -5 -5 -8 -5 -6 -6 -6 -5 -4 4 4 6 12 6 6 8 8 6 33. 1 8 8 15 66. 2 44. 2 8 44. 1 8 88. 2 44. 1 Aku 44. 2 33. 1 Aku 44. 4 44. 2 33. 1 Aku 6 12 Ar 16 Ar 18 Ar 12 Ar 20 Ar 16 Ar 16 Ar 12 Ar 16 Ar 31 31 34 35 35 35 36 36 36 37 37 37 38 38 39 39 40 40 40 ramka 2 szyba 3 12 Ar 12 Ar - 4 4 6 - Grubość (mm) 36 24 26 12 37 28, 4 28 30 39 40, 4 33 32 15 12, 8 28, 8 32, 8 30, 4 42 16, 8 28, 4 30, 8 34, 8 28, 4 31, 5 31, 2 24, 8 32, 8

SZYBY ZESPOLONE DŹWIĘKOCHŁONNE 41 41 42 42 42 43 43 44 44 45 45 46 46 50 51 51 -1 -5 6 20 Ar 55. 2 - - 36, 8 -2 -6 44. 1 Aku 16 Ar 6 - - 30, 4 -1 -4 8 16 Ar 55. 2 - - 34, 8 -2 -6 44. 2 Aku 12 Ar 4 12 Ar 6 42, 8 -3 -7 44. 2 Aku 16 Ar 6 - - 30, 8 -3 -7 6 16 Ar 55. 2 Aku - - 32, 8 -2 -6 8 16 Ar 44. 2 Aku - - 32, 8 -1 -4 10 24 Ar 44. 2 - - 42, 8 -2 -6 44. 2 Aku 20 Ar 6 - - 34, 8 -2 -7 44. 2 Aku 12 Ar 6 12 Ar 8 46, 8 -2 -6 55. 2 Aku 20 Ar 6 - - 36, 8 -3 -7 8 16 Ar 55. 2 Aku - - 34, 8 -2 -6 44. 1 Aku 20 Ar 8 - - 36, 4 -2 -6 10 16 Ar 44. 2 Aku - - 34, 8 -1 -4 10 16 Ar 66. 2 Aku 38, 8 -3 -7 44. 4 20 Ar 44. 2 Aku - - 38, 3 -1 -4 10 20 Ar 55. 2 Aku - - 40, 8 -1 -4 88. 2 Aku 16 Ar 66. 2 Aku - - 45, 6 -2 -7 66. 2 Aku 20 Ar 44. 2 Aku - - 41, 6 -1 -4 68. 4 Aku 15 Ar 88. 2 Aku - - 46, 6 51 -1 -3 88. 2 Aku 20 Ar 66. 2 Aku 49, 6

SZYBY ZESPOLONE OGNIOODPORNE OPIS Oszklone przegrody muszą jednak w wielu przypadkach spełniać wymagania przepisów przeciwpożarowych mówiących o zapobieganiu rozprzestrzeniania się ognia oraz umożliwieniu bezpiecznej ewakuacji użytkowników budynku. Ich spełnienie często wiąże się z zastosowaniem szkła ognioodpornego. PRESS GLASS Jest to szkło wielowarstwowe, w którym tafle szkła float połączone są przez warstwy pośrednie wykonane z masy żelowej posiadającej właściwości zwiększania objętości pod wpływem wysokiej temperatury. Podczas pożaru, przy temperaturze 120 o. C, warstwy te ekspandują tworząc twardą, nieprzezroczystą powłokę stanowiącą czasowe zabezpieczenie przed pożarem.

SZYBY ZESPOLONE OGNIOODPORNE Oferowane produkty spełniają uwzględniane w normach budowlanych dwa podstawowe kryteria: RODZAJE Klasa E - szczelności ogniowej, tworzy barierę przedostawaniem się do sąsiednich nie objętych pożarem pomieszczeń: ognia, dymu i gazów – szkło typu PYROBELITE Klasa EW - tworzy barierę przedostawaniem się do sąsiednich nie objętych pożarem pomieszczeń: ognia, dymu i gazów jak również ogranicza rozprzestrzenianie się wysokiej temperatury, zapewniając bezpieczną ewakuację ludzi – szkło typu PYROBEL Klasa EI - szczelności i izolacyjności ogniowej, tworzy barierę przedostawaniem się do sąsiednich nie objętych pożarem pomieszczeń: ognia, dymu i gazów jak również rozprzestrzenianiem się wysokiej temperatury, zapewniając bezpieczną ewakuację ludzi – szkło typu PYROBEL. Klasa REI - szczelności i izolacyjności ogniowej, po zamontowaniu poziomym tworzy barierę przedostawaniem się do sąsiednich nie objętych pożarem pomieszczeń: ognia, dymu i gazów jak również rozprzestrzenianiem się wysokiej temperatury, utrzymując nośność zapewnia bezpieczną ewakuację ludzi – szkło typu PYROBEL.

SZYBY ZESPOLONE OGNIOODPORNE OFERTA PRODUKTÓW Nazwa Zastosowanie Klasa EN 12600 Grubość [mm] Maks. Wymiar [mm] Waga [kg/m 2] Rw [d. B] LT [%] PYROBELITE 7 Wewnętrzne EW 30 - 7, 9 1200 x 2000 17 35 88 PYROBELITE 7 EG Zewnętrzne EW 30 1(B)1 11, 3 1200 x 2000 28 37 86 PYROBEL 8 Wewnętrzne EI 15 EW 30 - 9, 3 1200 x 2000 20 37 87 PYROBEL 8 EG Zewnętrzne EI 15 EW 30 1(B)1 13, 1 1200 x 2000 28 37 85 PYROBEL 16 Wewnętrzne EI 30 EW 60 2(B)2 17, 3 1400 x 2900 40 39 84 PYROBEL 16 EG Zewnętrzne EI 30 EW 60 1(B)1 21, 1 1400 x 2900 48 40 83 PYROBEL 17 Wewnętrzne EI 45 EW 60 2(B)2 17, 4 1400 x 2700 41 39 84 PYROBEL 17 EG Zewnętrzne EI 45 EW 60 1(B)1 21, 2 1400 x 2700 49 40 83 PYROBEL 25 Wewnętrzne EI 60 EW 60 1(B)1 26, 6 1400 x 2700 60 42 82

SZYBY ZESPOLONE OGNIOODPORNE OFERTA PRODUKTÓW Nazwa Zastosowanie Klasa EN 12600 PYROBEL 35 Wewnętrzne EI 90 EW 90 1(B)1 34, 7 1200 x 2700 83 43 81 PYROBEL 35 EG Zewnętrzne EI 90 EW 90 1(B)1 38, 5 1200 x 2700 91 44 80 PYROBEL 53 Wewnętrzne EI 120 EW 120 1(B)1 52, 5 1200 x 2000 124 46 69 PYROBEL 53 EG Zewnętrzne EI 120 EW 120 1(B)1 56, 2 1200 x 2000 132 47 68 PYROBEL 19 Poziome REI 30 1(B)1 19, 1 1100 x 2100 19 39 b. d PYROBEL 23 Poziome REI 45 1(B)1 23, 7 1100 x 2100 23 40 b. d PYROBEL 28 Poziome REI 60 1(B)1 28, 4 1100 x 2100 28 41 b. d Grubość [mm] Maks. Wymiar [mm] Waga [kg/m 2] Rw [d. B] LT [%]

SZYBY ZESPOLONE KULOODPORNE Funkcję tą spełniają wielowarstwowe szyby laminowane o konstrukcji asymetrycznej. Oferta szyb odpornych na uderzenie pociskiem (szyby kuloodporne) dostępna jest na podstawie zapytania ofertowego przesłanego drogą email lub faksem do jednego z zakładów PRESS GLASS.

Klasa szyby Kaliber broni masa pocisku [g] Prędkość Vśr [m/s] Odległość strzelania [m] BR 1 karabin 0, 22 LR 2, 6 360 10 BR 2 pistolet 9 mm Luger 8 400 5 BR 3 pistolet 0, 357 Magnum 10, 2 430 5 BR 4 pistolet 0, 44 Magnum 15, 6 440 5 Zastosowanie budynki administracji państwowej, wille centrale telefoniczne i komputerowe, szyby samochodów przewożących przedmioty wartościowe BR 5 karabin 5, 56 4 950 10 budynki o podwyższonym zagrożeniu terroryzmem, napadami rabunkowymi itp. , boksy kasowe BR 6 karabin 7, 62 9, 5 830 10 urządzenia militarne, zakłady karne BR 7 karabin 7, 62 9, 8 820 10 urządzenia militarne i inne o szczególnym zagrożeniu

SZYBY ZESPOLONE Panujący trend do przezroczystych rozwiązań architektonicznych DEKORACYJNE wymaga od szkła, jako dekoracyjnego materiału budowlanego, by doskonale przepuszczało światło będąc jednocześnie nieprzezroczystym. Szkło ornamentowe oferowane przez firmę PRESS GLASS spełnia te życzenia w sposób doskonały, aktualnie przybierając coraz to nowsze oblicza. Odpowiedni dobór struktury szkła daje nam możliwość wzmacniania lub osłabiania stopnia przezroczystości. Ciekawie skomponowane okna ze szprosami zyskują nowy, wzbogacony wygląd. Poprzez sprawdzone systemy szprosów. Szprosy są dostępne w szerokiej gamie kolorów RAL, także dwubarwne. PRESS GLASS w swojej ofercie posiada szprosy o szerokości 8, 18, 26 i 45 mm. Szprosy mogą być gięte w łuki lub koła, można je również łączyć pod różnymi kątami. Podział szyby zespolonej szprosami jest wykonywany każdorazowo na indywidualne życzenie klienta.

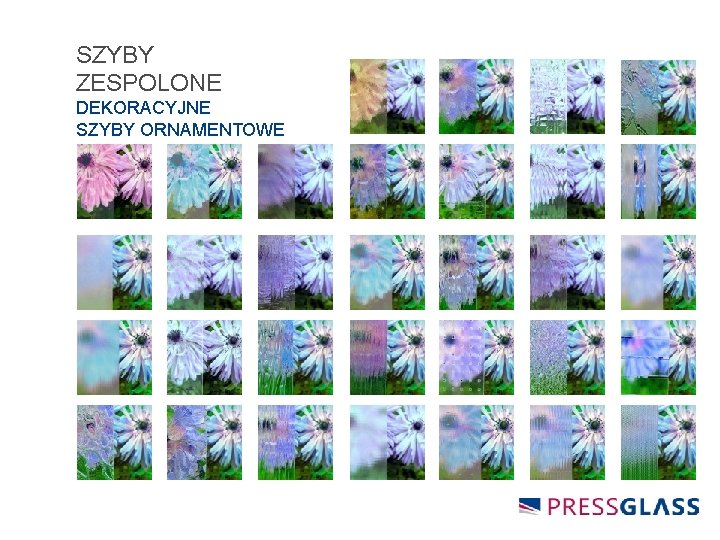

SZYBY ZESPOLONE DEKORACYJNE SZYBY ORNAMENTOWE

SZYBY ZESPOLONE DEKORACYJNE SZPROSY WEWNĘTRZNE

SZKŁO SPECJALNE OPIS Szeroka ekspansja rozwiązań wykorzystujących szkło jako element konstrukcyjny w budynkach oraz zastosowania branży meblarskiej i urządzeń gospodarstwa domowego wymaga coraz bardziej skomplikowanej obróbki tego materiału.

SZKŁO SPECJALNE RODZAJE - Premium ESG - z wycięciami - hartowane ESG - z obróbką krawędzi - wzmacniane termicznie TVG - Digital Print - Heat Soak Test HST - emaliowane i z sitodrukiem - z otworami - warstwowe - solarne

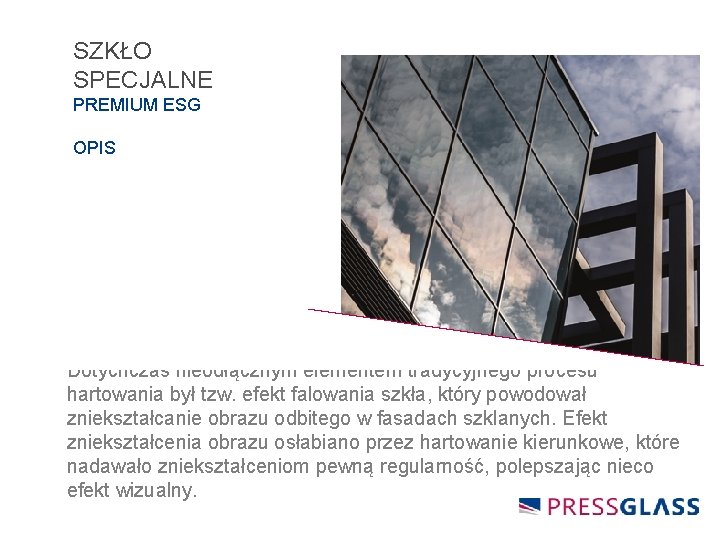

SZKŁO SPECJALNE PREMIUM ESG OPIS Dotychczas nieodłącznym elementem tradycyjnego procesu hartowania był tzw. efekt falowania szkła, który powodował zniekształcanie obrazu odbitego w fasadach szklanych. Efekt zniekształcenia obrazu osłabiano przez hartowanie kierunkowe, które nadawało zniekształceniom pewną regularność, polepszając nieco efekt wizualny.

SZKŁO SPECJALNE PREMIUM ESG OPIS Całkowitym rozwiązaniem tego problemu jest nowy typ szkła hartowanego PREMIUM ESG, który wprowadził PRESS GLASS.

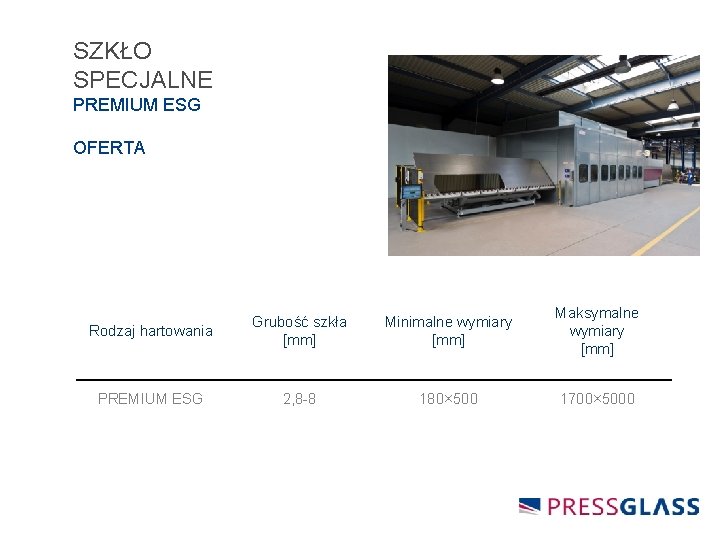

SZKŁO SPECJALNE PREMIUM ESG OFERTA Rodzaj hartowania Grubość szkła [mm] Minimalne wymiary [mm] Maksymalne wymiary [mm] PREMIUM ESG 2, 8 -8 180× 500 1700× 5000

SZKŁO SPECJALNE SZKŁO HARTOWANE ESG OPIS Szkło jest materiałem z natury kruchym. Dzięki procesowi hartowania w jego strukturze dokonują się zmiany naprężeń wewnętrznych, powodujące wzrost wytrzymałości na zginanie. Szkło hartowane to bezpieczeństwo. Jego rozbicie powoduje rozpad tafli na małe cząstki o tępych krawędziach.

SZKŁO SPECJALNE SZKŁO HARTOWANE ESG OPIS Cecha ta sprawia, że szkło hartowane stosowane jest w miejscach szczególnie odpowiedzialnych, o dużym zagrożeniu rozbiciem lub poddanych silnemu nasłonecznieniu – znaczny wzrost naprężeń termicznych.

SZKŁO SPECJALNE SZKŁO HARTOWANE ESG OFERTA Grubość szkła ESG [mm] 3 ESG 4 ESG 5 -8 ESG 10 ESG 12 -19 ESG Wymiar minimalny [mm] Wymiar maksymalny [mm] 100× 300 100× 250 1250× 2500 2440× 3000 2440× 6000 2440× 5000

SZKŁO SPECJALNE WZMACNIANE TERMICZNIE TVG OPIS Szkło półhartowane TVG odróżnia od szkła hartowanego ESG rodzaj siatki spękań, jaka powstaje podczas zniszczenia tafli szkła. Charakter pęknięcia sprawia, że tafla zamontowana w ramie pozostaje w niej po zniszczeniu, co zabezpiecza przed zranieniem. Cecha ta sprawia, że szkło TVG staje się ciekawą alternatywą dla szkła hartowanego ESG. Szkło TVG nie jest jednak zaliczane do szkieł bezpiecznych.

SZKŁO SPECJALNE WZMACNIANE TERMICZNIE TVG OFERTA Grubość szkła TVG [mm] Wymiar minimalny [mm] Wymiar maksymalny [mm] 4 TVG 5 -8 TVG 100× 250 2440× 3000 2440× 6000 2440× 5000

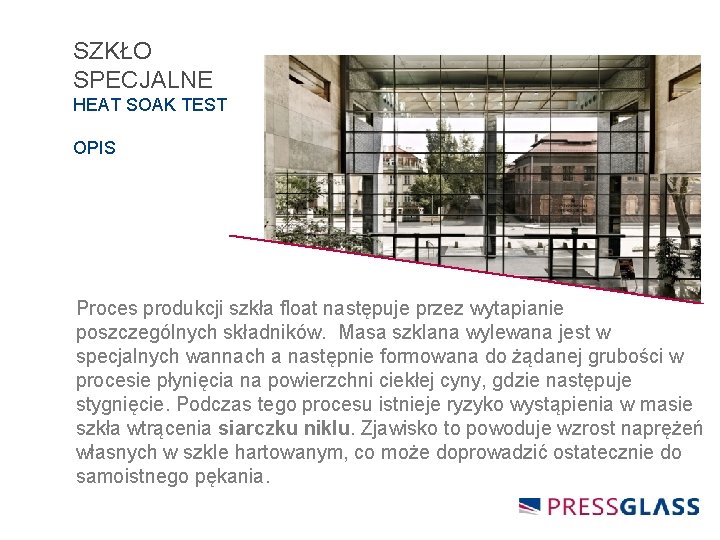

SZKŁO SPECJALNE HEAT SOAK TEST OPIS Proces produkcji szkła float następuje przez wytapianie poszczególnych składników. Masa szklana wylewana jest w specjalnych wannach a następnie formowana do żądanej grubości w procesie płynięcia na powierzchni ciekłej cyny, gdzie następuje stygnięcie. Podczas tego procesu istnieje ryzyko wystąpienia w masie szkła wtrącenia siarczku niklu. Zjawisko to powoduje wzrost naprężeń własnych w szkle hartowanym, co może doprowadzić ostatecznie do samoistnego pękania.

SZKŁO SPECJALNE HEAT SOAK TEST OPIS Zjawisko to występuje niezwykle rzadko lecz w przypadku zastosowania szkła w konstrukcjach o wysokim stopniu odpowiedzialności należy zabezpieczyć się przed takim niebezpieczeństwem poddając szkło hartowane procesowi wygrzewania podczas którego tafle szkła zawierające zanieczyszczenia ulegają wyeliminowaniu z dostawy. Firma PRESS GLASS wprowadza ofertę HST dla całego asortymentu szyb hartowanych. Do przeprowadzenia testu Heat Soak Test używany jest kalibrowany przez instytut IFT w Rosenheim piec HST.

SZKŁO SPECJALNE Z OTWORAMI OPIS W wielu systemach mocowań konieczne jest wykonanie otworów. Takie rozwiązanie umożliwia konstruowanie elementów budowlanych, w których szkło tworzy płaskie powierzchnie niezakłócone elementami nośnymi – ramami. Wykonanie otworów daje również możliwość szerszego zastosowania szkła we wnętrzach, jako elementy wystroju oraz urządzeń gospodarstwa domowego. Zwiększa możliwości kształtowania rozwiązań konstrukcyjnych i kształtowania przestrzeni przez architektów.

SZKŁO SPECJALNE Z OTWORAMI OFERTA Rodzaj szkła Zakres wiercenia (średnica) d [mm] Dwustron ne (dwie gł. ) Jednostron ne (jedna gł. ) Minimalne Maksymaln wymiary e wymiary szyby [mm] Float 5000 x 2700 Ornament 3210 x 2000 Niskoemisyj ne 5000 x 2700 Z powłoką on-line 3 – 130 3 – 200 * 5000 x 2700 Z powłoką of-line 5000 x 2700 Barwione w 5000 x 2700 * Minimalny wymiar szyby zależy od średnicy wiercenia „d” masie Grubość szyby [mm] Dwustron ne (dwie gł. ) Jednostron ne (jedna gł. ) 3 – 38 3 – 50

SZKŁO SPECJALNE Z WYCIĘCIAMI OPIS Wykonanie wycięć daje możliwość szerokiego zastosowania szkła we wnętrzach, jako elementy wystroju oraz urządzeń gospodarstwa domowego. Zwiększa możliwości kształtowania rozwiązań konstrukcyjnych i kształtowania przestrzeni przez architektów.

SZKŁO SPECJALNE Z WYCIĘCIAMI OFERTA Wycięcia w dowolnych kształtach Rodzaj obróbki Wymiar minimalny [mm] Wymiar maksymalny [mm] Glass thickness [mm] Frezowanie 250× 400 2700× 5000 3 – 19

SZKŁO SPECJALNE OBRÓBKA MECHANICZNA KRAWĘDZI OPIS W procesie cięcia szkła istnieje możliwość wystąpienia mikropęknięć na obrzeżach wycinanych formatek. Dzięki procesowi szlifowania krawędzi, zmniejsza się wynikające z tego ryzyko pęknięcia w wyniku wzrostu naprężeń wewnętrznych pod wpływem nasłonecznienia (naprężenia termiczne), czy działania sił mechanicznych (ugięcia wymuszone, uderzenia itp. ). Cecha ta sprawia, iż dodatkowa obróbka krawędzi powszechnie stosowana jest w szkle hartowanym ESG. Szlifowanie krawędzi wykonuje się także w celu zwiększenia bezpieczeństwa użytkowania szkła, np. w systemach ścianek i drzwi bezramowych, gdzie występuje niebezpieczeństwo zranienia. W celu nadania odpowiednich walorów estetycznych, po oszlifowaniu można dodatkowo polerować krawędzie.

SZKŁO SPECJALNE OBRÓBKA MECHANICZNA KRAWĘDZI Szlifowanie i polerowanie krawędzi – Linia do szlifowania szkła OFERTA Typ szkła Obróbka szkła w kształcie prostokątów Rodzaj obróbki Wymiar minimaln y [mm] Wymiar maksymal ny [mm] Gruboś ć [mm] Kolor szkła Float 5000 x 2700 clear Ornament 3210 x 2000 clear, brązowe Niskoemisyjne 5000 x 2700 clear 5000 x 2700 szare, brązowe, zielone, niebieskie, clear z powłoką on-line szlif ołówkowy (trapezowy), polerowanie z powłoką of-line 100 x 200 5000 x 2700 3 - 19 szare, brązowe, zielone,

SZKŁO SPECJALNE DIGITAL PRINT OPIS Druk cyfrowy na szkle DIGITAL PRINT wprowadza do konstrukcji budowlanych wielobarwny świat zdjęć i grafik komputerowych, dostępnych dotychczas dla druku na papierach i foliach. Teraz dzięki użyciu farb ceramicznych poddawanych wygrzewaniu podczas hartowania, grafika staje się częścią struktury szyby odporną na pogodę i wandalizm. Teraz wystarczy pomysł, aparat fotograficzny lub aplikacja do tworzenia grafiki. DIGITAL PRINT urzeczywistni przygotowaną pracę w postaci wydruku na szkle.

SZKŁO SPECJALNE DIGITAL PRINT OPIS Dzięki metodzie druku analogicznej do wykorzystywanej w drukarkach komputerowych, DIGITAL PRINT jest bardzo szybki i nie wymaga żadnych dodatkowych prac poza obróbką pliku graficznego. Zastosowanie do druku sześciu kolorów bazowych gwarantuje jakość fotograficzną o rozdzielczości 360 dpi. Dzięki oprogramowaniu umożliwiającemu dzielenie grafiki do nadruku na sąsiadujących ze sobą szybach, można uzyskiwać obrazy wielkoformatowe równe powierzchni fasady szklanej.

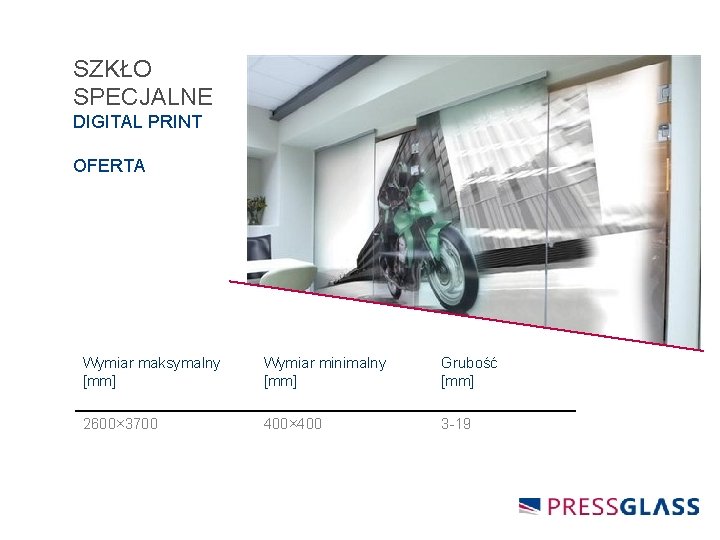

SZKŁO SPECJALNE DIGITAL PRINT OFERTA Wymiar maksymalny [mm] Wymiar minimalny [mm] Grubość [mm] 2600× 3700 400× 400 3 -19

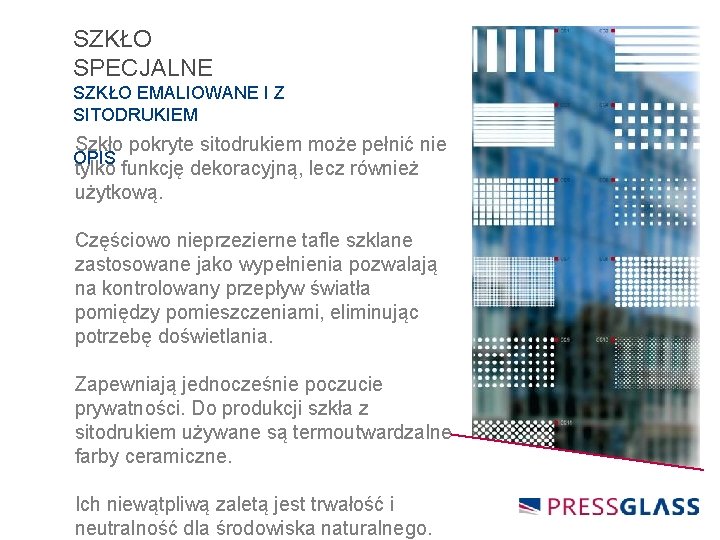

SZKŁO SPECJALNE SZKŁO EMALIOWANE I Z SITODRUKIEM Szkło pokryte sitodrukiem może pełnić nie tylko funkcję dekoracyjną, lecz również użytkową. OPIS Częściowo nieprzezierne tafle szklane zastosowane jako wypełnienia pozwalają na kontrolowany przepływ światła pomiędzy pomieszczeniami, eliminując potrzebę doświetlania. Zapewniają jednocześnie poczucie prywatności. Do produkcji szkła z sitodrukiem używane są termoutwardzalne farby ceramiczne. Ich niewątpliwą zaletą jest trwałość i neutralność dla środowiska naturalnego.

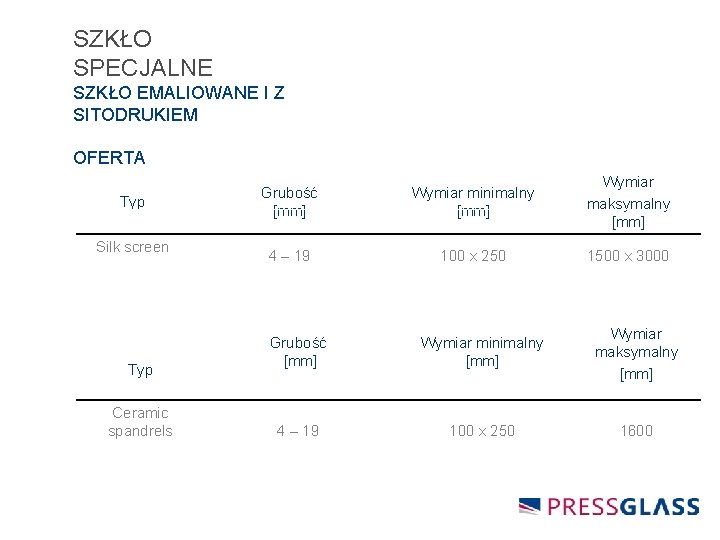

SZKŁO SPECJALNE SZKŁO EMALIOWANE I Z SITODRUKIEM OFERTA Typ Silk screen Typ Ceramic spandrels Grubość [mm] Wymiar minimalny [mm] Wymiar maksymalny [mm] 4 – 19 100 x 250 1500 x 3000 Grubość [mm] Wymiar minimalny [mm] Wymiar maksymalny [mm] 4 – 19 100 x 250 1600

SZKŁO SPECJALNE SZKŁO EMALIOWANE I Z SITODRUKIEM OFERTA Standardowa paleta kolorów Biały. . . . . zbliżony do RAL 9010 lub 9016 Imitacja trawienia. . . brak odpowiednika RAL Jasny żółty. . . . zbliżony do RAL 1016 Żółty cytrynowy. . . zbliżony do RAL 1012 Rdzawa czerwień. . . zbliżony do RAL 3009 Zielony. . . . . zbliżony do RAL 6024 Turkusowy. . . . zbliżony do RAL 5021 Niebieski. . . . . zbliżony do RAL 5005 Czarny. . . . . zbliżony do RAL 9004 lub 900 Siena. . . . . zbliżony do RAL 1011 Szary. . . . . zbliżony do RAL 7031 Jasny szary. . . . zbliżony do RAL 7038 Brąz. . . . . zbliżony do RAL 8004 Brąz czekoladowy. . . zbliżony do RAL 8017

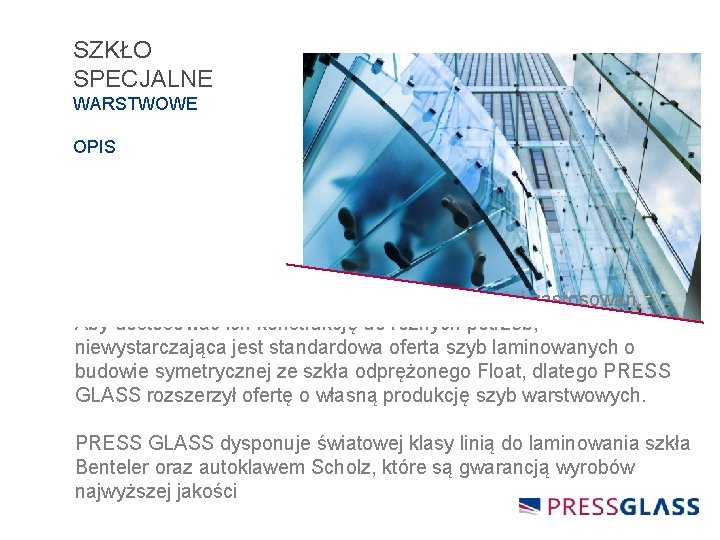

SZKŁO SPECJALNE WARSTWOWE OPIS Szyby warstwowe mają nieograniczone możliwości zastosowań. Aby dostosować ich konstrukcję do różnych potrzeb, niewystarczająca jest standardowa oferta szyb laminowanych o budowie symetrycznej ze szkła odprężonego Float, dlatego PRESS GLASS rozszerzył ofertę o własną produkcję szyb warstwowych. PRESS GLASS dysponuje światowej klasy linią do laminowania szkła Benteler oraz autoklawem Scholz, które są gwarancją wyrobów najwyższej jakości

SZKŁO SPECJALNE WARSTWOWE OFERTA Szkło Odprężo ne Min. grubość 3, 4, 5, 6, 8, szkieł w zestawie 10, 12, 15, [mm] 19 ESG lub TVG ESG 3 4 5, 6, 8 10 12, 15, 1 9 Maks. grubość szkieł w zestawie [mm] 100 Min. Ilość folii o grubości 0. 38 mm 1 Wymiar maksymalny [mm] 2600 x 6000 Wymiar minimalny [mm] 4 1200 x 2500 2440 x 3000 2440 x 5100 250 x 500 Max. waga [kg] - pakietu 1000 2440 x 5000

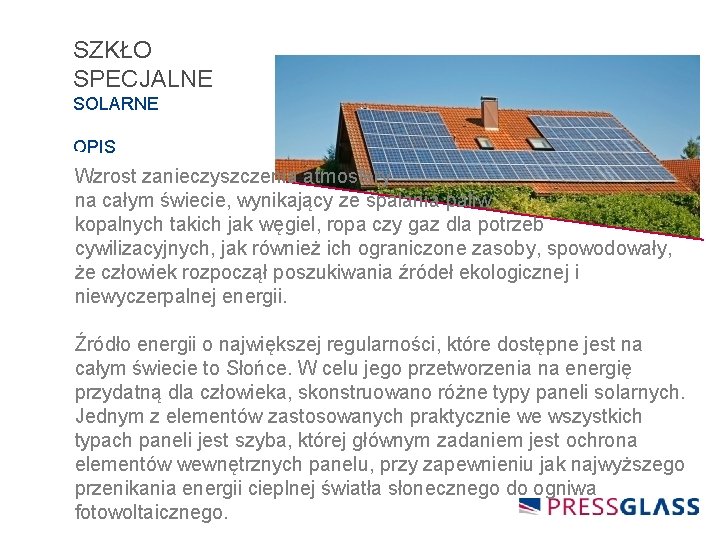

SZKŁO SPECJALNE SOLARNE OPIS Wzrost zanieczyszczenia atmosfery na całym świecie, wynikający ze spalania paliw kopalnych takich jak węgiel, ropa czy gaz dla potrzeb cywilizacyjnych, jak również ich ograniczone zasoby, spowodowały, że człowiek rozpoczął poszukiwania źródeł ekologicznej i niewyczerpalnej energii. Źródło energii o największej regularności, które dostępne jest na całym świecie to Słońce. W celu jego przetworzenia na energię przydatną dla człowieka, skonstruowano różne typy paneli solarnych. Jednym z elementów zastosowanych praktycznie we wszystkich typach paneli jest szyba, której głównym zadaniem jest ochrona elementów wewnętrznych panelu, przy zapewnieniu jak najwyższego przenikania energii cieplnej światła słonecznego do ogniwa fotowoltaicznego.

SZKŁO SPECJALNE SOLARNE OFERTA Firma PRESS GLASS w swojej ofercie posiada dedykowane do kolektorów słonecznych szkło hartowane Eco. Guard Extra. Clear™ Plus o grubości 3; 3, 2 lub 4 mm, które zostało zaaprobowane do użycia w kolektorach słonecznych przez Instytut für Solartechnik SPF w Szwajcarii zgodnie z normą EN 9500. . Znakomicie dobrane surowce, w szczególności użycie piasku o niskiej zawartości żelaza i krzemionki, pozwalają na uzyskanie w produkowanym przez Extra. Clear™ Plus typowego neutralnego wyglądu, a jego charakterystyka wybiega daleko ponad wymagania normy EN 572 -2.

SZKŁO SPECJALNE SOLARNE OFERTA Rodzaj szkła Numer certyfikatu SPF Eco. Guard Extra. Clear Plus 3 mm GUAP 0703000 SGZ Patterned Solar glass 3, 2 mm XINY 0711100 SGZ Eco. Guard Extra. Clear Plus 3, 2 mm GUAP 0802100 SGZ Patterned Solar glass 4 mm XINY 0711200 SGZ Szkło Extra. Clear™ Plus do potrzeb zastosowania w kolektorach Eco. Guard Extra. Clear Plus 4 GUAP 0609200 SGZ słonecznych poddawane jest procesowi hartowania termicznego, mm które podnosi kilkukrotnie jego wytrzymałość mechaniczną na zginanie. Szkło hartowane jest również szkłem bezpiecznym dla użytkowników w klasie 1(C)1.

PRESS GLASS SA Nowa Wies, ul. Kopalniana 9 42 -262 POCZESNA POLAND tel. +48 34 327 50 59 www. pressglass. eu
