ZOBRAZENÍ ZEMĚ skutečný zemský povrch je velice členitý, musíme ho tedy nahradit matematicky jednoduše definovatelnou plochou (referenční) a tu teprve zobrazit do roviny mapy � může to být rovina, ale častěji se používá sférická plocha � referenční elipsoid dobře vystihuje tvar geoidu a Země (někdy stačí nahradit referenční koulí) �
PŘEHLED REFERENČNÍCH PLOCH referenční elipsoid · aproximuje zemské těleso jako celek nebo jen v určité oblasti, dobře matematicky definovatelný · používané elipsoidy: Hayfordův, Besselův, Krasovského, WGS – 84, Clarkův (1880), GRS 80, NAD 192, IAG 196 � referenční koule · plocha konstantní křivosti, vhodné pro zobrazení menších území, max. do průměru 200 km vhodné pro mapy malých měřítek � referenční rovina · pro velmi malá území okrouhlého tvaru o ploše asi 200 km 2 �
KARTOGRAFICKÉ ZOBRAZENÍ je matematicky jednoznačně vyjádřený vztah mezi souřadnicemi bodů na referenční ploše a zobrazovací ploše pomocí zobrazovacích rovnic � zobrazovací rovnice se vyvozují z požadavků kladených na vlastnosti zobrazení, které umožňují i zpětný výpočet � protože referenční plocha (eliptická nebo kulová) a rovinný obraz (mapa) mají rozdílnou křivost, vzniká kartografické zkreslení (deformují se délky, úhly a plochy) �
ROZDĚLENÍ ZOBRAZENÍ Dle zobrazení: § azimutální § válcové § kuželové Dle polohy: § normální (pólová) § příčná (transverzální) § obecná
ROZDĚLENÍ ZOBRAZENÍ Dle zkreslení: § délkojevné (ekvidistanční) · nezkreslují se délky v určitých směrech · mapy vojenské, seismické, automapy a dopravní mapy § plochojevné (ekvivalentní) · nezkreslují se obsahy ploch, velká úhlová zkreslení · mapy geologické, pedologické, politické, klimatické § úhlojevné (konformní) · nezkreslují se úhly, velká plošná zkreslení · mapy klimatické, pro námořní a leteckou navigaci § vyrovnávací (kompenzační)

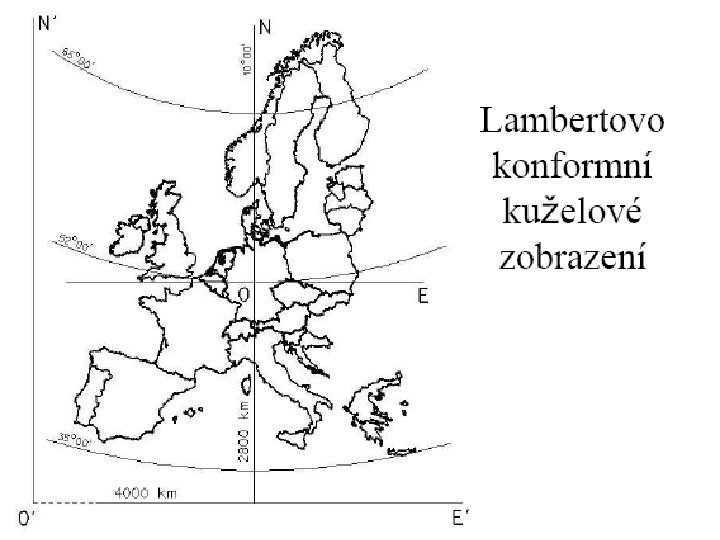

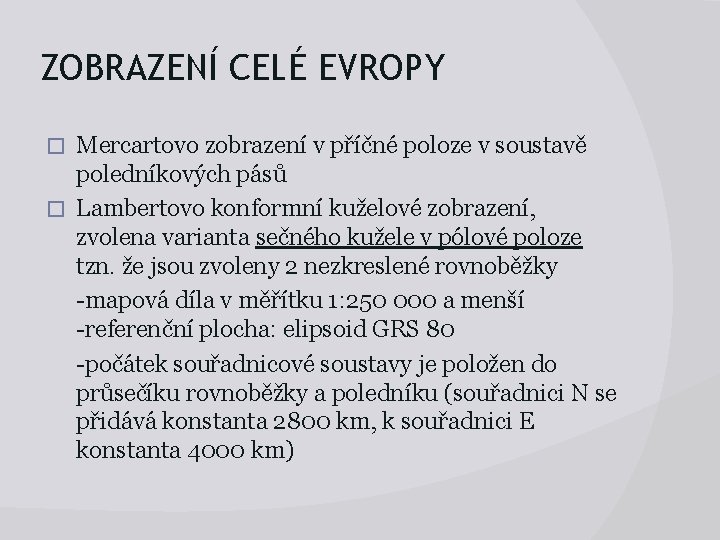

ZOBRAZENÍ CELÉ EVROPY Mercartovo zobrazení v příčné poloze v soustavě poledníkových pásů � Lambertovo konformní kuželové zobrazení, zvolena varianta sečného kužele v pólové poloze tzn. že jsou zvoleny 2 nezkreslené rovnoběžky -mapová díla v měřítku 1: 250 000 a menší -referenční plocha: elipsoid GRS 80 -počátek souřadnicové soustavy je položen do průsečíku rovnoběžky a poledníku (souřadnici N se přidává konstanta 2800 km, k souřadnici E konstanta 4000 km) �

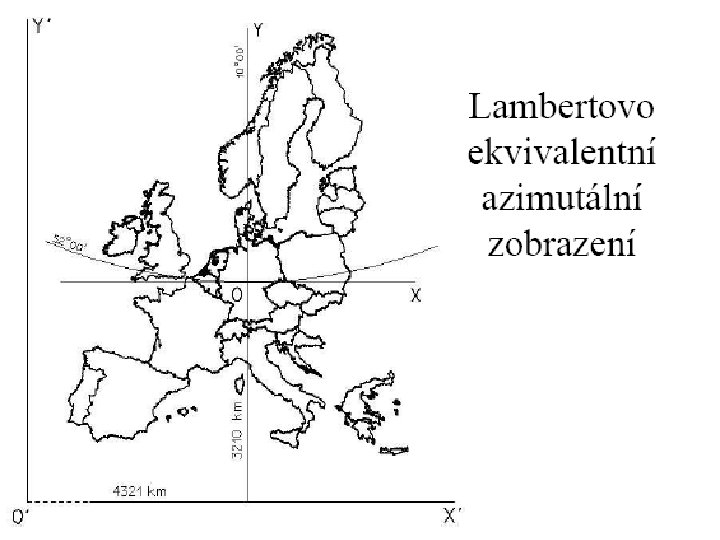

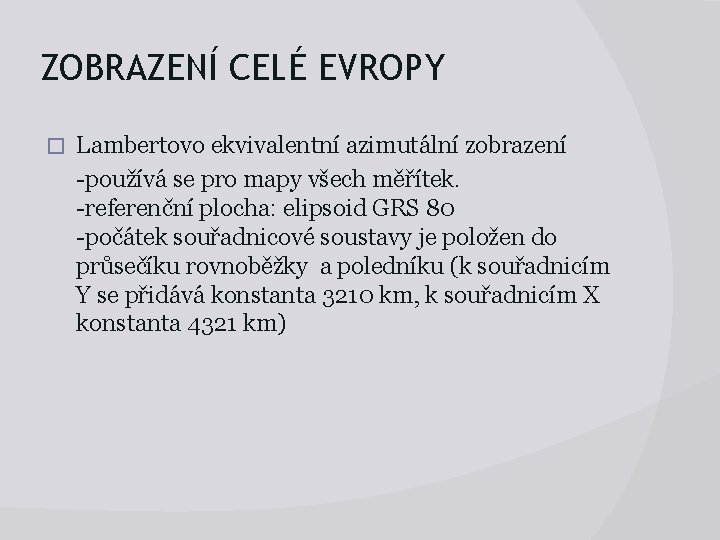

ZOBRAZENÍ CELÉ EVROPY � Lambertovo ekvivalentní azimutální zobrazení -používá se pro mapy všech měřítek. -referenční plocha: elipsoid GRS 80 -počátek souřadnicové soustavy je položen do průsečíku rovnoběžky a poledníku (k souřadnicím Y se přidává konstanta 3210 km, k souřadnicím X konstanta 4321 km)
PŘEHLED
BELGIE referenční plocha: Elipsoid Hayfordův (Hayford International 1924) základní (Laplaceův) bod: Habay-la Neuve (Belgie) � kartografické zobrazení: Lambertovo konformní kuželové zobrazení souřadnicový systém: European Datum of 1950 (ED 50) počátek souřadnicového systému (51° 10' s. š. ; 4° 22' z. d. ) Okrajové rovnoběžky 51° 10' s. š. a 49° 50' s. š. , střední poledník 4° 22' v. d. Dříve se na území Belgie používalo zobrazení Bonneovo �
LUCEMBURSKO referenční plocha: Elipsoid Hayfordův (Hayford International 1924) základní (Laplaceův) bod: Habay-la Neuve (Belgie) � kartografické zobrazení: Projection Gauss Luxembourg (Transverzální Mercatorovo zobrazení) souřadnicový systém: European Datum of 1950 (ED 50) počátek souřadnicového systému (49° 50' s. š. ; 6° 10' v. d. ) střední poledník (nezkreslený) 6° 10' v. d. �
