KARTOGRAFI HAKEKAT PETA Sebagai alat peraga Penyampaian ide

KARTOGRAFI

HAKEKAT PETA � � � Sebagai alat peraga Penyampaian ide Berupa gambaran di dalam ruang, tentang; � penyebaran, � persamaan, � perbedaan sesuatu

SYARAT PETA � UMUM � Tidak boleh “membingungkan” � Harus dapat dimengerti � Memberikan gambaran sesuai dengan tujuan � Harus “sedap dipandang”

SYARAT PETA (khusus) Kelengkapan peta - Judul peta Keterangan atau legenda Skala peta Wilayah yang dipetakan Hal-hal yang penting dan perlu - Tata warna Simbol Proyeksi

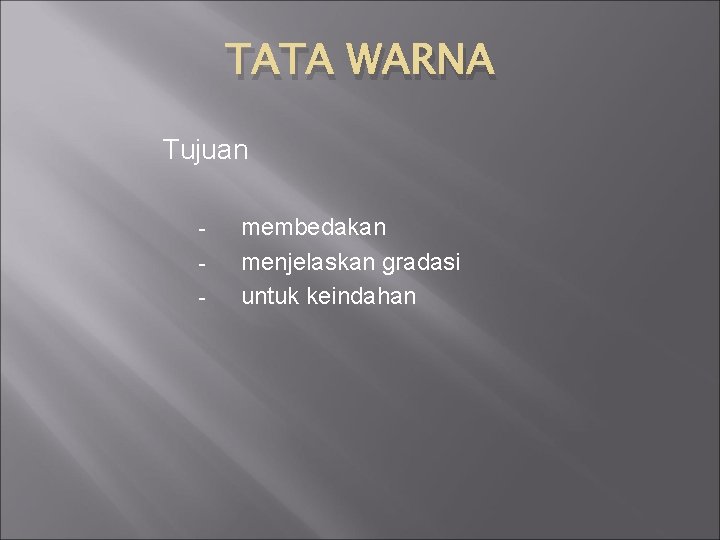

TATA WARNA Tujuan - membedakan menjelaskan gradasi untuk keindahan

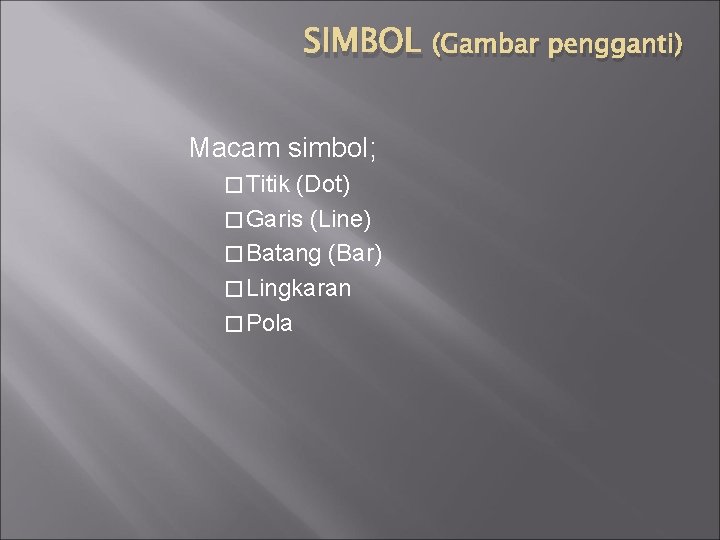

SIMBOL Macam simbol; � Titik (Dot) � Garis (Line) � Batang (Bar) � Lingkaran � Pola (Gambar pengganti)

SIMBOL TITIK Digunakan untuk Tanda ▲ 3500 m = gunung � Kuantitas ● = 100 orang pasien � Penyebaran � Kekurangan Menentukan ukuran titik, nilai, penggambaran pada setiap peta tidak mudah � Peletakan titik harus sesuai dengan kenyataannya �

SIMBOL GARIS Sebagai tanda seperti jalan, sungai tidak saling memotong Menyatakan kwantitas atau Iso-Lines � - Isohyet (garis curah hujan) Isobar (garis angka tekanan udara) Isoterm (garis dengan angka suhu yang sama) Isopleth (garis yang menunjukkan daerah dengan kuantitas yang sama)

SIMBOL BATANG Simbol batang dengan harga tunggal menyatakan satu nilai membandingkan nilai Simbol batang dengan harga majemuk menyatakan suatu kesatuan harga, terdiri dari beberapa bagian yang berlainan

SIMBOL POLA � � Menyatakan perbedaan antara wilayah Memakai interval nilai

SIMBOL LINGKARAN Jenisnya 1. 2. Lingkaran dengan harga majemuk Lingkaran berbanding : - Setiap lingkaran mempunyai nilai Ingin membandingkan sesuatu hal Simbol Bola (Proportional Sphere) 1. Seperti simbol lingkaran berbanding (Lebih sukar membuatnya)

PENAMAAN DALAM PETA Pemberian nama � Permukaan bumi berupa air ditulis miring Laut. . , Danau. . . , Sungai. . . , Rawa. . . , Teluk. . � Pemberian nama lainnya dibuat tegak Gunung…. . , Jalan…. . � Nama daerah harus tetap dibuat Ci Sadane, Jene Berang, Air Komering, Way Seputih

PEWARNAAN SIMBOL � Warna Merah dan Hitam � untuk � Warna Biru � untuk � unsur bangunan dan unsur budaya perairan Warna coklat � untuk garis tinggi

SKALA PETA � Membandingkan ukuran gambar dengan ukuran yang sebenarnya di muka bumi � Skala 1: 25. 000 artinya 1 cm pada peta = 25. 000 cm di lapangan � Bentuk Skala 1 : 50. 000 (skala angka) 0 50 (skala garis)

GRID Koordinat geografi dalam Lintang dan Bujur Tujuan � � memudahkan penunjukan lembaran peta Wilayah dunia dibagi ke dalam beberapa kotak, tiap kotak diberi kode Macamnya UTM (Universal Transverse Mercator) Membentuk bagian dunia antara 800 LS sampai 800 LU Dunia dibagi dalam zona selebar 60 dengan beda antara masing-masing zone 30 menit UPS (Universal Polar Stereographic) Berisi kutub utara dan kutub selatan Diproyeksikan dengan proyeksi stereografik

PROYEKSI PETA Usaha untuk menyatakan bola dunia kebentuk bidang datar Pembandingan Bidang proyeksi 1. Bidang datar (Zenital) - Proyeksi Gnomonik (Proyeksi pada pusat lingkaran) - Proyeksi Stereografik (Proyeksi pada lingkaran) - Proyeksi Orthografik (Proyeksi jauh tidak terbatas) 2. Kerucut (Conical) - Proyeksi kerucut dengan sebuah patokan lintang - Proyeksi kerucut dengan dua buah patokan lintang 3. Silinder (Cylindrical)
