Karte und Koordinaten Ffw Dahlheim Themen Karte UTMProjektion

Karte und Koordinaten Ffw Dahlheim

Themen • Karte • UTM-Projektion • Planzeiger Ffw Dahlheim Karte und Koordinaten

Themen • Karte • UTM-Projektion • Planzeiger Ffw Dahlheim Karte und Koordinaten

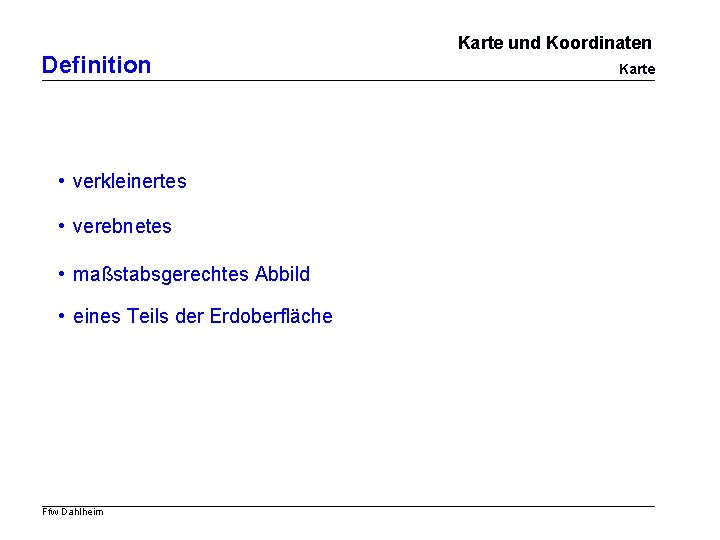

Definition • verkleinertes • verebnetes • maßstabsgerechtes Abbild • eines Teils der Erdoberfläche Ffw Dahlheim Karte und Koordinaten Karte

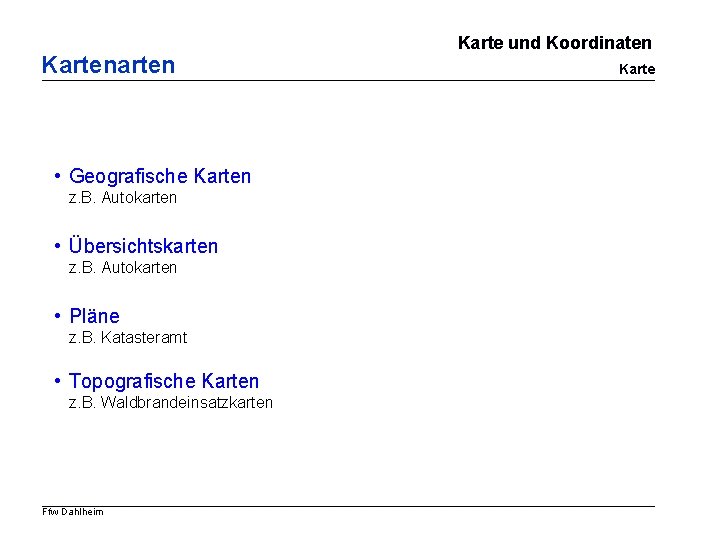

Karten • Geografische Karten z. B. Autokarten • Übersichtskarten z. B. Autokarten • Pläne z. B. Katasteramt • Topografische Karten z. B. Waldbrandeinsatzkarten Ffw Dahlheim Karte und Koordinaten Karte

Topografische Karten • vollständig und geometrisch korrekt • immer großmaßstäbig • Maßstäbe von 1: 10. 000 bis 1: 100. 000 • auf exakter Landvermessung • enthalten Höhendarstellungen • und viele Geländedetails Ffw Dahlheim Karte und Koordinaten Karte

Zeichenerklärung (Legende) Auszug aus der Kartenlegende Ffw Dahlheim Karte und Koordinaten Karte

Maßstab • Verhältnis zwischen Karte und Natur Karte und Koordinaten Karte M 1: 100 000 • in Zentimeter Beispiel: Maßstab 1 : 50. 000 1 cm auf der Karte sind 50. 000 cm in der Natur (oder 500 m / 1/2 km M 1: 50 000 Ffw Dahlheim

Themen • Karte • UTM-Projektion • Planzeiger Ffw Dahlheim Karte und Koordinaten

Geografische Einteilung der Erde • Längengrade (Meridiane) 180 in östliche Richtung 180 in westliche Richtung von 0° Greenwich • Breitengrade 90 in nördliche Richtung 90 in südliche Richtung ausgehend vom Äquator Ffw Dahlheim Karte und Koordinaten UTM Projektion

Einteilung der Erde durch die UTM Projektion UTM = (Universale - Transversale - Mercator – Projektion) • in 60 Zonen 1 Zone = 6 Längengrade Von Ost nach West ab 180. Längengrad (West) • 20 Bänder 1 Band = 8 Breitengrade zwischen 84° nördlicher und 80° südlicher Breite • 1200 Zonenfelder Größe 666 x 888 km am Äquator Ffw Dahlheim Karte und Koordinaten UTM Projektion

100 km Quadrate Die Zonenfelder werden weiter unterteilt in 100 km Quadrate Kennzeichnung durch Doppelbuchstaben 1. Angabe der West – Ost Richtung beginnend bei 180° westlicher Länge A – Z (ohne I und O) 2. Angabe der Süd - Nord Richtung beginnend am Äquator • in den Zonen ungerader Zahl mit A • in den Zonen mit gerader Zahl mit F A – V (ohne I und O) Ffw Dahlheim Karte und Koordinaten UTM Projektion

Karte und Koordinaten Koordinate UTM Projektion Ein Wert, mit dem man einen bestimmten Punkt auf der Karte festlegt 32 U NB 4468 8600 32 Zone U Band 32 U Zonenfeld NB 100 km Quadrat 4468 Ostwert 8600 Nordwert 2 stellig – 10 km genau 4 stellig – 1 km genau 6 stellig – 100 m genau 8 stellig – 10 m genau Ffw Dahlheim

Lagebestimmung Karte und Koordinaten UTM Projektion 100 km Quadrat 5673 km nördlich vom Äquator 524 km östlich (East) vom 0 Längengrad 51 Längengrad nördlich vom Äquator 9 Längengrad östlich vom 0 Längengrad Ffw Dahlheim

Themen • Karte • UTM-Projektion • Planzeiger Ffw Dahlheim Karte und Koordinaten

Karte und Koordinaten Planzeiger Dient zum genauen Ablesen einer Koordinate auf einer Karte. Km-Angabe Maßstab Ffw Dahlheim

Planzeiger anlegen Dieser Punkt Soll bestimmt werden Ffw Dahlheim Karte und Koordinaten Planzeiger

Planzeiger anlegen Ostwert 2404 Nordwert 9344 Die Koordinate lautet: NB 2404 9344 Ffw Dahlheim Karte und Koordinaten Planzeiger

Beachten • Ostwert vor Nordwert • Beim Ablesen des Planzeigers Maßstab der Karte beachten Ffw Dahlheim Karte und Koordinaten Planzeiger
