Karakteristike alata za odvajanje estica Geometrijski oblik otrice

Karakteristike alata za odvajanje čestica Geometrijski oblik oštrice reznog alata: - Osnovni oblik je oblik klina. a – alat, b - leđna površina, c - prednja površina, d – strugotina obrađivanog predmeta obrade.

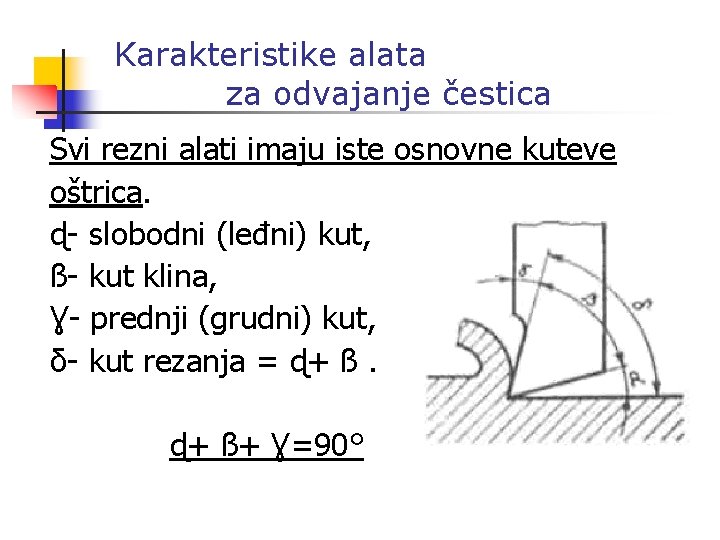

Karakteristike alata za odvajanje čestica Svi rezni alati imaju iste osnovne kuteve oštrica. ɖ- slobodni (leđni) kut, ß- kut klina, Ɣ- prednji (grudni) kut, δ- kut rezanja = ɖ+ ß+ Ɣ=90°

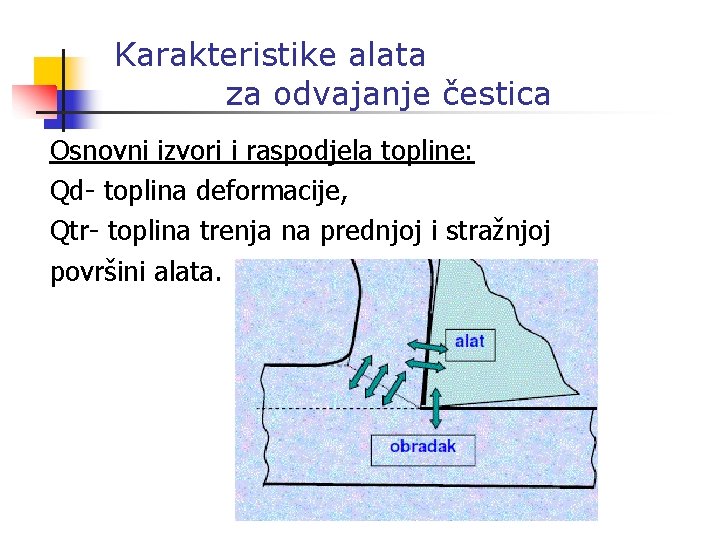

Karakteristike alata za odvajanje čestica Osnovni izvori i raspodjela topline: Qd- toplina deformacije, Qtr- toplina trenja na prednjoj i stražnjoj površini alata.

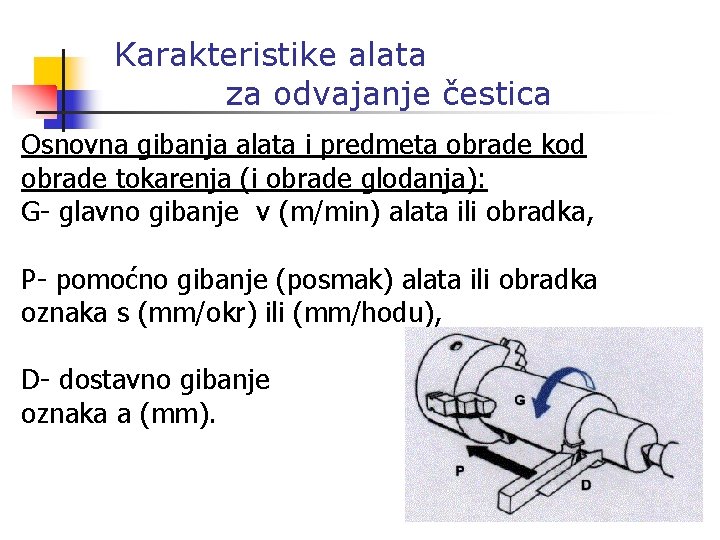

Karakteristike alata za odvajanje čestica Osnovna gibanja alata i predmeta obrade kod obrade tokarenja (i obrade glodanja): G- glavno gibanje v (m/min) alata ili obradka, P- pomoćno gibanje (posmak) alata ili obradka oznaka s (mm/okr) ili (mm/hodu), D- dostavno gibanje oznaka a (mm).

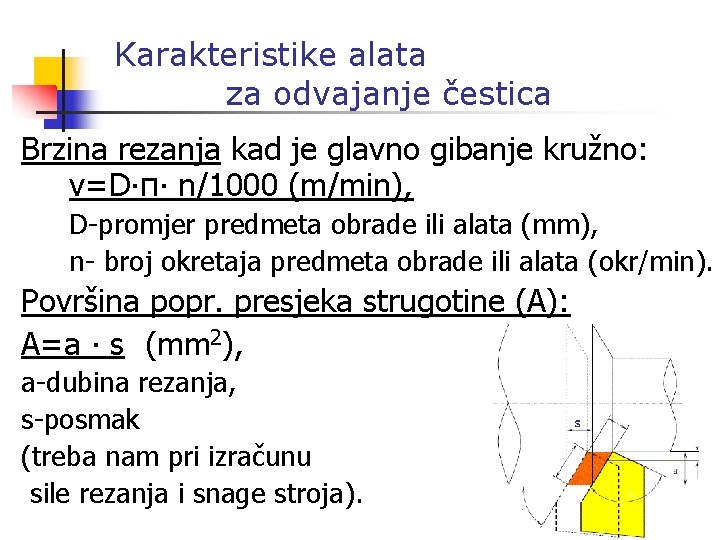

Karakteristike alata za odvajanje čestica Brzina rezanja kad je glavno gibanje kružno: v=D∙π∙ n/1000 (m/min), D-promjer predmeta obrade ili alata (mm), n- broj okretaja predmeta obrade ili alata (okr/min). Površina popr. presjeka strugotine (A): A=a ∙ s (mm 2), a-dubina rezanja, s-posmak (treba nam pri izračunu sile rezanja i snage stroja).

Karakteristike alata za odvajanje čestica Ukupna sila rezanja -je rezultirajuća sila, sastavljena od tri komponente. Međusobni odnos sila rezanja: Fc : Ff : Fp = 5 : 2 : 1 Glavna sila rezanja (Fc): Fc=A∙ ks (N) A – presjek strugotine ks-čvrstoća materijala obrade
