KARAKTERISTIKE ALATA ZA OBRADU ODVAJANJEM ČESTICA

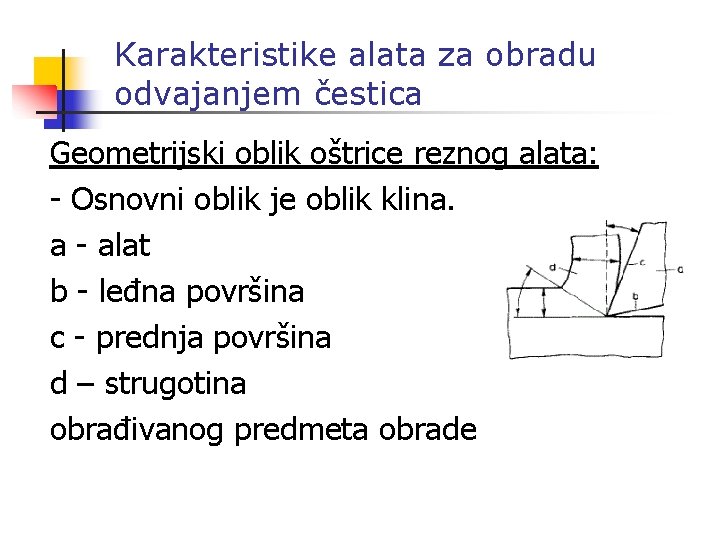

Karakteristike alata za obradu odvajanjem čestica Geometrijski oblik oštrice reznog alata: - Osnovni oblik je oblik klina. a - alat b - leđna površina c - prednja površina d – strugotina obrađivanog predmeta obrade

Karakteristike alata za obradu odvajanjem čestica Svi rezni alati imaju iste osnovne kuteve oštrica. ɖ- slobodni (leđni) kut ß- kut klina Ɣ- prednji (grudni) kut δ- kut rezanja = ɖ+ ß+ Ɣ=90°

Karakteristike alata za obradu odvajanjem čestica Nastanak i vrste strugotine: Strugotina nastaje usljed: plastične deformacije materijala isprednje površine alata A, uz istodobno smicanje u smičnoj zoni Deformacija se odvija u više faza.

Karakteristike alata za obradu odvajanjem čestica Faze nastajanja strugotine: 1 -prodiranje alata, lamela buduće strugotine trapeznog oblika 2 -vlačno naprezanje, stvaranje pukotine ispred oštrice alata 3 -odvajanje strugotine smičnim naprezanjem, klizanje 4 -odvajanje strugotine Ф-kut smicanja AB-ravnina smicanja

Karakteristike alata za obradu odvajanjem čestica Vrsta strugotine ovisi o svojstvu materijala predmeta obrade, brzini rezanja, obliku alata i dr. Oblici u praksi: a- kidana b- rezana c- tekuća

Karakteristike alata za obradu odvajanjem čestica Strugotina različitih materijala dobija se jednostavnije pomoću oblika alatnih pločica

Karakteristike alata za obradu odvajanjem čestica Naslaga na vrhu oštrice, koja može nastati pri obradi, može imati: - korisno djelovanje, - štetno djelovanje.

Karakteristike alata za obradu odvajanjem čestica Osnovni izvori i raspodjela topline: Qd- toplina deformacije Qtr- toplina trenja na prednjoj i stražnjoj površini alata

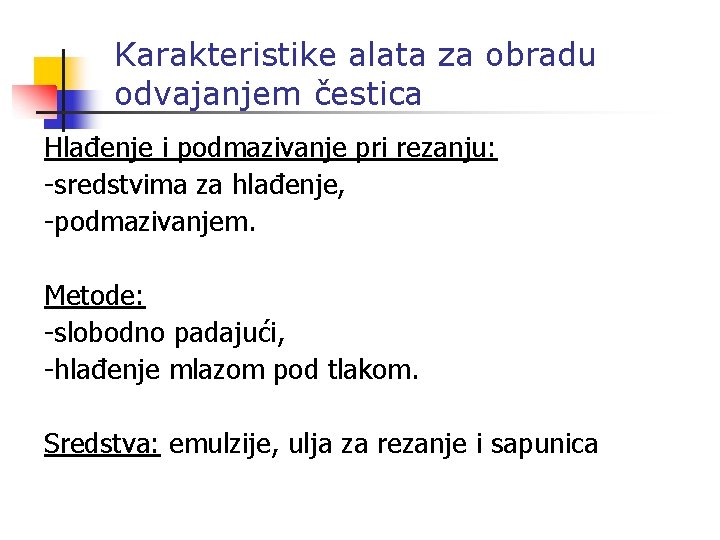

Karakteristike alata za obradu odvajanjem čestica Hlađenje i podmazivanje pri rezanju: -sredstvima za hlađenje, -podmazivanjem. Metode: -slobodno padajući, -hlađenje mlazom pod tlakom. Sredstva: emulzije, ulja za rezanje i sapunica

Karakteristike alata za obradu odvajanjem čestica Osnovna gibanja alata i predmeta obrade kod obrade tokarenja (i obrade glodanja): G- glavno gibanje v (m/min) alata ili obradka P- pomoćno gibanje (posmak) alata ili obradka oznaka s (mm/okr) ili (mm/hodu) D- dostavno gibanje oznaka a (mm)

Karakteristike alata za obradu odvajanjem čestica Primjer osnovnih gibanja alata i predmeta obrade kod obrade glodanja: (isti oblici) -glavno (rotacija al. ) -pomoćno (predmet) -dostavno (alat)

Karakteristike alata za obradu odvajanjem čestica Brzina rezanja (v) -je brzina odvajanja strugotine -predstavlja prijeđeni put alata po predmetu obrade (ili obratno), u smjeru glavnog gibanja u jedinici vremena. Utjecajni faktori: -materijal predmeta obrade -materijal alata -sredstvo za hlađenje i podmazivanje -kvalitet obrađene površine i dr.

Karakteristike alata za obradu odvajanjem čestica Brzina rezanja kad je glavno gibanje kružno: v=Dπ n/1000 (m/min) Površina poprečnog presjeka strugotine (A): A=a*s (mm 2) a-dubina rezanja s-posmak (treba nam pri izračunu sile rezanja i snage stroja)

Karakteristike alata za obradu odvajanjem čestica Sila rezanja – ovisi o čvrstoći materijala, za vrijeme rezanja, koju alat mora svladati. Faktori: -čvrstoća, žilavost i struktura materijala predmeta obrade, -veličina i oblik strugotine, -brzina rezanja, -prednji kut, -oštrica alata i dr.

Karakteristike alata za obradu odvajanjem čestica Ukupna sila rezanja -je rezultirajuća sila od tri komponente Međusobni odnos sila rezanja: Fc : Ff : Fp = 5 : 2 : 1 Glavna sila rezanja (Fc) Fc=A*ks (N) A – presjek strugotine ks-čvrstoća materijala obrade

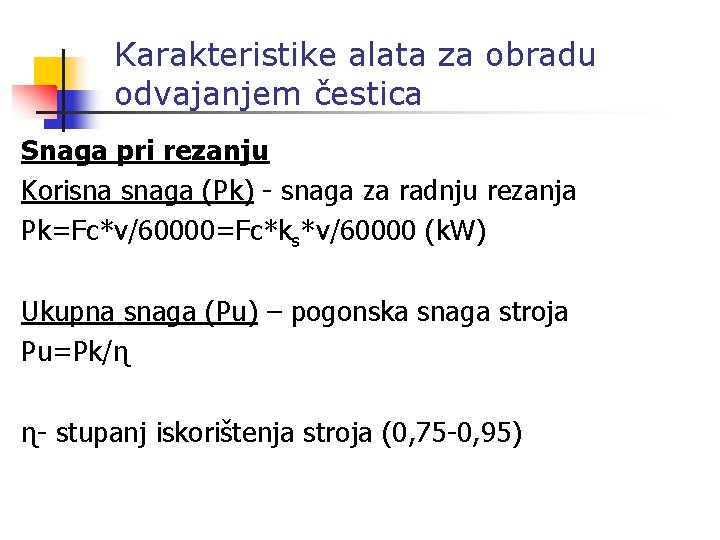

Karakteristike alata za obradu odvajanjem čestica Snaga pri rezanju Korisna snaga (Pk) - snaga za radnju rezanja Pk=Fc*v/60000=Fc*ks*v/60000 (k. W) Ukupna snaga (Pu) – pogonska snaga stroja Pu=Pk/ɳ ɳ- stupanj iskorištenja stroja (0, 75 -0, 95)

Karakteristike alata za obradu odvajanjem čestica Postojanost alata: -je vrijeme koje alat provede u radu između dva oštrenja Trošenje alata: -usljed trenja prednje površine alata i strugotine, -usljed trenja leđne površine alata i obrađene površine obradka (kod jakog trenja i/ili određenog vremena rezanja)

Karakteristike alata za obradu odvajanjem čestica Materijali za izradu reznih alata: 1. Alatni čelici (ugljični do 250 °C, niskolegirani do 350 °C, za ručne rezne alate i djelomično svrdla ) 2. Brzorezni čelici (visokolegirani, izdrže temperature do 670 °C, za rezne alate ) 3. Sinterovani karbidi (kao pločice, svih oblika, mehaničko mjenjane izdrže do 1100 °C ili tvrdo lemljena do 900 °C, velik presjek strugotine, male brzine rezanja, osjetljive na udarce, velik učinak i dobra kvaliteta obrađene površine) 4. Rezna keramika (u obliku pločica, mjenja se mehanički, do 1250 °C, podnose brzine do 300 -400 m/min, osjetljive na promjene temperature, vibracije i udarce ) 5. Dijamant (do 1800 °C, za velike brzine, pri specij. finoj obradi )
