KARAKTERISTIK KAPASITOR DAN PARAMETERNYA Oleh Marojahan Tampubolon STMIK

KARAKTERISTIK KAPASITOR DAN PARAMETERNYA Oleh Marojahan Tampubolon STMIK POTENSI UTAMA

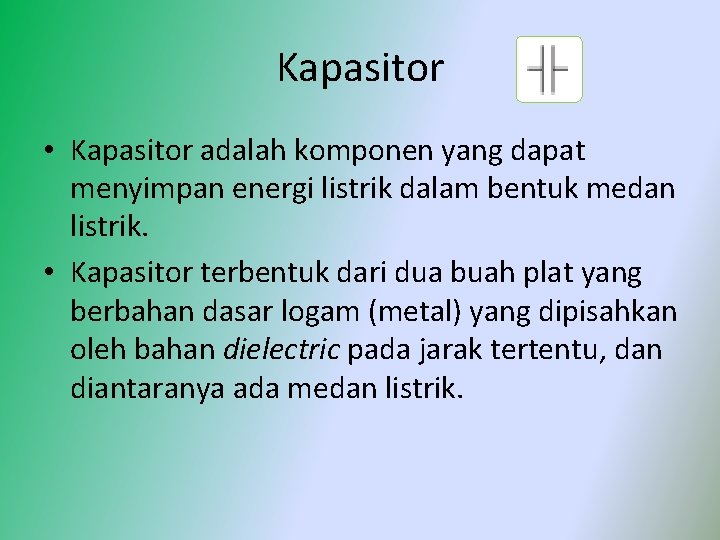

Kapasitor • Kapasitor adalah komponen yang dapat menyimpan energi listrik dalam bentuk medan listrik. • Kapasitor terbentuk dari dua buah plat yang berbahan dasar logam (metal) yang dipisahkan oleh bahan dielectric pada jarak tertentu, dan diantaranya ada medan listrik.

Bentuk Fisik

Struktur Sederhana

Kapasitansi Medan Listrik Dimulai (positif) dari Muatan diakhiri pada muatan lain (Negatif).

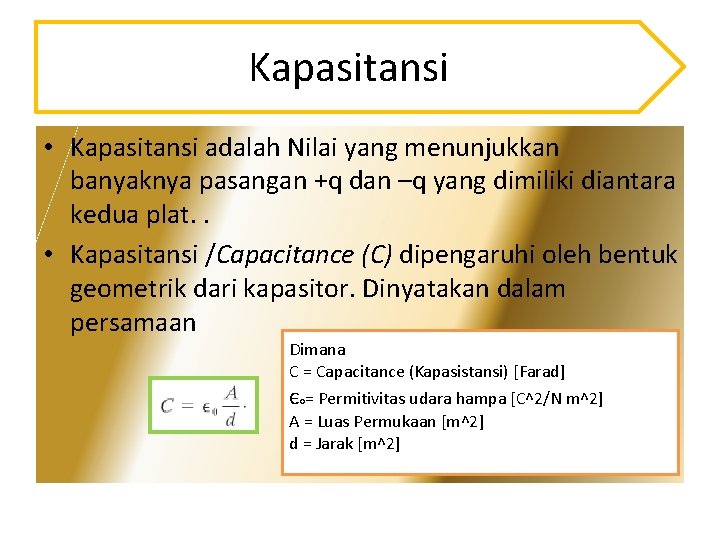

Kapasitansi • Kapasitansi adalah Nilai yang menunjukkan banyaknya pasangan +q dan –q yang dimiliki diantara kedua plat. . • Kapasitansi /Capacitance (C) dipengaruhi oleh bentuk geometrik dari kapasitor. Dinyatakan dalam persamaan Dimana C = Capacitance (Kapasistansi) [Farad] єo= Permitivitas udara hampa [C^2/N m^2] A = Luas Permukaan [m^2] d = Jarak [m^2]

Kapasitansi • Nilai kapasistansi hanya tergantung pada bentuk geometrik kapasitor, tidak tergantung pada muatan (Q) ataupun tegangan (V) sekalipun persamaan untuk muatan adalah

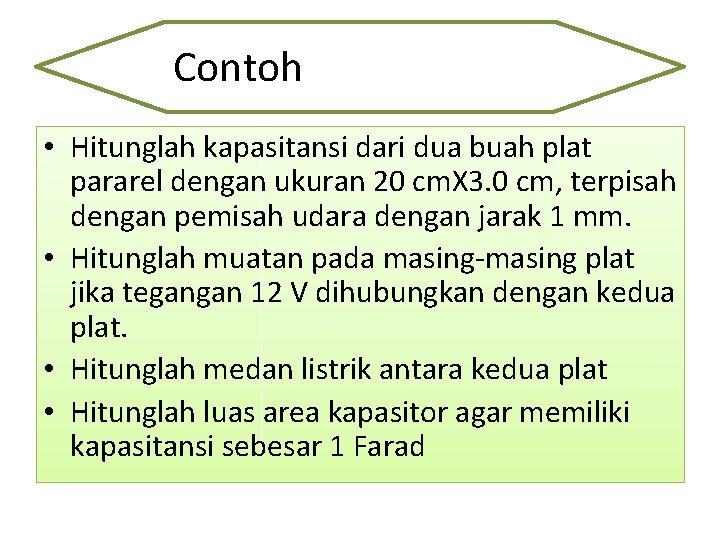

Contoh • Hitunglah kapasitansi dari dua buah plat pararel dengan ukuran 20 cm. X 3. 0 cm, terpisah dengan pemisah udara dengan jarak 1 mm. • Hitunglah muatan pada masing-masing plat jika tegangan 12 V dihubungkan dengan kedua plat. • Hitunglah medan listrik antara kedua plat • Hitunglah luas area kapasitor agar memiliki kapasitansi sebesar 1 Farad

Dielectric • Celah kapasitor diisi oleh material dengan permitivitas tertentu. Nilai kapasitansi akan dipengaruhi oleh jenis bahanya. Bahan-bahan yang digunakan untuk mengisi celah ini disebut bahan dielectric. • Kapasitansi untuk kapasitor dengan jenis bahan tertentu adalah:

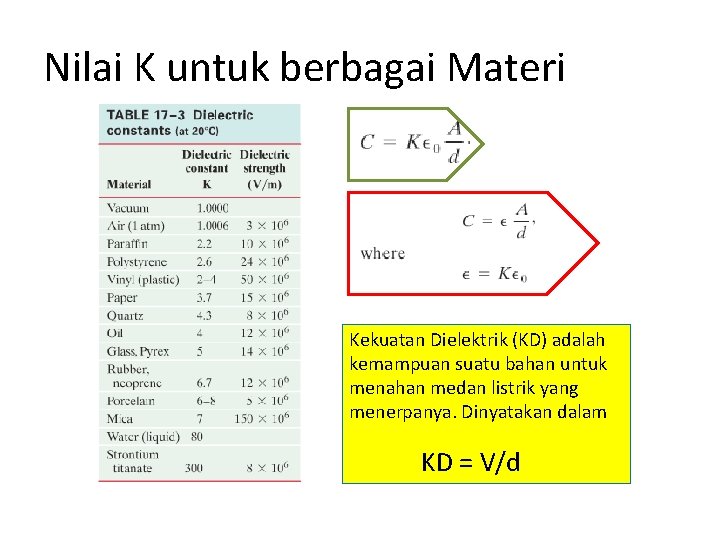

Nilai K untuk berbagai Materi Kekuatan Dielektrik (KD) adalah kemampuan suatu bahan untuk menahan medan listrik yang menerpanya. Dinyatakan dalam KD = V/d

Energi Kapasitor • Energi yang tersimpan pada kapasitor dinyatakan dalam persamaan. • Karena Q=C. V maka persamaan menjadi

Aplikasi Kapasitor Tombol pada keyboard menggunakan prinsip kapasitor. Apabila tombol ditekan maka jarak akan berkurang dan kapasitansi bertambah dan akan terdeteksi secara elektronik. Sedangkan camera flash dapat menyimpan energi listrik dan melepaskanya dalam waktu yang singkat.

Kapasitor dalam rangkaian listrik • Symbol • Dihubungkan Secara Seri

Hubungan Pararel

Soal 1. Hitunglah kapasitansi dari dua buah kapasitor denngan kapasitansi 6 µc dan 4 µc jika dihubungkan secara: - Pararel - Seri 2. Berapa kapasitansi yang harus dihubungkan seri dengan sebuah kapasitor 30 µc agar kapasitansi ekivalennya menjadi 12 µc

Soal
