Kapitel 5 Sprechfunkbetrieb Lehrgang Sprechfunker Feuerwehr und Katastrophenschutzschule

Kapitel 5 Sprechfunkbetrieb Lehrgang „Sprechfunker“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 1

5. 1 Funkrufnamen Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 2

ZUSAMMENSETZUNG DER FUNKRUFNAMEN Florian Musterstadt 1 / 44 / 2 BOS Kennwort Einsatzbereich (Gemeindename) Standort Nr. (Wache) Fahrzeugart (Taktische Kennziffer) Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Lfd. Nr. des Fahrzeuges gleicher Art Folie 3

BOS-KENNWÖRTER ANDERER ORGANISATIONEN Organisation BOS Kennwort Arbeiter-Samariter-Bund Sama Bundesverband Rettungshunde e. V. (BHR) Antonius Deutsche Lebens-Rettungs-Gesellschaft e. V. Pelikan Deutsches-Rotes-Kreuz Rotkreuz Feuerwehr Florian Johanniter-Unfall-Hilfe Akkon Katastrophenschutz Kater Malteser Hilfsdienst Johannes Polizei Nette Rettungshubschrauber Christoph Technisches Hilfswerk Heros Zugelassene Private Rettung Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 4

Taktische Kennziffern Leitungs- und Führungspersonal 01 02 03 04 05 06 07 08 09 Kreis- /Stadtfeuerwehrinspekteur Stellvertreter frei Feuerwehrtechnische Bedienstete frei Gefahrstoffzug frei Leiter Fernmeldedienst KFI stv. KFI GSZ Die Nullen werden im Klartext nicht gesprochen. Der Funkrufname bezieht sich auf die jeweilige Funktion und kann geräteunabhänig verwendet werden. Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 5

Taktische Kennziffern Einsatzleitwagen, SEG, Sonderfahrzeuge und Mannschaftstransportwagen 10 11 12 13 14 15 -1 15 -2 15 -3 15 -4 15 -5 15 -6 bis 9 16 -1 16 -2 16 -3 16 -4 16 -5 16 -6 bis 9 17 -1 17 -2 17 -3 bis 5 17 -6 17 -7 bis 9 18 19 Kommandowagen Einsatzleitwagen 1 Einsatzleitwagen 2 Flugbeobachter Führungskraftwagen SEG-S-Führung Arzttruppkraftwagen Gerätewagen San Gerätewagen Technik Patientendekontamination frei (z. b. V. ) SEG-B-Führung Gerätewagen Betreuung Gerätewagen Technik Betreuungskraftwagen PSU (Notfallnachsorge, Notfallseelsorge, Krisenintervention) frei (z. b. V. ) SEG-V-Führung Küchenkraftwagen frei (z. b. V. ) Blut- und Organtransport frei (z. b. V. ) Mannschafttransportfahrzeug mit Ladefläche Mannschafttransportfahrzeug Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Kdo. W ELW 1 ELW 2 Flu. B FüKW Arzt-Tr. -KW GW-San GW-Tech Pat. Dekon GW-Betr GW-Tech Betr. KW Kü-KW MTW-L (RP) MTF (RP), MTW Folie 6

Taktische Kennziffern Tank- und Pulverlöschfahrzeuge 20 21 22 23 24 25 26 27 28 29 frei Tanklöschfahrzeug mit Truppbesatzung z. GG ≤ 12, 5 t (z. B. TLF 8/18, TLF 16/24 -Tr) Tanklöschfahrzeug 8 (Bund) Tanklöschfahrzeug mit Staffelbesatzung (z. B. TLF 16/25 -St) Tanklöschfahrzeug (mit Truppbesatzung) z. GG > 12, 5 t (z. B. TLF 16/45, TLF 20/40, TLF 24/48, TLF 24/50) Tanklöschfahrzeug 20/40 -SL frei Trocken-Tanklöschfahrzeug 16 Trockenlöschfahrzeug 750 Sonstige Löschfahrzeuge Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz TLF 8 (Bund) TLF 20/40 -SL Tro. TLF 16 Tro. TLF 750 Folie 7

Taktische Kennziffern Hubrettungsfahrzeuge 30 31 frei 32 33 34 Drehleiter 12 -9 Drehleiter 18 -12 Drehleiter 23 -12 35 36 frei 37 Teleskopgelenkmast 18 -12 (als Hubrettungsfahrzeug) Teleskopgelenkmast 23 -12 (als Hubrettungsfahrzeug) Sonstige Hubrettungsfahrzeuge 38 39 Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz DL/DLK 12 -9 DL/DLK 18 -12 DL/DLK 23 -12 TGM 18 -12 TGM 23 -12 Folie 8

Taktische Kennziffern Löschgruppen- und sonstige Löschfahrzeuge 40 41 42 43 44 45 46 47 48 49 Kleinlöschfahrzeug Löschgruppenfahrzeug ohne Löschwassertank (z. B. LF 8, ohne LF 16 TS) Löschgruppenfahrzeug mit Löschwassertank 6, 5 t < z. GG < 9 t (z. B. MLF, LF 8/6, LF 10/6, St. LF 10/6) Löschgruppenfahrzeug mit Löschwassertank z. GG > 9 t (z. B. LF 10/6, LF 16/12) Löschgruppenfahrzeug mit Löschwassertank z. GG < 9 t (z. B. LF 16, LF 16/12, HLF 10/10) Löschgruppenfahrzeug LF 16 -TS Löschgruppenfahrzeug 24 Hilfeleistungslöschfahrzeug 20/16 Tragkraftspritzenfahrzeug Wasser Gerätewagen Tragkraftspritze Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz KLF LF… LF 10/6 LF 20/16 LF 16/12 HLF 10/10 LF 16 -TS LF 24 HLF 20/16 TSF-W GW-TS Folie 9

Taktische Kennziffern Rüst- und Gerätewagen 50 51 52 53 Voraus-Rüstwagen 1/2 Rüstwagen (neu) Mehrzweckfahrzeug-Dekon/Dekon-P 54 Gerätewagen-Gefahrstoff 1 Mehrzweckfahrzeug-Gefahrstoff Gerätewagen-Gefahrstoff 2 Gerätewagen-Atemschutz-Strahlenschutz Gerätewagen-Wasserrettung Messtruppfahrzeug-Gefahrstoff Gerätewagen-Messtechnik Messtruppfahrzeug-Strahlenschutz 55 56 57 58 59 Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz VRW RW 1/RW 2 RW MZF-Dekon-P GW-G 1/GW-Öl MZF-G GW-G 2 GW-AS GW-W Mef-G GW-Mess Mef-S/Erkund (ABC-Er. KW) Folie 10

Taktische Kennziffern Schlauch- und Wechselladerfahrzeuge 60 61 62 63 64 65 66 67 68 69 frei Schlauchwagen 1000 frei Schlauchwagen 2000 – Trupp frei Wechselladerfahrzeug frei Sonstige Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz SW 1000 SW 2000 (Tr) WLF Folie 11

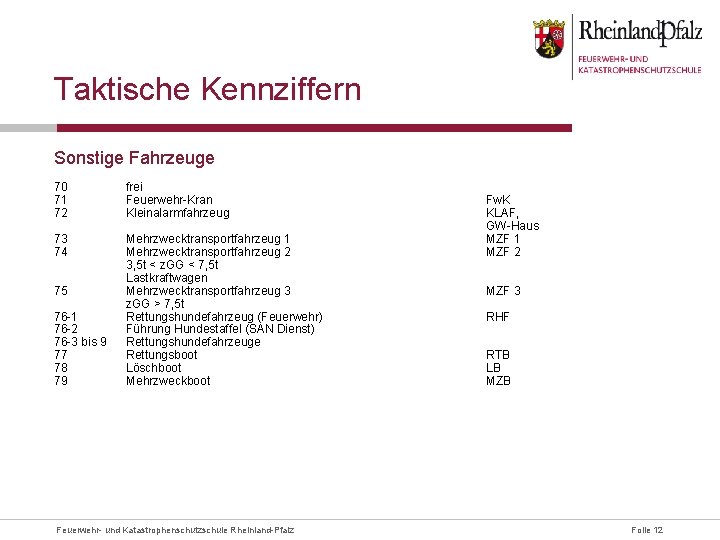

Taktische Kennziffern Sonstige Fahrzeuge 70 71 72 frei Feuerwehr-Kran Kleinalarmfahrzeug 73 74 Mehrzwecktransportfahrzeug 1 Mehrzwecktransportfahrzeug 2 3, 5 t < z. GG < 7, 5 t Lastkraftwagen Mehrzwecktransportfahrzeug 3 z. GG > 7, 5 t Rettungshundefahrzeug (Feuerwehr) Führung Hundestaffel (SAN Dienst) Rettungshundefahrzeuge Rettungsboot Löschboot Mehrzweckboot 75 76 -1 76 -2 76 -3 bis 9 77 78 79 Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Fw. K KLAF, GW-Haus MZF 1 MZF 2 MZF 3 RHF RTB LB MZB Folie 12

Taktische Kennziffern Rettungsdienst 80 -1 80 -2 bis 4 80 -5 bis 7 80 -8 und 9 81 82 -1 bis 7 82 -8 und 9 83 -1 bis 9 84 -1 bis 9 85 -1 bis 9 86 -1 bis 9 87 -1 bis 6 87 -7 bis 9 88 89 Ärztlicher Leiter Rettungsdienst Leitender Notarzt Organisatorischer Leiter frei (z. b. V. ) Notarztwagen und Baby-Notarztwagen Notarzteinsatzfahrzeug Ärztlicher Bereitschaftdienst Rettungs-/Intensivtransportwagen (öffentlich-rechtlicher Rettungsdienst) Notfallkrankenwagen Krankentransportwagen (Öffentlich rechtlicher Rettungsdienst) Rettungstransportwagen der SEG / OV Krankentransportwagen Bund Multifunktionsbusse Land Luftrettungsmittel Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz ÄLRD LNA Org. L NAW und Baby-NAW NEF ÄBD RTW / ITW KTW RTW/SEG KTW (Bund) GRTW (Land) Folie 13

Taktische Kennziffern Zur besonderen Verwendung (ohne zugeordnetes Funkgerät) 90 91 92 93 Wehrleiter Stellvertretender Wehrleiter Tragbare Sprechfunkgeräte – 4 m -Band We. Ltr stv. We. Ltr Wehrführer Zugführer/Feuerwehr Gruppenführer/Feuerwehr Höhenrettung/Bergwacht frei We. Fü ZFü Gr. Fü 94 95 96 97 98 99 Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 14

Taktische Kennziffern Ortsfeste Landfunkstellen 200 2. Feuerwache / Feuerwehrhaus / Rettungswache / Dienststelle 300 3. Feuerwache / Feuerwehrhaus / Rettungswache / Dienststelle Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 15

5. 2 Kommunikation Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 16

DER ANRUF Rufname der Gegenstelle „Florian Hemmessen 44 Betriebswort „von“ von Eigener Rufname Florian Ahrtal Betriebswort „kommen“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz kommen“ Folie 17

DIE ANRUFANTWORT Betriebswort „Hier“ „Hier Eigener Rufname Florian Hemmessen 44 Betriebswort „kommen“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz kommen“ Folie 18

GESPRÄCHSABWICKLUNG GESPRÄCHSABSCHLUSS • Frage: „Wo ist ihre Übungsstelle? Kommen!“ • „Piuswiese, kommen!“ • Frage: „Übungsdauer? Kommen!“ • „ 44 hat die Übung soeben beendet und verlässt die Übungsstelle in fünf Minuten, kommen. “ • „Verstanden – Ende. “ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 19

VERKÜRZTES VERFAHREN DER EINZELNACHRICHT Rufname der Gegenstelle, Betriebswort „von“, Eigener Rufname, Nachricht, „Florian Ahrtal Von 44, Übung Piuswiese beendet, Rückfahrt, Kommen. “ Betriebswort „kommen“ Betriebswort „Hier“ Eigener Rufname, Betriebswort „Verstanden – Ende“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz „Hier Florian Ahrtal, Verstanden, Ende. “ Folie 20

SAMMELRUF UND DURCHSAGE Betriebswort „Hier“, Eigener Rufname, „an Alle“, Rufname der ersten Gegenstelle, Betriebswort „kommen“. „Hier Florian Ahrtal, an Alle, Florian Hemmessen 11, Kommen. “ Anrufantwort „Hier Florian Hemmessen 11, kommen. “ Rufname der zweiten Gegenstelle, Betriebswort „kommen“. „Florian Hemmessen 44, kommen. “ Anrufantwort „Hier Florian Hemmessen 44, kommen. “ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 21

SAMMELRUF UND DURCHSAGE Betriebswort „Hier“, Eigener Rufname, Gesprächsinhalt, Rufname der ersten Gegensprechstelle, Betriebswort „kommen“. „Hier Florian Ahrtal, Übung Piuswiese beendet! Florian Hemmessen 11, Kommen. “ Anrufantwort „Hier Florian Hemmessen 11 Verstanden, Ende. “ Anrufantwort der zweiten Gegenseite Hier Florian Hemmessen 44, Verstanden, Ende. “ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 22

GRUPPENWECHSEL 1. 2. 3. 4. 5. 6. • Alle zum Funkverkehrskreis gehörenden Funkstellen werden von der Betriebsleitung über Sammelruf gerufen • Der Gruppenwechsel wird angekündigt • Die Empfangsbestätigung jeder Funkstelle ist einzuholen • Der Gruppenwechsel wird angeordnet • Die Funkstelle schaltet die Gruppe um • Die Betriebsleitung führt Verständigungsbetrieb durch Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 23

GRUNDSÄTZE BEI DER GESPRÄCHSABWICKLUNG • Höflichkeitsformen unterlassen • Gesprächsteilnehmer mit „Sie“ anreden • Deutlich sprechen • Nicht zu laut sprechen • Nicht zu schnell sprechen • Abkürzungen vermeiden • Personennamen möglichst vermeiden • Zahlen unverwechselbar aussprechen • Eigennamen oder schwere Verständliche Wörter gegebenenfalls buchstabieren Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 24

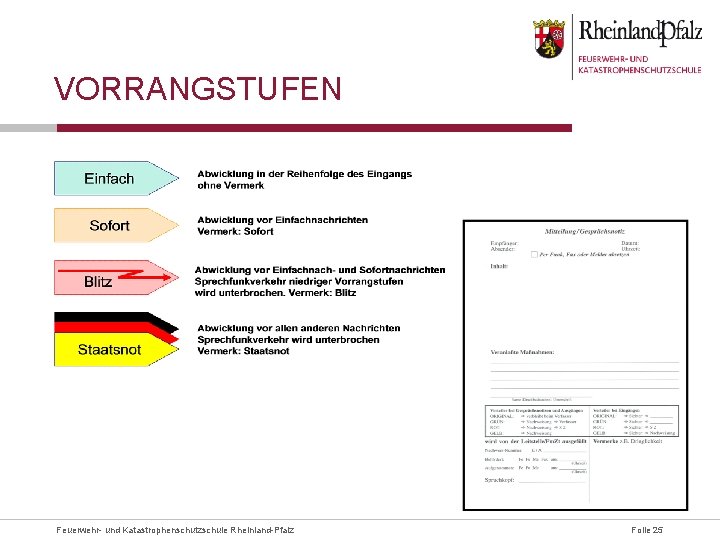

VORRANGSTUFEN Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 25

BETRIEBSWÖRTER „Von“ Dient der Verbindung von zwei Rufnamen beim Anruf „Sie“ Alle Teilnehmer sind im Sprechfunkverkehr sind mit „Sie“ anzusprechen „Kommen“ Aufforderung an die Gegenstelle zur Antwort „Ich berichtige“ Ankündigung der sendenden Sprechfunkstelle zur Berichtigung eines Sprechoder Textfehlers „Ich wiederhole“ Ankündigung der sendenden Sprechfunkstelle zur Wiederholung eines Nachrichtentextes „Wiederholen Sie“ Aufforderung an die Gegenstelle den gesamten Nachrichtentext zu wiederholen „Wiederholen Sie ab…“ (alles ab…, alles zwischen…, alles vor…) Aufforderung an die Gegenstelle Teile des Nachrichtentext zu wiederholen „Buchstabieren Sie“ Aufforderung an die Gegenstelle, ein schwer verständliches Wort zu buchstabieren „Ich buchstabiere“ Ankündigung einer sendenden Sprechfunkstelle, ein schwer verständliches Wort zu buchstabieren „Frage“ Ankündigung einer sendenden Sprechfunkstelle, dass eine Fragestellung folgt „Verstanden“ Bestätigung über den vollständigen Empfang einer Nachricht „Ende“ Beenden des Sprechfunkverkehrs Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 26

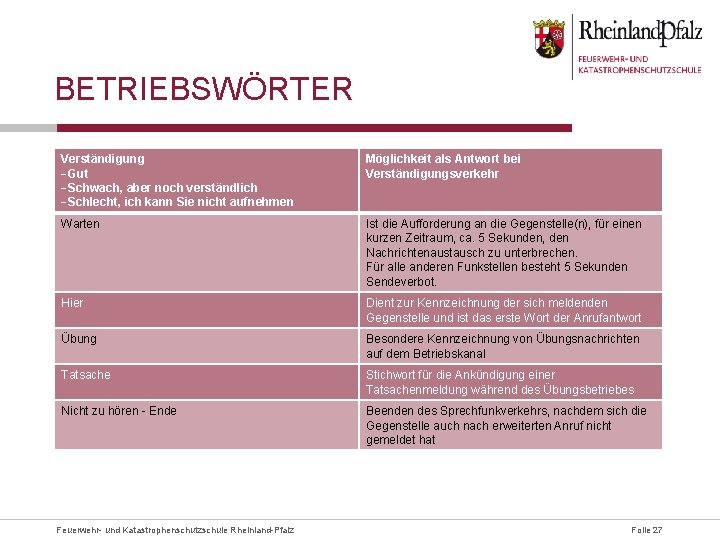

BETRIEBSWÖRTER Verständigung -Gut -Schwach, aber noch verständlich -Schlecht, ich kann Sie nicht aufnehmen Möglichkeit als Antwort bei Verständigungsverkehr Warten Ist die Aufforderung an die Gegenstelle(n), für einen kurzen Zeitraum, ca. 5 Sekunden, den Nachrichtenaustausch zu unterbrechen. Für alle anderen Funkstellen besteht 5 Sekunden Sendeverbot. Hier Dient zur Kennzeichnung der sich meldenden Gegenstelle und ist das erste Wort der Anrufantwort Übung Besondere Kennzeichnung von Übungsnachrichten auf dem Betriebskanal Tatsache Stichwort für die Ankündigung einer Tatsachenmeldung während des Übungsbetriebes Nicht zu hören - Ende Beenden des Sprechfunkverkehrs, nachdem sich die Gegenstelle auch nach erweiterten Anruf nicht gemeldet hat Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 27

AUSSPRACHE VON BUCHSTABEN (INLAND) Buchstabe Inland (DIN 5009) A Anton O Otto Ä Ärger Ö Ökonom B Berta P Paula C Cäsar Q Quelle Ch Charlotte R Richard D Dora S Samuel E Emil Schule F Friedrich ß Eszett G Gustav T Theodor H Heinrich U Ulrich I Ida Ü Übermut J Julius V Viktor K Kaufmann W Wilhelm L Ludwig X Xanthippe M Martha Y Ypsilon N Nordpol Z Zacharias / Zeppelin Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 28

AUSSPRACHE VON ZAHLEN Zahl Ausgesprochen 0 nuhl 33 Drreiundddreisich 1 Eines 40 Fieärzich 2 Zwo 44 Fieärrundfieärzich 3 Drrei 50 Fünnefzich 4 Fieärr 55 Fünneffundfünfzich 5 Fünneff 60 Sechszich 6 Sechs 66 Sechsundsechzich 7 Siebänn 70 Siebännzich 8 Acht 77 Siebännundsiebännzich 9 Noihn 80 Achtzig 10 Zähn 88 Achtundachtzich 11 Älff 90 Noihnzich 12 Zewwölff 99 Noihnundnoihnzich 13 Drreizähn 100 Einsshundärrt 14 Fierzähn 113 Einsshundärrtunddreizähn 15 Fünneffzähn 200 Zwohundärrt 16 Sechszähn 900 Noihnhundärrt 20 Zwanzich 1000 Einsstausend 21 Einssundzwanzich 1030 Einss-nuhl-drrei-nuhl 22 Zwoundzwanzich 2000 Zwotausend Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 29

5. 3 MELDUNGEN Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 30

RÜCKMELDUNGEN NACH DIN 14011 TEIL 8 1. • Abmeldung / Ausrückmeldung 2. • Eintreffmeldung 3. • Lagemeldung 4. • Nachforderung 5. • Schlussmeldung 6. • Zurückmeldung 7. • Bereitmeldung Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 31

5. 4 Gerätekunde Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 32

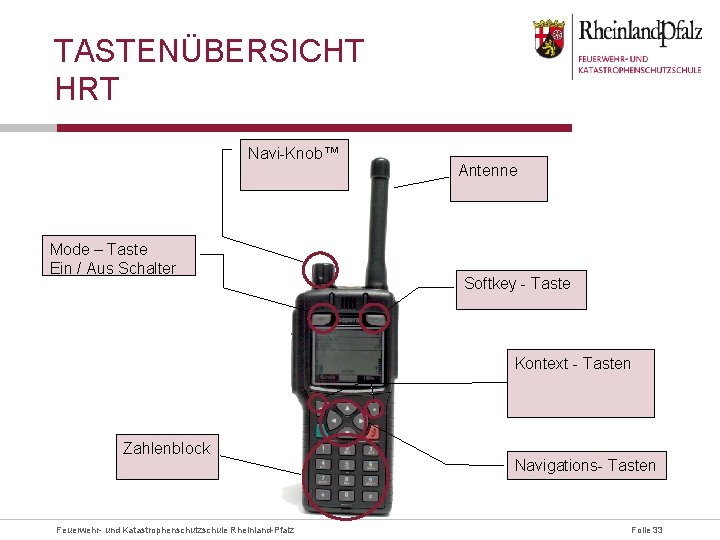

TASTENÜBERSICHT HRT Navi-Knob™ Mode – Taste Ein / Aus Schalter Antenne Softkey - Taste Kontext - Tasten Zahlenblock Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Navigations- Tasten Folie 33

TASTENÜBERSICHT HRT Notruf-Taste Sidekey - Taste Sprechtaste Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 34

TASTENÜBERSICHT MRT Navi – Knob™ Ein / Aus Schalter Navigations. Tasten Notruf Tastatur Kontext Tasten Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 35

EINSCHALTEN AUSSCHALTEN Einschalten: Mode-Taste Zum Einschalten die Mode-Tasten kurze Zeit gedrückt halten Ausschalten: Zum Ausschalten die Mode-Taste längere Zeit gedrückt halten Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 36

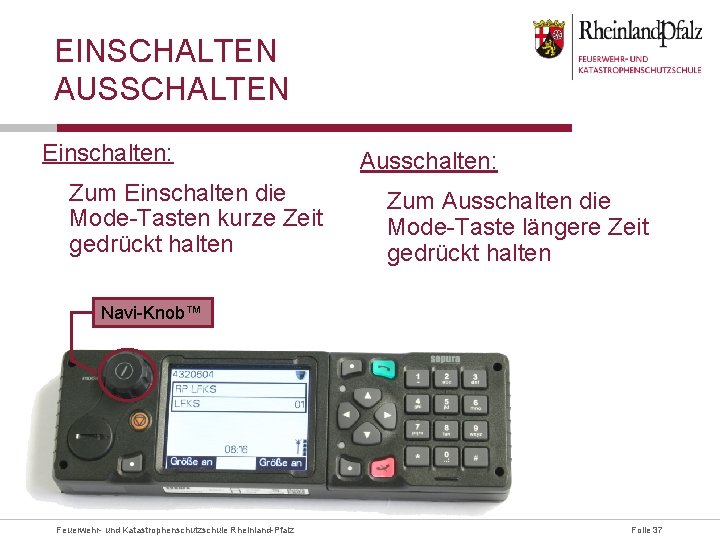

EINSCHALTEN AUSSCHALTEN Einschalten: Zum Einschalten die Mode-Tasten kurze Zeit gedrückt halten Ausschalten: Zum Ausschalten die Mode-Taste längere Zeit gedrückt halten Navi-Knob™ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 37

GRUPPENRUF Durch das Drücken der Sprechtaste erfolgt der Gruppenrufaufbau. Nach einigen 100 ms wird dem Teilnehmer signalisiert, dass er sprechen kann. Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 38

EINZELRUF Ein Bild mit Display und eigetippter Nummer und eine Seiten bzw schrägansicht Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Um einen Einzelruf zu tätigen benötigt man die TEI des anderen Gerätes. Nachdem die Nummer eingegeben wurde, kann mit der Sprechtaste der Einzelanruf gestartet werden. Folie 39

NOTRUF Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 40

WECHSEL DER BETRIEBSART Sidekey -Taste Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Um einen Wechsel der Betriebsart durchzuführen, muss die Sidekey. Taste für einige Sekunden drückt werden Folie 41

GRUPPENWECHSEL Um einen Gruppenwechsel zu vollziehen, muss die Mode Taste kurz gedrückt werden. Nun kann mit Hilfe der Navigations-Tasten und dem NAVIKnob™ eine andere Gruppe eingestellt werden Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz 2 Bilder ein Screenschot vom Wechseln und einmal mit Hand von Bediener Folie 42

REPEATER Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 43

GATEWAY Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 44

VIELEN DANK FÜR IHRE AUFMERKSAMKEIT Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz 09. Februar 2009 Folie 45
