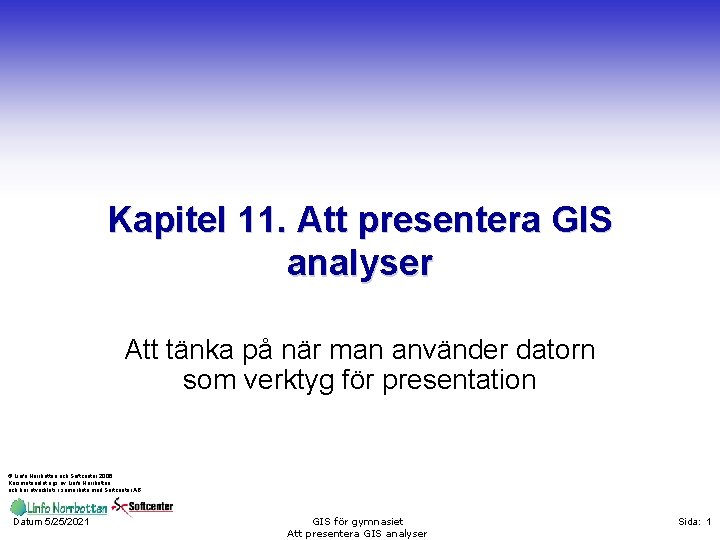

Kapitel 11. Att presentera GIS analyser Att tänka på när man använder datorn som verktyg för presentation © Linfo Norrbotten och Softcenter 2006 Kursmaterialet ägs av Linfo Norrbotten och har utvecklats i samarbete med Softcenter AB Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser Sida: 1

Kartdesign i ett GIS v GIS inte bara ”kartor på dator” v Även v Tabeller, diagram, bilder, text mm v Ett GIS v Skapar professionella och standardiserade kartor för w Visning på skärm w Export till bilder och tryckfiler w Att infoga i andra dokument Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 2

Att presentera en GIS analys Geografisk information kan presenteras på olika sätt! Information Text Ljud Bild Multimedia Diagram Film Topografiska Korokromatisk Koroplet Kartor (2 D) Tematiska Isoplet Dasymetrisk Kartor (3 D) VR Batymetriska Isaritm Prick Kartogram Flödes Diagram Rutkarta Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 3

Kartinnehåll Ändamål Produktionssätt Innehåll Färg eller svart-vit? mm. . . Vilken information eftersträvas? : • Innehåll • Lägesnoggrannhet • Aktuallitet • Kostnad Skala Vilket område skall täckas? Utförande Krav på design? Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 4

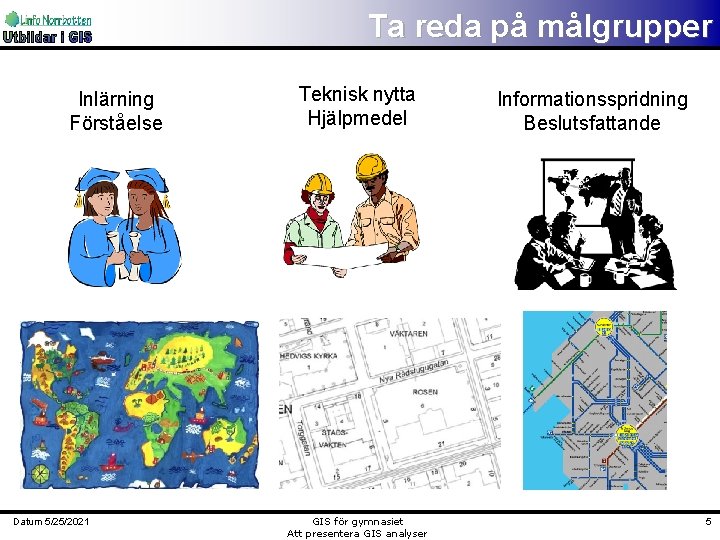

Ta reda på målgrupper Inlärning Förståelse Datum 5/25/2021 Teknisk nytta Hjälpmedel GIS för gymnasiet Att presentera GIS analyser Informationsspridning Beslutsfattande 5

Kartkommunikation kontra talad kommunikation Skillnader mellan kommunikationer Litterär/talad kommunikation v Mottagning sker sekventiellt Seriell information v Regler styr: w w ”GIS kommunikation” Syntax Grammatik Uttal … w Symboler uppfattas en och en men kan relateras till kringliggande information v Perception styr: v Räcker att förstå viss del för att få samband Datum 5/25/2021 v Ofta ”Allt på en gång” GIS för gymnasiet Att presentera GIS analyser w Särskiljande genom färg/gråskala w Slutna former w Igenkännande w … 6

GIS för skärmen eller för papper v Kartfönster v. Interaktivt arbete v. Visning på skärm v Layoutfönster v. Lägga till andra kartobjekt v. Utskrift på papper Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 7

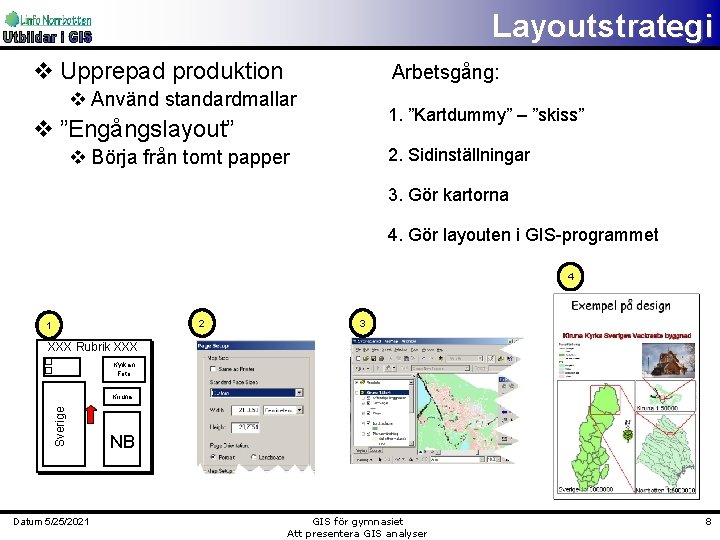

Layoutstrategi v Upprepad produktion Arbetsgång: v Använd standardmallar 1. ”Kartdummy” – ”skiss” v ”Engångslayout” 2. Sidinställningar v Börja från tomt papper 3. Gör kartorna 4. Gör layouten i GIS-programmet 4 2 1 3 XXX Rubrik XXX Kyrkan Foto Sverige Kiruna Datum 5/25/2021 NB GIS för gymnasiet Att presentera GIS analyser 8

Olika format för tryck v Spara direkt till klippbord v Windowsstandard v Klistra direkt in i andra Windowsprogram w Word, Excel mm v OBS 72 dpi v Skriva till vektoriserad fil v v Windows printer, Windows printer fil, *. prn. Post. Script printer engine, Post. Script fil, *. ps. . eps (encapsulated Postscript). pdf (Postscript Document format) v Export till raster karta (fil) v v v Datum 5/25/2021 *. tif *. jpg *. gif *. bmp …mfl GIS för gymnasiet Att presentera GIS analyser 9

Ska du skriva ut? v Att tänka på A 4 v. Vilket format v. Skala v. Falsning av karta 1: 10000 w Vikning v. Tryckteknik w Skrivare/Plotter/Tryckeri w Svartvitt ? ! /Färger v. Papperskvalitet Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 10

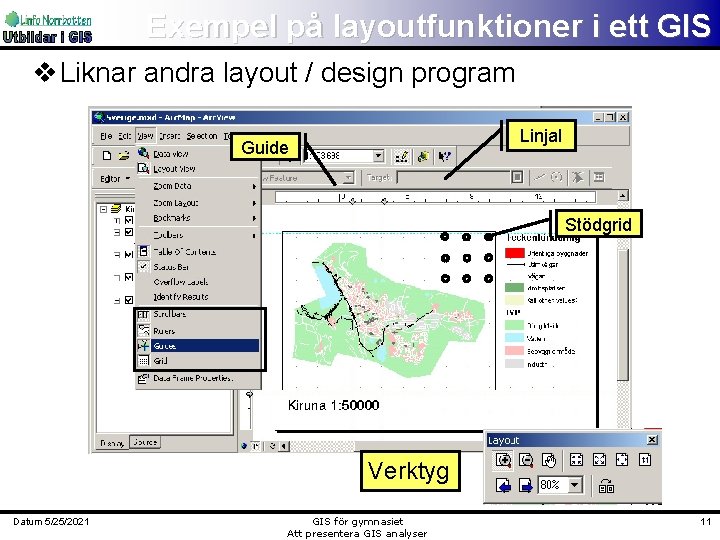

Exempel på layoutfunktioner i ett GIS v Liknar andra layout / design program Linjal Guide Stödgrid Verktyg Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 11

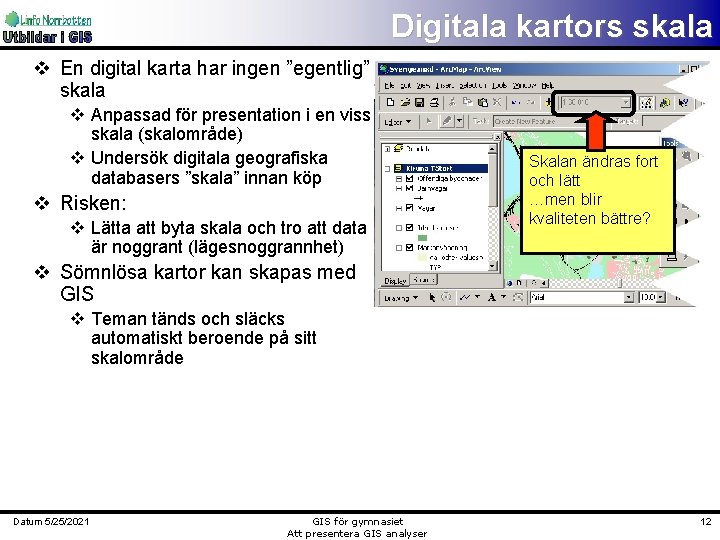

Digitala kartors skala v En digital karta har ingen ”egentlig” skala v Anpassad för presentation i en viss skala (skalområde) v Undersök digitala geografiska databasers ”skala” innan köp v Risken: v Lätta att byta skala och tro att data är noggrant (lägesnoggrannhet) Skalan ändras fort och lätt …men blir kvaliteten bättre? v Sömnlösa kartor kan skapas med GIS v Teman tänds och släcks automatiskt beroende på sitt skalområde Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 12

De grafiska grundelementen Används för att visa grafik på en skärm Punkt (0 -dimensioner) Markerar position Fundamental för all grafik Linje (1 -dimensioner) Markerar riktning och position Byggs upp av en vektor mellan punkter Yta (2 -dimensioner) Har position, utsträckning och gränser (Kan ha riktning) Uppbyggd av tvådimensionella vektorer Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 13

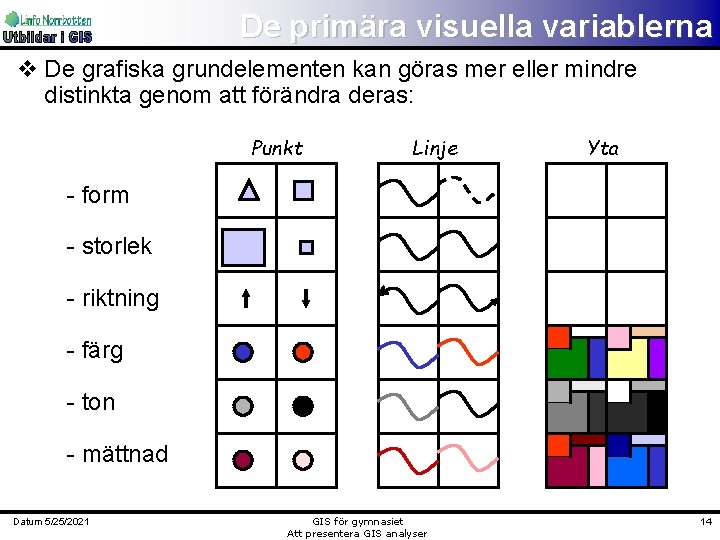

De primära visuella variablerna v De grafiska grundelementen kan göras mer eller mindre distinkta genom att förändra deras: Punkt Linje Yta - form - storlek - riktning - färg - ton - mättnad Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 14

Sekundära visuella variabler - Färger och mönster v Upprepning och/eller kombinationer av v Symboler, färger och mönster w Synonymer: Skraffering, rastrering, mönstring v Används ofta inom kartografi w Korokromatiska- /Isoplet- kartor dvs ytor v Genomskinlig färgytor (transparens) w Kan användas på symboler w Även transparens på ”hela” lager Röd ytterlinje Blåa linjer Vit bakgrund Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 15

Hur byggs en symbol upp i ett GIS 1. v C: WINDOWSFONTS w 2. A Tex: Bitmaps (fon)/True Type (ttf) v Kan köpas eller göra egna! v För symboler/text mm Windowsgrafik v 3. Fonter För linjer och ytsymboler Egna symboler v Datum 5/25/2021 Kombinerade symboler GIS för gymnasiet Att presentera GIS analyser 16

Symboliseringsproblemet v Symbolisering: v. Process för att skapa grafiska symboler vÄr en generaliseringsprocess v. Kräver symbolförklaring eller underliggande information i ett GIS v Risk: v. Förenklade symboler v Symboliseringsproblemet: v. Välj vilken mätskala w Nominal, ordinal, intervall eller kvot v. Välj vilken dimension w Punkt, Linje, Yta eller volym Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 17

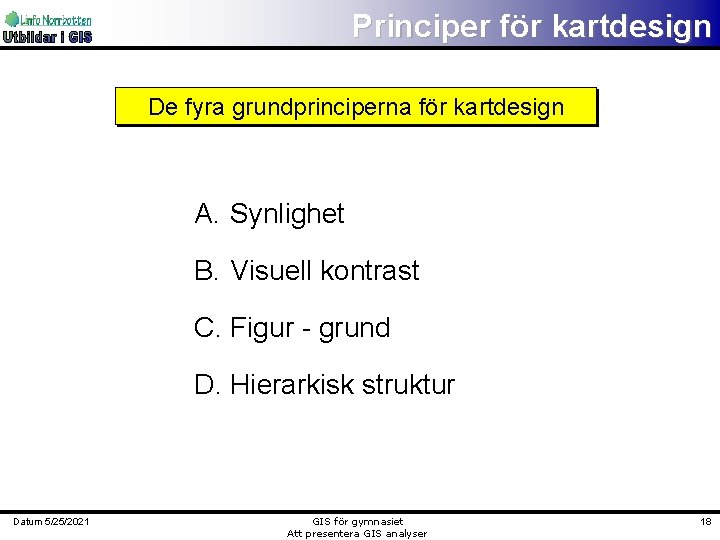

Principer för kartdesign De fyra grundprinciperna för kartdesign A. Synlighet B. Visuell kontrast C. Figur - grund D. Hierarkisk struktur Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 18

Tematisk karta i ett GIS? A v ”Symbolisera med hjälp av attribut” Variabler var det! Tabell med attribut! Åh hej. . . Vilka är kommunerna? Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 19

Exempel tematiska karttyper i ett GIS Stegvis graderad färgskala Stegvis grade symboler Diagramkarta Prick (Densitetskartor) = 5 inv Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 20

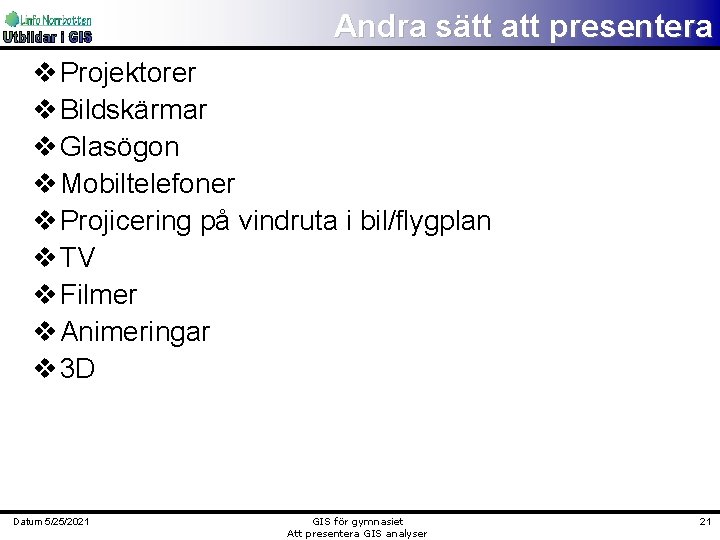

Andra sätt att presentera v Projektorer v Bildskärmar v Glasögon v Mobiltelefoner v Projicering på vindruta i bil/flygplan v TV v Filmer v Animeringar v 3 D Datum 5/25/2021 GIS för gymnasiet Att presentera GIS analyser 21
