Kamery SAMSUNG Techwin Instrukcja szybkiej instalacji Wersja00 Zawarto

Kamery SAMSUNG Techwin & Instrukcja szybkiej instalacji Wersja-00

Zawartość instrukcji Instalacja Dodaj kamerę Ustawienia kamery Stacja robocza 1) Aby zainstalować DVMS 1) Ręczne dodanie kamery 1) Ustawienia ogólne 1) Ustawienia podglądu 2) Aktywacja klucza licencyjnego 2) Dodanie kamery za pomocą Auto Discovery 2) Ustawienia detekcji ruchu 2) Sterowanie PTZ 3) Ustawienia stref prywatności 3) Sterowanie PTZ za pomocą joysticka 3) Instalacja sterownika (driver) Samsung 4) Ustawienia harmonogramu 5) Ustawienia audio 6) Konfiguracja cyfrowego wejścia 7) Konfiguracja cyfrowego wyjścia 8) Alarmy : Dodawanie alarmów 9) Alarmy : Wyzwalanie 4) Cyfrowe wejście 5) Cyfrowe wyjście 6) Wejście audio 7) Wyjście audio 8) Odtwarzanie 10) Alarmy : Reakcje 11) Alarmy : Kalendarz 12) Ustawienia archiwum 13) Uwaga 2/30

Instalacja Aby zainstalować DVMS 1. Uruchom plik instalacyjny DVMS. ü System będzie chciał instalować równieżskładniki. Net w czasie instalacji DVMS, jednak kreator instalacji przeprowadzi Cię ten proces. 2. Gdy system zakończy instalację kliknij dwukrotnie na ikonie skrótu DVMS System Manager na pulpicie. 3. Wpisz ‘Admin’ w polu User name i ‘ 0308’ w polu Password. ü W polu adresu należy wpisać adres IP systemu (IP address) lub adres 127. 0. 0. 1(tzw. Loopback) – oba adresy są dopuszczalne. 3/30

Instalacja Aktywacja klucza licencyjnego 1. Kliknij zakładkę Server. 2. Dwukrotnie kliknij Master license “Local recorder” w gałęzi License. 3. Kliknij klawisz zatwierdzenia po importowaniu licencji. ü Jeśli nie posiadasz licencji Mirasys, wyślij adres MAC swojego komputera do Mirasys i poproś o licencję. 4/30

Instalacja sterownika (drivera) Samsung 1. Kliknij dwukrotnie w Install driver w gałęzi Add-ins. 2. Kliknij ikonę narzędzi i wybierz Samsung Driver. 3. Kliknij klawisz zatwierdzenia gdy stanie się on aktywny. (klawisz ten zostaje aktywowany gdy podasz poprawną ścieżkę do sterownika). ü Jeśli nie możesz znaleźć sterownika Samsung ściągnij go ze serwera Mirasys. 5/30

Dodanie kamer Ręczne dodanie kamery 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie na Hardware w drzewie Local recorder. 3. Kliknij klawisz dodania jednostki u dołu panelu ustawień sprzętu. 4. Wpisz adres IP (Address), nazwę użytkownika (User name) i hasło (Password) w panelu konfiguracji kamery IP. ü Jeśli chcesz wykorzystać domyślne wartości kamery Samsung wystarczy że podasz jej adres IP (Address). 5. Kliknij klawisz zatwierdzenia w panelu konfiguracji kamery IP. 6. Kliknij klawisz zatwierdzenia w panelu Hardware Settings. 6/30

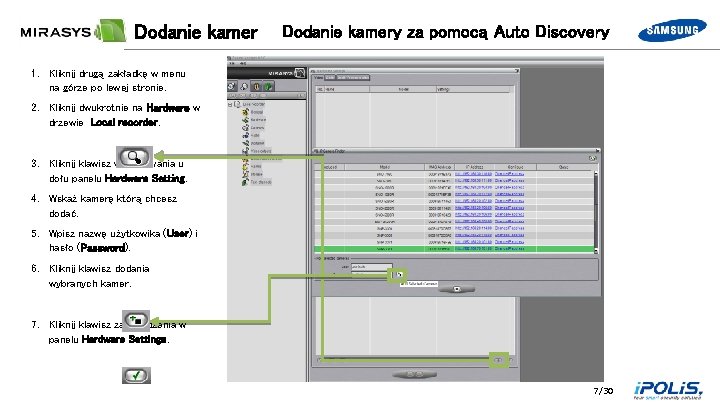

Dodanie kamery za pomocą Auto Discovery 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie na Hardware w drzewie Local recorder. 3. Kliknij klawisz wyszukiwania u dołu panelu Hardware Setting. 4. Wskaż kamerę którą chcesz dodać. 5. Wpisz nazwę użytkowika (User) i hasło (Password). 6. Kliknij klawisz dodania wybranych kamer. 7. Kliknij klawisz zatwierdzenia w panelu Hardware Settings. 7/30

Ustawienia kamery Ustawienia ogólne 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Cameras w drzewie Local recorder. 3. Dokonaj wyboru kodeka video (Codec), jakości (Quality), rozdzielczości (Resolution) i szybkości nagrywania (Record rate). 4. Kliknij klawisz zatwierdzenia. 8/30

Ustawienia kamery Ustawienia stref prywatności 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Cameras w drzewie Local recorder. 3. Wybierz zakładkę Privacy Zones na górze panelu Camera Settings. 4. Wybierz swoją kamerę z listy rozwijalnej Camera. 5. Kliknij klawisz dodawania strefy po prawej stronie obrazu z kamery i skonfiguruj obszar strefy prywatności. 6. Kliknij klawisz zatwierdzenia. 9/30

Ustawienia kamery Ustawienia harmonogramu 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Cameras w drzewie Local recorder. 3. Wybierz zakładkę Scheduler na górze panelu Camera Settings. 4. Wybierz swoją kamerę z listy rozwijalnej Camera. 5. Skonfiguruj harmonogram wybranej kamery. 6. Kliknij klawisz zatwierdzenia. 10/30

Ustawienia kamery Ustawienia detekcji ruchu 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Cameras w drzewie Local recorder. 3. Wybierz zakładkę Motion Detection na górze panelu Camera Settings. 4. Wybierz swoją kamerę z listy rozwijalnej Camera. 5. Dokonaj stosownej konfiguracji każdej z opcji. 6. Kliknij klawisz zatwierdzenia. 11/30

Ustawienia kamery Ustawienia audio 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Audio w drzewie Local recorder. 3. Skonfiguruj status wejścia/wyjścia audio, czas opóźnienia oraz kompresję. 4. Kliknij klawisz zatwierdzenia. 12/30

Ustawienia kamery Ustawienia audio 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Audio w drzewie Local recorder. 3. Wybierz zakładkę Audio Detection w panelu Audio Settings ‘Local recorder’. 4. Skonfiguruj i przetestuj siłę sygnału w każdym z kanałów. 5. Kliknij klawisz zatwierdzenia. 13/30

Ustawienia kamery Konfiguracja cyfrowego wejścia 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie na Digital I/O w drzewie Local recorder. 3. Wybierz zakładkę Inputs na górze panelu Digital I/O. Wskaż wejście, które chcesz konfigurować. 4. Wybierz stan aktywny dla tego wejścia w kamerze. 5. Kliknij klawisz zatwierdzenia. 14/30

Ustawienia kamery Konfiguracja cyfrowego wyjścia 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie na Digital I/O w gałęzi Local recorder. 3. Wybierz zakładkę Outputs na górze panelu Digital I/O. Wskaż wyjście, które chcesz konfigurować. 4. Wybierz stan aktywny dla tego wyjścia w kamerze. 5. Kliknij klawisz potwierdzenia. 15/30

Ustawienia kamery Alarmy: Dodawanie alarmów 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Alarms w drzewie Local recorder. 3. Kliknij klawisz dodawania u dołu panelu i dodaj nowy alarm. 4. Kliknij klawisz zatwierdzenia. 16/30

Ustawienia kamery Alarmy : Wyzwalanie 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Alarms w drzewie Local recorder. 3. Wybierz zakładkę Trigger u góry panelu Alarm Configuration. 4. Wybierz kamerę i zdarzenie jakie ma być źródłem alarmu. 5. Kliknij klawisz zatwierdzenia. 17/30

Ustawienia kamery Alarmy : Reakcje 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Alarms w drzewie Local recorder. 3. Wybierz zakładkę Actions u góry panelu Alarm Configuration. 4. Wybierz akcję alarmową z menu rozwijalnego. ü Jest 5 typów reakcji na powstanie alarmu: nagrywanie kamery (Camera recording), nagrywanie audio (Audio recording), aktywacja cyfrowego wyjścia (Digital output), zamaskowanie detekcji ruchu (Set motion detection mask) i wysłanie wiadomości e-mail (Send e-mail). 5. Kliknij klawisz zatwierdzenia. 18/30

Ustawienia kamery Alarmy : Kalendarz 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie w Alarms w drzewie Local recorder. 3. Wskaż zakładkę Calendar u góry panelu Alarm Configuration. 4. Skonfiguruj harmonogram alarmu. 5. Kliknij klawisz zatwierdzenia. 19/30

Ustawienia kamery Ustawienia archiwum 1. Kliknij drugą zakładkę w menu na górze po lewej stronie. 2. Kliknij dwukrotnie na Storage w drzewie Local recorder. 3. Skonfiguruj ustawienia kodeka video (Video Codec), jakości (Quality), rozdzielczości (Resolution) oraz szybkości nagrywania (Record rate). 4. Kliknij klawisz zatwierdzenia. 20/30

Ustawienia kamery Uwaga 1. Za każdym razem po wprowadzeniu zmian musisz kliknąć klawisz zatwierdzenia. Jeśli nie zostanie on kliknięty wprowadzone zmiany nie zostaną uwzględnione w systemie. 21/30

Stacja klienta Ustawienia podglądu 1. Kliknij dwukrotnie na ikonie skrótu do DVMS Workstation. 2. Kliknij dwukrotnie na kamerze w drzewie kamer (Cameras), którą chcesz wyświetlić. 3. Wyświetli się obraz w panelu Device Window. 22/30

Stacja klienta Sterowanie PTZ 1. Kliknij dwukrotnie na kamerze PTZ w drzewie kamer (Cameras), którą chcesz wyświetlić. 2. Kliknij prawym klawiszem w oknie jej podglądu na żywo 3. Wybierz [Dome Control] aby sterować funkcjami PTZ. 23/30

Stacja klienta Sterowanie PTZ 1. Możesz sterować położeniem kamery w poziomie i pionie oraz prędkością i kierunkiem jej ruchu. 2. Sterowania Zoom In (zoom tele) / Zoom Out (zoom wide) oraz ostrością dokonuje się za pomocą ikon u dołu panelu z obrazem z kamery. 24/30

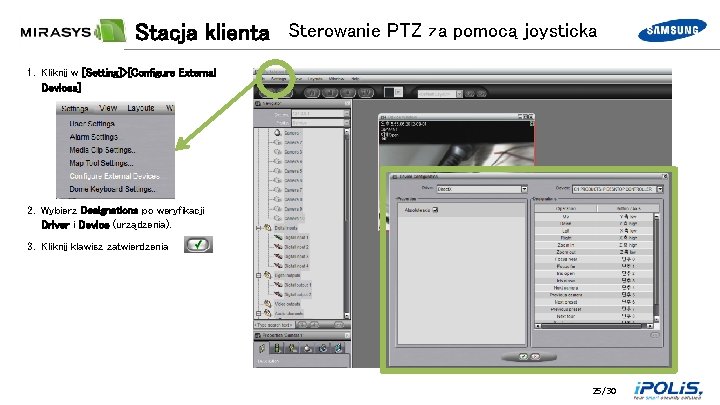

Stacja klienta Sterowanie PTZ za pomocą joysticka 1. Kliknij w [Setting]>[Configure External Devices] 2. Wybierz Designations po weryfikacji Driver i Device (urządzenia). 3. Kliknij klawisz zatwierdzenia 25/30

Stacja klienta Cyfrowe wejście 1. Kliknij dwukrotnie w wybrane cyfrowe wejście w gałęzi Digital inputs okna Navigator. 2. Zweryfikuj status wejścia cyfrowego za pomocą panelu tego urządzenia (Device Window). 26/30

Stacja klienta Cyfrowe wyjście 1. Kliknij dwukrotnie na wybranym wyjściu cyfrowym z gałęzi Digital outputs w oknie Navigator. 2. Zweryfikuj status wyjścia za pomocą panelu tego urządzenia (Device Window). 27/30

Stacja klienta Wejście audio 1. Kliknij dwukrotnie na wybranym wejściu audio w gałęzi Audio channels w oknie Navigator. 2. Możesz zweryfikować poziom sygnału z wybranego wejścia audio oraz sterować głośnością odsłuchu za pomocą panelu Device Window. 28/30

Stacja klienta Wyjście audio 1. Kliknij dwukrotnie na wybranym wyjściu audio w gałęzi Audio channels w oknie Navigator. 2. Kliknij na ikonie głośnika w oknie podglądu na żywo, aby włączyć to wyjście audio (Open). W taki sam sposób dokonuje się wyłączenia wyjścia audio (Closed). 3. Możesz zweryfikować obecność sygnału oraz sterować głośnością na wyjściu za pomocą panelu Device Window. 29/30

Stacja klienta Odtwarzanie 1. Kliknij prawym klawiszem w oknie podglądu na żywo z kamery i wybierz [Show Playback View]. 30/30
