KALKSANDSTEIN Herstellung und Qualitten des Wandbaustoffes Kalksandstein 1
KALKSANDSTEIN Herstellung und Qualitäten des Wandbaustoffes Kalksandstein 1
1. KALKSANDSTEIN - GESCHICHTE 1894 1899 1907 1912 1927 1955 1996 2004 § Beginn Industrielle Fertigung von Kalksandstein § Erste Produktion von Kalksandstein in der Schweiz in Pfäffikon SZ § Bau der Kalksandstein-Fabrik Hunziker & Cie. AG Brugg § Bau einer Kalksandstein-Fabrik in Brig (Bau Simplontunnel) § Bau der Kalksandstein-Fabrik Kanderkies in Einigen § Bau der Kalksandstein-Werke Dietikon und Volketswil § Stilllegung des ersten Werkes § Gründung des Verbandes Schweizer Kalksandstein. Produzenten KSV Rohstoffvorkommen mit Natursanden und gebrochenem Kies mit hohem Quarzgehalt in der Schweiz sind ideal für Qualitäts-KS 2
2. KALKSANDSTEIN - HERSTELLUNG Der Ursprung aller ökologischen Eigenschaften: Die Rohstoffe Kalksandstein = Kalk + Sand + Wasser Die Herstellung erfolgt: § umweltschonend § bei geringem Energieeinsatz. 3
Herstellung Kalk + Sand + Wasser Pressdruck Hitze + Dampfdruck = KS-Steine 4
Herstellung - Lagerung Kalk und Sand aus heimischen Abbaustätten werden in Silos gelagert. 5
Herstellung - Mischung Kalk und Sand werden im gewichtsbezogenen Mischungsverhältnis 1: 12 intensiv gemischt. 6
Herstellung – Leitung in Reaktoren Die Mischung wird über Förderanlagen (Elevatoren) in Reaktoren geleitet. 7
Herstellung – Ablöschen zu Branntkalk In Reaktoren löscht der Branntkalk unter Wasserzugabe zu Kalkhydrat ab. 8
Herstellung - Nachmischer Im Nachmischer wird das Mischgut auf Pressfeuchte gebracht. 9

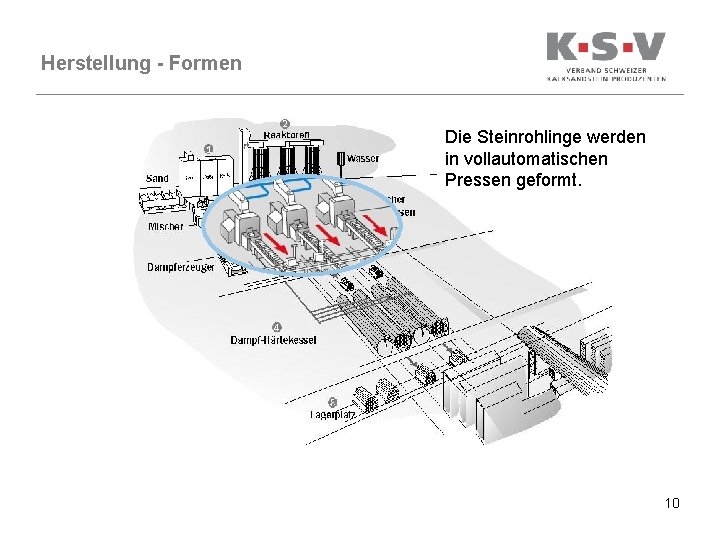

Herstellung - Formen Die Steinrohlinge werden in vollautomatischen Pressen geformt. 10
Herstellung - Stapeln Die Steinrohlinge werden auf Härtewagen gestapelt. 11
Herstellung - Härten In Dampf-Härtekesseln werden die Steinrohlinge energie- schonend bei ca. 200°C und unter Wasserdampfdruck 4 bis 8 Stunden gehärtet. 12
Herstellung - Gebrauchsfertigkeit Nach Härtung und Abkühlung sind die Steine sofort gebrauchsfertig. Eine werkseitige Vorlagerung ist nicht erforderlich. 13
Dampfhärtung Der Vorgang ist der Natur entliehen. Sandkorn Au f CS gew H- ac Ph hs as en en e § Die heisse Wasserdampfatmosphäre löst Kieselsäure an der Kornoberfläche an. § Die Kieselsäure bildet mit Kalkhydrat kristalline Bindemittelphasen – die CSH-Phasen. § Diese wachsen auf die Sandkörner auf und verzahnen fest miteinander. § Ein festes Gefüge entsteht – der Kalksandstein. 14
3. KALKSANDSTEINWÄNDE - EIGENSCHAFTEN Hohe Rohdichte KS hat ein hohes Eigengewicht. Durch ihre hohe Rohdichte dämmen Kalksandsteine den Lärm, selbst bei schlanken Wänden. Massiver Schallschutz mit KSWänden 15
Kalksandsteinwände - Eigenschaften Feuerfester Baustoff KS wird in die Baustoffklasse A, nicht brennbarer Baustoff, eingestuft. Kalksandstein-Mauerwerke weisen eine hohe Feuerwiderstandsfähigkeit auf. Auch mit geringer Wandstärke kann KS einen hohen Brandschutz bieten. Hoher Brandschutz mit KS-Wände 16
Kalksandsteinwände - Eigenschaften Frostbeständigkeit und Ästhetik KS bietet eine Fülle von gestalterischen Möglichkeiten, speziell auch in Kombination mit anderen Baustoffen wie Holz, Glas, Stahl und Beton. Er kann auch als Sichtmauerwerk eingesetzt werden. Kalksandstein ist frost- und witterungsbeständig 17
Kalksandsteinwände - Eigenschaften Hohe Feuchtigkeitsregulation Kalksandstein hat eine hohe Wasserdampfaufnahme und wirkt dadurch feuchtigkeitsregulierend. KS schafft ein gesundes Raumklima 18
Kalksandsteinwände - Eigenschaften Sommerlicher Hitzeschutz Kalksandstein wirkt dank seiner grossen Speichermasse im Sommer temperaturregulierend. KS Funktionswände bewirken Wärmeschutz im Winter und Hitzeschutz im Sommer. KS schafft eine angenehme Raumtemperatur 19
Kalksandsteinwände - Eigenschaften Hohes Wärmespeichervermögen Wände aus Kalksandstein verfügen aufgrund ihrer Masse über ein hohes Wärmespeichervermögen. Das spart Heizkosten und sorgt für ein ausgeglichenes Raumklima. In Kombination mit den gängigen Wärmedämmsystemen bietet KS beste Voraussetzungen, höchste MINERGIE®Standards zu erreichen. Kalksandstein eignet sich ideal für Passivhäuser. KS ist wirtschaftlich und ökologisch 20
Kalksandsteinwände - Eigenschaften Bauökologisch empfehlenswert Der Ursprung aller ökologischen Eigenschaften liegt im Kalksandstein selbst: KALK, SAND UND WASSER – sonst nichts. Die Herstellung kommt ohne chemische Zusätze aus und erfordert wenig Energie, Abfallprodukte werden vermieden, die schlanken KS-Wände sparen Material. KS erfüllt das Reinheitsgebot 21
Kalksandsteinwände - Eigenschaften Geringe Primärenergie und Graue Energie Bei der Herstellung von KS wird sehr wenig Energie verwendet. Der ökologische Baustoff kann problemlos recycelt und wieder in den Baumaterialkreislauf eingeführt werden. Kurze Transportwege dank regionaler Produktion in der Schweiz sorgen zusätzlich für geringe Umweltbelastung. KS ist umweltverträglich 22
Ausführliche Informationen und Dokumentationen unter www. kalksandstein. ch 23
