Kaljeno staklo u graevinarstvu Mehmed Alispahi Termoglas doo
- Slides: 14
Kaljeno staklo u građevinarstvu Mehmed Alispahić Termoglas doo Živinice
Historijski prikaz • Pretpostavlja se da je staklo nastalo oko 9000 PNE (arheološki nalazi) • Zapis iz 6000 PNE: „Uzmi 60 dijelova pijeska, 180 dijelova pepela iz morske biljke, 5 dijelova krede i dobit ćeš staklo. “
Sirovine za proizvodnju stakla su: Kvarcni pijesak -> Si. O 2 (69 -74%), Soda –> Na 2 O (5 -12%), Krečnjak->Ca. O(12 -16%), Aditivi (Mg 0 0 -6%, Al 2 O 3 0 -3%). Oko 1960. godine patentirana je tehnologija proizvodnje staklenih ploča po „float“ tehnologiji gdje se stakla proizvode po sistemu izvlačenja, odnosno plutanja staklene ploče.
• Prema strukturi rasporeda atoma staklo je slično tekućinama, jer mu je struktura slična amorfnoj (nesređenoj), a prema fizičkim osobinama je sličan krutom (čvrstom) stanju, te je zbog toga bilo prijedloga da se proglasi kao novo agregatno stanje. • Postoje mnogobrojne definicije stakla, a najprihvaćenija je ona koja definiše staklo kao „pothlađenu tekućinu. “
Neke od osobina građevinskog stakla • Postojanost prema temperaturnim promjenama • Tvrdoća stakla • Modul elastičnosti • Čvrstoća na zatezanje • Čvrstoća na pritisak
• Tvrdoća i čvrstoća stakla su veoma velike, ali je ograničavajući faktor za primjenu stakla njegova „nepredvidljivost“ prilikom približavanja graničnom naponu.
Povećanje nosivosti stakla • Upotreba „rebara“

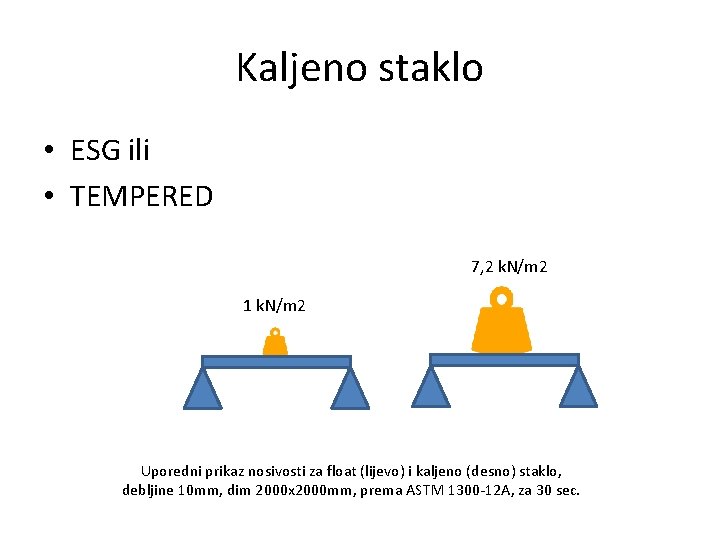

Kaljeno staklo • ESG ili • TEMPERED 7, 2 k. N/m 2 1 k. N/m 2 Uporedni prikaz nosivosti za float (lijevo) i kaljeno (desno) staklo, debljine 10 mm, dim 2000 x 2000 mm, prema ASTM 1300 -12 A, za 30 sec.
Tehnologija kaljenja stakla Rezultat: 1. 40 C->200 C 2. 45 N/mm 2 ->120 N/mm 2
• EA>50% obavezno kaljenje • Tamne fasade
„Termo šok“ Tipična slika za toplotni lom; uzroci mogu biti djelimično prekrivanje pri sunčevom zračenju, prevelika dubina utora za zastakljenje, stakla s dodatnim slojem ili masovno obojena stakla uskladištena u paketu, lokalno pregrijavanje zbog utjecaja grijaćih tijela i slično. Toplotni lom zbog djelimičnog prekrivanja s unutarnje strane; npr. reklamna naljepnica ili veliki listovi biljaka tik uz staklo. U oba slučaja ometano je ravnomjerno hlađenje stakla.
Nadglavna ostakljenja
Ostakljenja do 2 m
Hvala na pažnji.
