KALIBRERING af IR TERMOMETRE Betydning af afstand apertur

KALIBRERING af IR TERMOMETRE Betydning af afstand, apertur, opvarmning, IR termometer kvalitet, etc. Sønnik Clausen DTU, Campus Risø Frederiksborgvej 399 4000 Roskilde tlf. 20814523 sqcl@kt. dtu. dk @DTU

Kalibrering af IR-termometer • Flade med kendt temperatur og emissivitet • Kvalitet af IR termometer og anvendelsen • Apertur og afstand • Stabiliseringstid (TTT) • Opvarmningseffekter • Indstilling af emissivitet • Evt. rensning af optik

Kvalitet IR termometer Kalibreringsresultat LAND Cyclops 152 Temperatur C 599. 7 699. 6 799. 7 899. 9 1000. 0 1099. 7 Visning C 599 699 800 900. 5 1001 1101 Usikkerhed C 1. 3 1. 5 1. 7 2. 0 2. 5 5. 0 Bemærkninger: Det er konstateret at temperaturvisning øges over tid når der måles over længere tid, f. eks. stiger visning fra 1100 C til 1111 C over ca. 3 minutter ved 1101 C. Slukkes instrument og startes ny måling efter et stykke tid måles igen ca. 1100 C. Denne effekt er ikke medtaget i beregning af usikkerheden. Ved 700 C var effekten 6 C ved at gentage målinger, men visning er straks tilbage efter det har været slukket.

SYNSFELT for IR TERMOMETER Forsimplet fremstilling af synsfeltet af et IR termometer

Opbygning af IR termometer Design, opbygning, coating af optik, mv. spiller en rolle for synsfelt

SYNSFELT Ø 20 mm, 98%, 1 m IR termometer er uegnet til måling på små emner, men fint til større!

APERTUR og AFSTAND Eksempel apertur ved lav temperatur Vandkølet apertur

Betydning af fejl TERMISK STRÅLING FØLGER PLANCKS LOV – FEJL LIGESÅ

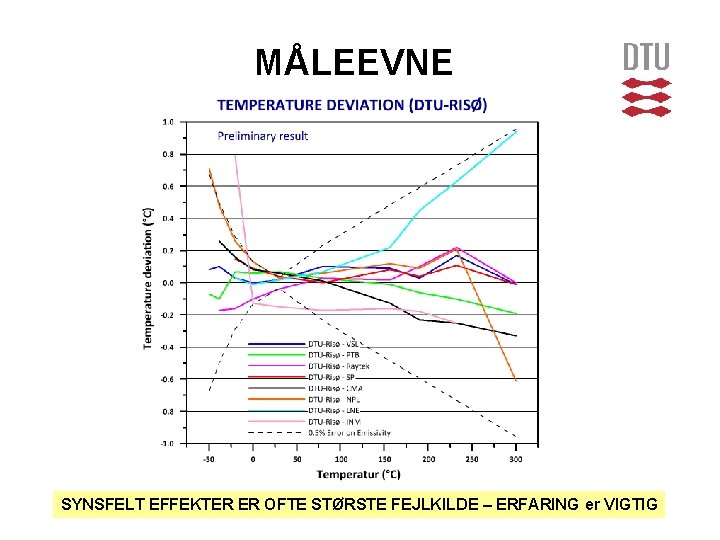

MÅLEEVNE SYNSFELT EFFEKTER ER OFTE STØRSTE FEJLKILDE – ERFARING er VIGTIG

Kalibrering ved sammenligning Kalibrering af IR-kilder. Er det en god ide at anvende et apertur? Kort eller lang afstand? Reduktion af source-of-size effekt for IR termometer.

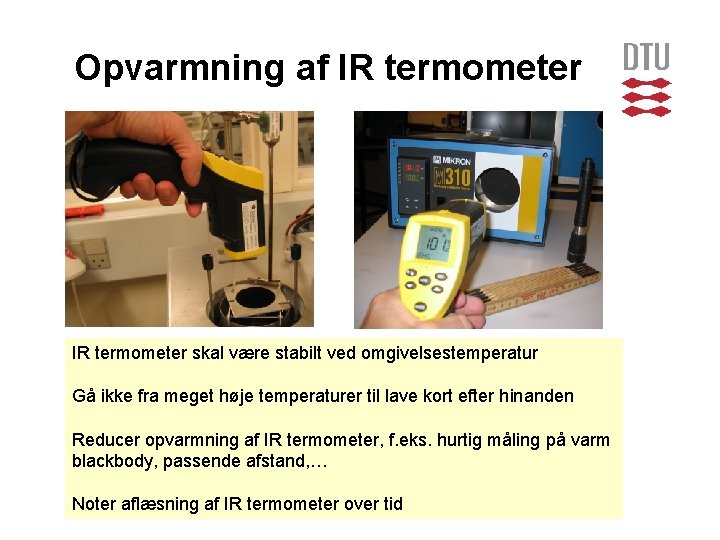

Opvarmning af IR termometer skal være stabilt ved omgivelsestemperatur Gå ikke fra meget høje temperaturer til lave kort efter hinanden Reducer opvarmning af IR termometer, f. eks. hurtig måling på varm blackbody, passende afstand, … Noter aflæsning af IR termometer over tid
