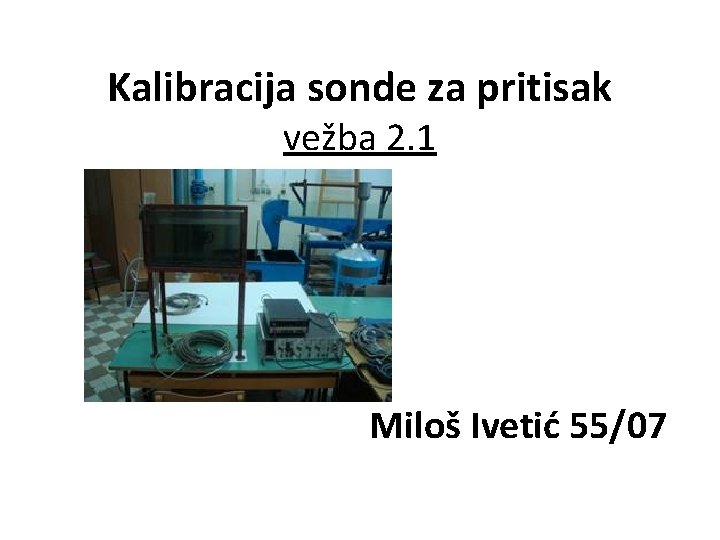

Kalibracija sonde za pritisak vežba 2. 1 Miloš Ivetić 55/07

Sadržaj • • • Uvod Aparatura neophodna za izradu vežbe Postupak izrade vežbe Obrada rezultata merenja Zaključak

Uvod • Cilj vežbe je da se kalibriše DRUCK sonda kojom bi se vršila merenja pritiska očitavanjem izlaznog napona sonde. • Kalibracija je postupak korekcije mernog instrumenta kojom se postiže veća tačnost istog i smanjuju sistemske greške. • Usled linearne zavisnosti izmedju pritiska i izlaznog napona na sondi neophodno je pronaći parametre koji opisuju tu zavisnost.

Aparatura

Postupak izrade vežbe • Pripremiti i pravilno priključiti sondu i ostale uredjaje. • Podesiti “nulu” sonde i maksimalnu vrednost pritiska da bi se dobio što veći raspon merenih rezultata. • Za izmerene vrednosti H (cm) očitati napon (V) • Vrednosti H transformisati u pritisak p (Pa) i odrediti koeficijente C i D transformisane kalibracione krive p=C*U+D.

Obrada rezultata merenja Rezultati merenja: r. broj H(cm) 1 3. 99 2 7. 99 3 11. 99 4 15. 99 5 19. 99 6 23. 99 7 27. 99 8 31. 99 9 34. 99 10 37. 99 U(V) 0. 513 1. 037 1. 555 2. 077 2. 600 3. 131 3. 652 4. 183 4. 582 4. 985 Račun vršimo u excell-u Obrada rezultata merenja: r. broj Hmer(cm) Hrac(cm) ε aps (cm) εtren(H) (%) ε min(%) p (Pa) prac (Pa) εtren(P) (%) σ(H) 1 3. 99 4. 05 0. 06 1. 434 390. 94 396. 53 1. 431 0. 378 2 7. 99 8. 03 0. 04 0. 559 1. 119 782. 85 787. 21 0. 557 0. 236 3 11. 99 11. 98 0. 01 0. 113 0. 340 1174. 77 1173. 42 0. 114 0. 107 4 15. 99 15. 95 0. 04 0. 259 1. 037 1566. 68 1562. 62 0. 260 0. 161 5 19. 99 19. 93 0. 06 0. 308 1. 542 1958. 60 1952. 55 0. 309 0. 176 6 23. 99 23. 97 0. 02 0. 087 0. 522 2350. 51 2348. 46 0. 088 0. 094 7 27. 99 27. 93 0. 06 0. 201 1. 410 2742. 43 2736. 90 0. 202 0. 142 8 31. 99 31. 97 0. 02 0. 049 0. 390 3134. 35 3132. 81 0. 049 0. 070 9 34. 99 35. 01 0. 02 0. 059 0. 518 3428. 28 3430. 29 0. 059 0. 077 10 37. 99 38. 08 0. 09 0. 230 2. 189 3722. 22 3730. 76 0. 230 0. 151 σmax= 0. 378

Obrada rezultata merenja Rezultati kalibracije visine vodenog stuba 40 35 Izgled kalibracionih krivih H mer (cm) 30 25 20 15 10 5 0 0. 000 1. 000 2. 000 3. 000 U (v) 4. 000 5. 000 6. 000 Rezultati kalibracije pritiska 4000. 00 3500. 00 3000. 00 D p (k. Pa) 2500. 00 2000. 00 1500. 00 C 1000. 00 500. 000 1. 000 2. 000 3. 000 U (v) 4. 000 5. 000 6. 000

Obrada rezultata merenja Dijagram apsolutnih gresaka 0. 10 0. 09 0. 08 εaps (cm) Greške merenja u odnosu na računske vrednosti 0. 07 0. 06 0. 05 0. 04 0. 03 0. 02 0. 01 0. 00 0 5 10 15 20 H mer (cm) 25 30 35 40 εtren(H) ε min Dijagram relativnih grešaka 2. 500 Oblast u kojoj se instalacija najbolje oceća εtren, εrac (%) 2. 000 1. 500 1. 000 0. 500 0. 000 0 5 10 15 20 H mer (cm) 25 30 35 40

Zaključak • KALIBRISANJE INSTRUMENTA JE NEOPHODNO RADI DOBIJANJA ŠTO TAČNIJIH I POUZDANIJIH REZULTATA , IAKO ČESTO PREDSTAVLJA NAPORAN I DUGOTRAJAN PROCES. • PRAVILNO POSTAVLJANJE INSTALACIJE PREDSTAVLJA NEOPHODAN USLOV ZA IZVRŠENJE BILO KAKVOG EKSPERIMENTA.
