Kaj je kabelska glava So pripomoek za boljo

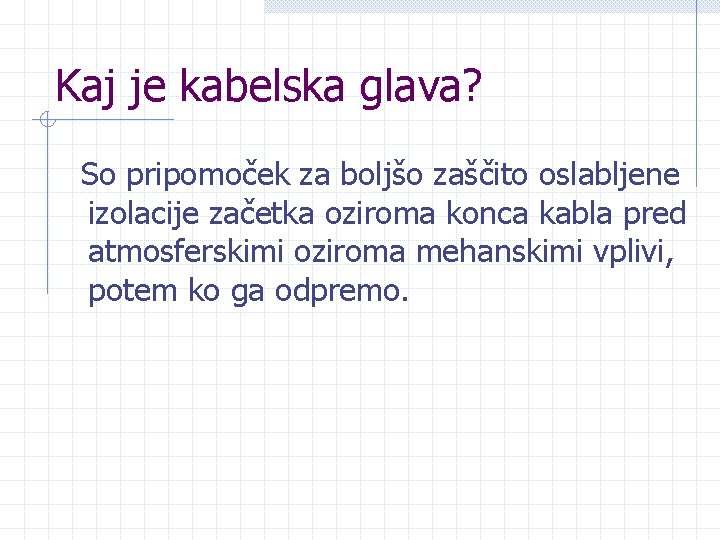

Kaj je kabelska glava? So pripomoček za boljšo zaščito oslabljene izolacije začetka oziroma konca kabla pred atmosferskimi oziroma mehanskimi vplivi, potem ko ga odpremo.

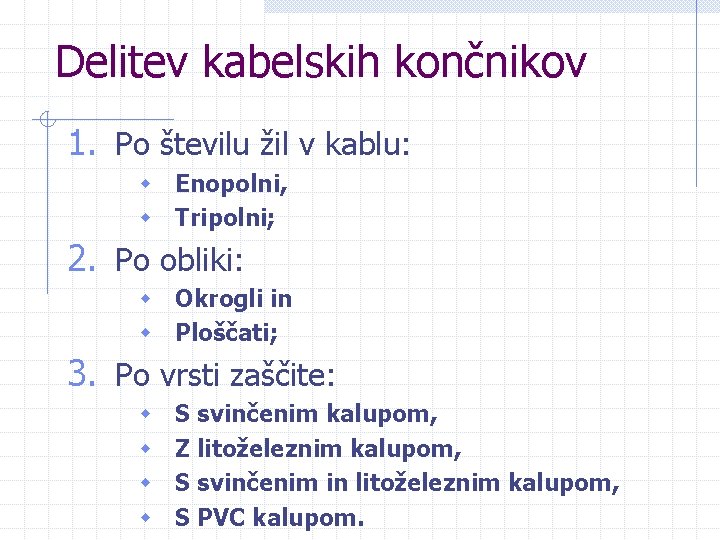

Delitev kabelskih končnikov 1. Po številu žil v kablu: w Enopolni, w Tripolni; 2. Po obliki: w Okrogli in w Ploščati; 3. Po vrsti zaščite: w w S svinčenim kalupom, Z litoželeznim kalupom, S svinčenim in litoželeznim kalupom, S PVC kalupom.

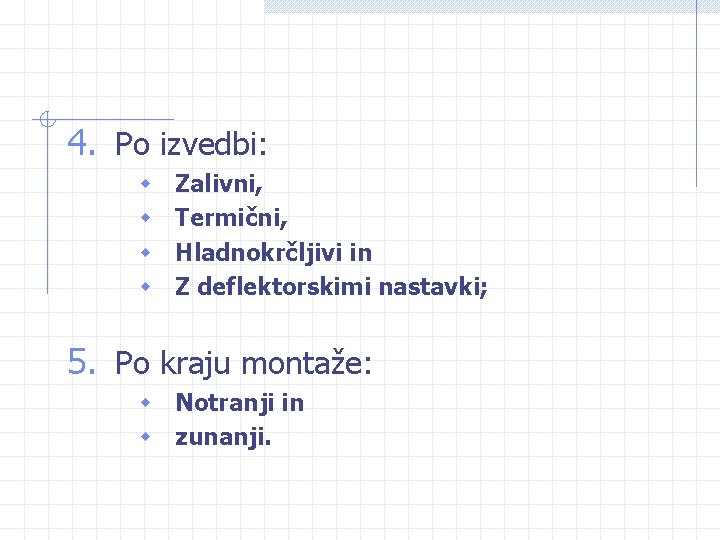

4. Po izvedbi: w w Zalivni, Termični, Hladnokrčljivi in Z deflektorskimi nastavki; 5. Po kraju montaže: w Notranji in w zunanji.

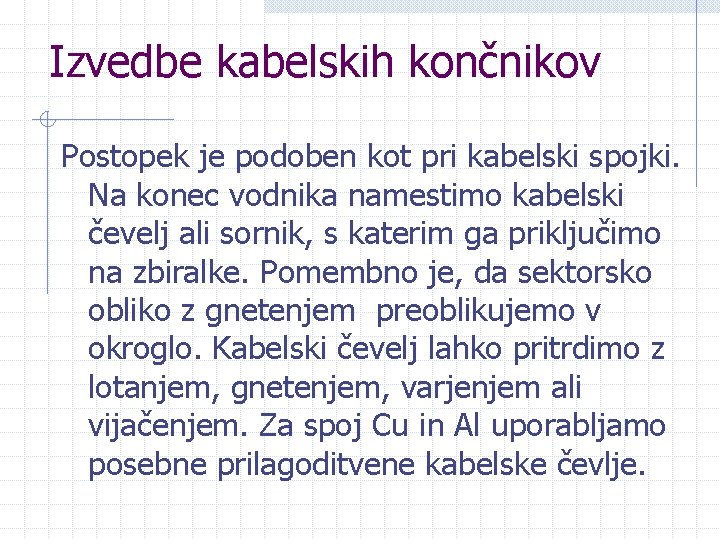

Izvedbe kabelskih končnikov Postopek je podoben kot pri kabelski spojki. Na konec vodnika namestimo kabelski čevelj ali sornik, s katerim ga priključimo na zbiralke. Pomembno je, da sektorsko obliko z gnetenjem preoblikujemo v okroglo. Kabelski čevelj lahko pritrdimo z lotanjem, gnetenjem, varjenjem ali vijačenjem. Za spoj Cu in Al uporabljamo posebne prilagoditvene kabelske čevlje.

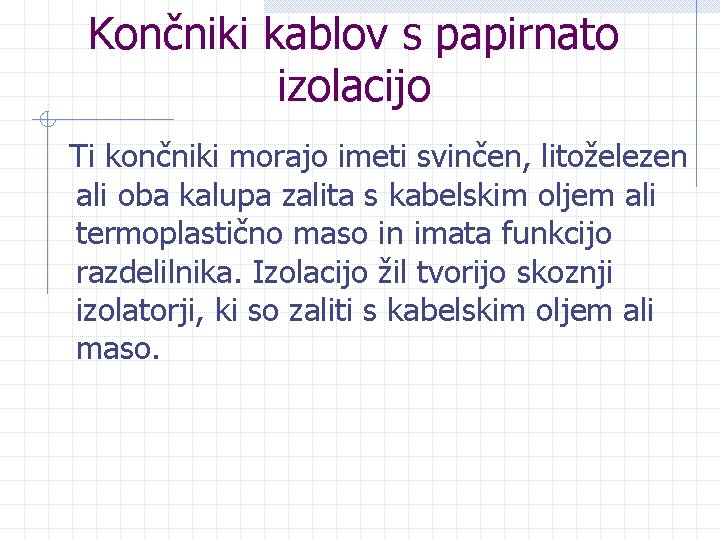

Končniki kablov s papirnato izolacijo Ti končniki morajo imeti svinčen, litoželezen ali oba kalupa zalita s kabelskim oljem ali termoplastično maso in imata funkcijo razdelilnika. Izolacijo žil tvorijo skoznji izolatorji, ki so zaliti s kabelskim oljem ali maso.

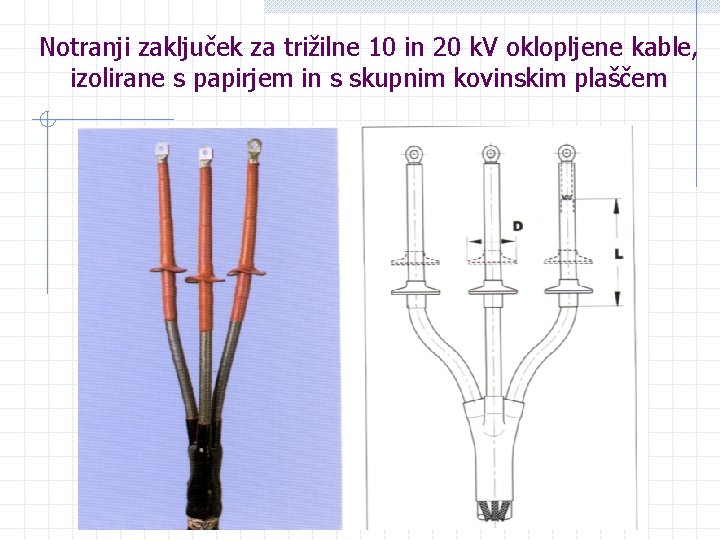

Notranji zaključek za trižilne 10 in 20 k. V oklopljene kable, izolirane s papirjem in s skupnim kovinskim plaščem

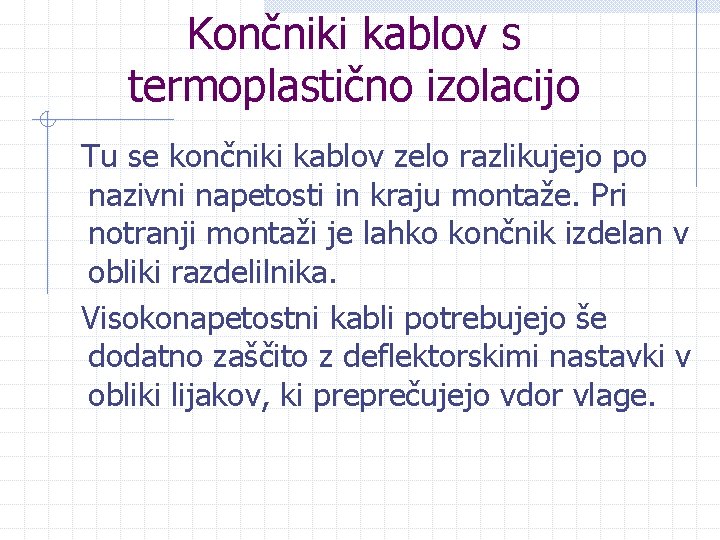

Končniki kablov s termoplastično izolacijo Tu se končniki kablov zelo razlikujejo po nazivni napetosti in kraju montaže. Pri notranji montaži je lahko končnik izdelan v obliki razdelilnika. Visokonapetostni kabli potrebujejo še dodatno zaščito z deflektorskimi nastavki v obliki lijakov, ki preprečujejo vdor vlage.

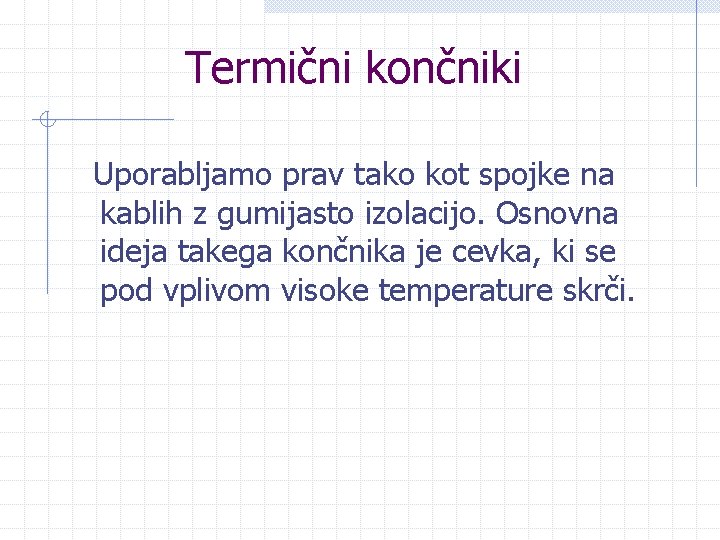

Termični končniki Uporabljamo prav tako kot spojke na kablih z gumijasto izolacijo. Osnovna ideja takega končnika je cevka, ki se pod vplivom visoke temperature skrči.

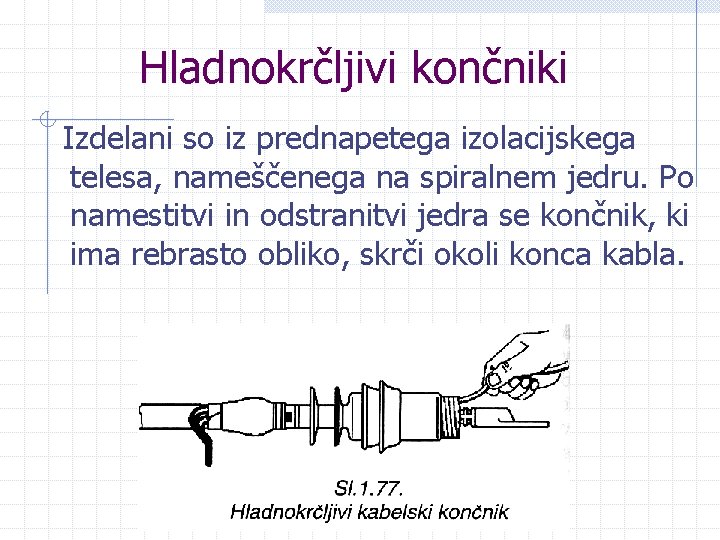

Hladnokrčljivi končniki Izdelani so iz prednapetega izolacijskega telesa, nameščenega na spiralnem jedru. Po namestitvi in odstranitvi jedra se končnik, ki ima rebrasto obliko, skrči okoli konca kabla.
