KAIDAH DAN SIMBOL SIMBOL YANG DI GUNAKAN PADA

KAIDAH DAN SIMBOL –SIMBOL YANG DI GUNAKAN PADA FLOWCHART ATAU STRUKTOGRAM

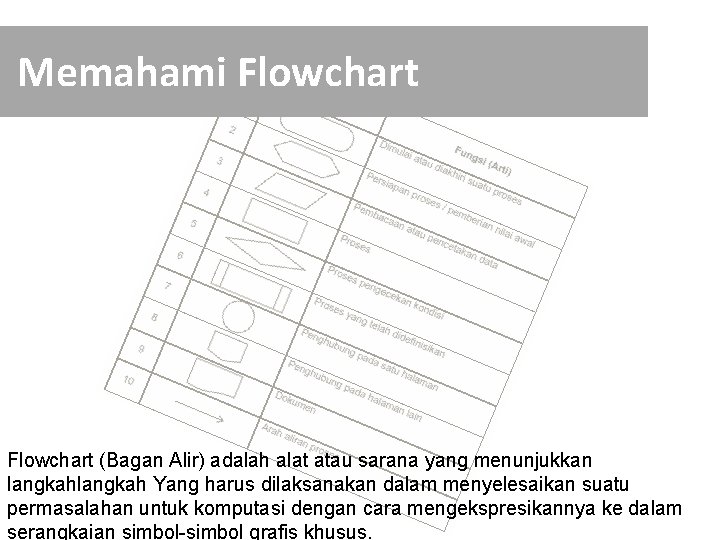

Memahami Flowchart (Bagan Alir) adalah alat atau sarana yang menunjukkan langkah Yang harus dilaksanakan dalam menyelesaikan suatu permasalahan untuk komputasi dengan cara mengekspresikannya ke dalam serangkaian simbol-simbol grafis khusus.

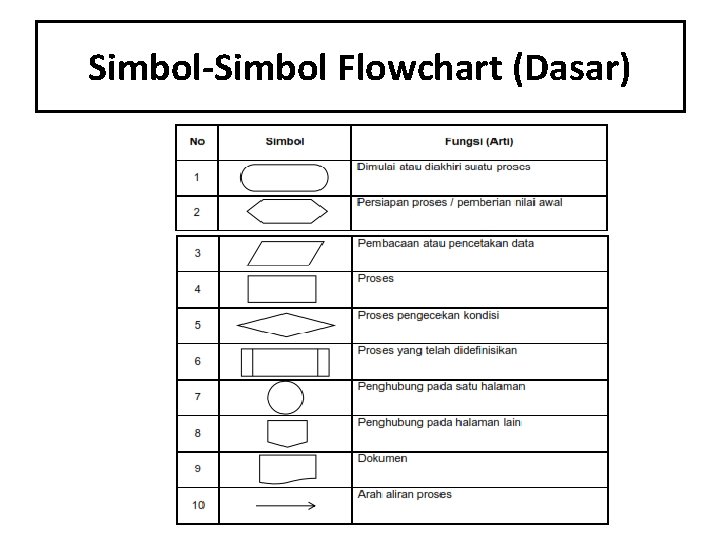

Simbol-Simbol Flowchart (Dasar)

Struktur seleksi dan berurutan Ø Ada tiga macam struktur flowchart, sekuensial (berurutan), seleksi dan pengulangan. 1. Struktur Berurutan Struktur dasar berurutan atau sekuensial merupakan struktur dasar algoritma yang memproses langkah-langkah dengan cara berurutan. 2. Struktur Seleksi Dalam struktur seleksi terjadi sebuah pemilihan langkah kerja (pengambilan keputusan) yang didasarkan pada suatu kondisi. ada tiga jenis struktur seleksi : • Struktur seleksi if

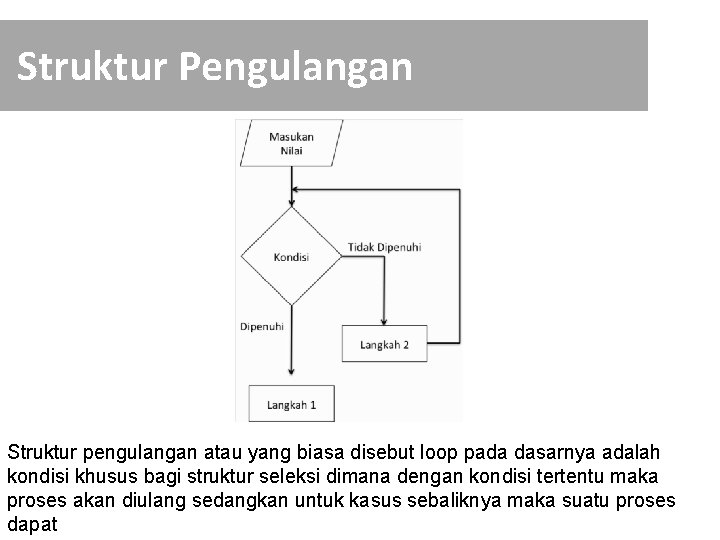

Struktur Pengulangan Struktur pengulangan atau yang biasa disebut loop pada dasarnya adalah kondisi khusus bagi struktur seleksi dimana dengan kondisi tertentu maka proses akan diulang sedangkan untuk kasus sebaliknya maka suatu proses dapat

Seperti struktur seleksi maka ada beberapa jenis struktur perulangan, diantaranya: a) Struktur pengulangan for b) Struktur pengulangan while c) Struktur pengulangan do while d) Struktur kombinasi

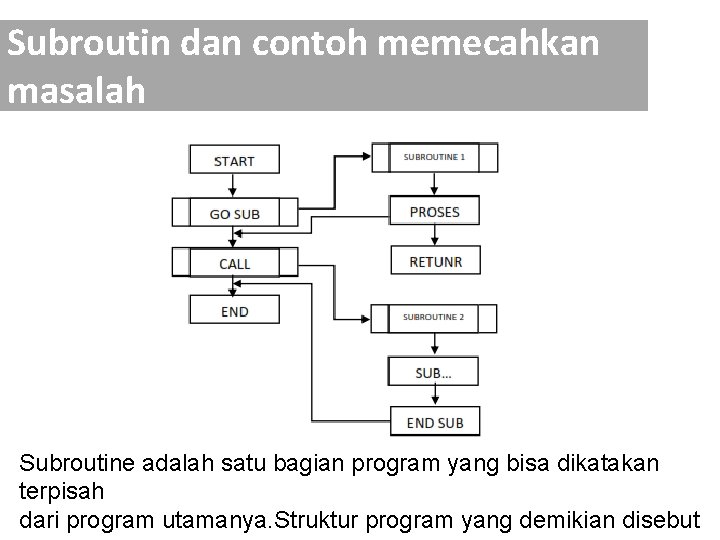

Subroutin dan contoh memecahkan masalah Subroutine adalah satu bagian program yang bisa dikatakan terpisah dari program utamanya. Struktur program yang demikian disebut

• Beberapa cara pemanggilan subroutine adalah sebagai berikut: a) Statement GOSUB RETURN • memanggil subroutine yang diawali dengan label 200 dan diakhiri dengan RETUNR b) Statement EN diawali denganstatement DEF EN dengan atau diakhiri statement END DEF c) Statement CALL diawali dengan SUB dan diakhiri dengan END SUB d) Statement FUNCTION diawali dengan FUNCTION dan diakhiridengan END FUNCTION
