Kablosuz iletişim Nedir ? w Kablosuz iletişim; radyo teknolojisini kullanarak, havadan radyo işaretlerinin belirli bir frekans kanalında iletildiği, karasal bir iletişim yöntemidir. 2

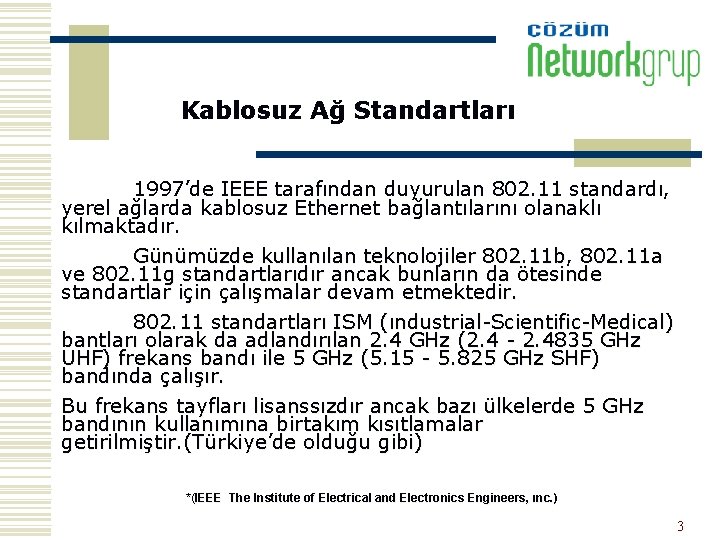

Kablosuz Ağ Standartları 1997’de IEEE tarafından duyurulan 802. 11 standardı, yerel ağlarda kablosuz Ethernet bağlantılarını olanaklı kılmaktadır. Günümüzde kullanılan teknolojiler 802. 11 b, 802. 11 a ve 802. 11 g standartlarıdır ancak bunların da ötesinde standartlar için çalışmalar devam etmektedir. 802. 11 standartları ISM (ındustrial-Scientific-Medical) bantları olarak da adlandırılan 2. 4 GHz (2. 4 - 2. 4835 GHz UHF) frekans bandı ile 5 GHz (5. 15 - 5. 825 GHz SHF) bandında çalışır. Bu frekans tayfları lisanssızdır ancak bazı ülkelerde 5 GHz bandının kullanımına birtakım kısıtlamalar getirilmiştir. (Türkiye’de olduğu gibi) *(IEEE The Institute of Electrical and Electronics Engineers, ınc. ) 3

802. 11 b, 802. 11 a, 802. 11 g w 802. 11 b standardı WLAN teknolojileri için ilk yayınlanan standarttır ve bütün dünyada kullanımı hızla yaygınlaşmıştır. 802. 11 b standardı 2. 4 GHz bandında, 11 Mbps bant genişliği sunan bir teknolojidir w 802. 11 a standardı 5 GHz bandında 54 Mbps bant genişliği sunan WLAN teknolojisidir w 802. 11 g standardı, 802. 11 a'yı kullanamadıkları için 802. 11 b'nin sunduğu 11 Mbps hızı ile yetinmek durumunda kalan ülkelerin bant genişliği ihtiyacını karşılamak üzere her iki teknolojinin elverişli yönlerinin birleştirilmesiyle oluşturulmuş yeni bir teknolojidir. 4

Neden Kablosuz İletişim ? w w w Düşük maliyet Kolay Kurulum Yüksek Band Genişliği Genişleyebilirlik Uydu, F/R, TDM Alternatifi 5

Kablosuz Ağ Araçları Ap-Ethernet Indoor Outdoor Kablolar 6

Kablosuz Tasarım Kriterleri w Konumlandırma ve kullanıcı planlaması(site survey ) w Kapsama alanı, w Ölçeklenebilirlik w Güvenlik 7

Konumlandırma ve kullanıcı planlaması(site survey ) w Müşterilerin yatırımlarını doğru yönlendirmek ve optimal ağ kullanımı elde edebilmek için bölge incelemesi (site survey) denilen işlem mutlaka yapılmalıdır. Bölge incelemesinde erişim noktaları üzerinde kullanıcı sayılarının ve trafik miktarının uygun olarak dağıtılması gerekir. En az sayıda erişim noktası kullanımı ile en yüksek kapsama alanı ve bant genişliğinin elde edilmesi temel hedeftir. Kapsama için ne tip antenler kullanılacağı ve erişim noktalarının nerelere koyulacağı bölge incelemesinde kesinleştirilir. 8

Site Survey İçin Neler Gerekli ? Test Listesi 1. Ortam Haritası 2. Test Cihazları 3. Anten Seçimi 4. Program Desteği 5. Mesafe Detayları 6. Uygulama Detayları 9

Site Survey Çelik Dolap Depo - Metal Eşyalar Offices Mikrodalga fırın Büyük Endüstriel Cihaz Ofis =Gereksiz = Yoğun Kul. = Gelecekte = Normal Kullanım 10

Site Survey E G F D C H B A 11

Site Survey 12

Site Survey 13

Site Survey 14

Site Survey Kanal-2 Internet Kanal-1 Kanal-3 Kanal-4 Kanal-5 15

Site Survey w İyi bir raporda bulunması gerekenler : n Kapsama alanları haritası n Cihaz Lokasyonları n Cihaz ve Anten Tipleri n Uygunsuz Ortamların Fotoğrafları n Konfigürasyon Teklifi PARA***YTL***$$$ 16

Kapsama alanı w Kablosuz ağ standartları farklı frekanslarda çalışmaktadır. 802. 11 a standardı 5 GHz'de çalışırken, 802. 11 b ve 802. 11 g teknolojileri 2. 4 GHz frekansında çalışmaktadır. Düşük frekansta kapsama alanı daha geniştir w Kapsama alanın genişletmek için anten ve A. P 17

Antenler Most important WLAN antenna characteristics: n Frequency: 2. 4 GHz (IEEE 802. 11 b/g) vs. 5 GHz (IEEE 802. 11 a/h) n Impedance: 50 (Ohm), needs to be the same for WLAN device, antennas and cable. . . n Gain: energy oriented in a particular direction n Direction: omnidirectional vs. directional; horizontal and vertical beamwidth n Polarization: linear vertical/ horizontal vs. circular n VSWR: Returnloss n It´s not possible to use 5 GHz antennas with 2. 4 GHz products and vice versa! 18

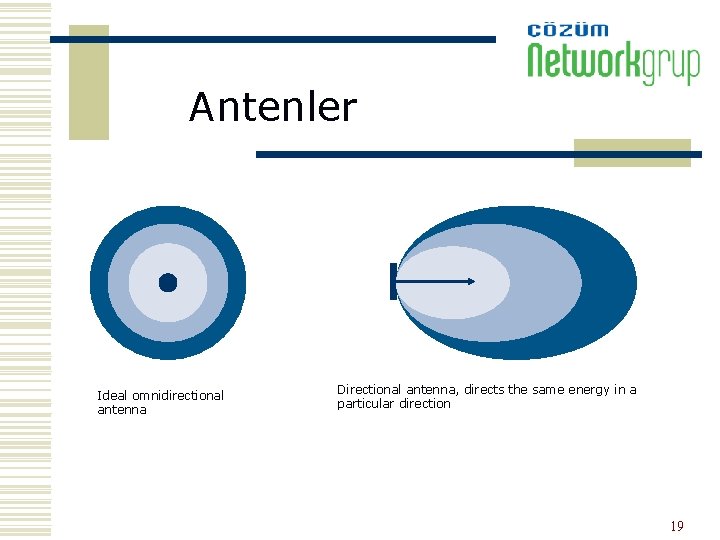

Antenler Ideal omnidirectional antenna Directional antenna, directs the same energy in a particular direction 19

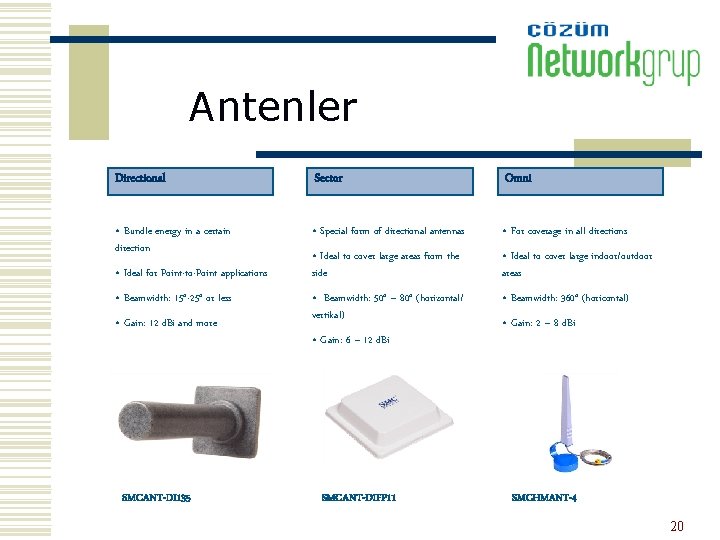

Antenler Directional Sector Omni • Bundle energy in a certain direction • Special form of directional antennas • For coverage in all directions • Ideal to cover large areas from the side • Ideal to cover large indoor/outdoor areas • Beamwidth: 50° – 80° (horizontal/ vertikal) • Beamwidth: 360° (horicontal) • Ideal for Point-to-Point applications • Beamwidth: 15°-25° or less • Gain: 12 d. Bi and more SMCANT-DI 135 • Gain: 6 – 12 d. Bi SMCANT-DIFP 11 • Gain: 2 – 8 d. Bi SMCHMANT-4 20

Antenler No antenna Antenna on one side Antennas on both sides 21

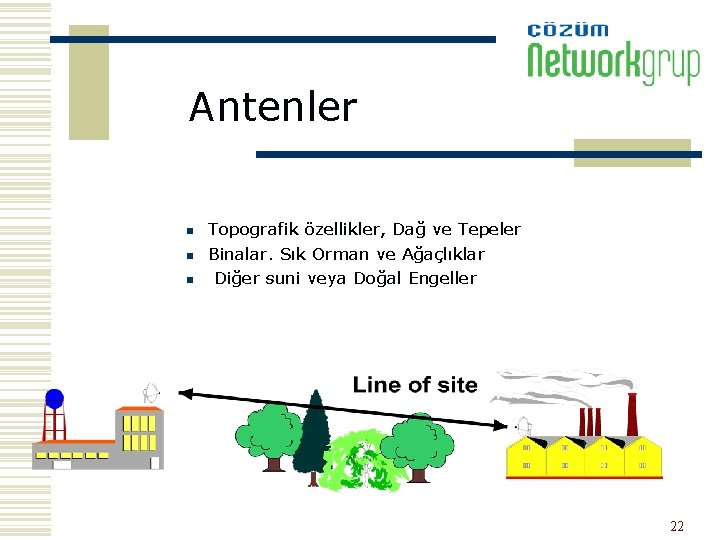

Antenler n n n Topografik özellikler, Dağ ve Tepeler Binalar. Sık Orman ve Ağaçlıklar Diğer suni veya Doğal Engeller 22

Antenler w Elektromanyetik Dalgalar hüzme şeklinde yayılır. w Yayılım sırasında sanal bir yol izlerler. w Sinyallerin gidiş ve dönüşleri bu yol üzerinden olur. 23

Antenler 24

Antenler Sabit Band Genişliği Paylaşımlı Band Genişliği 25

Antenler 2 cihaz görüşüyor. . Araya bir cihaz daha ekleyerek mesafe uzatılabilir. 26

Antenler N RP-SMA RP-TNC Jack Plug 27

Güvenlik • MAC Filtreleme • WEP/WPA • RADIUS / WPA-RADIUS (*#&$*( #(*&$*(#$ #)($__%# #$#% 64 -Bit 128 -Bit 28

C: >ipconfig all 29

Wireless Client(Mac Address) Filter 30

WEP/WPA Şifreleme 31

Wimax Nedir? w Dar alanda kablosuz Internet ağı oluşturan Wi-Fi teknolojisinden sonra henüz test aşamasında olan Wi. MAX, kablosuz Interneti geniş alanlara yaymayı planlıyor. Bugün sayılı ofislerde ve kapalı alanlarda kullanılan hotspotlar 30 -40 metrelik mesafede yaklaşık 10 Mbt/sn hızında bağlantı sağlarken 802. 16 olarak da adlandırılan Wi. MAX 50 km’lik bir alanda 70 Mbs hızında Internet bağlantısı vaat ediyor. w WIMAX IEEE’nin 802. 16 kablosuz iletişim standardı şartnamesine dayanan yeni bir standart. Wi-Fi olarak da adlandırılan 802. 11 grubu standardına göre çok daha hızlı ve çok daha geniş alana hizmet veriyor. . WIMAX (Worldwide Interoperability for Microwave Access), 32

w WİMAX, farklı alanlarda kullanım için farklı standartlar içeriyor. Bunlardan ilki büyük antenler vasıtasıyla sabit bilgisayarlarda kablosuz İnternet imkânı sağlayacak 802. 16 a standardı. w Standart üzerinde bir başka planlanan gelişme ise 802. 16 e olarak adlandırılıyor. Bu standardın vaat ettiği hizmet, otobüste ya da trende seyahat ederken, ya da benzeri koşullar altında PDA veya dizüstü bilgisayarlar aracılığıyla kesintisiz, yüksek hızda İnternet erişimi. . w Standardın ilk versiyonu olan 802. 16 10 -66 GHz frekansında çalışırken baz istasyonlarının kurulduğu kulelerin görüş açısında bulunması gerekiyordu. Fakat geliştirilmiş 802. 16 a standardı ise 2 -11 GHz frekans aralığını kullanırken baz istasyonunu görme ihtiyacı duymuyor. Bu aralık içinde şimdilik 2, 5, 3, 5 ve 5, 8 GHz’in kullanılması planlanırken 50 km uzaklıkta dahi 70 Mbt/sn hızlarına varan İnternet erişimi sağlanabiliyor. 33

Kablosuz Hotspot Uygulamalar -Hastaneler - Oteller - Kampüsler -Alışveriş Merkezi Hastane Otel/Cafe/Restaurant Hotapot Gateway Internet Printer Kablosuz Bina Uygulamaları 34
