KablolarFiber Optik 1 Fiber Optik Kablolar Fiberin alma

Kablolar-Fiber Optik 1

• Fiber Optik Kablolar • Fiberin çalışma prensibi temel optik kurallarına dayanır. • Bir ışın demeti az yoğun bir ortamdan daha yoğun bir ortama geçerken geliş açısına bağlı olarak yansıması (tam yansıma) ya da kırılarak ortam dışına çıkması (bu istenmeyen durumdur) mantığına dayanır. 2

• Yapısı • Çekirdek nüve (core): • Işığın içerisinde ilerlediği ve kablonun merkezindeki kısımdır. • Çok saf camdan yapılmıştır ve esnektir. • Belirli sınırlar içinde eğilebilir • Çapı 8 mikrometre ile 100 mikrometre arasında değişir. • İnsan saçı 100 mikrometre civarındadır (Milimetrenin binde biri) 3

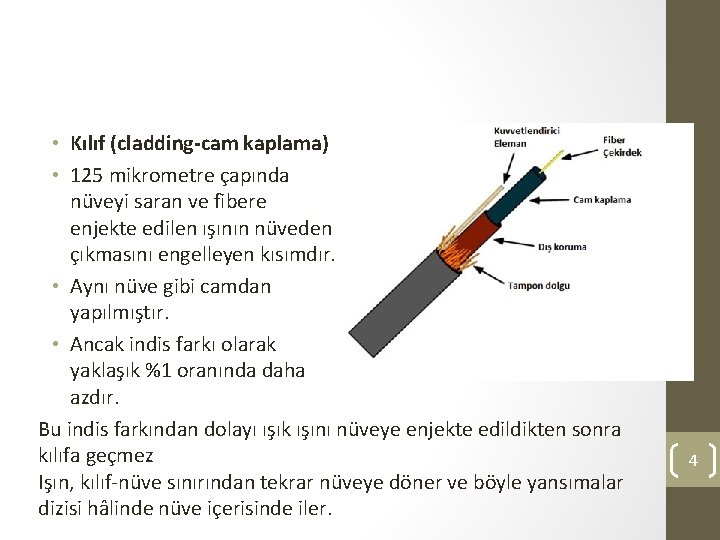

• Kılıf (cladding-cam kaplama) • 125 mikrometre çapında nüveyi saran ve fibere enjekte edilen ışının nüveden çıkmasını engelleyen kısımdır. • Aynı nüve gibi camdan yapılmıştır. • Ancak indis farkı olarak yaklaşık %1 oranında daha azdır. Bu indis farkından dolayı ışık ışını nüveye enjekte edildikten sonra kılıfa geçmez Işın, kılıf-nüve sınırından tekrar nüveye döner ve böyle yansımalar dizisi hâlinde nüve içerisinde iler. 4

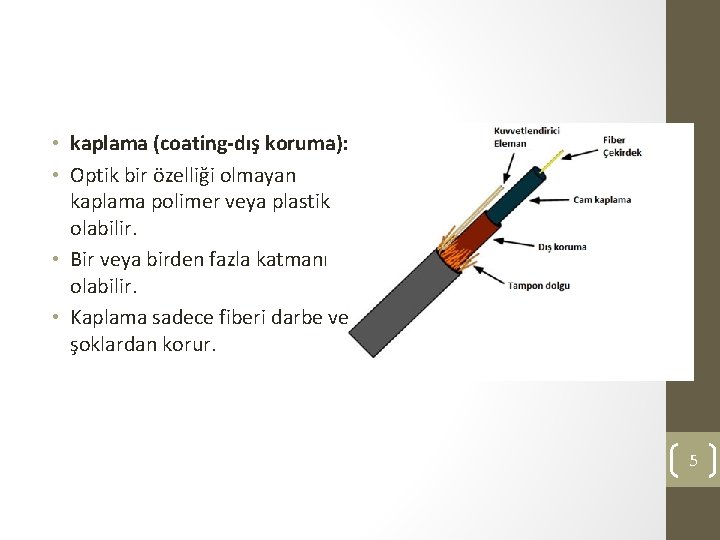

• kaplama (coating-dış koruma): • Optik bir özelliği olmayan kaplama polimer veya plastik olabilir. • Bir veya birden fazla katmanı olabilir. • Kaplama sadece fiberi darbe ve şoklardan korur. 5

• Fiber optik kablo, verileri ışık olarak gönderdiği için manyetik alanlardan, radyo dalgalarından, elektriksel alanlardan etkilenme olasılığı yoktur. • Fiber optik kablo veriyi twisted pair ve koaksiyel (coaxial) kablolardan çok daha uzağa çok daha hızlı biçimde taşıyabilir. • Hızından dolayı görüntülü konuşma (video konferans), çoklu ortam (multimedya) uygulamaları, ses ve görüntü sunulması işlemlerinde tercih edilir. • Ethernet standardı “ 10 base. F” gibi adlandırılır 6

• Her bir fiberden tek yönlü haberleşme sağlanır. • İki yönlü bir haberleşme için en az iki fiber gereklidir. 7

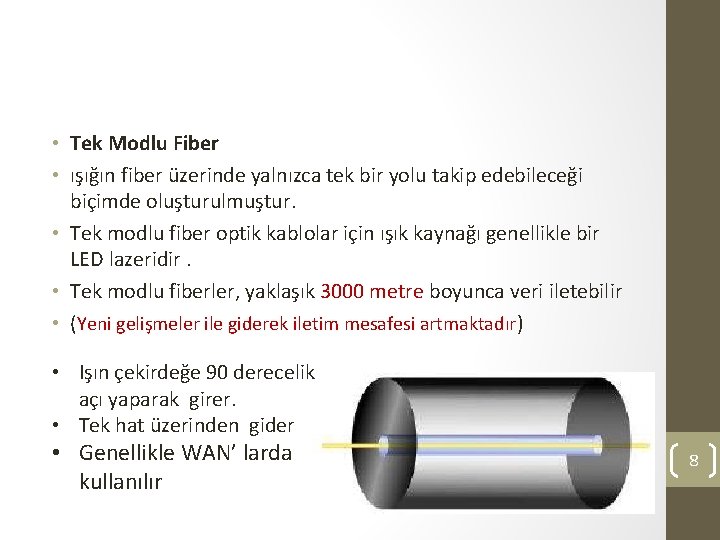

• Tek Modlu Fiber • ışığın fiber üzerinde yalnızca tek bir yolu takip edebileceği biçimde oluşturulmuştur. • Tek modlu fiber optik kablolar için ışık kaynağı genellikle bir LED lazeridir. • Tek modlu fiberler, yaklaşık 3000 metre boyunca veri iletebilir • (Yeni gelişmeler ile giderek iletim mesafesi artmaktadır) • Işın çekirdeğe 90 derecelik açı yaparak girer. • Tek hat üzerinden gider • Genellikle WAN’ larda kullanılır 8

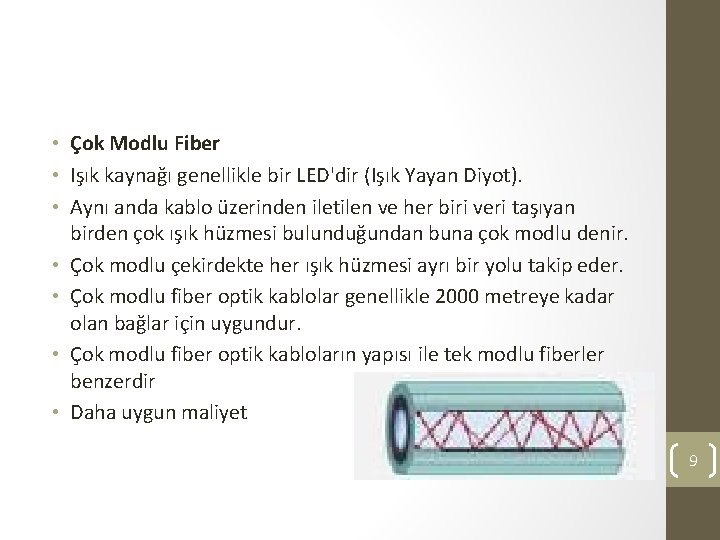

• Çok Modlu Fiber • Işık kaynağı genellikle bir LED'dir (Işık Yayan Diyot). • Aynı anda kablo üzerinden iletilen ve her biri veri taşıyan birden çok ışık hüzmesi bulunduğundan buna çok modlu denir. • Çok modlu çekirdekte her ışık hüzmesi ayrı bir yolu takip eder. • Çok modlu fiber optik kablolar genellikle 2000 metreye kadar olan bağlar için uygundur. • Çok modlu fiber optik kabloların yapısı ile tek modlu fiberler benzerdir • Daha uygun maliyet 9

10

• Fiber optik kablolar verilerin uzak mesafelere iletilmesinde kullanılmaktadır • Yerleşke gibi alanlarda fiber optik kablo kullanılmaktadır. • Genellikle de çok modlu fiber böyle alanlarda tercih edilmektedir 11

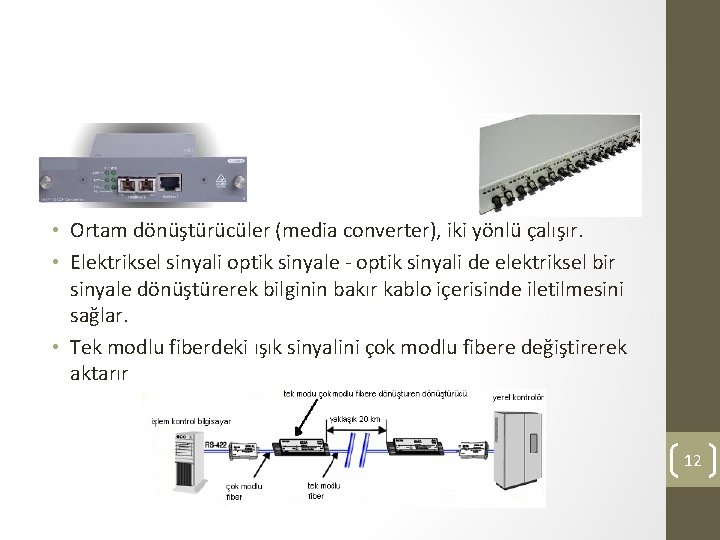

• Ortam dönüştürücüler (media converter), iki yönlü çalışır. • Elektriksel sinyali optik sinyale - optik sinyali de elektriksel bir sinyale dönüştürerek bilginin bakır kablo içerisinde iletilmesini sağlar. • Tek modlu fiberdeki ışık sinyalini çok modlu fibere değiştirerek aktarır 12

• Konnektörler ST • Fiber patch paneller/ optik dağıtım kutularında • Tüm sistem odalarında görülmektedir. • Genellikle data iletişiminde kullanılır SC • En popüler konektör tipidir • LAN uygulamalarında sıkça kullanılır • Tüm hub ve switch cihazları ile uyumludurlar. • LC • SC ye göre % 50 daha az yer kaplar • MT-RJ • Nikel kaplı çinko yapı mevcuttur. • Kısa mesafeli LAN uygulamalarında kullanılır. 13

14

Thinnet coaxial (10 Base 2) kablo Thicknet coaxial (10 Base 5) kablo Twisted-pair (10 Base-T) kablo Fiber-optik kablo Maliyeti Twisted-pair kablodan daha fazla Thinnet’den daha fazla Ucuz Pahalı Uzunluk 185 m 500 m 100 m 2 kilometre Kablolama kolaylığı Kablolaması kolay Kablolaması zor Tercih edilen kullanım alanları Güvenlik isteyen orta ve büyük network’lerde Thinnet network’leri birleştirmek için UTP küçük network’lerde STP Token Ring network’lerde Hız ve güvenlik gereken network’lerde 15
