Kablo Trleri E Eksenli Koaksiyel Kablo ift Burgulu

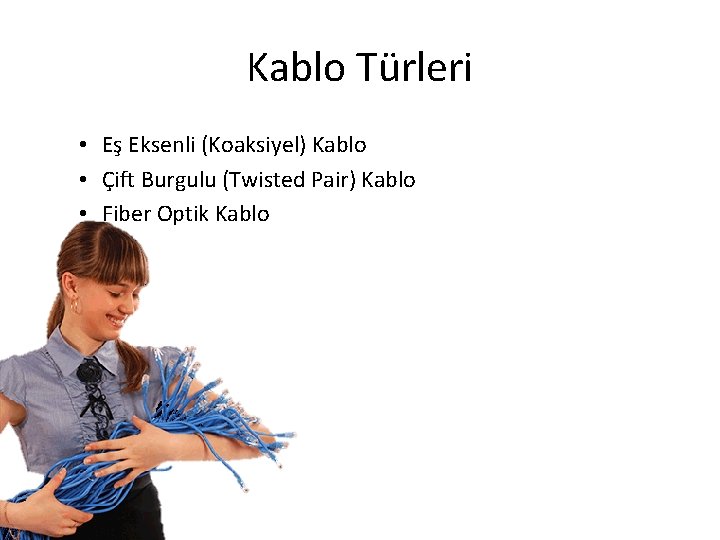

Kablo Türleri • Eş Eksenli (Koaksiyel) Kablo • Çift Burgulu (Twisted Pair) Kablo • Fiber Optik Kablo

Koaksiyel (Eş Eksenli) Kablo A: Koruyucu dış kılıf B: İletken örgü C: Yalıtkan madde D: İç iletken

Koaksiyel Kablo • Thin (thinnet)- İnce Thinnet (ince) koaksiyel kablo: Kalınlık: 0. 25 inç. Maks. Uzaklık: 185 metre. • Thick (thicknet)-Kalınlık: 0. 5 inç Maks. Uzaklık: 500 m (Daha kalın olduğundan özdirenç az)

Koaksiyel Kablo Konnektörleri BNC (British Naval Connector) konnektör BNC T konnektör 10 Base 2 sistemlerde kullanılır İki kablo ucunu ve ethernet kartını bağlamak için kullanılır. BNC barrel konnektör Eşeksenli kablolarda kullanılır İki kabloyu birleştirmek için kullanılır.

Koaksiyel (Eş Eksenli) Kablo Konnektörü T bağlantısı yapılmadan önce Bunu Sakın Yapmayın!!

Koaksiyel Kablonun Bus Topolojide Kullanımı

Çift Burgulu (Twisted Pair) Kablo • Günümüz yerel bilgisayar ağlarında en çok kullanılan kablo türüdür. • Türleri: – STP – FTP – S-FTP – UTP

Çift Burgulu Kablo • Genelde 2 çift (Telefon) veya 4 çift kablo (Ağ) olur. Fakat 25 çifte kadar olanları vardır.

STP (Shielded Twisted Pair) • Korumalı Çift Burgulu Kablo

FTP (Foiled Twisted Pair) • Folyolu Çift Burgulu Kablo

S-FTP (Shielded Foiled TP) • Hem kaplama hem de folyolu koruma

UTP (Unshielded Twisted Pair) • Korumasız Çift Burgulu Kablodur. • Bant genişliklerine, frekanslarına ve maksimum uzunluklarına göre kategorize edilirler. (Cat 5, Cat 6, vs…)

TP Kablo Türleri Kategori Sarm al Hız (Mb/s) Frekans (MHz) Kullanım Alanı CAT 1 2 - 0, 4 Telefon, zil 2 2 4 4 Telefon, eski ağ sistemleri 3 4 10 16 Eski ağ sistemleri 4 4 16 20 Halk Topoloji Ağlar 5 4 100 Ethernet Ağları 5 e 4 1000 100 Ethernet Ağları 6 4 1000 250 Ethernet Ağları 6 a 4 5000 500 Ethernet Ağları (Daha Kalın) 7 4 10000 600 Telefon, IP Phone, Kapalı devre TV 7 a 4 100000 1000 Telefon, Kablo TV 8 4 - 1200 Test Aşamasında

Ağ Kablolama Standartları Ethernet Adı Kablo Tipi Max. Veri Transfer Hızı Max. Veri Uzaklığı Açıklama 10 Base 5 Kalın Koaksiyel 10 Mbps 500 metre BNC, T 10 Base 2 İnce Koaksiyel 10 Mbps 185 metre BNC, T 10 Base. T UTP 10 Mbps 100 metre RJ-45 100 Base. T UTP 100 Mbps 100 metre RJ-45 1000 Base. T UTP 1000 Mbps 100 metre RJ-45, CAT 5 ve üstü 1000 Base. TX (Gigabit Ethernet) UTP 1000 Mbps 100 metre RJ-45, CAT 5 ve üstü 10 Base. FL Fiber (multimode) 10 Mbps 2000 metre Ağlar arası, Fiber optik hub ve NIC arası bağlantı 100 Base. FX Fiber (multimode) 100 Mbps 2000 metre 100 Mbps Ethernet ağlarda 1000 Base. SX Fiber (multimode) 1000 Mbps 260 metre SC, PC ve hub arası bağlantı için tasarlanmıştır. 1000 Base. LX Fiber (singlemode) 1000 Mbps 550 metre 1000 Base. SX’in daha uzun mesafeler arası kullanması için, genellikle omurga olarak kullanılır.

Çift Burgulu Kablo Konnektörleri • Çift bükümlü kabloları sonlandırmak için RJ(Registered Jack) serisi konnektörler kullanılır. RJ serisinde onlarca konnektör çeşidi vardır. • Bunların içinde en yaygın olanları; – Telefon sistemlerinde kullanılan Kategori 2 (Cat 2) kabloları sonlandıran RJ-12 – UTP ile STP kabloların sonlandırılmasında kullanılan RJ-45 konnektörleridir.

Çift Burgulu Kablo Konnektörü

Renk Sıralama Standartları T-568 B standardı: Ethernet ağları için en çok kullanılan standarttır. Renk sırası: (Soldan sağa) • Turuncu-Beyaz • Turuncu • Yeşil-Beyaz • Mavi-Beyaz • Yeşil • Kahverengi-Beyaz • Kahverengi

Renk Sıralama Standartları T-568 A standardı: T-568 B’den farkı; Turuncu ile yeşilin yeri değişir. • Yeşil-Beyaz • Yeşil • Turuncu-Beyaz • Mavi-Beyaz • Turuncu • Kahverengi-Beyaz • Kahverengi

Düz Kablo • Düz kablo: İki ucu da aynı renk sırası ile bağlanmış kablodur. Genelde T-568 B standardı kullanılır; ama iki uç da aynı olmak şartı ile her kombinasyon kullanılabilir. • İki farklı türden cihazı bağlamak için kullanılır. • Ör: İnternet (Modem ile bilgisayar)

Çapraz Kablo • Çapraz kablo: İki ucundan biri T-568 B, diğeri T 568 A renk sırası ile bağlanmış kablodur. • İki aynı türden cihazı bağlamak için kullanılır. • Ör: Bilgisayar ile bilgisayar

Fiberoptik Kablo • Veriyi elektrik sinyali ile değil ışık iletmeye yarayan cam/plastik ile yapılmış kablo türüdür.

Fiberoptik Kabloların Avantajları • Yüksek bant genişliği • Düşük kayıp • Elektromanyetik bağışıklık • Güvenilirlik • Hafiflik • Küçük boyut

Fiberoptik Kablonun Dezavantajları • Maliyetinin yüksek olması. • Detaylı işçilik gerektirmesi. • Mevcut şebekeye ayarlanmasında zorluklar (bakır devre ve fiberin uyuşmaması)

Fiber Optik Kablo Çeşitleri • Fiber tipine göre – Tek modlu – Çok modlu • Malzemesine göre – Plastik Çekirdek+Plastik Koruyucu – Cam Çekirdek+Cam Koruyucu • Hat Sayısına Göre – Simplex – Duplex – Multi. Fiber • Kablo Tipine Göre – Gevşek Tüplü – Sıkı Tüplü

Fiber Optik Kablo Çeşitleri – Tek Mod Fiberler (Single Mode Fiber- SMF) : • Işığın tek bir modda ya da tek bir yolda ilerlemesine olanak tanırlar • Düşük sinyal kayıplarının olduğu ve yüksek veri iletişim hızının gerektirdiği durumlarda kullanılırlar. – Çoklu Mod Fiberler (Multi Mode Fiber- MMF) : • Işığın birden fazla modunu ileten fiberlerdir. • Işın çarpışmaları meydana gelebileceğinden kısa mesafeler için kullanılır.

Çok Modlu Fiberler Kademeli Çok Modlu Dereceli Çok Modlu

Plastik Çekirdek+Plastik Koruyucu • Performans düşük • Fiyat uygun • Kısa mesafelerde kullanılır

Cam Çekirdek+Plastik Koruyucu • Performans daha yüksek • Fiyat daha yüksek • Kısa ve orta mesafelerde kullanılır

Cam Çekirdek+Cam Koruyucu • En yüksek performans • En yüksek fiyat • Daha uzak mesafeler için kullanılır.

Fiber Optik Kablo Konnektörleri ST (Straight tip) SC (Subscriber tip) MT-RJ
