Kaablissteemide standardid ELMO PETTAI Rahvusvahelise standardiorganisatsioonide standardiseerimist hlmab
Kaablisüsteemide standardid ELMO PETTAI
Rahvusvahelise standardiorganisatsioonide standardiseerimistöö hõlmab võrgu erinevaid osasid Kaablisüsteemid Komponendid EIA/TIA ISO CENELEC Standardid IEEE ANSI ATM Forum Võrgurakendused FCC DTI CENELEC Elektromagnetiline ühilduvus, EMC
Standardiorganisatsioonid, Lühendid • ISO • IEC - International Organisation for Standardisation International Electrotechnical Comission • Organisatsioonide Liikmeteks on rahvuslikud organisatsioonid • Ülesehituselt jagunevad standardiorganisatsioonid erinevate tehniliste tegevusvaldkondade vahel • Koostise põhiüksused - tehnilised komiteed (TC) – Tehnilised komiteed teevad koostööd huvigruppidega – Infotehnoloogia valdkonnas on ISO ja IEC ja loonud ühiskomitee JTC 1 Valminud standardid läbivad hääletusprotsessi
Standardikomiteed Kaabeldus Komponendid Kaabel RAHVUSVAHELINE ISO/IEC JTC 1 IEC TC 46 (Cu) IEC SC 46 C SC 25 WG 3 IEC TC 86 (FO) IEC SC 46 A USA TIA/EIA TR 41. 8 NEM A ICEA ASTM CENELEC TC 46 X EUROOPA CENELEC TC 215 CENELEC SC 46 XC CECC WG 28 Rakendused, Lahendused Pistikühendus IEC TC 48 (Cu) IEC TC 86 (FO) IEC SC 46 B TIA/EIA TR 41. 8 ISO/IEC JTC 1 SC 6 ITU-TS ATM FORUM ANSI IEEE CENELEC TC 46 CECC WG 28 CECC WG 26, 27 ETSI
Standardikomiteed ja tulekindlus, EMC) Mõjupiirkond EMC Põlemistestid, Meetodid Tulekindlus, IEC TC 89 Rahvusvaheline IEC CISPR IEC TC 20 USA FCC EMC TAG UL NFPA EUROOPA CENELEC TC 210 CENELEC TC 20 Fire Hazard
Elektromagnetiline ühilduvuse nõuded kaablisüsteemidele (EMC) Elektromagnetilise ühilduvuse nõudeid ei saa rakendada EMC Compliance Not Applicable Keskseade Host Patch Panel Adapter Nõuded on rakendatavad EMC Compliance Required Lõppseade Terminal Outlet Adapter
Mis on kaasaegne ehitis? Telekommunikatsiooni süsteemid Integreeritud süsteemid, mis kasutavad struktureeritud kaabeldust Bürooseadmed, automaatika Hoone ekspluatatsiooni ja haldussüsteemid
Ehitiste nõrkvoolukaabelduse alased standardid • Rahvusvaheline: – ISO/IEC JTC 1 SC 25 WG 3 IS 11801 • Euroopa (EU): – CENELEC TC 215 EN 50173 • USA: ANSI/EIA/TIA TR-42. 1 ANSI/EIA/TIA 568 A • Standardid toimivad alates 1995, täiendati 2002 – – standardimisöö jätkub ka edaspidi
Struktureeritud kaablisüsteemi osad SCS Subsystems Piirkonna Campus backbone Horisontaal Horizontal Tõusukaabeldus Riser Backbone Tööpiirkonna Work Area Seadmeruumi Equipment Haldus Administration TC TO = Telecommunications Outlet TC = Telecommunications Closet IC = Intermediate Cross-Connect MC = Main Cross-Connect ER = Equipment Room EF = Entrance Facility IC TO TC EF MC ER
Standardite mõjupiirkond Piirkonna jaotla Campus Distributor Hoone jaotla Building Distributor Korruse jaotla Floor Distributor Koondumis- Töökoha punkt pistikupesa Transition Point (optional) Generic Cabling System Kaablisüsteemi statsionaarne osa Telecoms Outlet Seadmed Terminal Equipment Work Area Cabling Tööpiirkonna kaabeldus • Komponentide spetsifikatsioonid • Projekteerimise juhised • Standardi poolt piiritletud kaabelduse kasutusala • Süsteemi parameetrite tase: ühendus (link), kanal
Kaabelduse standardite põhiterminid Definitions in the existing standards Campus Distributor (CD) Building Distributor (BD) 1500 m max Floor Distributor (FD) Telecommunications Outlet (TO) 500 m max 5 m max Campus backbone cabling subsystem Transition Point (TP) Terminal equipment Building backbone cabling subsystem 90 m max Horizontal cabling Subsystem Work area cabling Combined length of work area cable, equipment cable and patch cord <= 10 m
Standardi ISO 11801 ülesehitus. Kohtkindlate ühenduste maksimaalne lubatav pikkus Telekom CD Piirkonna kaabeldus (Campus) 1500 meetrit BD BD Hoone magistraal (tõusu-) kaabeldus 500 meetrit FD CD FD FD FD Piirkonna jaotla BD Hoone jaotla FD Korruse jaotla TO Töökoha pistikupesa Horisontaal kaabeldus 90 meetrit TO TO
Uus rahvusvaheline standard kodude nõrkvoolukaabelduse jaoks • ISO/IEC 15018 (Generic cabling for homes) – Information technology JTC 1/SC 25 • – • Interconnection of Information Technology Equipment Standardi lõppversioon valmis aastaks 2004 – Paljude nõudmiste aluseks on rahvusvaheline standard ISO 11801 Kodude kaabeldus jaguneb otstarbelt kolme kasutajagrupi vahel: 1. 2. Info ja kommunikatsiooni- ehk sidetehnika 1. Information and communication technologies (ICT) Ringhäälingu ja sidetehnika 1. 3. Broadcast and communication Technology (BCT) Hoonete halduse, automaatjuhtimise ja sidetehnika 1. Commands, Controls and Communication in Buildings (CCCB)
ISO/IEC 15018 Loodud kasutamiseks uute ja rekonstrueeritavate hoonete kaablivõrkude projekteerimisel ning ehitamisel • Kaabeldus on osa infrastruktuurist • Toetab keerutatud paaridega vaskkaablite, koaksiaalkaablite ja optiliste kaablite kasutamist • Eri rakenduse grupid vajavad erinevaid kaableid • ICT rakenduste jaoks mõeldud kaablisüsteemi osade nõuded kattuvad ISO 11801 nõuetega. • Kodude piirkonna ja tõusukaabeldus ehitatakse välja ISO 11801 nõuete kohaselt

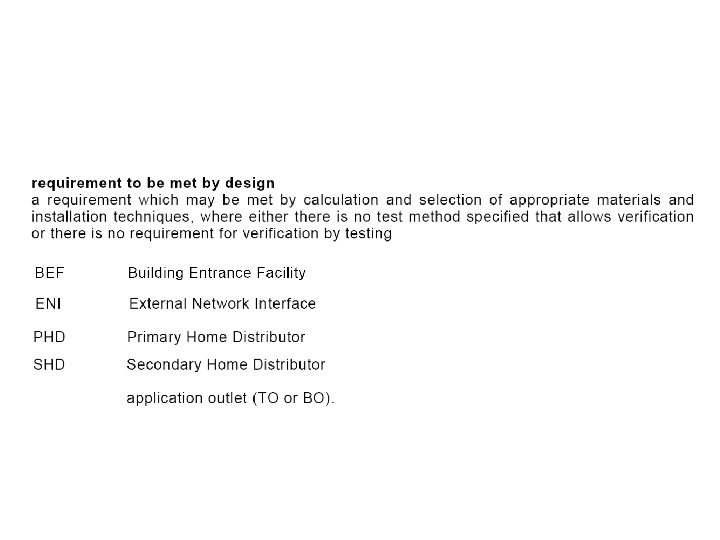

Kodukaabeldus ja juurdepääs kaugvõrkudele Kaabelduse osad ja seosed standardis ISO/IEC 15018 Korrusmaja korteri jaotlatega Individuaalelamu korrusejaotlaga Individuaalelamu
Ühenduse (Link) ja kanali mõiste selgitus Link & Channel Definitions: Permanent Link: TIA/EIA TSB 67 Link: (Basic Link Test Config. ) ISO 11801 Link: (Class C/D Link) TIA/EIA Channel: (Annex E & TSB 67) ISO 11801 Channel: (new specification) 2 m 2 m 20% 5 m 50% A 20% A 50% B C 20% B C 50% A+B+C £ 10 m 50%
Kodukaabeldusel mksimaalselt kaks loogilist ülesehituse taset
Kodukaabeldusel mksimaalselt kaks loogilist ülesehituse taset
ISO/IEC 15018 Kanali ja püsiva ühenduse mõiste kodukaabelduses
Cabling structure for CCCB applications
Kanali mudel ja ühenduse mudel Channel model and Link model Channel Permanent Link TSB 67 Basic Link* TO TP/CP Link Key TO = Telecommunications Outlet TP = Transition Point CP = Consolidation Point * excl test leads
Kaablid & Pistikühendused Cables Connectors 100 oomi balanseeritud RJ 45 (IS 8877) 120 oomi balanseeritud RJ 45 (IS 8877) 150 oomi Token Ring balanseeritud 50/125 um optiline kiud (fiiber ) SC or ST (BFOC 2. 5) 62. 5/125 um optiline kiud (fiiber) SC or ST (BFOC 2. 5)
Kaablistandardidite areng ja füüsikalised näitajad Kategooria 3 • Kategooria 4 • Kategooria 5 • Kategooria 6 • Category 3 (Specified up to 16 MHz) Category 4 (Specified up to 20 MHz) Category 5 (Specified up to 100 MHz) Category 6 (Specified up to 200 MHz) Põhiparameetrid, füüsikalised; 1995 Sumbuvus Lähima otsa ülekostvus Karakteristlik takistus Peegelduskadu Mahtuvuse näitaja Alalisvoolutakistus 21. 02. 00 Parameters include: – – – Attenuation Near End Crosstalk (NEXT) Characteristic Impedance Structured Return Loss (SRL) Mutual Capacitance DC Resistance
Kaabelduse klassid / kategooriad , 2002 Category 7 / Class F 1997 Category 6 / Class E Category 5 / Class D Category 4 1995 Category 3 / Class C Low 100 K 1 M 16 M 20 M Sagedus, Frequency (Hz) 100 M 200 M 600 M
Kaabliühenduse (Link) klassid standardites IS 11801 ja EN 50173 ning konkreetsete andmeside lahenduste kasutatavus Bandwidth (MHz) 100 16 Mb/s TR Passive 10 1 0. 1 1 Mb/s CSMA Star. LAN Voice Class A ISDN Basic rate Primary access Class B 4 Mb/s TR 10 Base. T 16 Mb/s TR Active 25 Mb/s ATM 100 Mb/s 100 Base. T 4 100 Base. T 2 100 Base. VG 155 Mb/s ATM CAP 64 Class C 100 Mb/s SDDI TP-PMD 100 Base. TX 155 Mb/s ATM NRZI Class D
Signaaliedastust iseloomustavad kaabelduse parameetrid uutes ja moderniseeritud standardites Return Loss Propagation Delay Skew, LCL, LCTL Attenuation NEXT, PSNEXT, ACR, PSACR ELFEXT, PSELFEXT Transmitter Receiver Local End Receiver Attenuation NEXT FEXT Undesired noise (caused by crosstalk) Transmitter Far End
Natuke minevikust. Important notes the from ISO meeting in Berlin June 1999 • Liaison letter sent to IEEE saying that Class E channel specifications are not likely to change anymore and that IEEE may now start developing new applications for class E • ISO/IEC has started the work of defining the next generation optical fiber. The development activity is currently focused on the following: – 850 nm operation – 50 µm multimode fiber (but does not rule out 62. 5 µm multimode fibre) – Support for 10 Gbit/s applications over 300 meters of multimode fibre
work in ANSI TR 42. 1 • Is changing the Category 5 standard (TSB 95). • Is developing a new standard for Category 5 E. • Is developing a new standard for Category 6. (Category 6 channel will correspond to the Class E channel from ISO and CENELEC. ) • Is not working on category 7!!!
Terminite kategooria ja klass vastavuse võrdlus ISO (CENELEC) ANSI Class E in revised 11801 Category 6 channel Class D in revised 11801 Category 5 E channel Class D incl AM 1 & 2 Category 5 (TSB 95) channel Class D incl AM 1 Category 5 1995 channel Class D 11801 1995 Class E 11801 Category 6 , 2002 channel ANSI/TIA/EIA-568 -B. 2 -1 Kvaliteedi kasvu suund Performance Relationship between Class D & E and Category 5 & 6 channel performance
Seadmete toitmine kaablite kaudu
Seadmete ja testrite ühendamine
Kaablisüsteemide testimine Test standards • TSB-67 define Level I and II test equipment requirement • New requirements needed: Cat 5 E: Level IIE Cat 6: Level III • Installation practices and patchcords significant impact on performance
Category 6 / Class E kanali spetsifikatsioonid on aluseks, millele rajatakse järgmise põlvkonna andmesidesüsteemid CAT 6/Class E standardi spetsifikatsioonid lõplikult valmib 2000 aasta lõpuks, tegelikult valmis 2002 lõpuks Kuna testimise meetodid on veel arenduse faasis, siis lõplikult paigas komponentide spetsifikatsioonid 2002. Standardikomiteedes on alanud CAT 6/Class E nõuetel põhinevate võrgulahenduste standardite väljatöötamine. Aastal 2002 valmis Ethernet 1000 Base. TX standard. ATM foorum arendab 1, 244 Gb/s süsteemi (kasutab CAT 6, 4 pr. UTP)
Kategooriad ja Ethernet Standards • Vaskkaabeldus, Copper – IEEE 802. 3 (CSMA/CD) Standards • Cat 3: 1 BASE 5, 10 BASE-T, 100 BASE-T 4, 100 BASE-T 2 • Cat 5: 100 BASE-TX (Fast Ethernet) • Cat 5 + TSB 95: 1000 BASE-T (Gigabit Ethernet) • CAT 6 1000 BASE-TX (Gigabit Ethernet) – IEEE 802. 12 (Demand Priority) Standard • Cat 5: 100 BASE-VG • Optiline kaabeldus, Fiber – – 10 BASE-FL, 100 Base-FX 100 BASE for 820 nm under study to allow auto-negotation 1000 BASE-SX (820 nm), 1000 BASE-LX (1310 nm) High Speed Study group for 10 Gigabit Ethernet • Needs new MM Fiber or new transmission techniques!
270 Mb/s digitaalse jadavideosignaali spektraaltihedus (mittetihendatud edastus) , põhineb SMPTE 259 M standardil, kasutatakse filmistuudiotes filmide digitaliseerimisel ja kvaliteetsel näitamisel 5 d. B/jaotus 0 Hz 270, 0 MHz
Critical issues for Class F • It will take at least one more year before the connector is chosen. • Will the installed base of Class F ever become large enough, so that hub manufactures will be willing to develop hubs for Class F only? • Will Class F be able to compete against fiber? • Is the bandwidth difference to Class E large enough (*2. 4)? (Remember that we normally increase the speed with a factor of 10!) • Will Class F be capable of supporting 10 Gbit/s? -- No probably not!

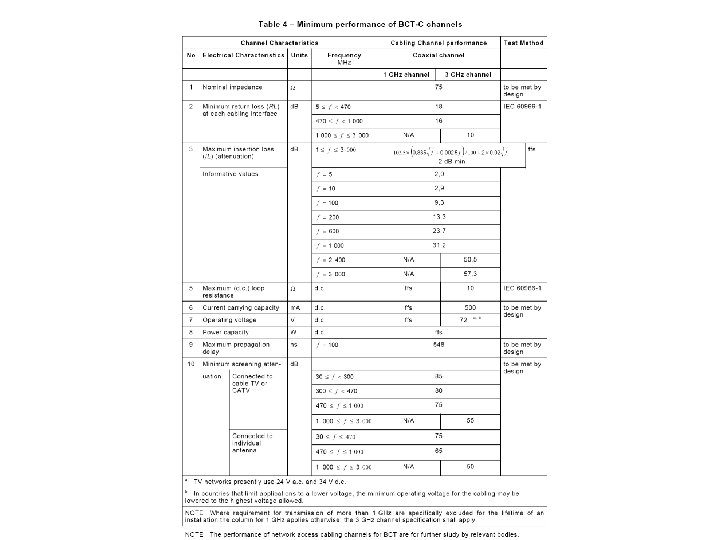

Veel on teisi standardeid
Standardeid (jätkub)
Standardeid (jätkub)
Standardeid (jätkub)
Standardeid (jätkub)
Standardeid (jätkub)
Standardeid (jätkub)
