KỸ THUẬT LẠNH CHƯƠNG 3: MÁY NÉN LẠNH MỤC TIÊU BÀI HỌC: q Trình bày được các tính chất; phạm vi ứng dụng của một số loại máy nén. q Mô tả được nguyên lý làm việc của một số loại máy nén. q Tính toán được các tổn thất, hệ số và năng suất của máy nén.

CHƯƠNG 3: MÁY NÉN LẠNH NÔI DUNG BÀI HỌC 1. PH N LOẠI MÁY NÉN LẠNH 2. PHẠM VI ỨNG DỤNG MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 4. MÁY NÉN TRỤC VÍT 5. MÁY NÉN RÔ TO 6. MÁY NÉN XOẮN ỐC

CHƯƠNG 3: MÁY NÉN LẠNH Máy nén lạnh có nhiệm vụ hút hơi môi chất áp ở suất thấp từ thiết bị bay hơi nén lên áp suất cao để đẩy vào thiết bị ngưng tụ, tạo sự tuần hoàn liên tục cho môi chất trong hệ thống lạnh

CHƯƠNG 3: MÁY NÉN LẠNH 1. PH N LOẠI MÁY NÉN LẠNH § Máy nén thể tích: quá trình nén được thực hiện nhờ sự thay đổi thể tích giới hạn của xilanh và pít tông khi pít tông di chuyển. § Máy nén động học: quá trình nén dựa vào động năng của dòng hơi tang lên biến thành thế năng.

CHƯƠNG 3: MÁY NÉN LẠNH 1. PH N LOẠI MÁY NÉN LẠNH MÁY NÉN THỂ TÍCH Máy nén pít tông trượt Máy nén pít tông quay Máy nén pít tông trượt Máy nén trục vít Máy nén con lắc Máy nén rô to lăn Máy nén rô to tấm trượt Máy nén rô to lắc Máy nén xoắn ốc MÁY NÉN ĐỘNG HỌC Máy nén tuabin ly tâm Máy nén ejectơ Máy nén ejecto hơi

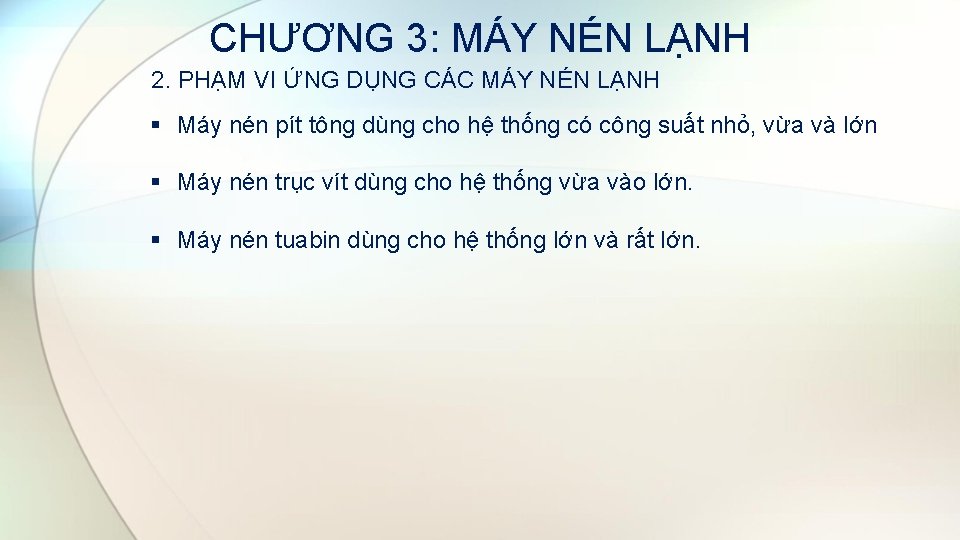

CHƯƠNG 3: MÁY NÉN LẠNH 2. PHẠM VI ỨNG DỤNG CÁC MÁY NÉN LẠNH § Máy nén pít tông dùng cho hệ thống có công suất nhỏ, vừa và lớn § Máy nén trục vít dùng cho hệ thống vừa vào lớn. § Máy nén tuabin dùng cho hệ thống lớn và rất lớn.

CHƯƠNG 3: MÁY NÉN LẠNH 2. PHẠM VI ỨNG DỤNG CÁC MÁY NÉN LẠNH

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 1 Phân loại dựa vào các đặc điểm như: § Loại môi chất: NH 3 và Freon § Cách bố trí xilanh : vị trí xi lanh đứng, ngang, V, W § Số cấp nén: 1 cấp hoặc 2 cấp trên cùng một máy § Hướng chuyển động của môi chất : thuận dòng và ngược dòng § Phương pháp giữ kín môi chất: kín, nữa kín và hở § Năng suất lạnh: nhỏ, vừa và lớn

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 1 Phân loại dựa vào các đặc điểm như: Máy nén kín, nữa kín và hở

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 2 Nguyên lý làm việc:

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 2 Nguyên lý làm việc: Quá trình hút

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 2 Nguyên lý làm việc: Quá trình nén

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 2 Nguyên lý làm việc: Quá trình đẩy

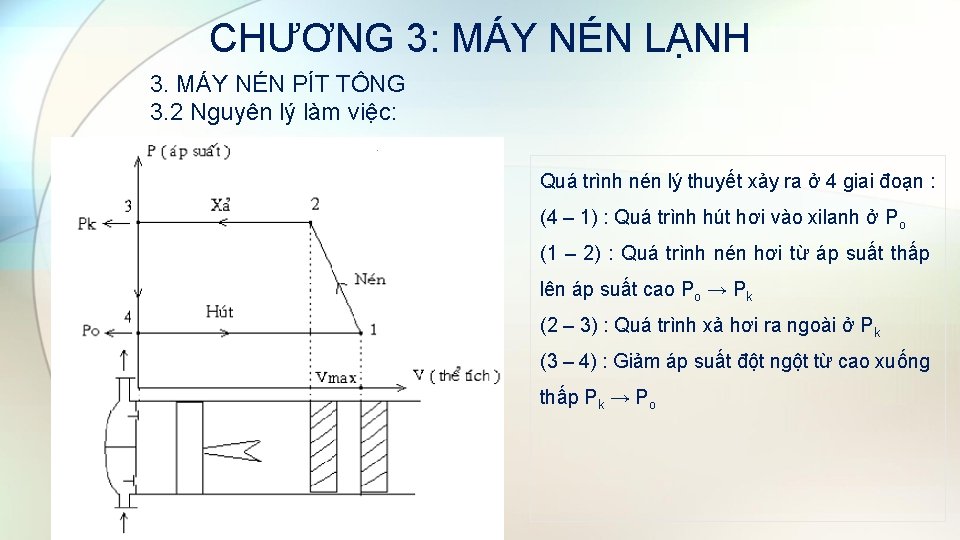

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 2 Nguyên lý làm việc: Quá trình nén lý thuyết xảy ra ở 4 giai đoạn : (4 – 1) : Quá trình hút hơi vào xilanh ở Po (1 – 2) : Quá trình nén hơi từ áp suất thấp lên áp suất cao Po → Pk (2 – 3) : Quá trình xả hơi ra ngoài ở Pk (3 – 4) : Giảm áp suất đột ngột từ cao xuống thấp Pk → Po

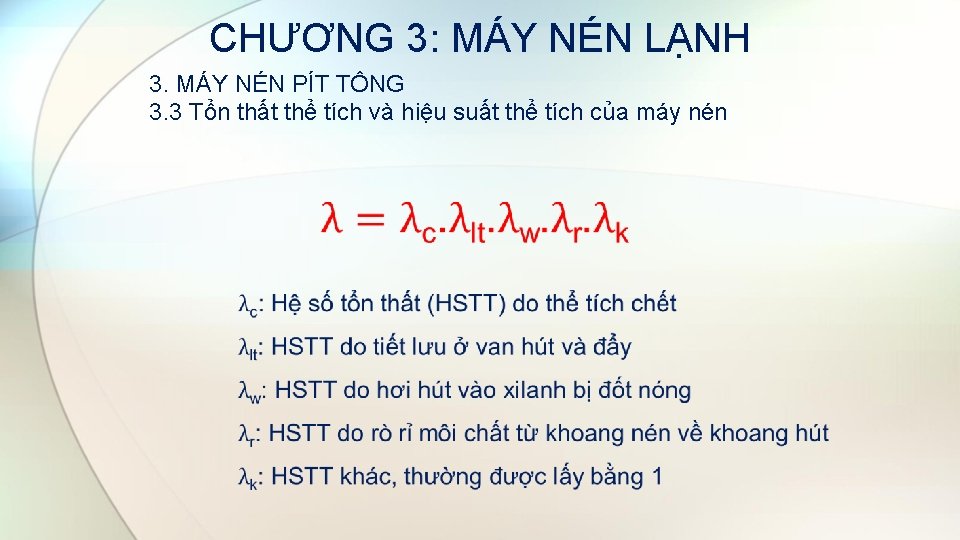

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 3 Tổn thất thể tích và hiệu suất thể tích của máy nén

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 3 Tổn thất thể tích và hiệu suất thể tích của máy nén Tổn thất tể tích của máy nén

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 3 Tổn thất thể tích và hiệu suất thể tích của máy nén

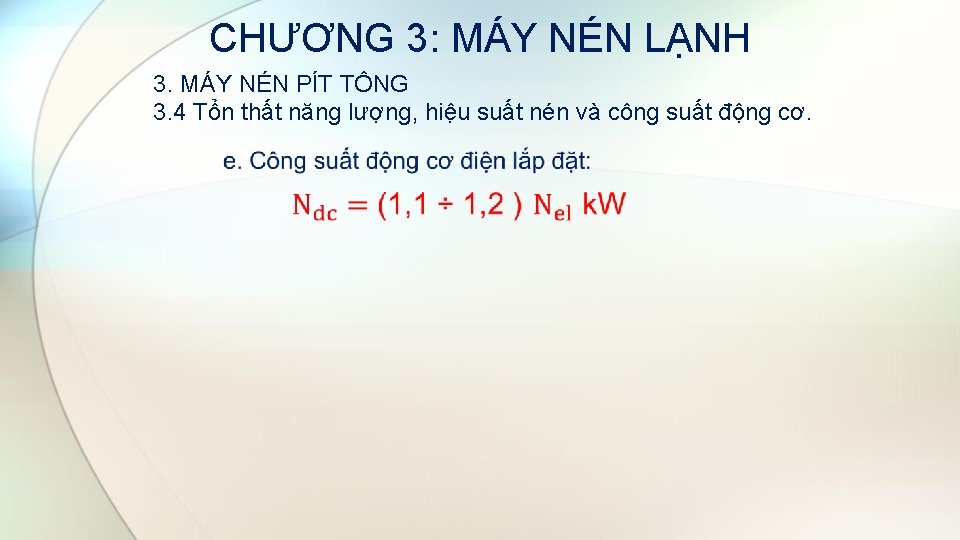

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ.

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ. a. Công nén đoạn nhiệt: Ns = m. l = m. (h 2 – h 1) m: năng suất khối lượng của máy nén kg/s

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ.

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ. c. Công nén hữu ích: Ne = Ni + Nms: công tiêu tốn thắng lực ma sát Nms = pms. Vtt : thể tích hút thực tế

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ.

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 4 Tổn thất năng lượng, hiệu suất nén và công suất động cơ.

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 5 Hệ số lạnh của chu trình.

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 6 Năng suất lạnh của máy nén Qo = m. qo k. W qo: năng suất lạnh riêng (kj/kg)

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 7 Các dạng cấu tạo của máy nén pít tông a. Máy nén pít tông thuận dòng và ngược dòng

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 7 Các dạng cấu tạo của máy nén pít tông b. Máy nén pít tông có con trượt

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 7 Các dạng cấu tạo của máy nén pít tông b. Máy nén hở

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 7 Các dạng cấu tạo của máy nén pít tông b. Máy nén nữa kín

CHƯƠNG 3: MÁY NÉN LẠNH 3. MÁY NÉN PÍT TÔNG 3. 7 Các dạng cấu tạo của máy nén pít tông b. Máy nén kín

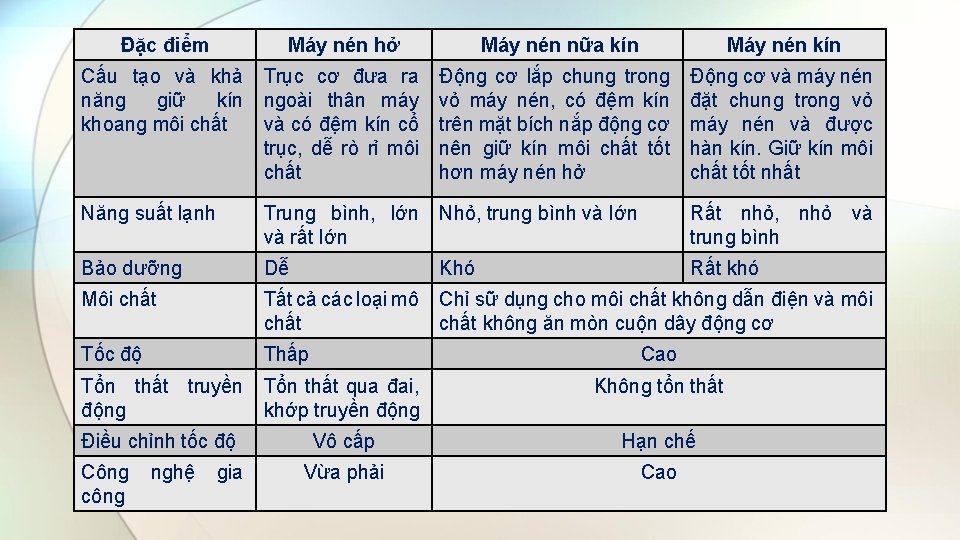

Đặc điểm Máy nén hở Cấu tạo và khả Trục cơ đưa ra năng giữ kín ngoài thân máy khoang môi chất và có đệm kín cổ trục, dễ rò rỉ môi chất Máy nén nữa kín Máy nén kín Động cơ lắp chung trong vỏ máy nén, có đệm kín trên mặt bích nắp động cơ nên giữ kín môi chất tốt hơn máy nén hở Động cơ và máy nén đặt chung trong vỏ máy nén và được hàn kín. Giữ kín môi chất tốt nhất Năng suất lạnh Trung bình, lớn Nhỏ, trung bình và lớn và rất lớn Rất nhỏ, nhỏ và trung bình Bảo dưỡng Dễ Rất khó Môi chất Tất cả các loại mô Chỉ sữ dụng cho môi chất không dẫn điện và môi chất không ăn mòn cuộn dây động cơ Tốc độ Thấp Khó Cao Tổn thất truyền Tổn thất qua đai, động khớp truyền động Điều chỉnh tốc độ Công công nghệ gia Không tổn thất Vô cấp Hạn chế Vừa phải Cao

CHƯƠNG 3: MÁY NÉN LẠNH 4. MÁY NÉN TRỤC VÍT

CHƯƠNG 3: MÁY NÉN LẠNH 5. MÁY NÉN RÔ TO

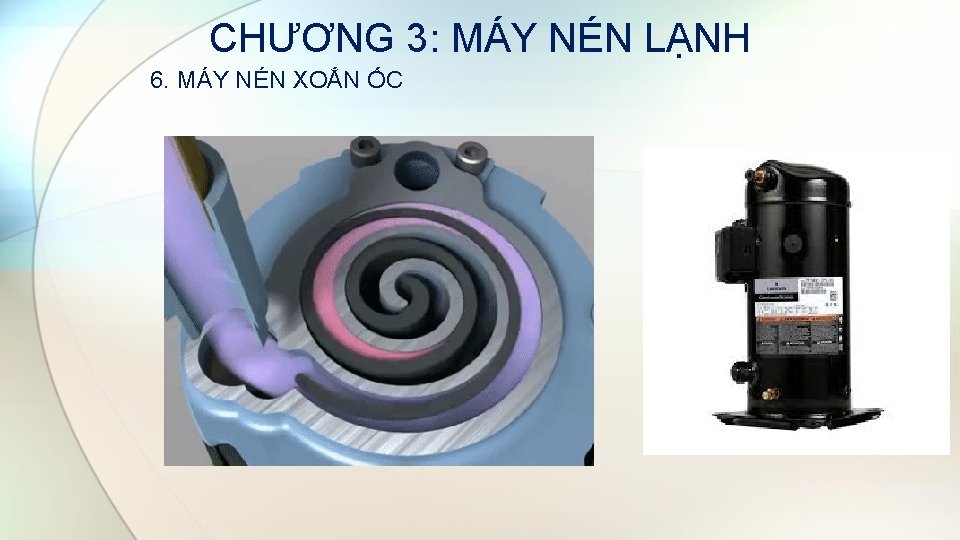

CHƯƠNG 3: MÁY NÉN LẠNH 6. MÁY NÉN XOẮN ỐC

C U HỎI ÔN TẬP 1. Hãy phát biểu định nghĩa máy nén lạnh. 2. Thế nào là máy nén kín, nữa kín và hở. 3. Phân tích ưu nhược điểm máy nén kín, nữa kín và hở. 4. So sánh các đặc điểm chính của máy nén pít tông và trục vít.

TÀI LIỆU THAM KHẢO KỸ THUẬT LẠNH CƠ SỞ PGS. TS. Nguyễn Đức Lợi – PGS. TS. Phạm Văn Tuỳ NHÀ XUẤT BẢN GIÁO DỤC
