Jzyk programowania LOGO Opracowanie Zuzanna Gawlas Na podstawie

Język programowania LOGO Opracowanie: Zuzanna Gawlas Na podstawie: http: //pl. wikipedia. org/wiki http: //konkurs. erisoftware. pl/news. php

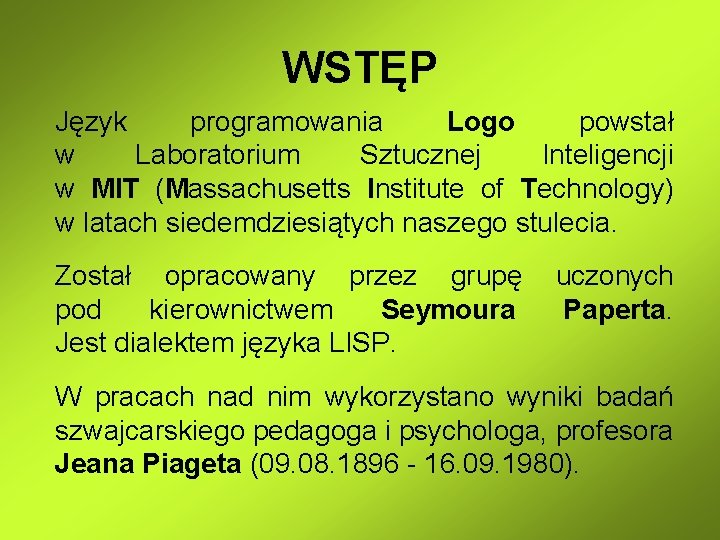

WSTĘP Język programowania Logo powstał w Laboratorium Sztucznej Inteligencji w MIT (Massachusetts Institute of Technology) w latach siedemdziesiątych naszego stulecia. Został opracowany przez grupę uczonych pod kierownictwem Seymoura Paperta. Jest dialektem języka LISP. W pracach nad nim wykorzystano wyniki badań szwajcarskiego pedagoga i psychologa, profesora Jeana Piageta (09. 08. 1896 - 16. 09. 1980).

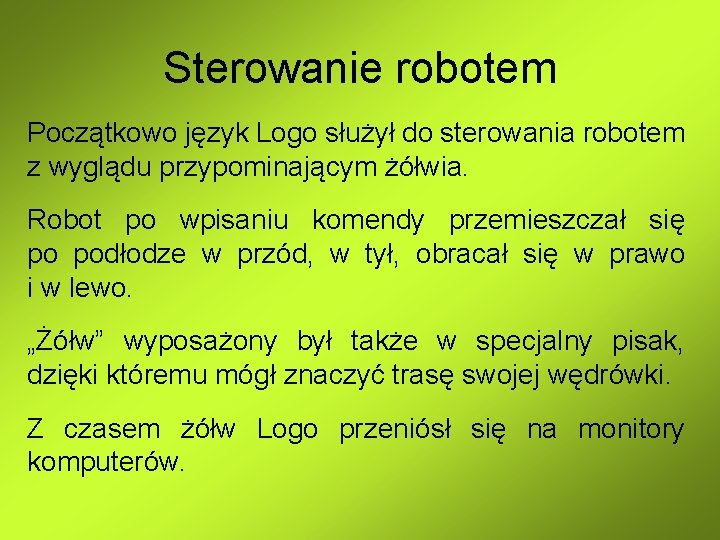

Sterowanie robotem Początkowo język Logo służył do sterowania robotem z wyglądu przypominającym żółwia. Robot po wpisaniu komendy przemieszczał się po podłodze w przód, w tył, obracał się w prawo i w lewo. „Żółw” wyposażony był także w specjalny pisak, dzięki któremu mógł znaczyć trasę swojej wędrówki. Z czasem żółw Logo przeniósł się na monitory komputerów.

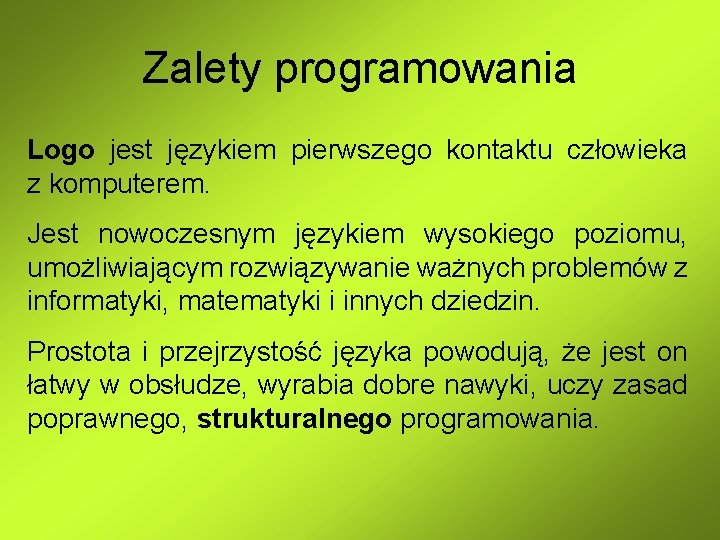

Zalety programowania Logo jest językiem pierwszego kontaktu człowieka z komputerem. Jest nowoczesnym językiem wysokiego poziomu, umożliwiającym rozwiązywanie ważnych problemów z informatyki, matematyki i innych dziedzin. Prostota i przejrzystość języka powodują, że jest on łatwy w obsłudze, wyrabia dobre nawyki, uczy zasad poprawnego, strukturalnego programowania.

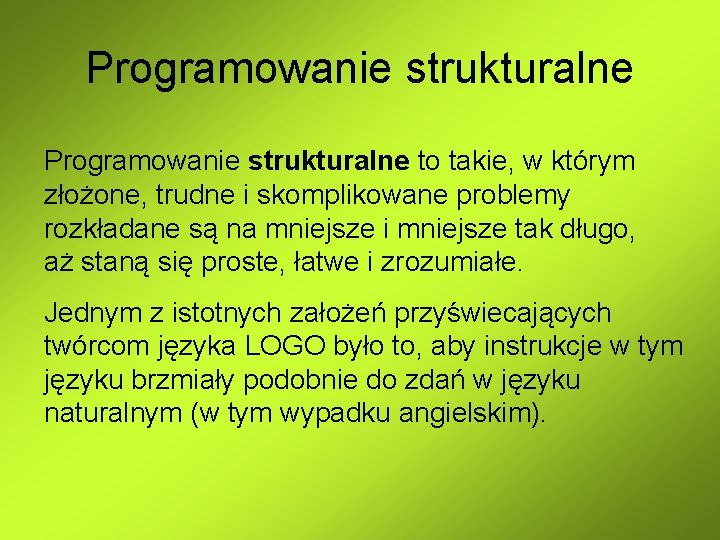

Programowanie strukturalne to takie, w którym złożone, trudne i skomplikowane problemy rozkładane są na mniejsze i mniejsze tak długo, aż staną się proste, łatwe i zrozumiałe. Jednym z istotnych założeń przyświecających twórcom języka LOGO było to, aby instrukcje w tym języku brzmiały podobnie do zdań w języku naturalnym (w tym wypadku angielskim).

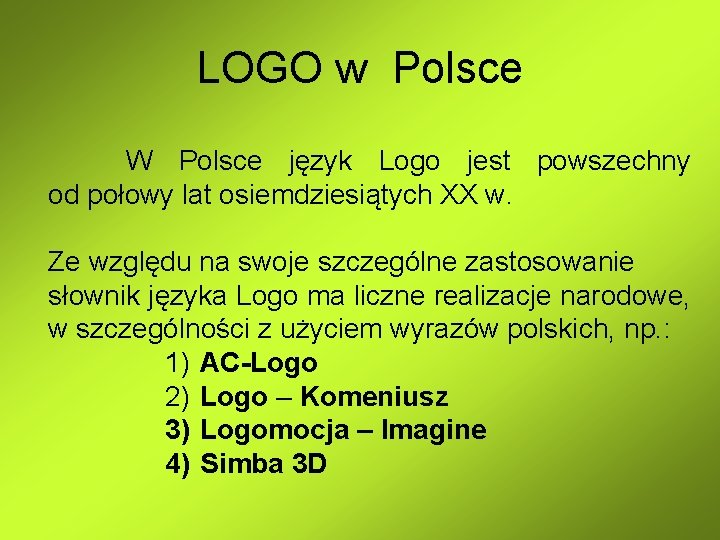

LOGO w Polsce W Polsce język Logo jest powszechny od połowy lat osiemdziesiątych XX w. Ze względu na swoje szczególne zastosowanie słownik języka Logo ma liczne realizacje narodowe, w szczególności z użyciem wyrazów polskich, np. : 1) AC-Logo 2) Logo – Komeniusz 3) Logomocja – Imagine 4) Simba 3 D

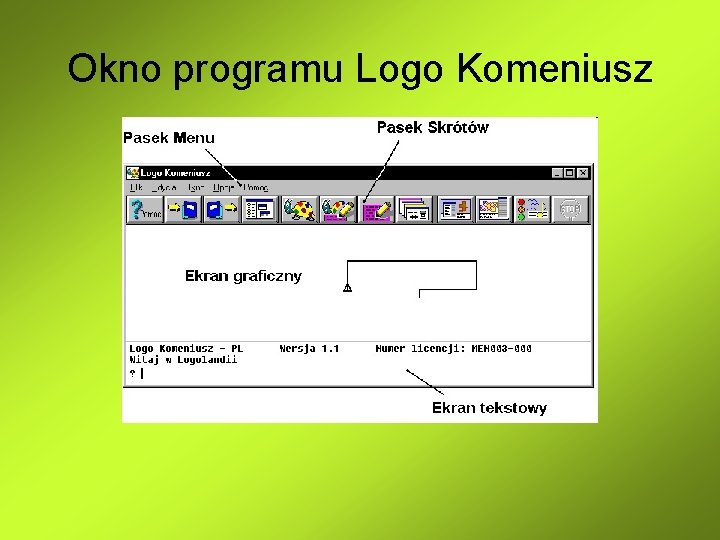

Okno programu Logo Komeniusz

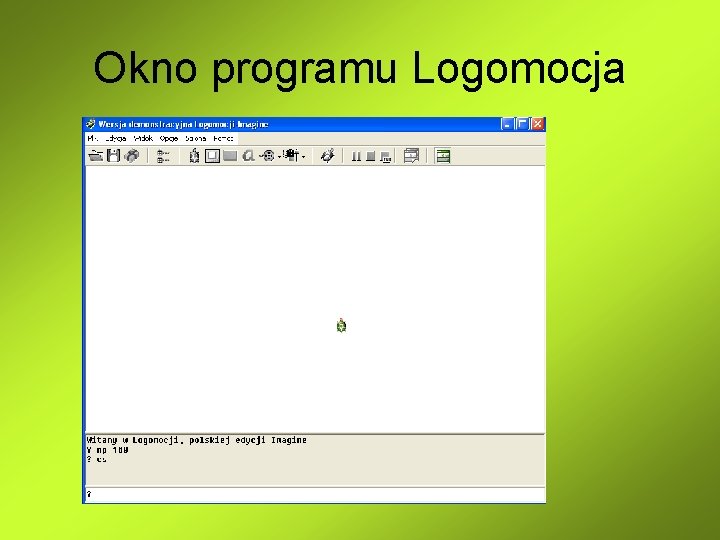

Okno programu Logomocja

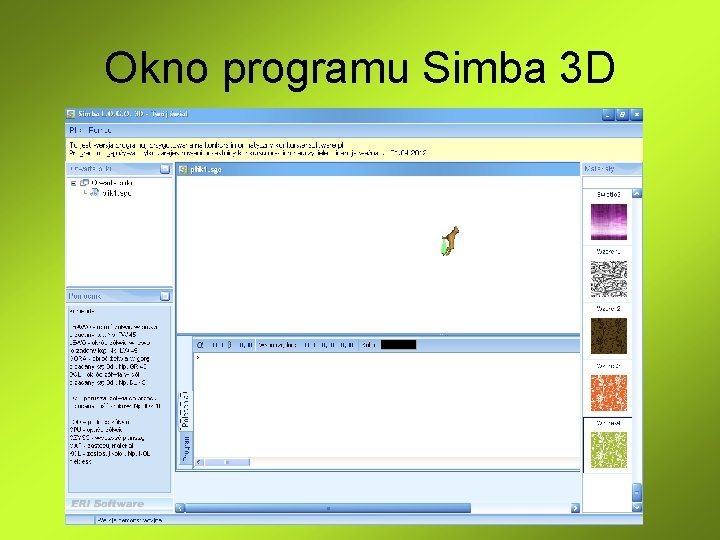

Okno programu Simba 3 D

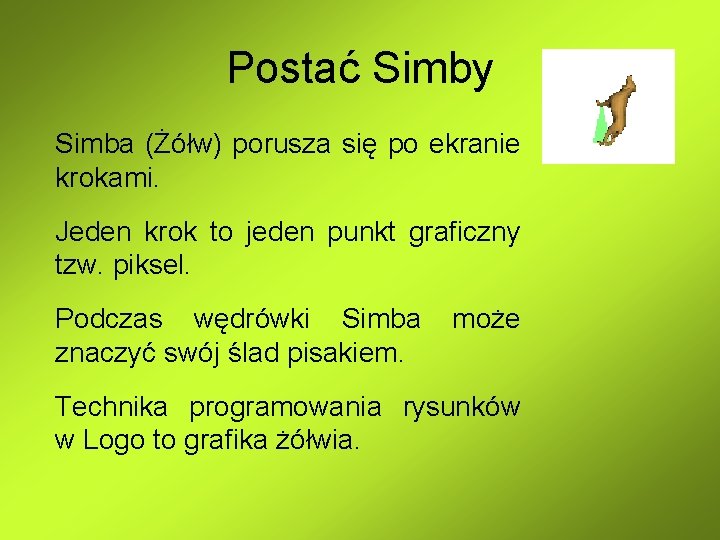

Postać Simby Simba (Żółw) porusza się po ekranie krokami. Jeden krok to jeden punkt graficzny tzw. piksel. Podczas wędrówki Simba może znaczyć swój ślad pisakiem. Technika programowania rysunków w Logo to grafika żółwia.

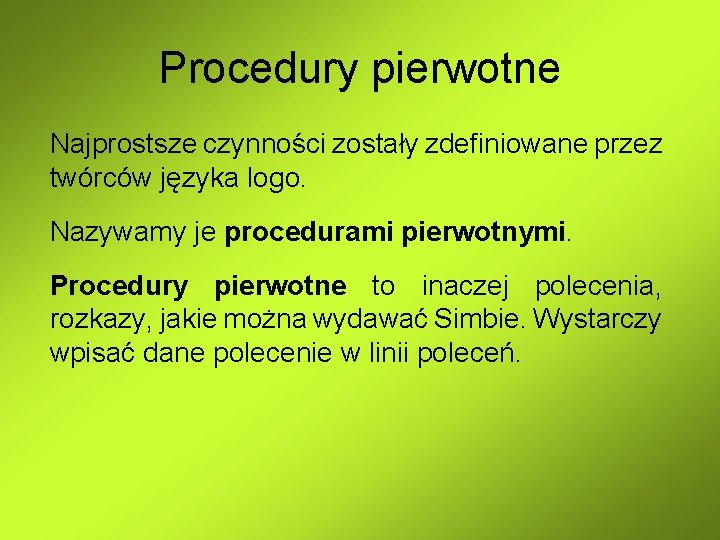

Procedury pierwotne Najprostsze czynności zostały zdefiniowane przez twórców języka logo. Nazywamy je procedurami pierwotnymi. Procedury pierwotne to inaczej polecenia, rozkazy, jakie można wydawać Simbie. Wystarczy wpisać dane polecenie w linii poleceń.

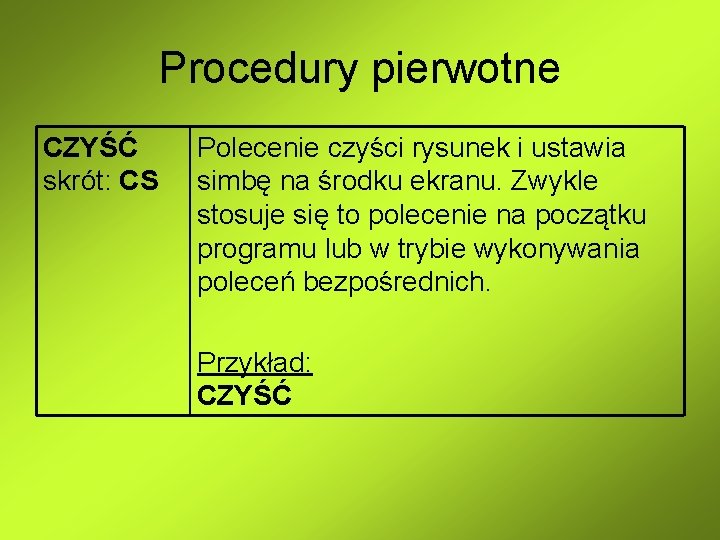

Procedury pierwotne CZYŚĆ skrót: CS Polecenie czyści rysunek i ustawia simbę na środku ekranu. Zwykle stosuje się to polecenie na początku programu lub w trybie wykonywania poleceń bezpośrednich. Przykład: CZYŚĆ

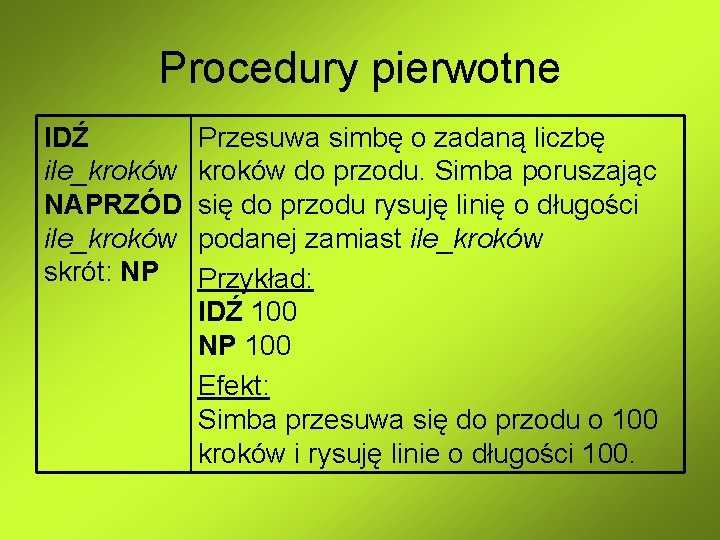

Procedury pierwotne IDŹ ile_kroków NAPRZÓD ile_kroków skrót: NP Przesuwa simbę o zadaną liczbę kroków do przodu. Simba poruszając się do przodu rysuję linię o długości podanej zamiast ile_kroków Przykład: IDŹ 100 NP 100 Efekt: Simba przesuwa się do przodu o 100 kroków i rysuję linie o długości 100.

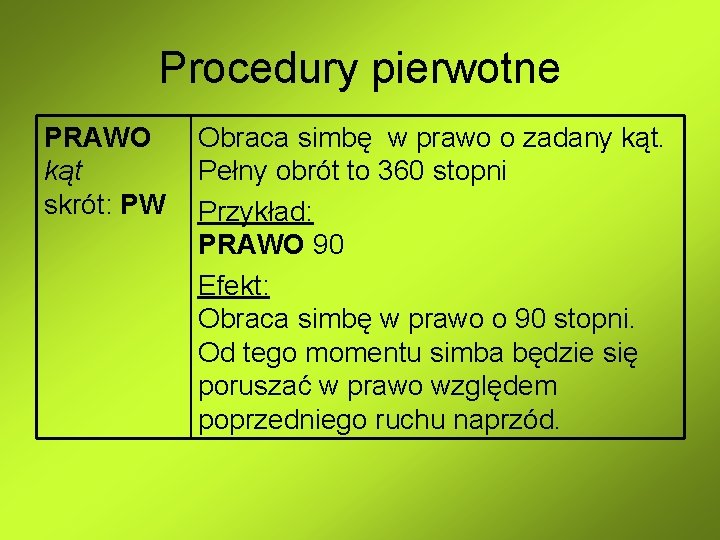

Procedury pierwotne PRAWO Obraca simbę w prawo o zadany kąt Pełny obrót to 360 stopni skrót: PW Przykład: PRAWO 90 Efekt: Obraca simbę w prawo o 90 stopni. Od tego momentu simba będzie się poruszać w prawo względem poprzedniego ruchu naprzód.

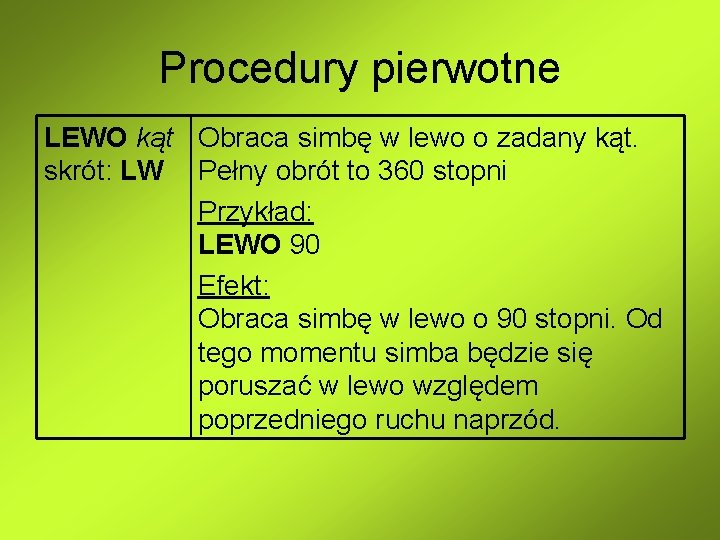

Procedury pierwotne LEWO kąt Obraca simbę w lewo o zadany kąt. skrót: LW Pełny obrót to 360 stopni Przykład: LEWO 90 Efekt: Obraca simbę w lewo o 90 stopni. Od tego momentu simba będzie się poruszać w lewo względem poprzedniego ruchu naprzód.

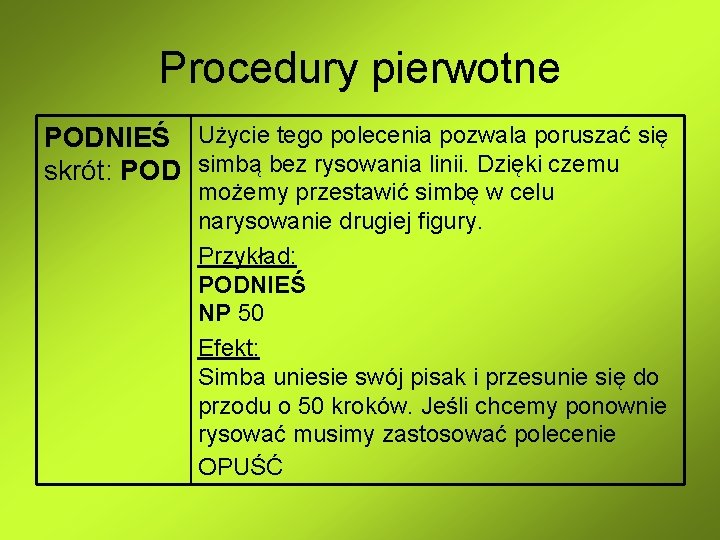

Procedury pierwotne PODNIEŚ Użycie tego polecenia pozwala poruszać się skrót: POD simbą bez rysowania linii. Dzięki czemu możemy przestawić simbę w celu narysowanie drugiej figury. Przykład: PODNIEŚ NP 50 Efekt: Simba uniesie swój pisak i przesunie się do przodu o 50 kroków. Jeśli chcemy ponownie rysować musimy zastosować polecenie OPUŚĆ

Procedury pierwotne Polecenie opuszcza pisak simby, dzięki OPUŚĆ skrót: OPU czemu znowu możemy rysować. Zwykle stosujemy je po wykonaniu polecenia PODNIEŚ. Przykład: PODNIEŚ NP 50 OPUŚĆ Efekt: Simba uniesie swój pisak i przesunie się do przodu o 50 kroków, następnie opuści pisak i będzie gotowy do rysowania.

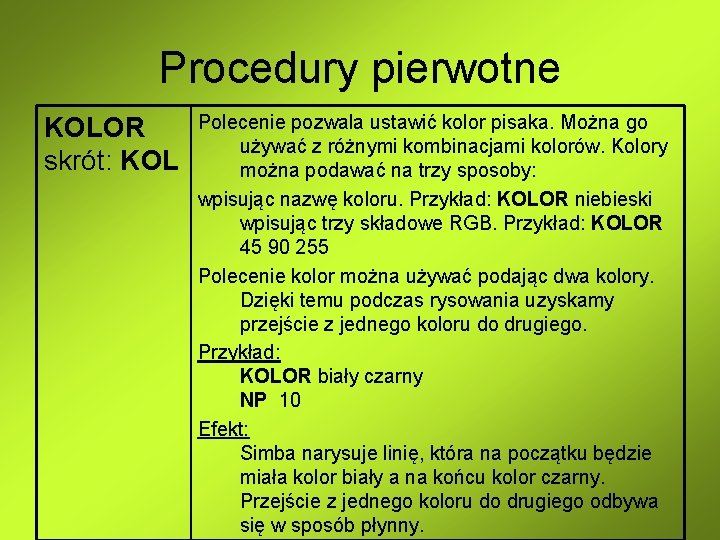

Procedury pierwotne KOLOR skrót: KOL Polecenie pozwala ustawić kolor pisaka. Można go używać z różnymi kombinacjami kolorów. Kolory można podawać na trzy sposoby: wpisując nazwę koloru. Przykład: KOLOR niebieski wpisując trzy składowe RGB. Przykład: KOLOR 45 90 255 Polecenie kolor można używać podając dwa kolory. Dzięki temu podczas rysowania uzyskamy przejście z jednego koloru do drugiego. Przykład: KOLOR biały czarny NP 10 Efekt: Simba narysuje linię, która na początku będzie miała kolor biały a na końcu kolor czarny. Przejście z jednego koloru do drugiego odbywa się w sposób płynny.

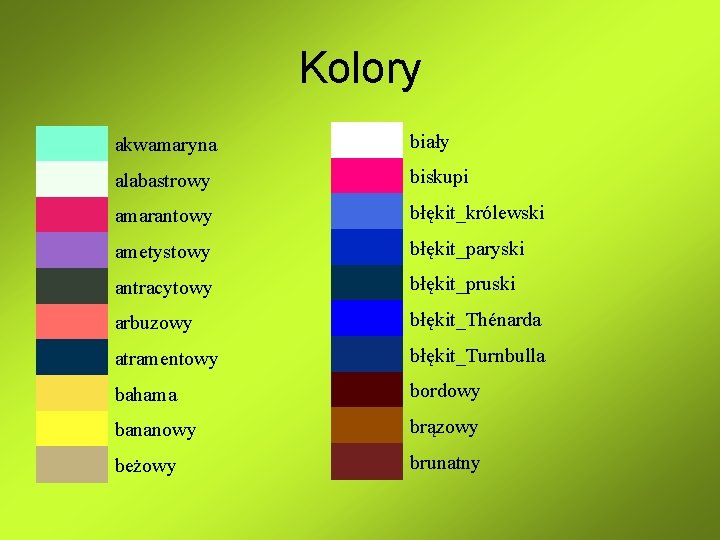

Kolory akwamaryna biały alabastrowy biskupi amarantowy błękit_królewski ametystowy błękit_paryski antracytowy błękit_pruski arbuzowy błękit_Thénarda atramentowy błękit_Turnbulla bahama bordowy bananowy brązowy beżowy brunatny

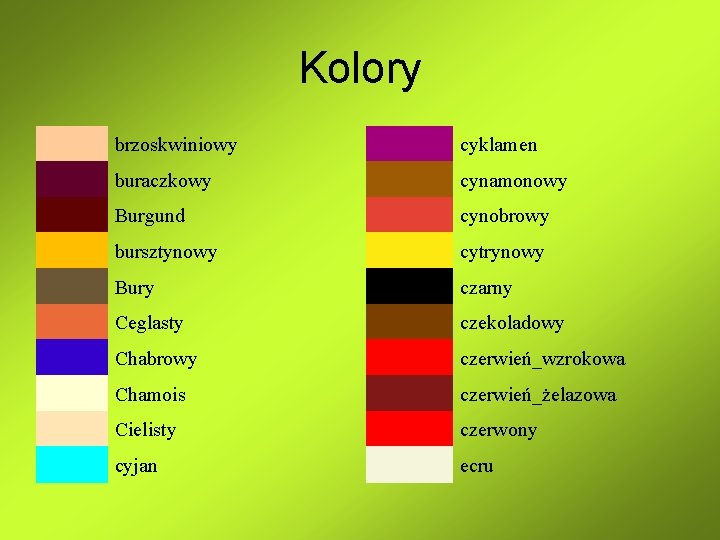

Kolory brzoskwiniowy cyklamen buraczkowy cynamonowy Burgund cynobrowy bursztynowy cytrynowy Bury czarny Ceglasty czekoladowy Chabrowy czerwień_wzrokowa Chamois czerwień_żelazowa Cielisty czerwony cyjan ecru

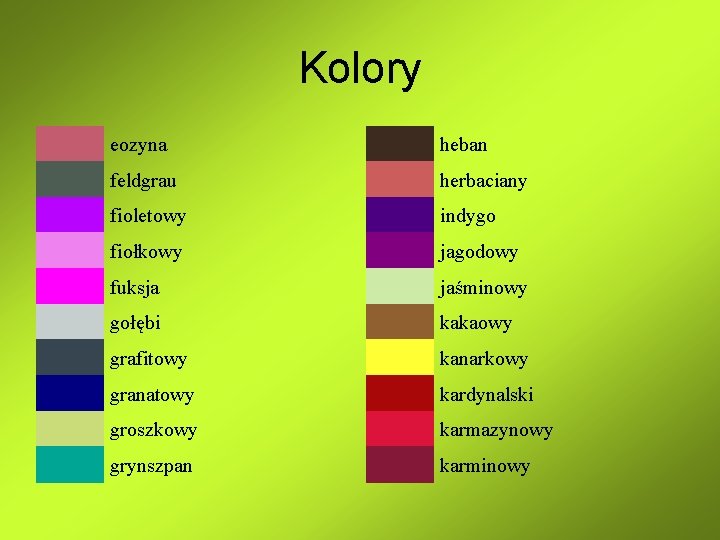

Kolory eozyna heban feldgrau herbaciany fioletowy indygo fiołkowy jagodowy fuksja jaśminowy gołębi kakaowy grafitowy kanarkowy granatowy kardynalski groszkowy karmazynowy grynszpan karminowy

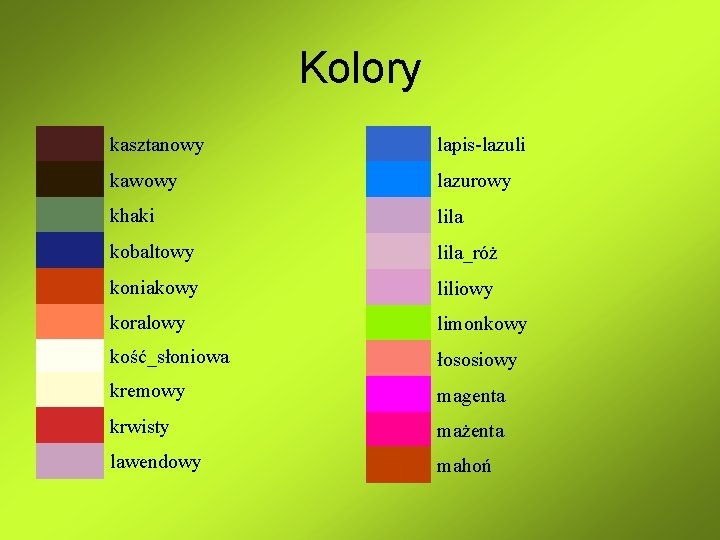

Kolory kasztanowy lapis-lazuli kawowy lazurowy khaki lila kobaltowy lila_róż koniakowy liliowy koralowy limonkowy kość_słoniowa łososiowy kremowy magenta krwisty mażenta lawendowy mahoń

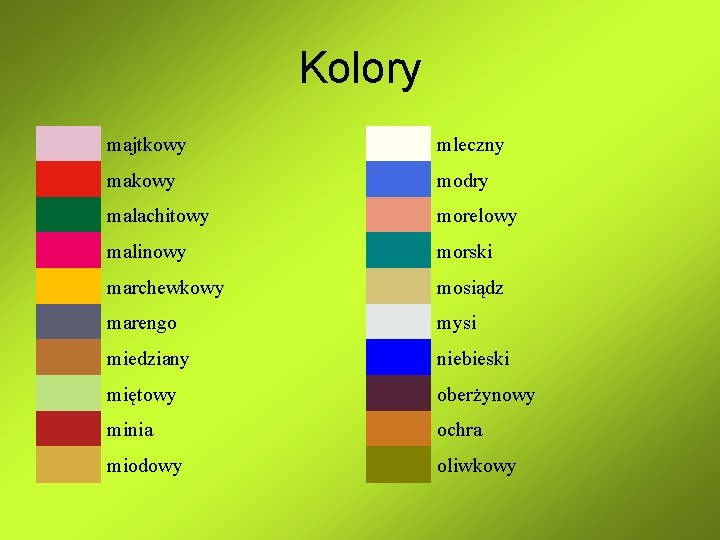

Kolory majtkowy mleczny makowy modry malachitowy morelowy malinowy morski marchewkowy mosiądz marengo mysi miedziany niebieski miętowy oberżynowy minia ochra miodowy oliwkowy

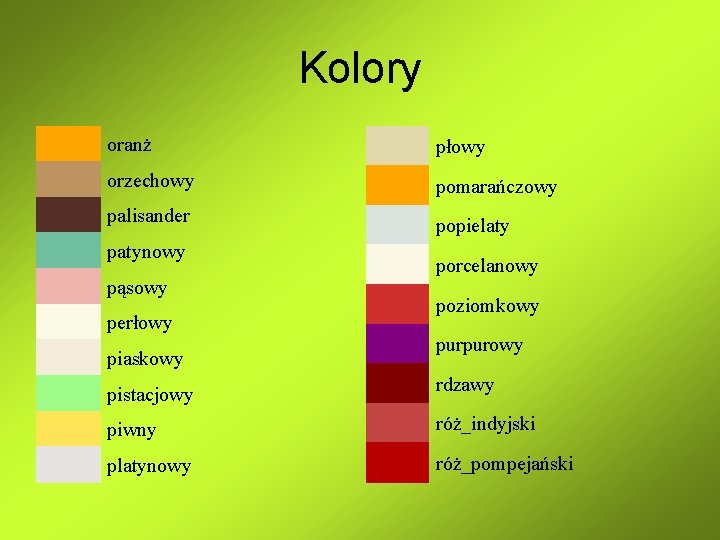

Kolory oranż płowy orzechowy pomarańczowy palisander popielaty patynowy porcelanowy poziomkowy purpurowy rdzawy pąsowy perłowy piaskowy pistacjowy piwny róż_indyjski platynowy róż_pompejański

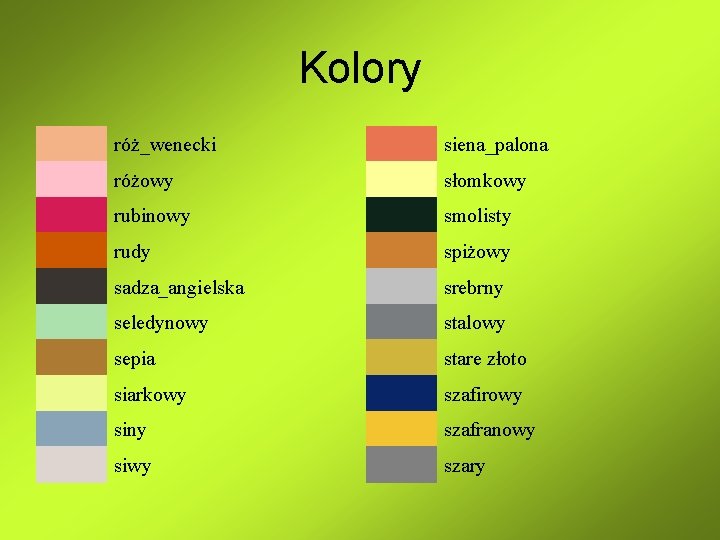

Kolory róż_wenecki siena_palona różowy słomkowy rubinowy smolisty rudy spiżowy sadza_angielska srebrny seledynowy stalowy sepia stare złoto siarkowy szafirowy siny szafranowy siwy szary

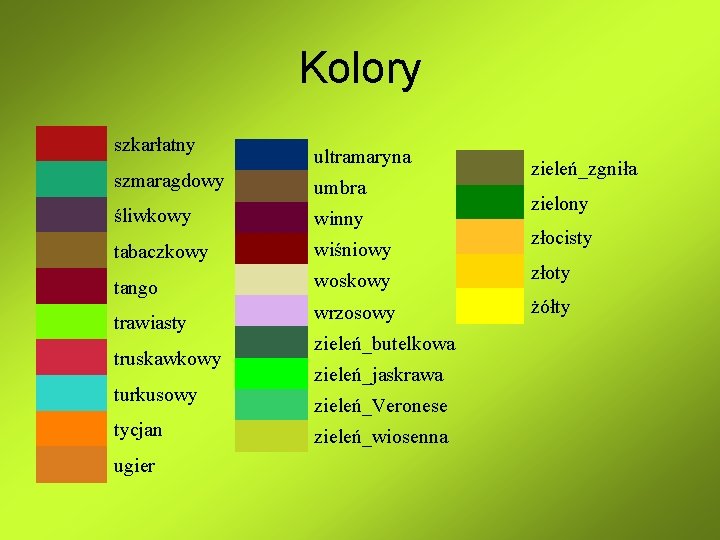

Kolory szkarłatny szmaragdowy ultramaryna umbra zieleń_zgniła zielony złocisty śliwkowy tabaczkowy wiśniowy tango woskowy złoty wrzosowy żółty zieleń_butelkowa zieleń_jaskrawa zieleń_Veronese zieleń_wiosenna trawiasty truskawkowy turkusowy tycjan ugier winny

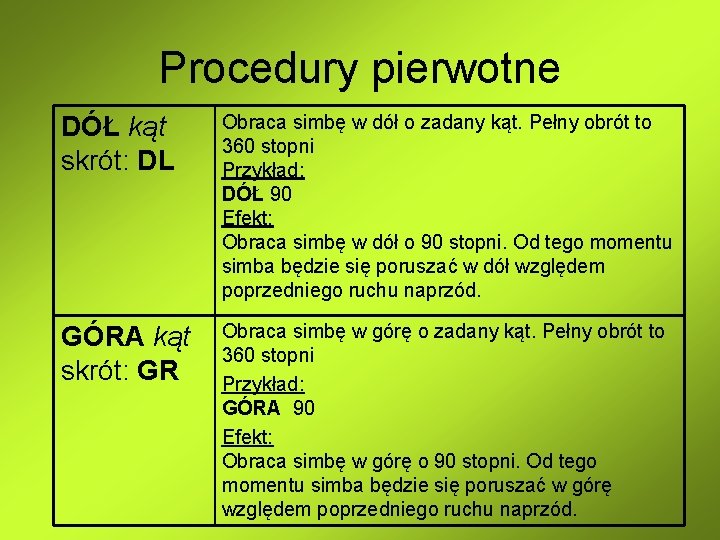

Procedury pierwotne DÓŁ kąt skrót: DL Obraca simbę w dół o zadany kąt. Pełny obrót to 360 stopni Przykład: DÓŁ 90 Efekt: Obraca simbę w dół o 90 stopni. Od tego momentu simba będzie się poruszać w dół względem poprzedniego ruchu naprzód. GÓRA kąt skrót: GR Obraca simbę w górę o zadany kąt. Pełny obrót to 360 stopni Przykład: GÓRA 90 Efekt: Obraca simbę w górę o 90 stopni. Od tego momentu simba będzie się poruszać w górę względem poprzedniego ruchu naprzód.

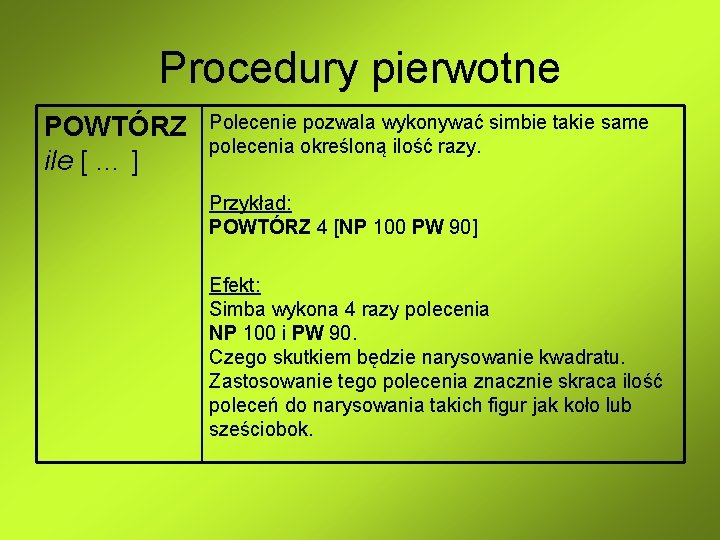

Procedury pierwotne POWTÓRZ ile [ … ] Polecenie pozwala wykonywać simbie takie same polecenia określoną ilość razy. Przykład: POWTÓRZ 4 [NP 100 PW 90] Efekt: Simba wykona 4 razy polecenia NP 100 i PW 90. Czego skutkiem będzie narysowanie kwadratu. Zastosowanie tego polecenia znacznie skraca ilość poleceń do narysowania takich figur jak koło lub sześciobok.

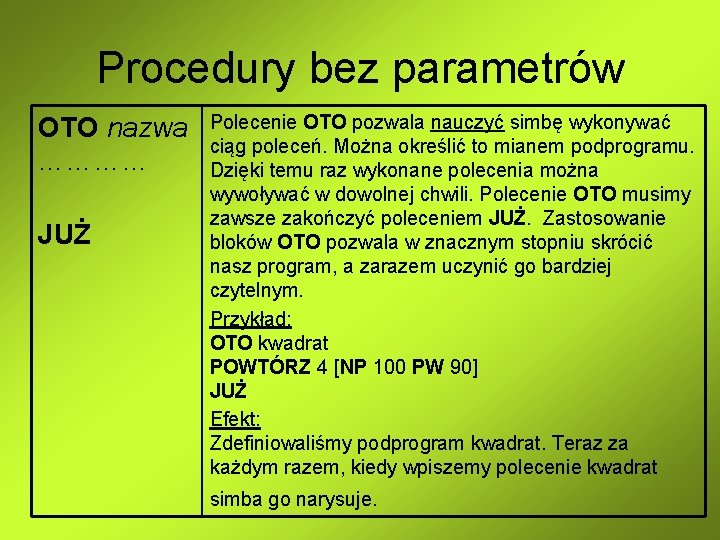

Procedury bez parametrów OTO nazwa ………… JUŻ Polecenie OTO pozwala nauczyć simbę wykonywać ciąg poleceń. Można określić to mianem podprogramu. Dzięki temu raz wykonane polecenia można wywoływać w dowolnej chwili. Polecenie OTO musimy zawsze zakończyć poleceniem JUŻ. Zastosowanie bloków OTO pozwala w znacznym stopniu skrócić nasz program, a zarazem uczynić go bardziej czytelnym. Przykład: OTO kwadrat POWTÓRZ 4 [NP 100 PW 90] JUŻ Efekt: Zdefiniowaliśmy podprogram kwadrat. Teraz za każdym razem, kiedy wpiszemy polecenie kwadrat simba go narysuje.

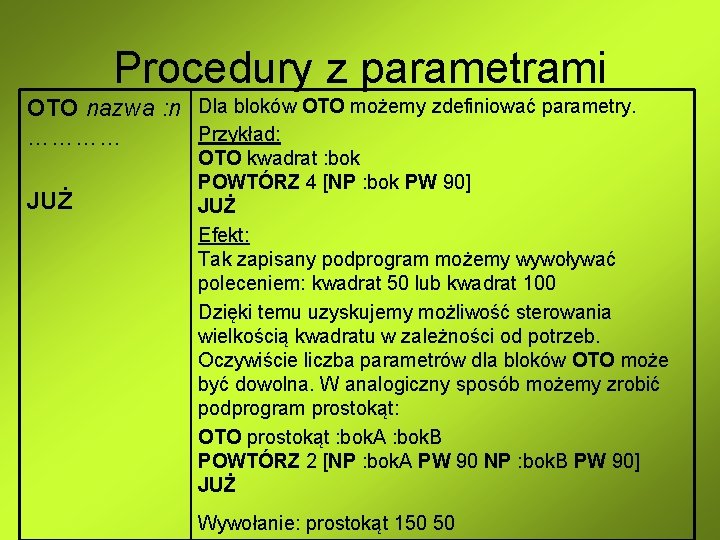

Procedury z parametrami OTO nazwa : n Dla bloków OTO możemy zdefiniować parametry. Przykład: ………… JUŻ OTO kwadrat : bok POWTÓRZ 4 [NP : bok PW 90] JUŻ Efekt: Tak zapisany podprogram możemy wywoływać poleceniem: kwadrat 50 lub kwadrat 100 Dzięki temu uzyskujemy możliwość sterowania wielkością kwadratu w zależności od potrzeb. Oczywiście liczba parametrów dla bloków OTO może być dowolna. W analogiczny sposób możemy zrobić podprogram prostokąt: OTO prostokąt : bok. A : bok. B POWTÓRZ 2 [NP : bok. A PW 90 NP : bok. B PW 90] JUŻ Wywołanie: prostokąt 150 50
