Justificacin Cuando Se saca al peine Se baja

Justificación Cuando: Se saca al peine Se baja herramienta Se entuba EL CIRCUITO PERMANECE INACTIVO

Justificación EL CIRCUITO ESTÁ ACTIVO SÓLO CUANDO SE PERFORA (al estar el vástago armado)

Justificación Frente a Contingencias (o cumplimiento de programas) Zonas Colapsadas Zonas con Admisión Zonas con Aportes

Justificación Respuesta Circular y Normalizar INMEDIATA CONTROL MEDIATA CONSECUENCIAS

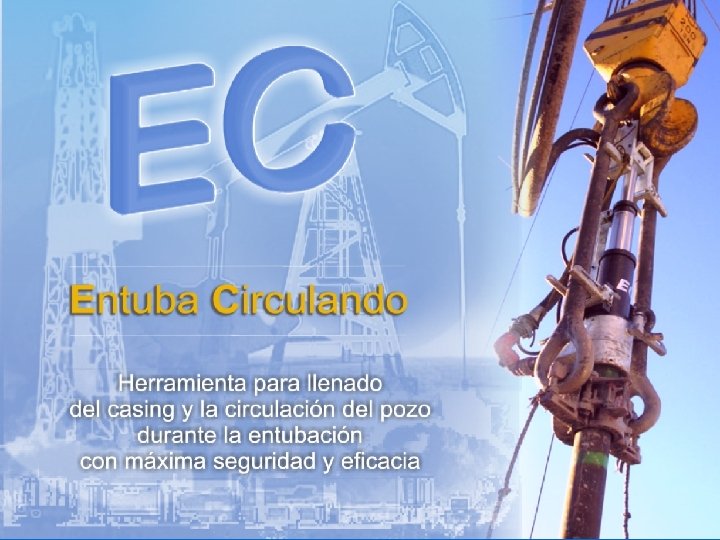

EC Entuba Circulando Sin que el vástago esté instalado, el sistema EC permite en segundos activar el circuito de lodo, para poner el pozo en circulación, en forma automática.

EC ENGANCHA Entuba Circulando ENROSCA CIRCULA

EC Entuba Circulando Mientras el EC está desactivado la válvula secuencial de retorno (VSR) permanece abierta a la pileta, posibilitando que la bomba de lodo quede permanente activa.

EC Entuba Circulando Cuando el EC activa el circuito de lodo, el flujo se deriva al interior del casing para llenar (con evacuación de aire) y circular el pozo automáticamente.

EC Entuba Circulando Total seguridad sin alterar los procesos Activación/desactivación en 3” Llenado con expulsión del aire confinado Se puede circular en todos los caños Se puede reciprocar en todos los tramos Pozo acondicionado al terminar de entubar Máximo control de contingencias Sin tiempos extras Desmontaje en 5 minutos

EC en las Maniobras Cambio de Trépano Se adapta a la herramienta para permitir el movimiento controlado de las amelas Se agrega una entrada de aire a presión para expulsar el lodo del interior del tramo que se extrae

EC en las Maniobras Sacando Saca tipos triples (dobles o simples) libres de lodo Se puede circular en todos los tramos que se extraen Entrega de barras al peine con menor esfuerzo del personal Mayor rendimiento si se usa motor de fondo Máxima seguridad y limpieza

EC en las Maniobras Agregando Se baja circulando, rompiendo el gel tramo a tramo Recuperación de barras desde el interior del peine Sin tiempos extras Máxima seguridad y control

EC en las Maniobras Ventajas No se calibra previo a la entubación de la guía Total seguridad y control Permanente disponibilidad de circuito Control de contingencias Menor esfuerzo del personal en altura y BP Menores tiempos operativos

COMBINADOS MONTA EQUIPO sistema E. C. Golfo San Jorge (CD) Cuadro Comparativo de Disponibilidad de Circuito convencional Secuencia de Operaciones de Perforación en un pozo tipo Perfora Guía Calibra Entuba Cementa Perfora Principal Saca para cambio de trépano Baja con cambio de trépano Perfora al fondo Saca para cambio de trépano Saca para calibrar Calibra Saca para perfilar Perfila Baja y acondiciona Saca desarmando Entuba Cementa DESMONTA EQUIPO El Sistema E. C. aporta disponibilidad de circuito durante toda la Perforación

EC Entuba - Circula- Cementa Para entubar y cementar sin paros Al EC se agrega una lanzadera de tapones con comando a distancia

EC Entuba - Circula- Cementa Secuencia Entuba con Circulación

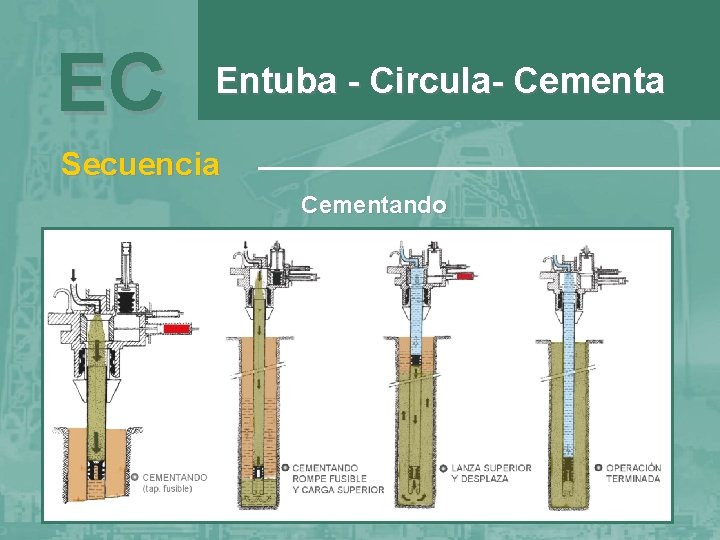

EC Entuba - Circula- Cementa Secuencia Cementando

EC Entuba - Circula- Cementa Ventajas Las operaciones de entubación y cementación se realizan en una sola secuencia Se atenúan los riesgos de aprisionamiento La reciprocación se efectúa en todo momento Se registra el lanzamiento de los tapones Se impide la presencia de personal en zonas conductos presurizados Toda la operación se controla a distancia
