JÄTTEEN PUTKIKULJETUSJÄRJESTELMÄ Länsisataman ja Kalasataman aluerakentamisprojektit Kalasatama Jätkäsaari
LÄHTÖKOHDAT JA PUTKIKERÄYSJÄRJESTELMÄN TOIMINTAPERIAATTEET Perinteinen jätteenkeräysjärjestelmä
JÄTTEEN PUTKIKULJETUSJÄRJESTELMÄN HISTORIA • 1950 -luvulla syntyi idea Skellefteån sairaalan suunnittelun yhteydessä. • 1961 Centralsug AB asensimmäisen järjestelmän Skellefteån sairaalaan. • 1965 asennettiin ensimmäinen putkikuljetusjärjestelmä asuinrakennuskohteeseen Sundbybergiin – järjestelmä on yhä käytössä.
PUTKIKERÄYSJÄRJESTELMÄN SOVELLUKSIA ERI KÄYTTÖTARKOITUKSIIN • • • asuinalueet historialliset kaupunkikeskustat kauppakeskukset ravintolakeittiöt sairaalat lentokentät
JÄTTEEN PUTKIKULJETUSJÄRJESTELMÄ • Keskusaseman koneisto tuottaa alipaineen, jonka avulla jäte siirtyy kiinteistöiltä maanalaista putkea pitkin keskusaseman jätesäiliöihin jätelajikkeittain (vrt. keskuspölynimuri). • Jätteet imetään lajikkeittain vuorotellen tyhjennystarpeen mukaan tietokoneohjatusti samaa maanalaista runkoputkea pitkin. • Jäteautot (tavallinen vaihtolavakalusto) vaihtavat keskusasemalla säiliöt tyhjiin. runkoputki keskusasema
PUTKIKERÄYSJÄRJESTELMÄN KESKEISET OSAT JA TOIMINTAPERIAATE Jätteiden syöttöpisteet yleensä 3 – 4 jätelajiketta: - sekajäte - biojäte - paperi (- kartonki, esim. maitotölkit) runkoputki Tietokoneohjattu tyhjennys alipaineella Keskusasema jossa imukoneisto, kontit ja jätepuristimet
PUTKIKERÄYSJÄRJESTELMIEN PERUSTIETOJA Jätkäsaari: • • • Väliaikainen (n. 5 vuotta) maanpäällinen jäteasema. Lopullinen maanalaisena Hietasaarenkallion pysäköintilaitoksen ja HKR: n työtukikohdan yhteyteen. Tilatarve noin 1 600 m 2. Jäteasemaan kaksi keskusyksikköä, hankinta vaiheittain imukapasiteettitarpeen mukaan. Runkoverkon kokonaispituus n. 6 km, joka rakennetaan katujenrakentamisen yhteydessä alueen rakentamisen edetessä vuosien 2010 - 2023 aikana. Kalasatama: • • • Jäteasema suunniteltu sijoitettavaksi Kalasataman keskustakorttelin yhteyteen. Jäteasemaan kaksi keskusyksikköä. Runkoputken kokonaispituus noin 9 km, joka rakennetaan katujenrakentamisen yhteydessä alueen rakentamisen edetessä vuosien 2010 - 2024 aikana. Järjestelmän osien oletettu käyttöikä: • • Runkoverkko 25 - 60 vuotta (kuluvimmat osat uusitaan ensin) Kontit, sähkö- ja automaatio-osat 10 vuotta Muu mekaniikka 15 vuotta Linjaventtiilit 30 vuotta
PUTKIKERÄYSJÄRJESTELMÄN ARVIOIDUT INVESTOINNIT JA KÄYTTÄJÄN KUSTANNUKSET Jätkäsaari Kalasatama Kokonaisinvestointi (kahdessa vaiheessa) 15, 7 milj. € (alv 0%) 14, 3 milj. € (alv 0%) Liittymismaksu 16, 54 €/kem 2 + alv = n. 21 €/kem 2 11, 00 €/kem 2 + alv = n. 14 €/kem 2 Perusmaksu Käyttömaksu 0, 06 – 0, 09 €/kem 2/kk 0, 037 €/kem 2/kk 0, 097 – 0, 127 €/kem 2/kk 0, 06 €/kem 2/kk 0, 030 €/kem 2/kk 0, 090 €/kem 2/kk yht.

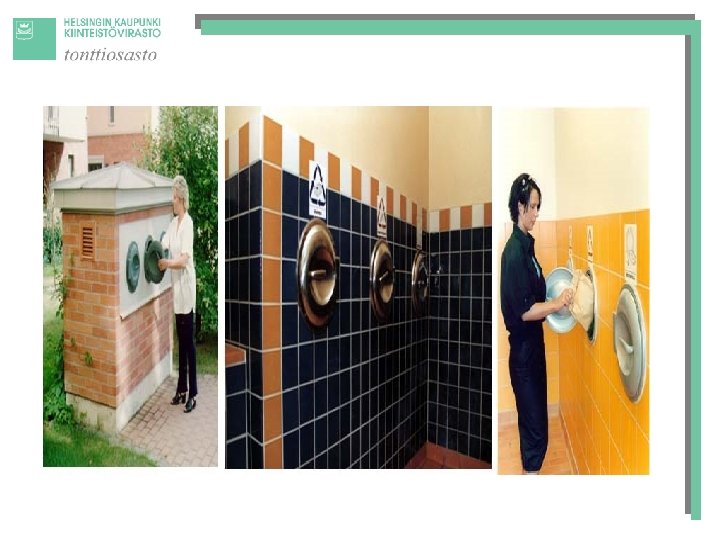

ESIMERKKEJÄ JÄTTEIDEN SYÖTTÖPISTEISTÄ Keräyspisteet vapaasti sijoitettavissa
Esimerkki runkoputkesta katualueella (halkaisija 40 - 50 cm)
PUTKIKERÄYSJÄRJESTELMÄN EDUT JA HAASTEET Arvioidut edut: • huoltoliikenteen määrä n. 74 % vähäisempi (myöh. 84% jos astiakoko pienenee kuten muissa Pohjoismaissa) • siisti suljettu järjestelmä, ei melu- ja hajuhaittoja • piha-alueet ovat turvallisia • ei tarvita jätehuoneita • järjestelmä on siisti • katu- ja puistoalueiden kunnossapito helpottuu • hyvä työturvallisuus • toimintavarmuus on erinomainen • palvelutaso on korkea (mm. juhlapyhät !) • jätteiden lajittelu toimii hyvin • keräysastiakoon muutos ei vaikuta kustannuksiin • järjestelmä voidaan toteuttaa vaiheittain • katujen ja kiinteistöjen ylläpitokustannusten säästö • imagoarvo
Arvioidut haasteet ja rajoitukset: • • • järjestelmien pitkä toteutusaika etupainotteiset investoinnit alussa vajavaiset lähtötiedot (kaavoitus kesken) verokohtelu ja sopimushallinta liittyjien tasapuolisen kohtelun turvaaminen eri toimittajien järjestelmät eivät ole standardisoituja karkean jätteen keräys Suomessa ei kokemusta alueellisista järjestelmistä yleisten alueiden jätteet kerätään perinteisellä tavalla Jätkäsaaressa tarvitaan terminaalille väliaikaissijoitus hankintaprosessi
ESIMERKKIKOHTEITA - Esimerkkejä jäteasemista (Ruotsi) Skedviken, 190 asuntoa Havnestad, 1 500 asuntoa Torpa, 430 asuntoa Valdelasfuentes, 5 000 asuntoa (jäteasema voidaan sijoittaa vapaasti myös esim. pysäköintitalon alle tai maan alle)
Hammarby Sjöstad, Sweden Project startup: Size/capacity: ongoing project completion 2017 about 11 000 apartments, 25 000 citizens 10 000 jobs
Almere, The Netherlands New city centre Type of system: SVS 500 Project startup: 2004 Size/capacity: 30 tons of refuse collected daily Type of waste: Organic, recyclable Number of inlets: 32 Total metres of pipe: 8 500
Expo, Lisbon, Portugal New city centre Type of system: 3 SVS 500 Project startup: 1998 Size/capacity: 80 tons of refuse collected daily Type of waste: Incinerable Number of inlets: 1000
Palma de Mallorca, Spain Historic city center Type of system: SVS 500 Project startup: 2002 Size/capacity: 9100 apartments, 18 tons of refuse collected daily Type of waste: Organic, incinerable Number of inlets: 345 Total metres of pipe: 11 600
Tin Shui Wai, Hong. Kong Residential area Type of system: Project startup: Size/capacity: Type of waste: Number of inlets: Total metres of pipe: SVS 500 2001 5760 apartments, Incinerable 8 1200
