Újszerű megoldások a hegesztési füstelszívásban Előadó: Bagi Gábor ügyvezető igazgató AC Plymovent Kft.

Újszerű megoldások a hegesztési füstelszívásban Előadó: Bagi Gábor ügyvezető igazgató AC Plymovent Kft.

Közös gondolkodást kérek ! ? Ma nem a megoldást találjuk meg, csak a kérdőjelek

Közös gondolkodást kérek ! ? Ma nem a megoldást találjuk meg, csak a kérdőjelek számát szaporítjuk.

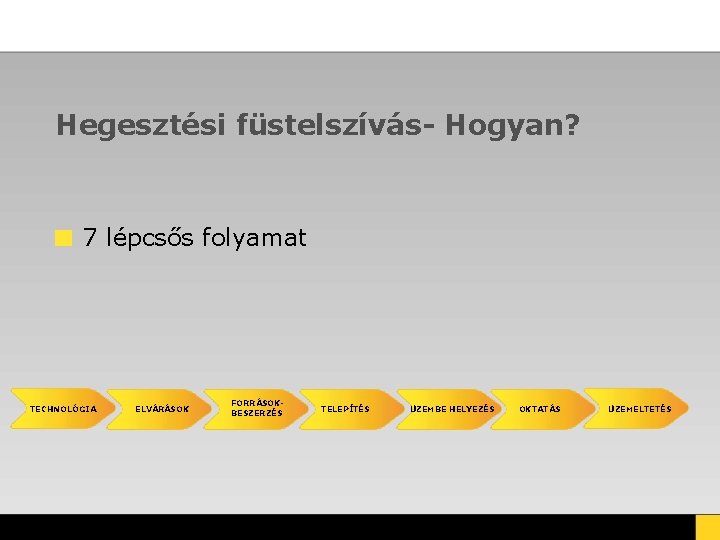

Hegesztési füstelszívás- Hogyan? 7 lépcsős folyamat TECHNOLÓGIA ELVÁRÁSOK FORRÁSOKBESZERZÉS TELEPÍTÉS ÜZEMBE HELYEZÉS OKTATÁS ÜZEMELTETÉS

Hegesztési füstelszívás- Hogyan? 7 lépcsős folyamat TECHNOLÓGIA ELVÁRÁSOK FORRÁSOKBESZERZÉS TELEPÍTÉS ÜZEMBE HELYEZÉS OKTATÁS ÜZEMELTETÉS

Szükséges lépések TECHNOLÓGIA VIZSGÁLJUK MEG • Még akkor is , ha az eljárás hasonló

Szükséges lépések TECHNOLÓGIA VIZSGÁLJUK MEG • Még akkor is , ha az eljárás hasonló bármely korábban ismert technológiához • Fontos az igazán működőképes elszívás kialakításához számos (esetleg feleslegesnek tűnő) kérdés megválaszolása - hegesztési technológia - hegesztők száma - munkadarabok mérete - üzemcsarnok adottságai (layout) - Egyéb…

Szükséges lépések ELVÁRÁSOK MI AZ ELSZÍVÁS CÉLJA ? • Ha a hatóság OMMF, ÁNTSZ

Szükséges lépések ELVÁRÁSOK MI AZ ELSZÍVÁS CÉLJA ? • Ha a hatóság OMMF, ÁNTSZ felé nem is jelentjük ki, de fontos, hogy megfogalmazzuk a cél(oka)t • Lehetséges irányok - megfelelő munkahelyi levegő egészségügyi határértékeinek betartása (elérése) - technológia célok elérése (pl. pormentes munkadarab) - költséges berendezések védelme - üzemcsarnok állagvédelme - ………

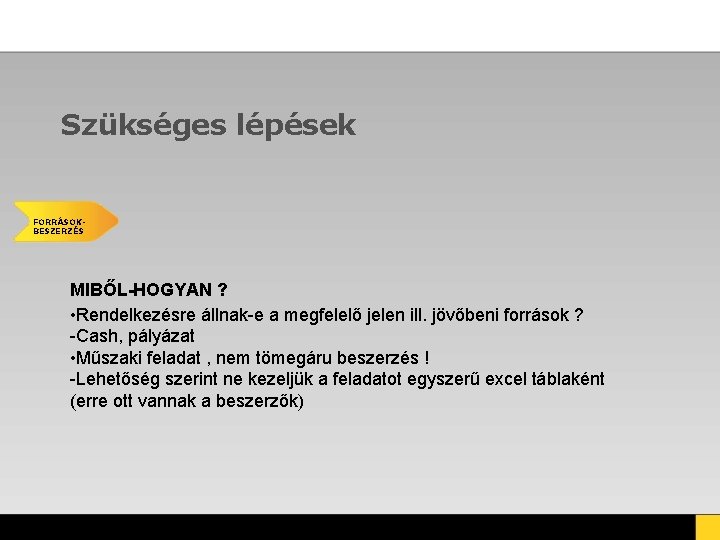

Szükséges lépések FORRÁSOKBESZERZÉS MIBŐL-HOGYAN ? • Rendelkezésre állnak-e a megfelelő jelen ill. jövőbeni források

Szükséges lépések FORRÁSOKBESZERZÉS MIBŐL-HOGYAN ? • Rendelkezésre állnak-e a megfelelő jelen ill. jövőbeni források ? -Cash, pályázat • Műszaki feladat , nem tömegáru beszerzés ! -Lehetőség szerint ne kezeljük a feladatot egyszerű excel táblaként (erre ott vannak a beszerzők)

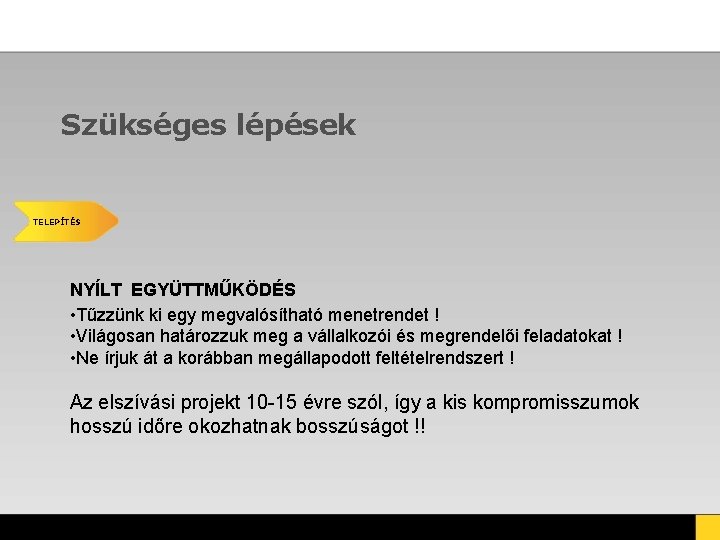

Szükséges lépések TELEPÍTÉS NYÍLT EGYÜTTMŰKÖDÉS • Tűzzünk ki egy megvalósítható menetrendet ! • Világosan

Szükséges lépések TELEPÍTÉS NYÍLT EGYÜTTMŰKÖDÉS • Tűzzünk ki egy megvalósítható menetrendet ! • Világosan határozzuk meg a vállalkozói és megrendelői feladatokat ! • Ne írjuk át a korábban megállapodott feltételrendszert ! Az elszívási projekt 10 -15 évre szól, így a kis kompromisszumok hosszú időre okozhatnak bosszúságot !!

Szükséges lépések ÜZEMBE HELYEZÉS FONTOS LÉPÉSEK • Az előzetesen közösen megállapított paraméterek ellenőrzése •

Szükséges lépések ÜZEMBE HELYEZÉS FONTOS LÉPÉSEK • Az előzetesen közösen megállapított paraméterek ellenőrzése • Garancia és feltételei • Felelősök kijelölése

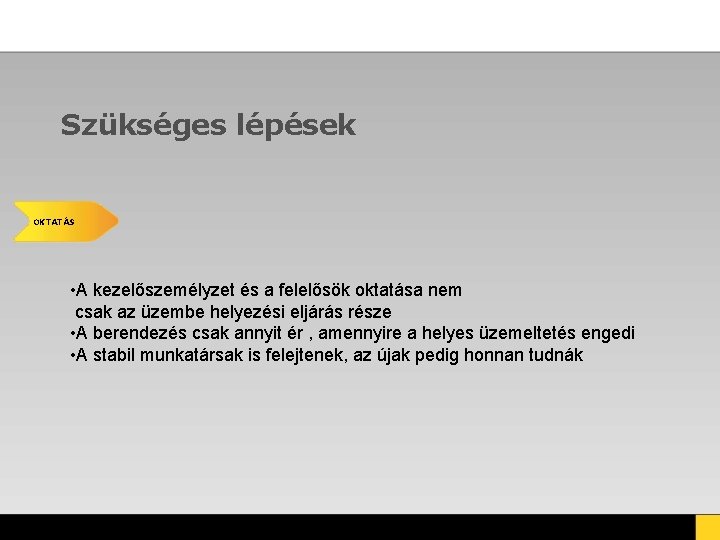

Szükséges lépések OKTATÁS • A kezelőszemélyzet és a felelősök oktatása nem csak az üzembe

Szükséges lépések OKTATÁS • A kezelőszemélyzet és a felelősök oktatása nem csak az üzembe helyezési eljárás része • A berendezés csak annyit ér , amennyire a helyes üzemeltetés engedi • A stabil munkatársak is felejtenek, az újak pedig honnan tudnák

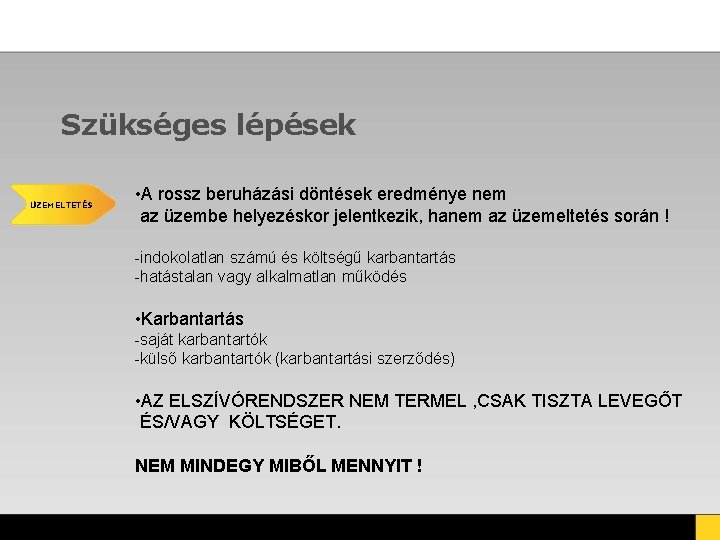

Szükséges lépések ÜZEMELTETÉS • A rossz beruházási döntések eredménye nem az üzembe helyezéskor jelentkezik,

Szükséges lépések ÜZEMELTETÉS • A rossz beruházási döntések eredménye nem az üzembe helyezéskor jelentkezik, hanem az üzemeltetés során ! -indokolatlan számú és költségű karbantartás -hatástalan vagy alkalmatlan működés • Karbantartás -saját karbantartók -külső karbantartók (karbantartási szerződés) • AZ ELSZÍVÓRENDSZER NEM TERMEL , CSAK TISZTA LEVEGŐT ÉS/VAGY KÖLTSÉGET. NEM MINDEGY MIBŐL MENNYIT !

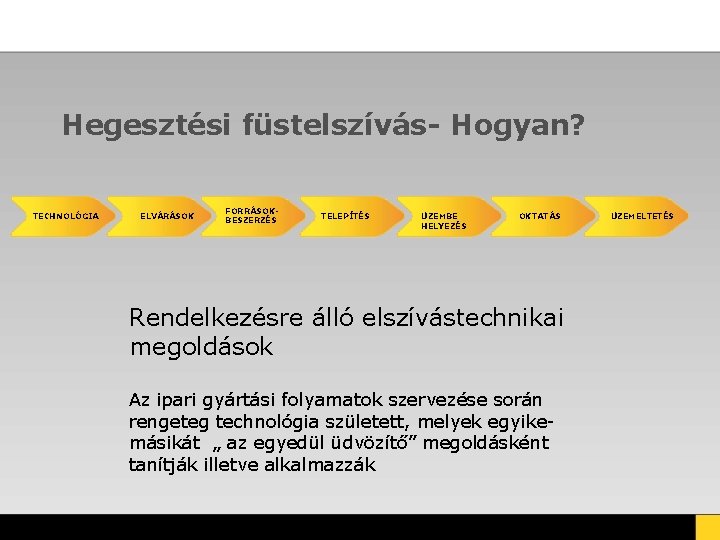

Hegesztési füstelszívás- Hogyan? TECHNOLÓGIA ELVÁRÁSOK FORRÁSOKBESZERZÉS TELEPÍTÉS ÜZEMBE HELYEZÉS OKTATÁS Rendelkezésre álló elszívástechnikai megoldások

Hegesztési füstelszívás- Hogyan? TECHNOLÓGIA ELVÁRÁSOK FORRÁSOKBESZERZÉS TELEPÍTÉS ÜZEMBE HELYEZÉS OKTATÁS Rendelkezésre álló elszívástechnikai megoldások Az ipari gyártási folyamatok szervezése során rengeteg technológia született, melyek egyikemásikát „ az egyedül üdvözítő” megoldásként tanítják illetve alkalmazzák ÜZEMELTETÉS

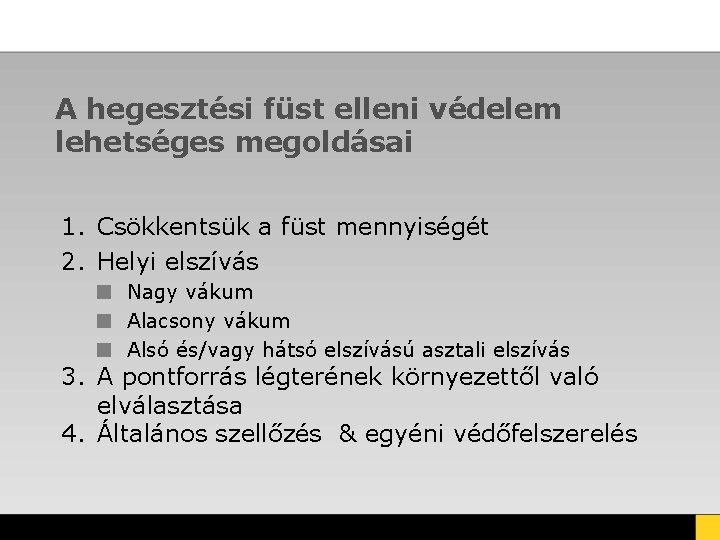

A hegesztési füst elleni védelem lehetséges megoldásai 1. Csökkentsük a füst mennyiségét 2. Helyi

A hegesztési füst elleni védelem lehetséges megoldásai 1. Csökkentsük a füst mennyiségét 2. Helyi elszívás Nagy vákum Alacsony vákum Alsó és/vagy hátsó elszívású asztali elszívás 3. A pontforrás légterének környezettől való elválasztása 4. Általános szellőzés & egyéni védőfelszerelés

Miből lesz a füst ? Hegesztőanyag Biztonságtechnokai Adatlap, mint a mérlegelés alapja (Forrás: Corweld

Miből lesz a füst ? Hegesztőanyag Biztonságtechnokai Adatlap, mint a mérlegelés alapja (Forrás: Corweld Kft honlapja)

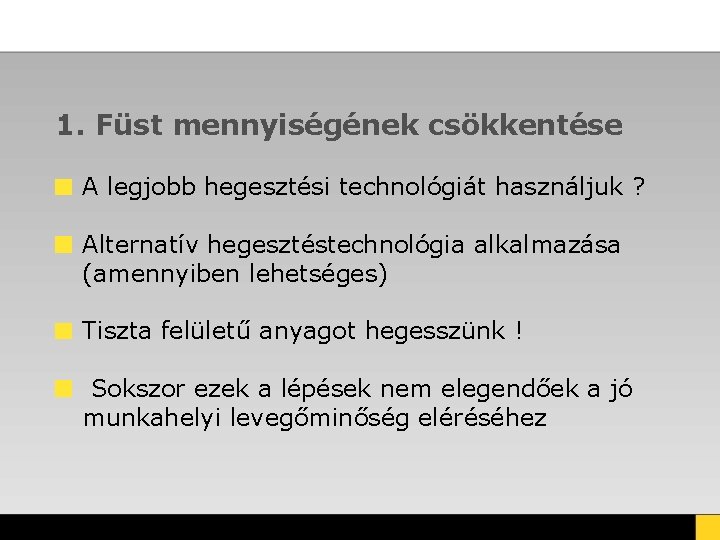

1. Füst mennyiségének csökkentése A legjobb hegesztési technológiát használjuk ? Alternatív hegesztéstechnológia alkalmazása (amennyiben

1. Füst mennyiségének csökkentése A legjobb hegesztési technológiát használjuk ? Alternatív hegesztéstechnológia alkalmazása (amennyiben lehetséges) Tiszta felületű anyagot hegesszünk ! Sokszor ezek a lépések nem elegendőek a jó munkahelyi levegőminőség eléréséhez

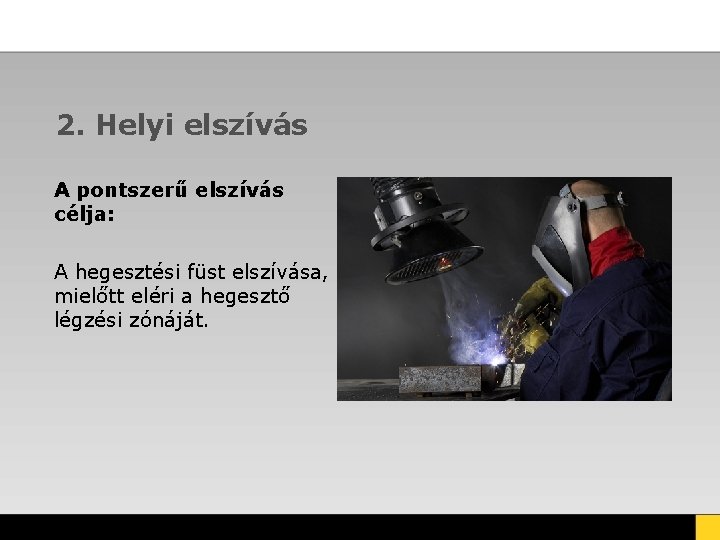

2. Helyi elszívás A pontszerű elszívás célja: A hegesztési füst elszívása, mielőtt eléri a

2. Helyi elszívás A pontszerű elszívás célja: A hegesztési füst elszívása, mielőtt eléri a hegesztő légzési zónáját.

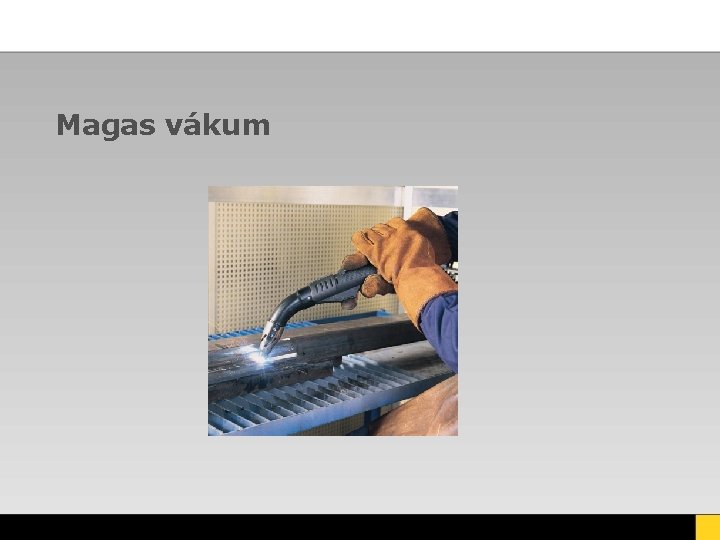

Magas vákum

Magas vákum

Alacsony vákum

Alacsony vákum

Telepített vagy hordozható ? Amennyiben van rá lehetőség , telepített rendszer Előnyökhátrányok: +Testreszabható +Szabályozható

Telepített vagy hordozható ? Amennyiben van rá lehetőség , telepített rendszer Előnyökhátrányok: +Testreszabható +Szabályozható +Felügyelhető +Optimalizálható - Gyakran változó - Ár helyzetű és méretű munka darabok hegesztése esetén problémás lehet

Telepített vagy hordozható ? . . . Mobil ha a technológia kikényszeríti -Változó munkahelyekhez

Telepített vagy hordozható ? . . . Mobil ha a technológia kikényszeríti -Változó munkahelyekhez -Nem kell „gondolkodni” -Csak általános megoldésként jó

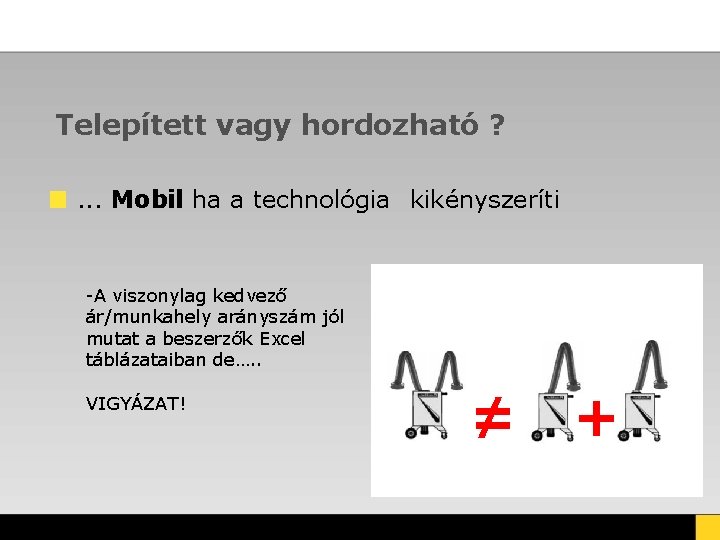

Telepített vagy hordozható ? . . . Mobil ha a technológia kikényszeríti -A viszonylag

Telepített vagy hordozható ? . . . Mobil ha a technológia kikényszeríti -A viszonylag kedvező ár/munkahely arányszám jól mutat a beszerzők Excel táblázataiban de…. . VIGYÁZAT! / = +

Alsó és/vagy hátsó elszívású asztali elszívás - Karos elszíváshoz képest nagyobb levegőigény + Hegesztésen

Alsó és/vagy hátsó elszívású asztali elszívás - Karos elszíváshoz képest nagyobb levegőigény + Hegesztésen túl a varrat tisztítási feladatokra is megoldást jelent

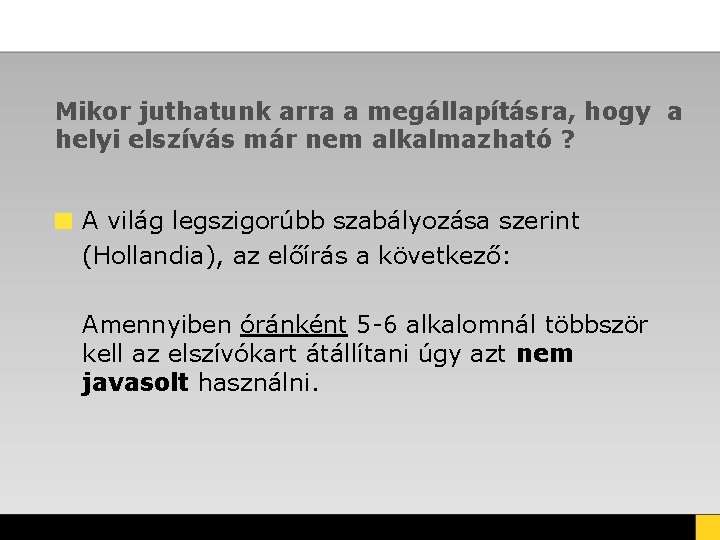

Mikor juthatunk arra a megállapításra, hogy a helyi elszívás már nem alkalmazható ? A

Mikor juthatunk arra a megállapításra, hogy a helyi elszívás már nem alkalmazható ? A világ legszigorúbb szabályozása szerint (Hollandia), az előírás a következő: Amennyiben óránként 5 -6 alkalomnál többször kell az elszívókart átállítani úgy azt nem javasolt használni.

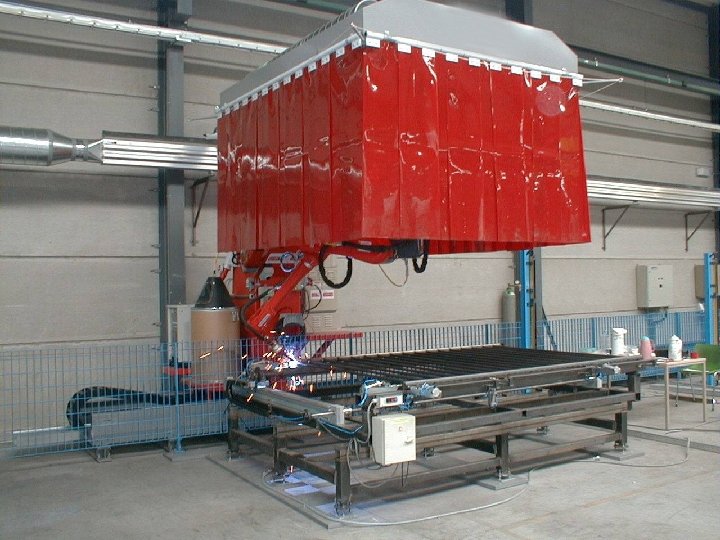

3. A pontforrás légterének környezettől való elválasztása Elszívó ernyők Legjobb megoldás, amennyiben: - helyi

3. A pontforrás légterének környezettől való elválasztása Elszívó ernyők Legjobb megoldás, amennyiben: - helyi elszívás nem lehetséges; - elszívókarok használata nem célszerű; - be kell fedni a hegesztési területet, pl. robothegesztés.

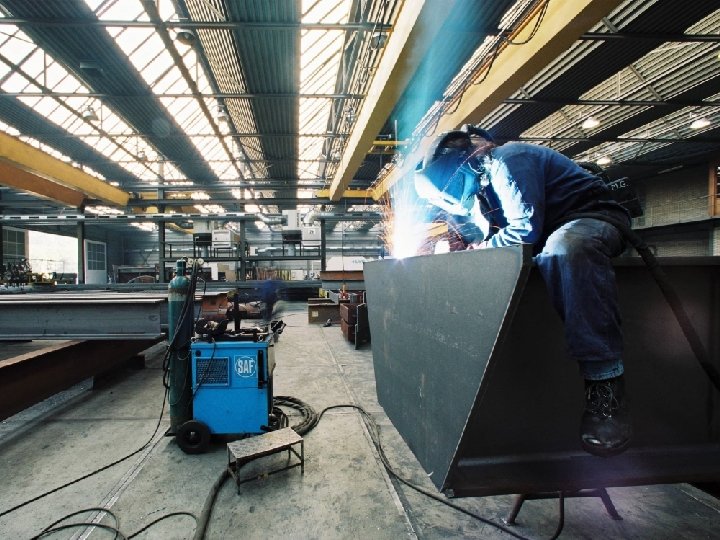

4. Általános szellőzés & egyéni védőfelszerelés Legjobb megoldás, amennyiben: A hegesztendő acélszerkezetet túl nagy

4. Általános szellőzés & egyéni védőfelszerelés Legjobb megoldás, amennyiben: A hegesztendő acélszerkezetet túl nagy az elszívókar „befogásához” képest; helyi elszívás ill. ernyő nem alkalmazható; a hegesztők folyamatosan mozognak a különböző hegesztési helyek között.

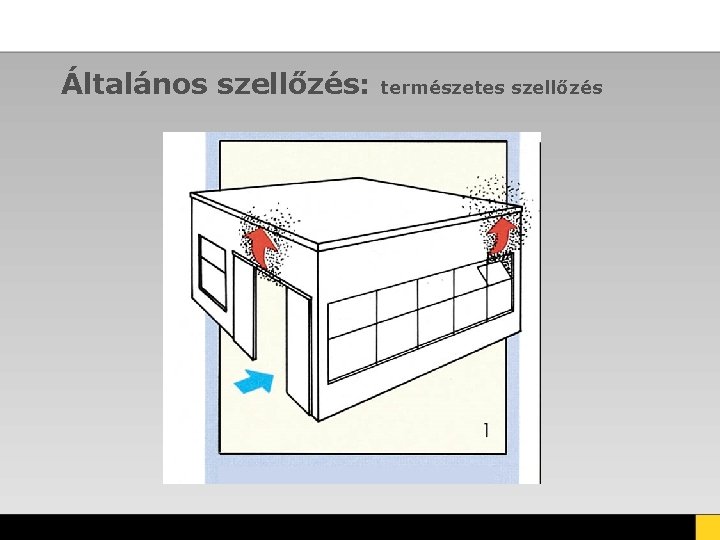

Általános szellőzés: természetes szellőzés

Általános szellőzés: természetes szellőzés

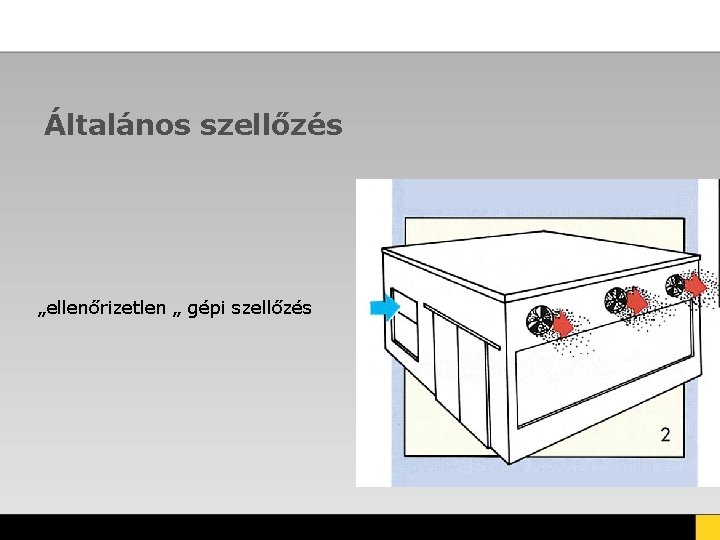

Általános szellőzés „ellenőrizetlen „ gépi szellőzés

Általános szellőzés „ellenőrizetlen „ gépi szellőzés

Általános szellőzés „ellenőrizetlen „ gépi szellőzés recirkulációval

Általános szellőzés „ellenőrizetlen „ gépi szellőzés recirkulációval

Átszellőző rendszerek Általános munkahelyi porkoncentrációt kezeli Megakadályozzuk a hegesztési füst feldúsulását A drágán felfűtött

Átszellőző rendszerek Általános munkahelyi porkoncentrációt kezeli Megakadályozzuk a hegesztési füst feldúsulását A drágán felfűtött levegőt benn tartjuk a csarnokban energiamegtakarítás MAK értékeket a megengedett szinten tartjuk A (respirábilis) finompor mennyiségét talajközelben a minimumra csökkentjük Légcsatorna hálózat állítható légrácsokkal, szűrő és ventilátoregység helyes kombinációja.

Melyek a hegesztési füst tulajdonságai ?

Melyek a hegesztési füst tulajdonságai ?

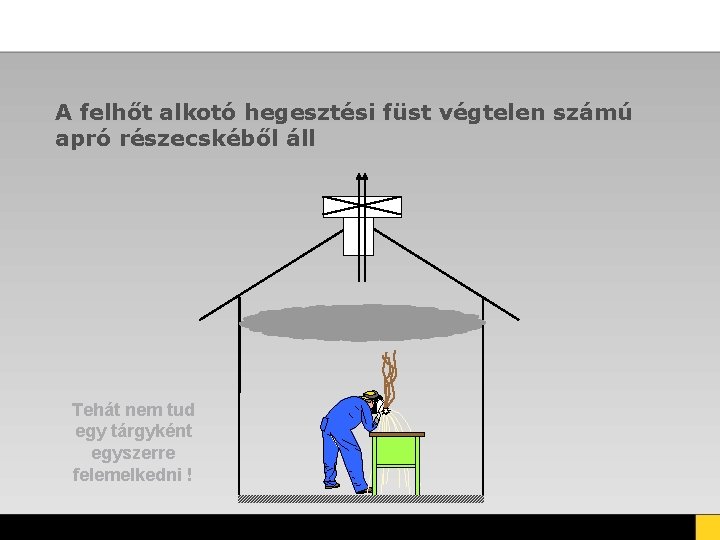

A felhőt alkotó hegesztési füst végtelen számú apró részecskéből áll Tehát nem tud egy

A felhőt alkotó hegesztési füst végtelen számú apró részecskéből áll Tehát nem tud egy tárgyként egyszerre felemelkedni !

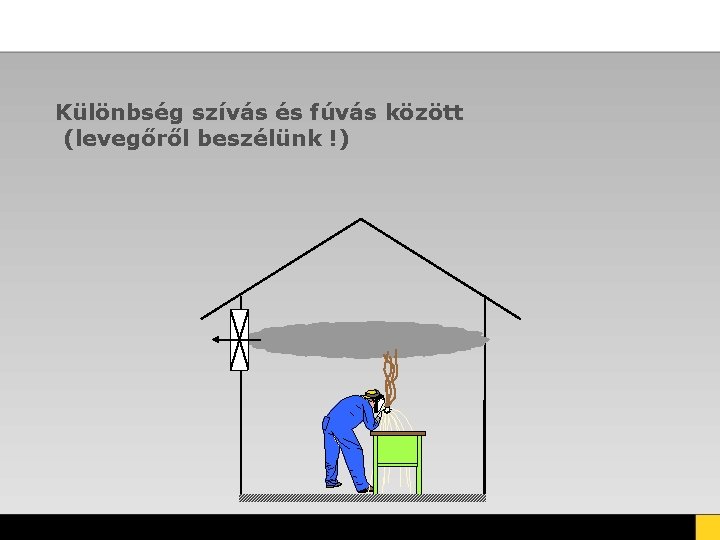

Különbség szívás és fúvás között (levegőről beszélünk !)

Különbség szívás és fúvás között (levegőről beszélünk !)

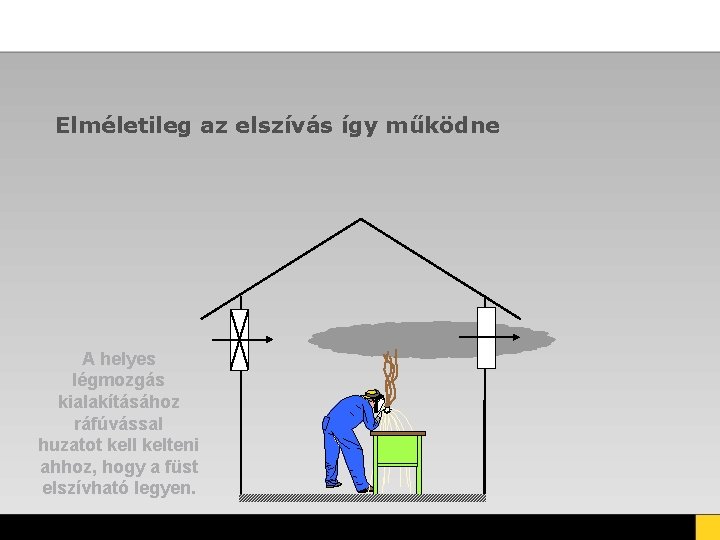

Elméletileg az elszívás így működne A helyes légmozgás kialakításához ráfúvással huzatot kell kelteni ahhoz,

Elméletileg az elszívás így működne A helyes légmozgás kialakításához ráfúvással huzatot kell kelteni ahhoz, hogy a füst elszívható legyen.

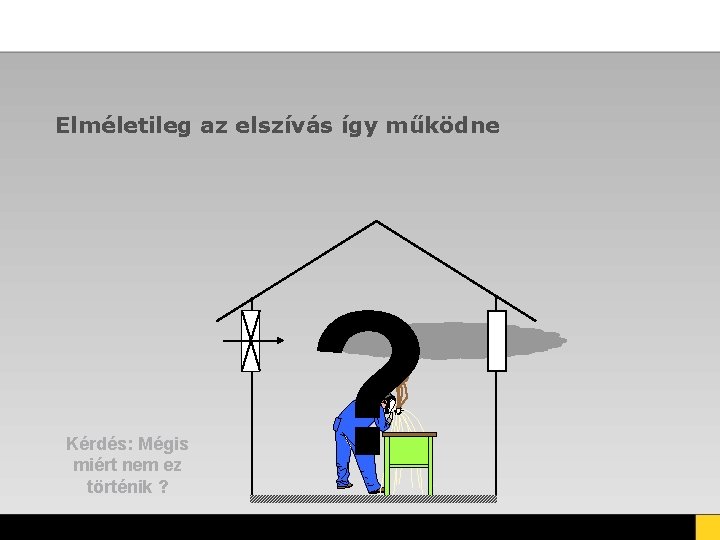

Elméletileg az elszívás így működne Kérdés: Mégis miért nem ez történik ? ?

Elméletileg az elszívás így működne Kérdés: Mégis miért nem ez történik ? ?

Az egészért a levegő hőmérséklete felelős Kizárólag az egyenlő hőmérsékletű levegő rétegződik azonos magasságban.

Az egészért a levegő hőmérséklete felelős Kizárólag az egyenlő hőmérsékletű levegő rétegződik azonos magasságban.

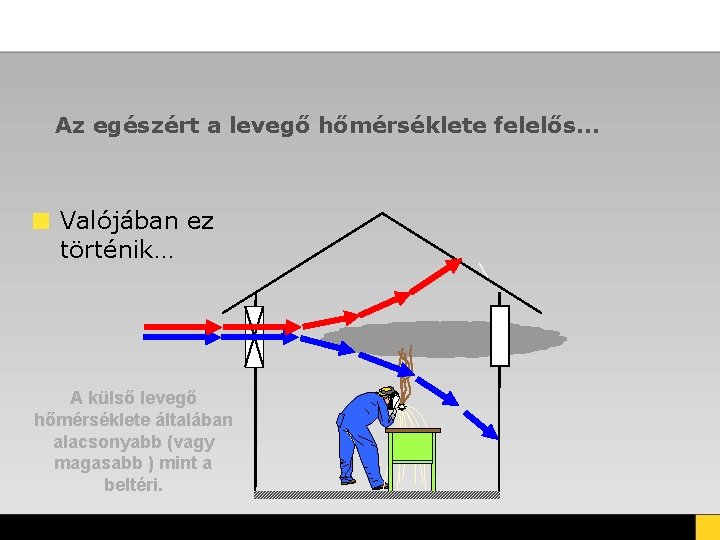

Az egészért a levegő hőmérséklete felelős… Valójában ez történik… A külső levegő hőmérséklete általában

Az egészért a levegő hőmérséklete felelős… Valójában ez történik… A külső levegő hőmérséklete általában alacsonyabb (vagy magasabb ) mint a beltéri.

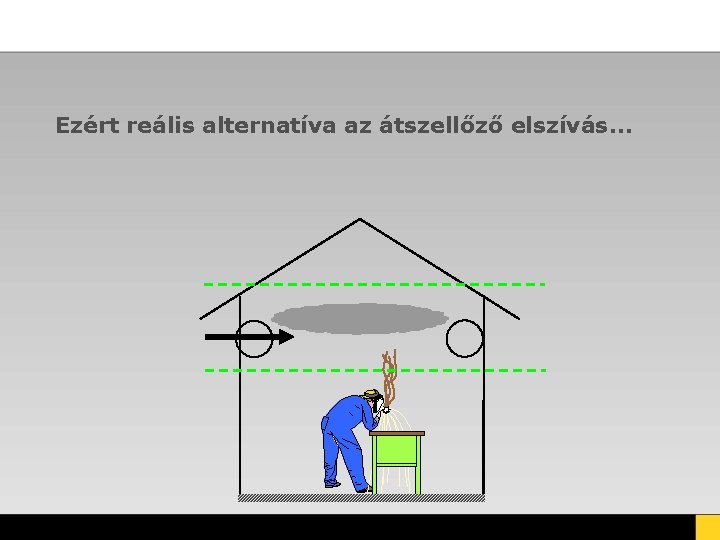

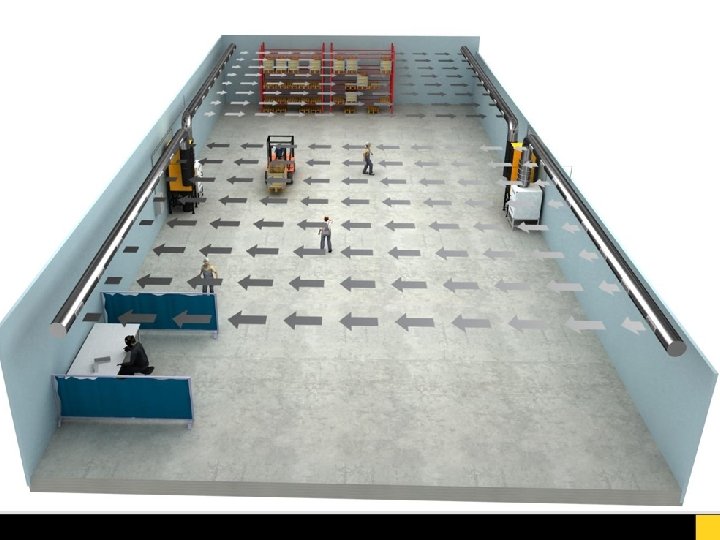

Ezért reális alternatíva az átszellőző elszívás…

Ezért reális alternatíva az átszellőző elszívás…

Előnyök-hátrányok: + + egyéni védőeszköz használata szükséges lehet a helyi elszívással nem megoldható feladatok

Előnyök-hátrányok: + + egyéni védőeszköz használata szükséges lehet a helyi elszívással nem megoldható feladatok esetében (szinte egyedül) gazdaságos megoldás a klasszikus általános szellőzési igényhez képest kisebb légmennyiség

MI AZ ELSZÍVÁS CÉLJA ? ELVÁRÁSOK

MI AZ ELSZÍVÁS CÉLJA ? ELVÁRÁSOK

Az elvárások összhangban vannak az igényekkel és lehetőségekkel?

Az elvárások összhangban vannak az igényekkel és lehetőségekkel?

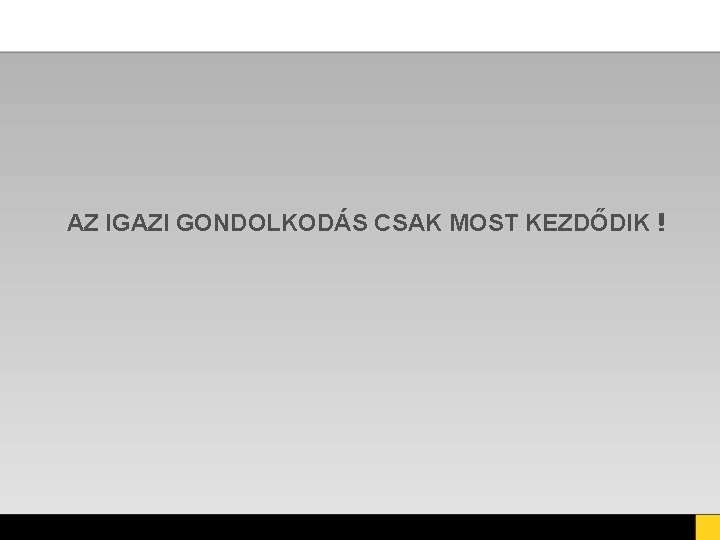

AZ IGAZI GONDOLKODÁS CSAK MOST KEZDŐDIK !

AZ IGAZI GONDOLKODÁS CSAK MOST KEZDŐDIK !

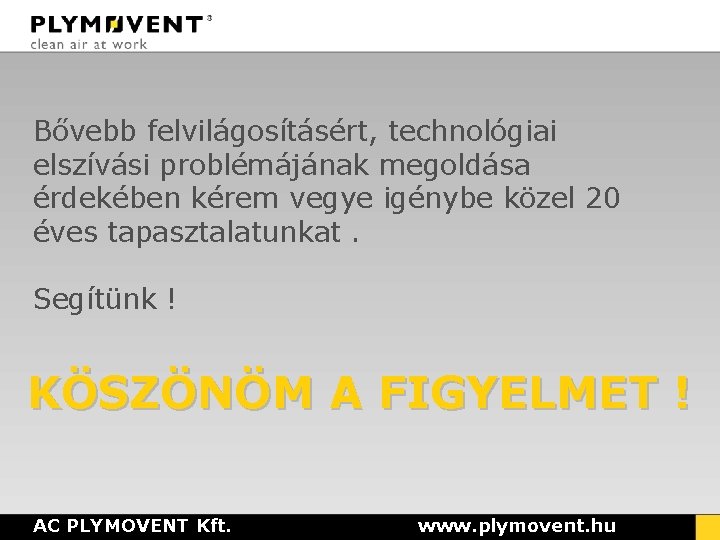

Bővebb felvilágosításért, technológiai elszívási problémájának megoldása érdekében kérem vegye igénybe közel 20 éves tapasztalatunkat.

Bővebb felvilágosításért, technológiai elszívási problémájának megoldása érdekében kérem vegye igénybe közel 20 éves tapasztalatunkat. Segítünk ! KÖSZÖNÖM A FIGYELMET ! AC PLYMOVENT Kft. www. plymovent. hu
