Jörn Kruse / STO-G / Mai 2009 ABB STOTZ-KONTAKT Gmb. H ABB i-bus® KNX Raum-Controller: Die nächste Generation © STO/G - Slide 1

Raum-Controller RC/A 4. 2 Überblick STO/G – Slide 2 § AP-Gehäuse mit Platz für 4 Module § Versorgung und Einspeisung erfolgt über eine Phase (L, N, PE) - Spannungsbereich: 85… 265 V AC - Frequenzbereich: 50/60 Hz § Erweiterter Temperaturbereich: -20°C bis +45 °C § Es können selbstverständlich alle existierenden Module betrieben werden § Handbedieneinrichtung § Abmessungen Lx. Bx. H: 20 x 27, 5 x 5 cm

Raum-Controller RC/A 4. 2 Geräteaufbau Einspeisung STO/G – Slide 3 Handbedienung Busanschluss

Raum-Controller RC/A 4. 2 Anwendung im Unterflurbereich STO/G – Slide 4 § Montage in Doppel- und Hohlraumböden sowie in Unterflur -Kanalsystemen § Passend zum Einbau unterhalb von üblichen Geräteeinsätzen („Bodentanks“)

Raum-Controller RC/A 8. 2 Überblick Änderungen gegenüber dem Vorgänger RC/A 8. 1: STO/G – Slide 5 § Versorgung des Grundgerätes erfolgt aus einer Phase (L 1) § 12 V DC-Hilfsversorgung entfällt § Optimierte Handbedieneinrichtung

Raum-Controller Drei neue Modultypen STO/G – Slide 6

Raum-Controller SA/M 2. 16. 1 Schaltaktormodul, 2 -fach, 16 A, potenzialfrei Klemme nicht steckbar STO/G – Slide 7 § Zum Schalten von großen Lasten bis 16 A (z. B. Steckdosenstromkreise) § Schaltleistung entsprechend SA/S x. 16. 1 § Potenzialfrei, d. h. Spannung wird direkt am Modul aufgelegt § Bitte berücksichtigen: Ausgangsseitige Klemmen sind nicht steckbar

Raum-Controller SD/M 2. 6. 2 Schalt-/Dimmaktormodul, 2 fach, 6 A STO/G – Slide 8 § Ersetzt Schalt-/Dimmaktormodul SD/M 1. 6. 1 § Höhere Schaltleistung durch stärkere Relais (siehe SA/M 2. 6. 1) § Max. Dauerstrom weiterhin 6 A

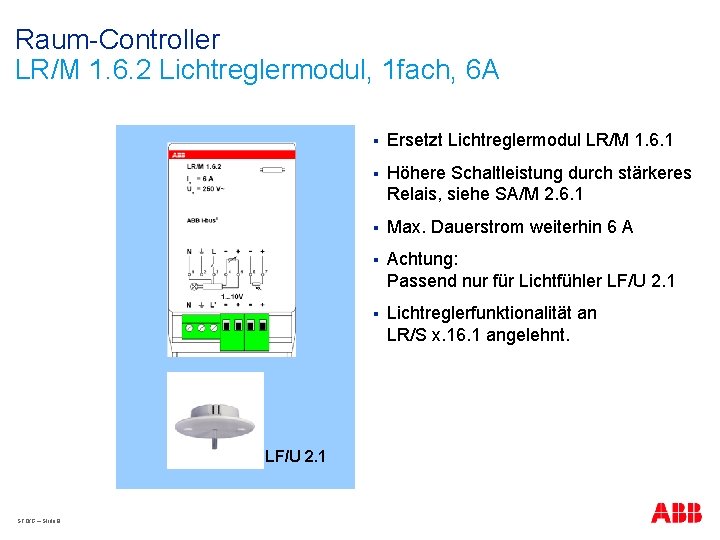

Raum-Controller LR/M 1. 6. 2 Lichtreglermodul, 1 fach, 6 A LF/U 2. 1 STO/G – Slide 9 § Ersetzt Lichtreglermodul LR/M 1. 6. 1 § Höhere Schaltleistung durch stärkeres Relais, siehe SA/M 2. 6. 1 § Max. Dauerstrom weiterhin 6 A § Achtung: Passend nur für Lichtfühler LF/U 2. 1 § Lichtreglerfunktionalität an LR/S x. 16. 1 angelehnt.

Raum-Controller: Die nächste Generation Überblick STO/G – Slide 10 Raum-Controller 8 -fach mit flexibler Versorgung (vorerst weiter im Sortiment) Schaltaktormodul, 16 A, potenzialfrei SA/M 2. 16. 1 Raum-Controller 8 -fach RC/A 8. 2 Schalt-/Dimmaktormodul, 2 fach, 6 A SD/M 2. 6. 2 Raum-Controller 4 -fach RC/A 4. 2 Lichtreglermodul, 1 fach, 6 A LR/M 1. 6. 2
