Jármű meghibásodások elemzése Közúti és Vasúti Járművek Tanszék
A járműbeavatkozások gyakoriságát meghatározó tényezők 1, A Járművek konstrukciós kialakítása: Alapvetően meghatározza a karbantartási igényt, a karbantartás gyakorisága, pedig hatással van a szerkezeti elemek élettartamával: A jármű szerkezeti elemek élettartamát a gyártómű határozza meg: Ø az élettartamra történő méretezéssel, Ø az alkalmazott gyártástechnológiával, Ø Az anyagminőség biztosításával.
Akadályok: § a méretezésnél nem biztosítható minden szerkezeti elem igénybevételének helyes megítélése, § az alkatrészek pontossága és anyagminősége szórást mutat, § a szerkezeti kialakítások is befolyásolják az elemek élettartamát.
2, A Járművek igénybevétele: A legfontosabbak: • útviszonyok, pályaviszonyok, • forgalom sűrűsége, • időjárási viszonyok, • jármű terhelése, • járművezető szakképzettsége,
A jármű-beavatkozások gyakoriságának meghatározására alkalmas mutatók Az előzőekben felsorolt hatások befolyásolják a karbantartás gyakoriságát, melyet olyan mérőszámhoz kell kötni, amely a legjobban kifejezi a jármű igénybevételét. • • naptári napok száma, kilométerfutás, teljesített üzemóra, üzemanyag fogyasztás
A kötött pályás járművek esetén is ezek a mutatók használatosak, de egyetlen mutató itt sem alkalmazható, mivel: • a járműszekrény elhasználódása idő függő, • a futómű igénybevétele km arányos, • a motor élettartama, pedig az elfogyasztott üzemanyag mennyiségtől függ, Egy adott járműnél akkor alkalmazunk helyes mutatót, ha annak mérőszáma alapján meghatározott beavatkozás megfelel a jármű tényleges elhasználódásának.
Meghibásodások jellemzői A járművek elhasználódása az alkatrészeik tönkremeneteli folyamatától függ. A járművek használhatósága a használati idő vagy teljesítmény arányában folyamatosan csökken, majd teljesen használhatatlanná válnak. A meghibásodások következményei lehetnek: • élet- vagy balesetveszély, • üzemzavar, • a gazdaságos üzem romlása, • stb.
A meghatározott szintű minőség, megbízhatóság fenntartása érdekében a járműveket rendszeresen felül kell vizsgálni. Az egymást követő felülvizsgálatok és javítások rendszerét ciklusrendnek, a közöttük lévő időt ciklusidőnek nevezik. A beavatkozások sorrendjét és időpontját úgy kell meghatározni, hogy azok a várható meghibásodásokat megelőzzék. Ennek alapja az üzemeltetés, karbantartás, javítás során szerzett tapasztalatok feldolgozás, a hibaelemzés.
A hibaelemzés célja a járműveken és alkatrészeiken bekövetkezett hibák jellegének, okának feltárása, az alkatrészek élettartamának meghatározása. A jármű egészének, szerelt egységeinek, fődarabjainak meghibásodása alatt az üzemi paraméterek megváltozását, vagy valamely alkatrész hibájából eredő működési zavart értjük. A jármű a hiba következtében működésképtelenné válhat, vagy részlegesen elvesztheti üzemi alkalmasságát.
A hibák kialakulhatnak : • • konstrukciós hiányosságból, gyártási hiányosságból, üzemeltetési hiányosságból, természetes elhasználódásból, A meghibásodások döntő többsége természetes elhasználódásokból ered, melyeket megakadályozni nem tudjuk, de időbeni lefolyásuk szabályozható. Ehhez azonban ismerni kell a hibát előidéző folyamatokat.
Az alkatrészek természetes elhasználódása: kopás, anyagfáradás, korrózió, deformáció,
Kopás A kopás kialakulásához súrlódásra van szükség. tapadó súrlódás, gördülősúrlódás, csúszási súrlódás, A csúszási súrlódás nagy mértékben függ a rendszer kenési állapotától: • szárazsúrlódás, • határsúrlódás, • vegyes súrlódás, • folyadéksúrlódás,
Kopások fajtái: • • hegedéses, vagy adhéziós, oxidációs, abráziós, fáradásos (pitting), oxidáció (fretting), erózió, kavitáció,
Általános kopás görbe
Kifáradás Az egymáson elmozduló, forgó, lengő változó terhelési viszonyok között üzemelő alkatrészek a változó irányú és nagyságú igénybevételek hatására kifáradnak. A gépjárművekben sok ilyen alkatrész van. Törés esetén további alkatrészek rongálódásával üzemképtelenséget vagy közúti balesetet okozhat. Fontos a törés előtti csere(ha van rá lehetőség). Kifáradási törések jellemzői: Wöhler-diagram:
Wöhler-diagram
A fáradás folyamata: 1, Egy kristályszerkezeti keresztmetszetben a feszültség eloszlás nem homogén, ezért az állandó alakváltozás a kristályon belül elcsúszást okoz. 2, Repedés képződés: kristályon belüli anyagszétválás (szubmikroszkopikus repedés). 3, Repedés terjedés: a szubmikroszkopikus repedések hatására keletkező feszültségi csúcsok okozzák.
Deformáció • Felületen vagy teljes keresztmetszetben bekövetkezett bekövetkező deformációk. • Felületi: tömörítés, kitüremkedés, • Teljes keresztmetszetben: hajlás, nyúlás, zömülés. • Pl. csapágy tartó agyakban, • sebességváltó házakban.
Korrózió • Kémiai korrózió, • Elektrokémiai korrózió, Korrózió fajtái: - Egyenletes korrózió, - Lyuk korrózió, - Kristályközi korrózió,

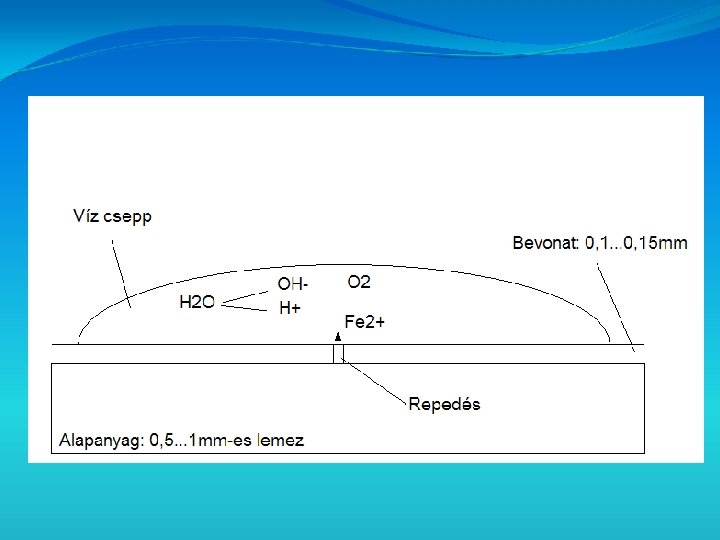

Elektrokémiai korrózió • Fe = Fe 2(+) +2 e(-) • Fe 2(+) +2 OH(-) =Fe(OH)2 • 4 Fe(OH)2 + O 2 + 2 H 2 O = 4 Fe(OH)3 • 4 Fe(OH)3 = Fe 2 O 3 + 3 H 2 O
