PRINCIPALES NORMAS DE REFERENCIA I. Principales normas de referencia en instalaciones singulares: o Real Decreto Ley 919 de 2. 006. Reglamento técnico de distribución y utilización de combustibles gaseosos. o Gestión Técnica del Sistema Gasista. Orden ITC/3126/2005, Orden ITC/3802/2008, Resolución de 22 de septiembre de 2011. II. Datos iniciales de diseño. o Máxima presión de Operación y presiones mínimas de garantía. o Caudales máximos y mínimos. III. Aspectos condicionales de diseño: o MOP en Instalación receptora de gas. Normas UNE y pruebas previas a entrega. o Esquema de medición: selección equipos de medida.

PRINCIPALES NORMAS DE REFERENCIA RD 919 de 2. 006: Reglamento de gas. - ITC – ICG 07: instalaciones individuales Pot > 70 KW: proyecto Normas UNE obligado cumplimiento receptoras : • UNE 60620: MOP > 5 bar • UNE 60670: MOP ≤ 5 bar • UNE 60601: salas de calderas - Resto de normas de obligado cumplimiento: ITC-ICG 11. Modificación ITC IC 11 Julio 2. 015: UNE 60670: revisión año 2. 014 UNE 60601: revisión año 2. 013 UNE 60620: revisión año 2. 005

PRINCIPALES NORMAS DE REFERENCIA Normas de Gestión Técnica del Sistema Orden ITC/3126/2005 Presiones mínimas de garantía en punto de suministro NGTS-02: apartado 2. 5. 2 Presiones Relativas Min. Orden ITC/3802/2008 Telemedida: Artículo 9 Obligatoria para consumos anuales > 5 GWh. Penalizaciones por inexistencia o fallos comunicación. Resolución de 22 de septiembre de 2011 Esquema de medida, confirmaciones metrológicas y calidad gas. Esquemas medición puntos de suministro: apartado 4. 4. 4 Calidad del gas: apartado 5. 2 Confirmaciones metrológicas: apartado 7. 3. 3

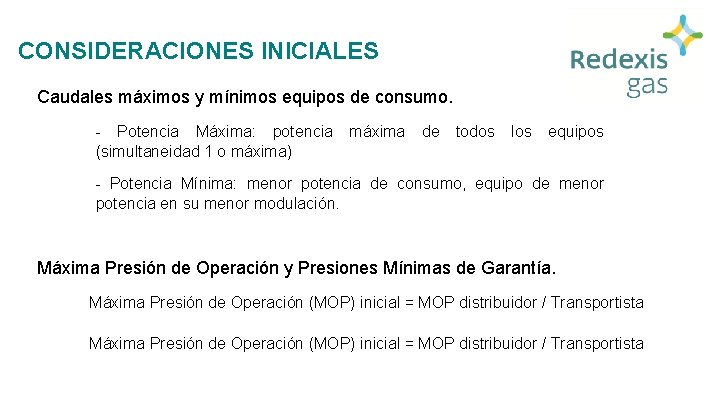

CONSIDERACIONES INICIALES Caudales máximos y mínimos equipos de consumo. - Potencia Máxima: potencia máxima de todos los equipos (simultaneidad 1 o máxima) - Potencia Mínima: menor potencia de consumo, equipo de menor potencia en su menor modulación. Máxima Presión de Operación y Presiones Mínimas de Garantía. Máxima Presión de Operación (MOP) inicial = MOP distribuidor / Transportista

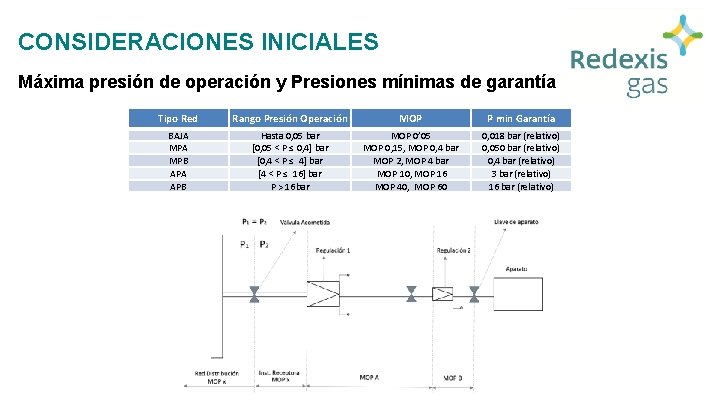

CONSIDERACIONES INICIALES Máxima presión de operación y Presiones mínimas de garantía Tipo Red Rango Presión Operación MOP P min Garantía BAJA MPB APA APB Hasta 0, 05 bar [0, 05 < P ≤ 0, 4] bar [0, 4 < P ≤ 4] bar [4 < P ≤ 16] bar P > 16 bar MOP 0’ 05 MOP 0, 15, MOP 0, 4 bar MOP 2, MOP 4 bar MOP 10, MOP 16 MOP 40, MOP 60 0, 018 bar (relativo) 0, 050 bar (relativo) 0, 4 bar (relativo) 3 bar (relativo) 16 bar (relativo)

CONSIDERACIONES INICIALES Consideraciones principales: Q máximos y mínimos Contadores: Membranas, Pistones y Turbinas. Q max Equipo Medición 1 Equipo Medición 2 Q min Medición en punto único No Viable Varios equipos de medición Condiciona trazados, ERM, contador, conversor, etc. .

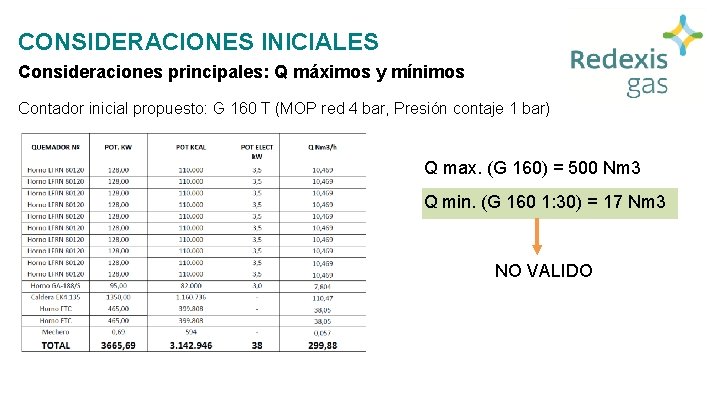

CONSIDERACIONES INICIALES Consideraciones principales: Q máximos y mínimos Contador inicial propuesto: G 160 T (MOP red 4 bar, Presión contaje 1 bar) Q max. (G 160) = 500 Nm 3 Q min. (G 160 1: 30) = 17 Nm 3 NO VALIDO

CONSIDERACIONES INICIALES Consideraciones principales: Q máximos y mínimos Poder calorífico a considerar:

CONSIDERACIONES INICIALES Consideraciones principales: Q máximos y mínimos

ASPECTOS CONDICIONALES DE DISEÑO Máxima presión de operación: tramos y pruebas Normas UNE obligado cumplimiento receptoras: • UNE 60620: MOP > 5 bar • UNE 60670: MOP ≤ 5 bar

ASPECTOS CONDICIONALES DE DISEÑO Máxima presión de operación: tramos y pruebas UNE 60620: MOP > 5 bar UNE 60620: parte 1. Clasificación de receptoras UNE 60620: MOP > 5 bar UNE 60620 parte 2: acometidas interiores MOP > 5 bar UNE 60620 parte 4: líneas de dist. interior UNE 60670 -8

ASPECTOS CONDICIONALES DE DISEÑO Máxima presión de operación: tramos y pruebas UNE 60620: MOP > 5 bar UNE 60310 UNE 1594: Apartado 9. 5 Las pruebas realizadas, justifican la Máxima Presión de Operación en la instalaciones receptoras Se recomienda: - Definir tramos MOP en Instalación Receptora de GAS. - Definir tipos de pruebas a realizar.

ASPECTOS CONDICIONALES DE DISEÑO Máxima presión de operación: tramos y pruebas UNE 60670 -8: MOP ≤ 5 bar Las pruebas realizadas, justifican la Máxima Presión de Operación en la instalaciones receptoras Se recomienda: - Definir tramos MOP en Instalación Receptora de GAS. - Definir tipos de pruebas a realizar.

ASPECTOS CONDICIONALES DE DISEÑO Esquemas de medición Estimación consumo anual

ASPECTOS CONDICIONALES DE DISEÑO Esquemas de medición Distintos equipos de medida, distintos esquema de medición 1 instalación receptora de gas, puede tener n esquemas de medición.

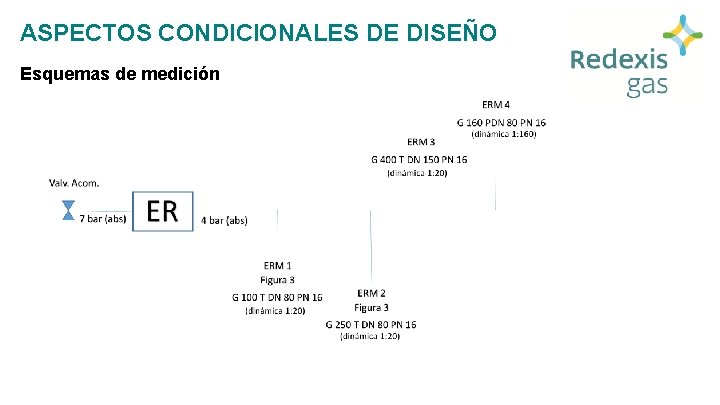

ASPECTOS CONDICIONALES DE DISEÑO Esquemas de medición
