JOINSOON ELECTRONICS MFG CO LTD JEM www jem

JOINSOON ELECTRONICS MFG. CO, LTD JEM 建舜電子製造股份有限公司 www. jem. com. tw

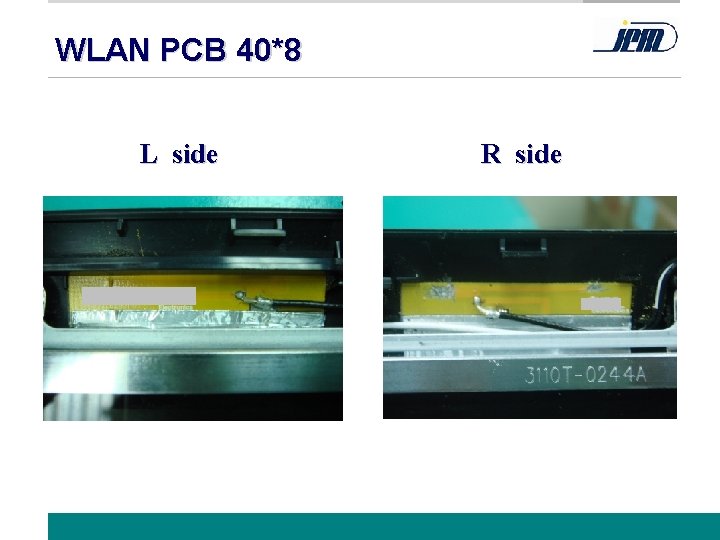

WLAN PCB 40*8 L side R side www. jem. com. tw 3

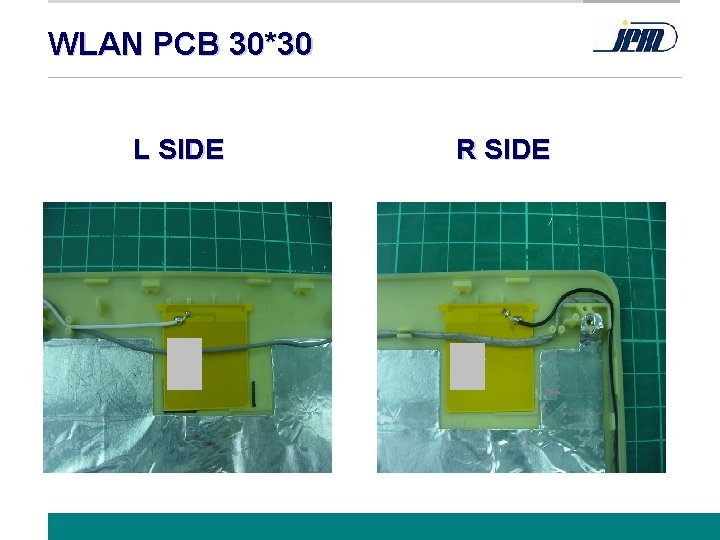

WLAN PCB 30*30 L SIDE R SIDE www. jem. com. tw 4

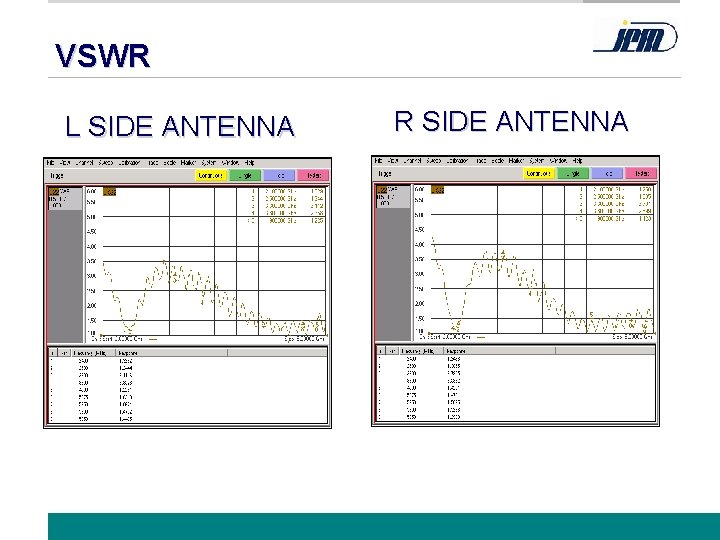

VSWR L SIDE ANTENNA R SIDE ANTENNA www. jem. com. tw 5

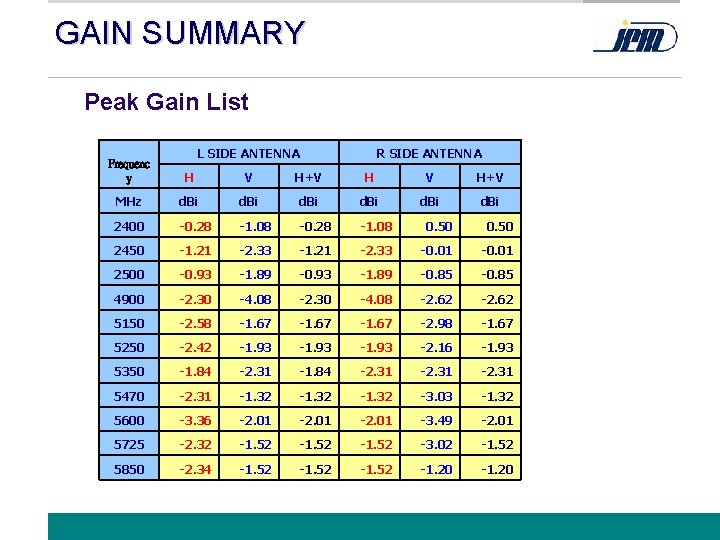

GAIN SUMMARY Peak Gain List L SIDE ANTENNA R SIDE ANTENNA Frequenc y H V H+V MHz d. Bi 2400 -0. 28 -1. 08 0. 50 2450 -1. 21 -2. 33 -0. 01 2500 -0. 93 -1. 89 -0. 85 4900 -2. 30 -4. 08 -2. 62 5150 -2. 58 -1. 67 -2. 98 -1. 67 5250 -2. 42 -1. 93 -2. 16 -1. 93 5350 -1. 84 -2. 31 5470 -2. 31 -1. 32 -3. 03 -1. 32 5600 -3. 36 -2. 01 -3. 49 -2. 01 5725 -2. 32 -1. 52 -3. 02 -1. 52 5850 -2. 34 -1. 52 -1. 20 www. jem. com. tw 6

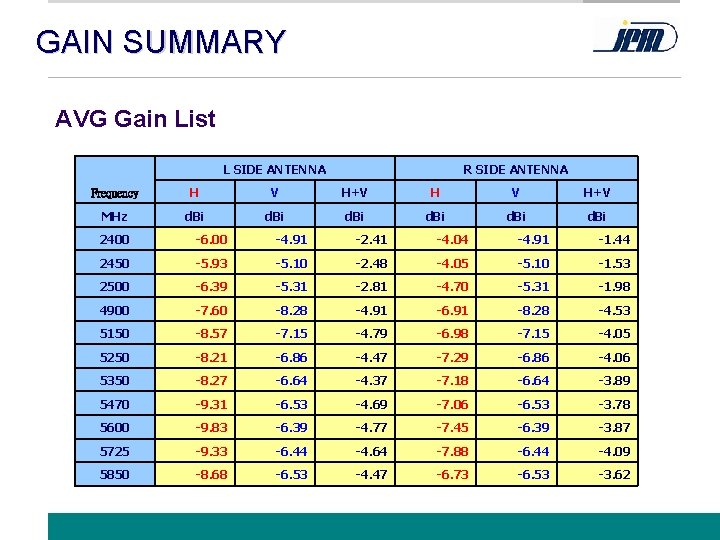

GAIN SUMMARY AVG Gain List L SIDE ANTENNA R SIDE ANTENNA Frequency H V H+V MHz d. Bi 2400 -6. 00 -4. 91 -2. 41 -4. 04 -4. 91 -1. 44 2450 -5. 93 -5. 10 -2. 48 -4. 05 -5. 10 -1. 53 2500 -6. 39 -5. 31 -2. 81 -4. 70 -5. 31 -1. 98 4900 -7. 60 -8. 28 -4. 91 -6. 91 -8. 28 -4. 53 5150 -8. 57 -7. 15 -4. 79 -6. 98 -7. 15 -4. 05 5250 -8. 21 -6. 86 -4. 47 -7. 29 -6. 86 -4. 06 5350 -8. 27 -6. 64 -4. 37 -7. 18 -6. 64 -3. 89 5470 -9. 31 -6. 53 -4. 69 -7. 06 -6. 53 -3. 78 5600 -9. 83 -6. 39 -4. 77 -7. 45 -6. 39 -3. 87 5725 -9. 33 -6. 44 -4. 64 -7. 88 -6. 44 -4. 09 5850 -8. 68 -6. 53 -4. 47 -6. 73 -6. 53 -3. 62 www. jem. com. tw 7

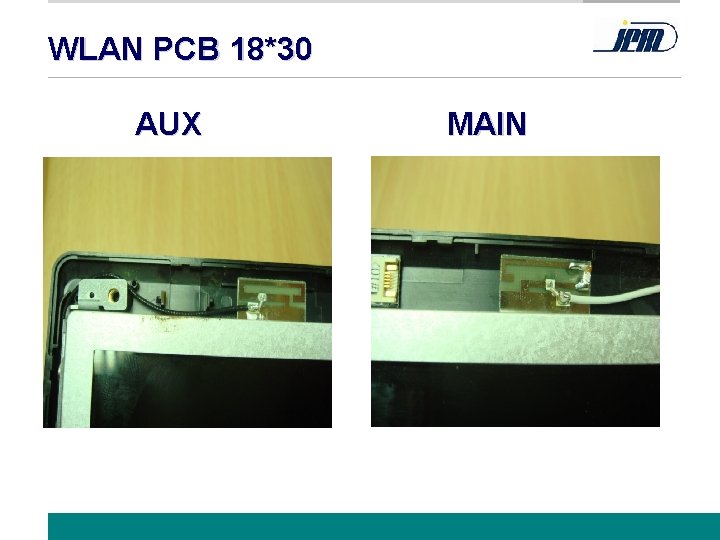

WLAN PCB 18*30 AUX MAIN www. jem. com. tw 8

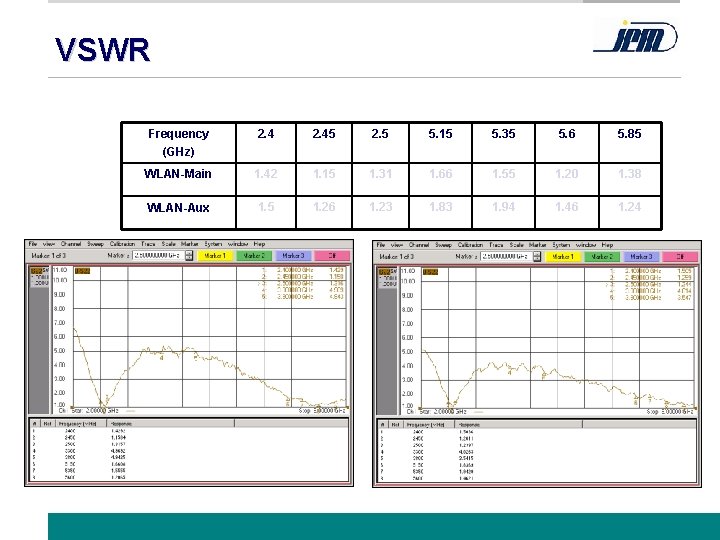

VSWR Frequency (GHz) 2. 45 2. 5 5. 15 5. 35 5. 6 5. 85 WLAN-Main 1. 42 1. 15 1. 31 1. 66 1. 55 1. 20 1. 38 WLAN-Aux 1. 5 1. 26 1. 23 1. 83 1. 94 1. 46 1. 24 www. jem. com. tw 9

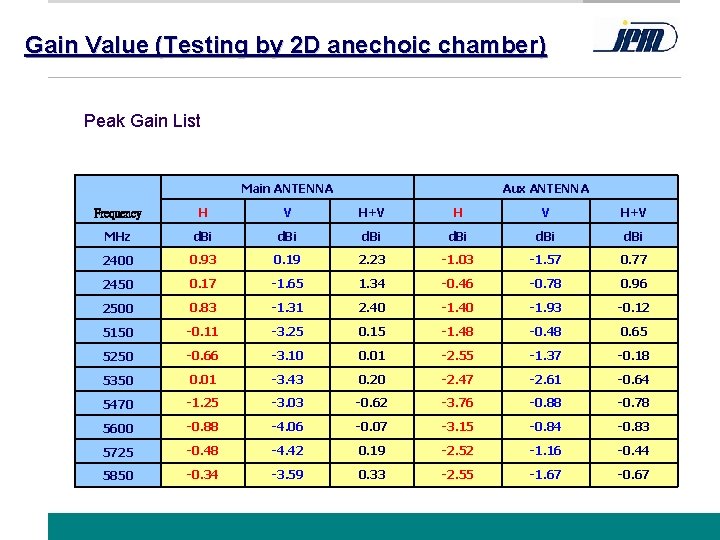

Gain Value (Testing by 2 D anechoic chamber) Peak Gain List Main ANTENNA Aux ANTENNA Frequency H V H+V MHz d. Bi 2400 0. 93 0. 19 2. 23 -1. 03 -1. 57 0. 77 2450 0. 17 -1. 65 1. 34 -0. 46 -0. 78 0. 96 2500 0. 83 -1. 31 2. 40 -1. 93 -0. 12 5150 -0. 11 -3. 25 0. 15 -1. 48 -0. 48 0. 65 5250 -0. 66 -3. 10 0. 01 -2. 55 -1. 37 -0. 18 5350 0. 01 -3. 43 0. 20 -2. 47 -2. 61 -0. 64 5470 -1. 25 -3. 03 -0. 62 -3. 76 -0. 88 -0. 78 5600 -0. 88 -4. 06 -0. 07 -3. 15 -0. 84 -0. 83 5725 -0. 48 -4. 42 0. 19 -2. 52 -1. 16 -0. 44 5850 -0. 34 -3. 59 0. 33 -2. 55 -1. 67 -0. 67 www. jem. com. tw 10

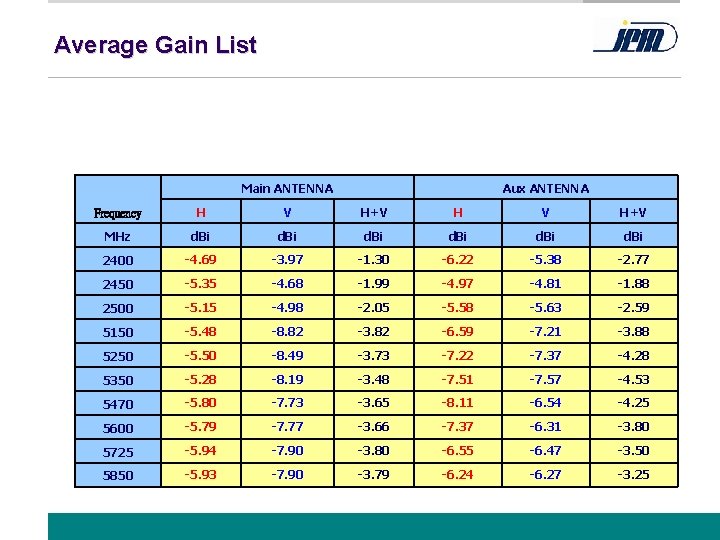

Average Gain List Main ANTENNA Aux ANTENNA Frequency H V H+V MHz d. Bi 2400 -4. 69 -3. 97 -1. 30 -6. 22 -5. 38 -2. 77 2450 -5. 35 -4. 68 -1. 99 -4. 97 -4. 81 -1. 88 2500 -5. 15 -4. 98 -2. 05 -5. 58 -5. 63 -2. 59 5150 -5. 48 -8. 82 -3. 82 -6. 59 -7. 21 -3. 88 5250 -5. 50 -8. 49 -3. 73 -7. 22 -7. 37 -4. 28 5350 -5. 28 -8. 19 -3. 48 -7. 51 -7. 57 -4. 53 5470 -5. 80 -7. 73 -3. 65 -8. 11 -6. 54 -4. 25 5600 -5. 79 -7. 77 -3. 66 -7. 37 -6. 31 -3. 80 5725 -5. 94 -7. 90 -3. 80 -6. 55 -6. 47 -3. 50 5850 -5. 93 -7. 90 -3. 79 -6. 24 -6. 27 -3. 25 www. jem. com. tw 11

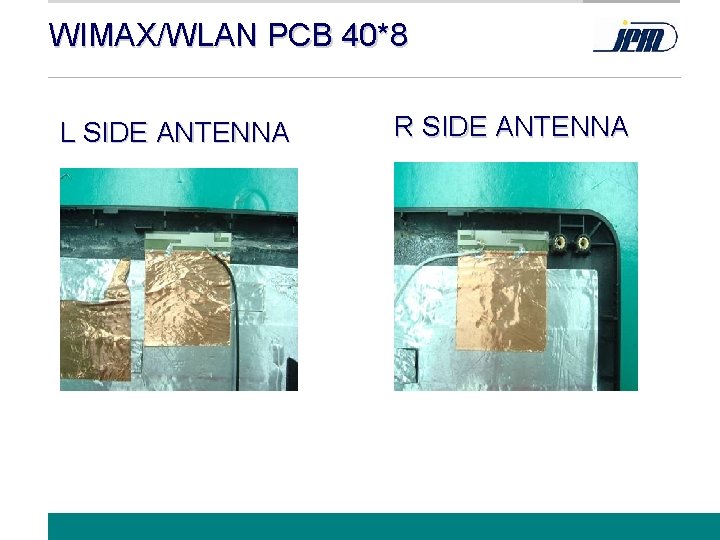

WIMAX/WLAN PCB 40*8 L SIDE ANTENNA R SIDE ANTENNA www. jem. com. tw 12

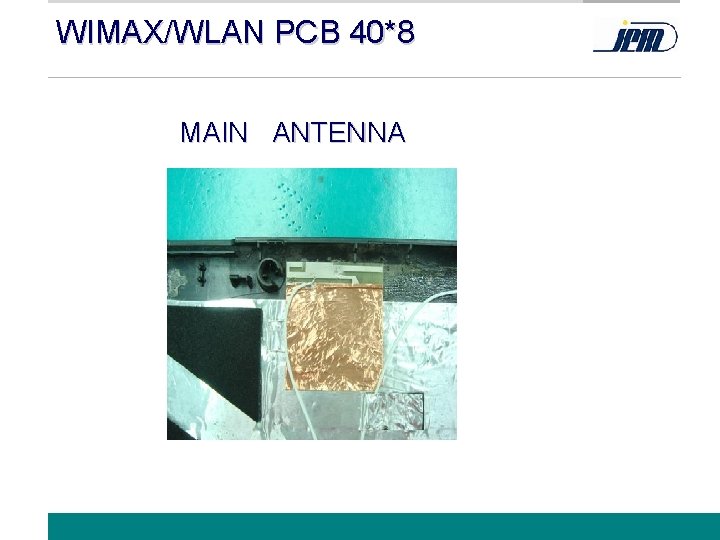

WIMAX/WLAN PCB 40*8 MAIN ANTENNA www. jem. com. tw 13

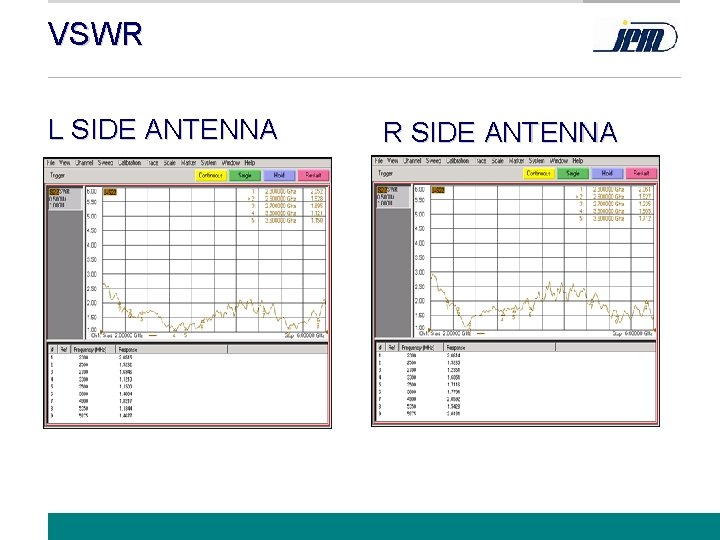

VSWR L SIDE ANTENNA R SIDE ANTENNA www. jem. com. tw 14

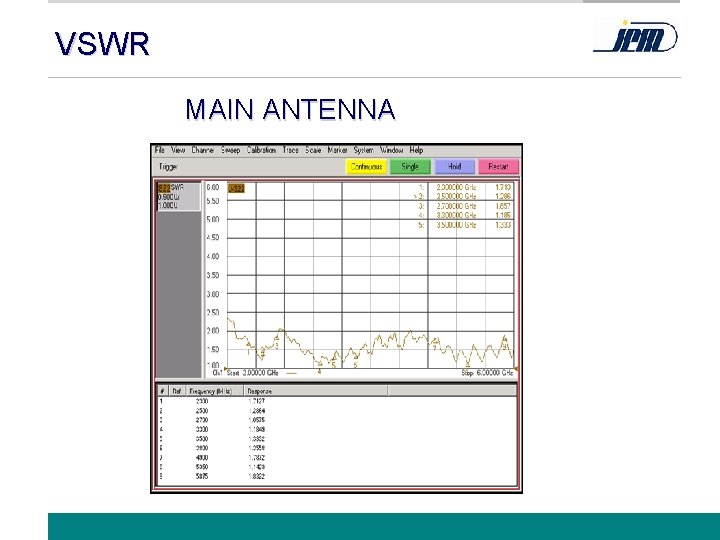

VSWR MAIN ANTENNA www. jem. com. tw 15

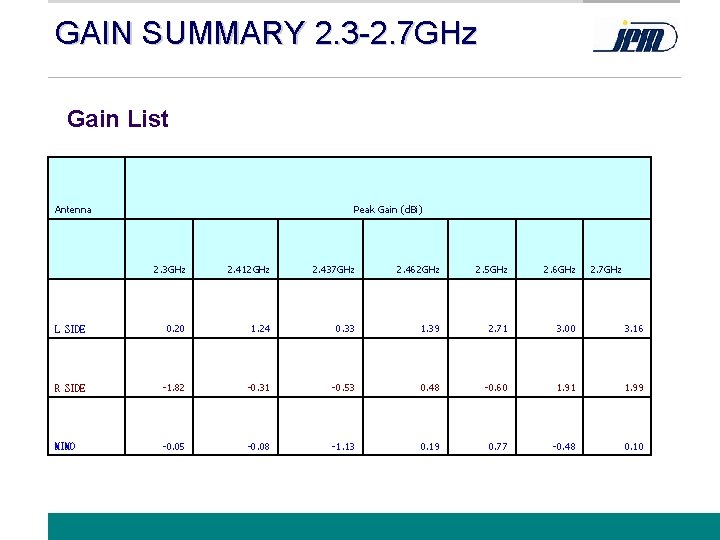

GAIN SUMMARY 2. 3 -2. 7 GHz Gain List Antenna Peak Gain (d. Bi) 2. 3 GHz 2. 412 GHz 2. 437 GHz 2. 462 GHz 2. 5 GHz 2. 6 GHz L SIDE 0. 20 1. 24 0. 33 1. 39 2. 71 3. 00 3. 16 R SIDE -1. 82 -0. 31 -0. 53 0. 48 -0. 60 1. 91 1. 99 MIMO -0. 05 -0. 08 -1. 13 0. 19 0. 77 -0. 48 0. 10 　 2. 7 GHz www. jem. com. tw 16

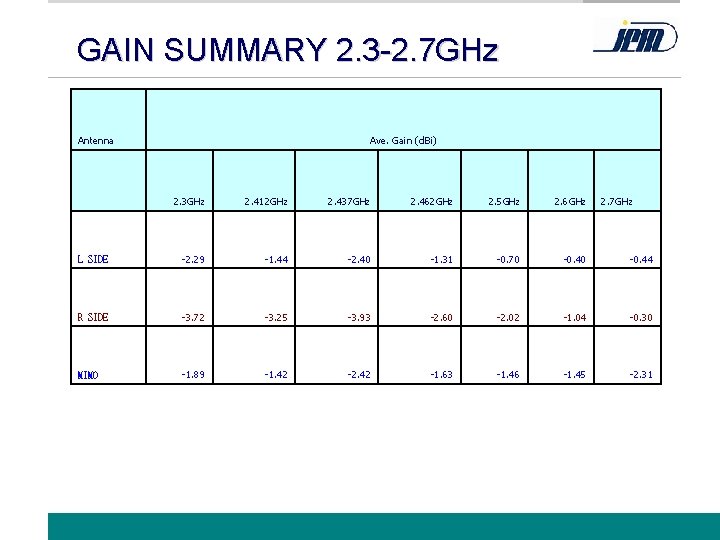

GAIN SUMMARY 2. 3 -2. 7 GHz Gain List Antenna Ave. Gain (d. Bi) 2. 3 GHz 2. 412 GHz 2. 437 GHz 2. 462 GHz 2. 5 GHz 2. 6 GHz L SIDE -2. 29 -1. 44 -2. 40 -1. 31 -0. 70 -0. 44 R SIDE -3. 72 -3. 25 -3. 93 -2. 60 -2. 02 -1. 04 -0. 30 MIMO -1. 89 -1. 42 -2. 42 -1. 63 -1. 46 -1. 45 -2. 31 　 2. 7 GHz www. jem. com. tw 17

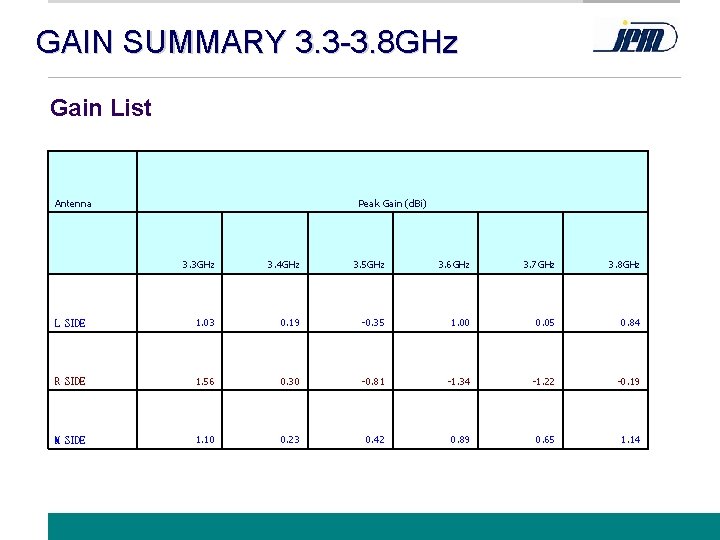

GAIN SUMMARY 3. 3 -3. 8 GHz Gain List Antenna Peak Gain (d. Bi) 3. 3 GHz 3. 4 GHz 3. 5 GHz 3. 6 GHz 3. 7 GHz 3. 8 GHz L SIDE 1. 03 0. 19 -0. 35 1. 00 0. 05 0. 84 R SIDE 1. 56 0. 30 -0. 81 -1. 34 -1. 22 -0. 19 M SIDE 1. 10 0. 23 0. 42 0. 89 0. 65 1. 14 　 www. jem. com. tw 18

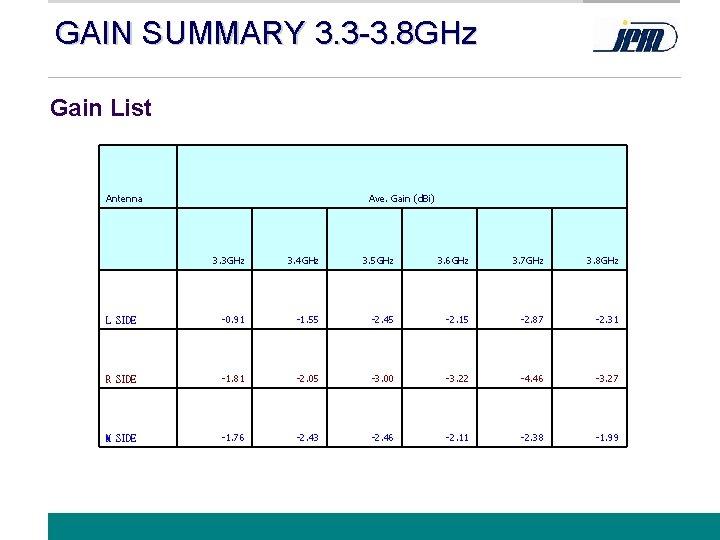

GAIN SUMMARY 3. 3 -3. 8 GHz Gain List Antenna Ave. Gain (d. Bi) 3. 3 GHz 3. 4 GHz 3. 5 GHz 3. 6 GHz 3. 7 GHz 3. 8 GHz L SIDE -0. 91 -1. 55 -2. 45 -2. 15 -2. 87 -2. 31 R SIDE -1. 81 -2. 05 -3. 00 -3. 22 -4. 46 -3. 27 M SIDE -1. 76 -2. 43 -2. 46 -2. 11 -2. 38 -1. 99 　 www. jem. com. tw 19

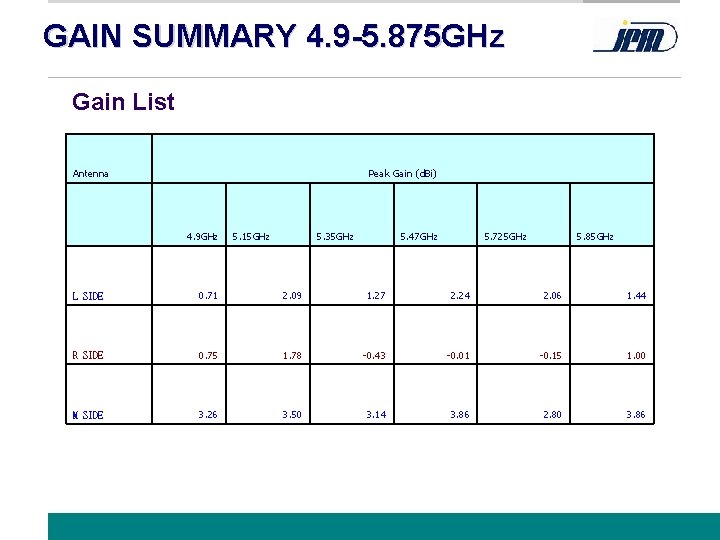

GAIN SUMMARY 4. 9 -5. 875 GHz Gain List Antenna 　 Peak Gain (d. Bi) 4. 9 GHz 5. 15 GHz 5. 35 GHz 5. 47 GHz 5. 725 GHz 5. 85 GHz L SIDE 0. 71 2. 09 1. 27 2. 24 2. 06 1. 44 R SIDE 0. 75 1. 78 -0. 43 -0. 01 -0. 15 1. 00 M SIDE 3. 26 3. 50 3. 14 3. 86 2. 80 3. 86 www. jem. com. tw 20

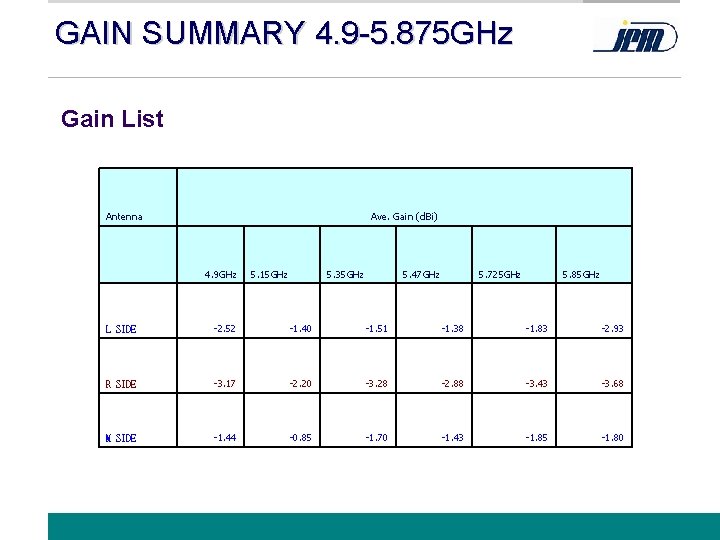

GAIN SUMMARY 4. 9 -5. 875 GHz Gain List Antenna 　 Ave. Gain (d. Bi) 4. 9 GHz 5. 15 GHz 5. 35 GHz 5. 47 GHz 5. 725 GHz 5. 85 GHz L SIDE -2. 52 -1. 40 -1. 51 -1. 38 -1. 83 -2. 93 R SIDE -3. 17 -2. 20 -3. 28 -2. 88 -3. 43 -3. 68 M SIDE -1. 44 -0. 85 -1. 70 -1. 43 -1. 85 -1. 80 www. jem. com. tw 21

WIMAX/WLAN 30*30 www. jem. com. tw 22

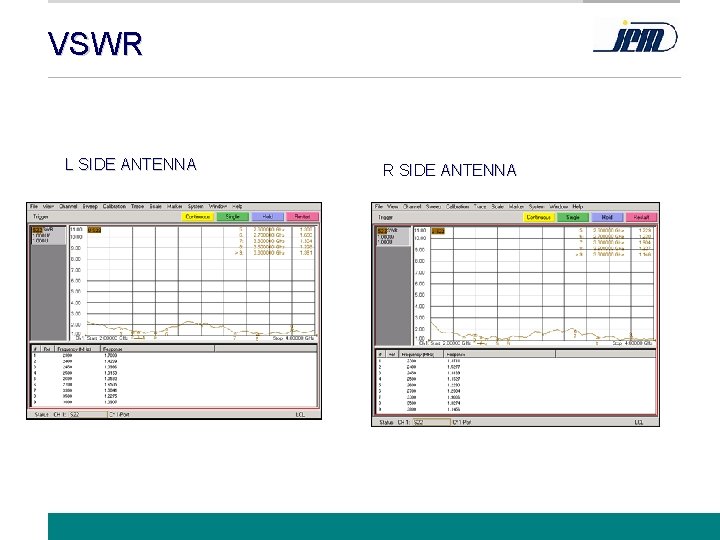

VSWR L SIDE ANTENNA R SIDE ANTENNA www. jem. com. tw 23

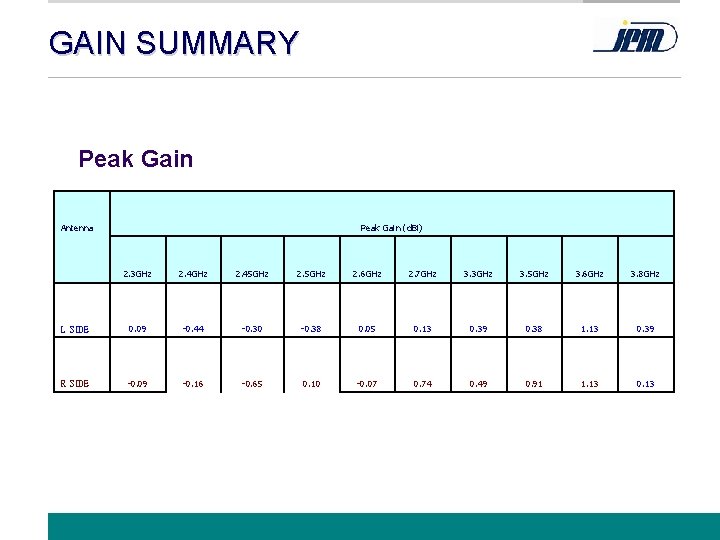

GAIN SUMMARY Peak Gain Antenna Peak Gain (d. Bi) 2. 3 GHz 2. 45 GHz 2. 6 GHz 2. 7 GHz 3. 3 GHz 3. 5 GHz 3. 6 GHz 3. 8 GHz L SIDE 0. 09 -0. 44 -0. 30 -0. 38 0. 05 0. 13 0. 39 0. 38 1. 13 0. 39 R SIDE -0. 09 -0. 16 -0. 65 0. 10 -0. 07 0. 74 0. 49 0. 91 1. 13 0. 13 　 www. jem. com. tw 24

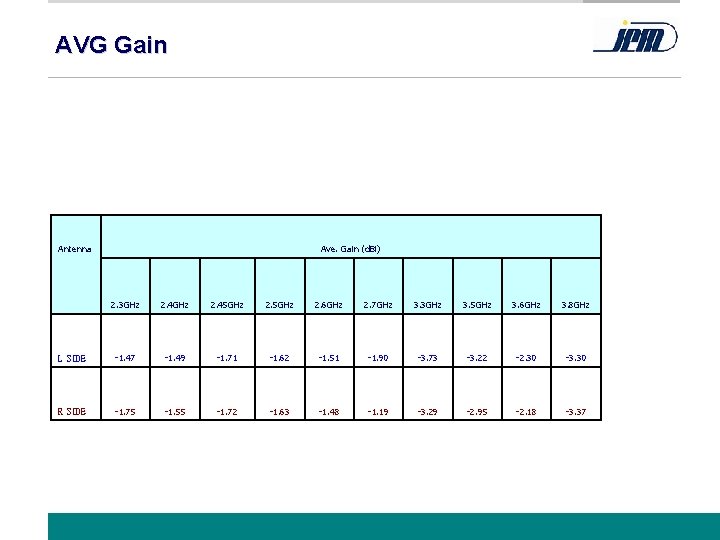

AVG Gain Antenna Ave. Gain (d. Bi) 2. 3 GHz 2. 45 GHz 2. 6 GHz 2. 7 GHz 3. 3 GHz 3. 5 GHz 3. 6 GHz 3. 8 GHz L SIDE -1. 47 -1. 49 -1. 71 -1. 62 -1. 51 -1. 90 -3. 73 -3. 22 -2. 30 -3. 30 R SIDE -1. 75 -1. 55 -1. 72 -1. 63 -1. 48 -1. 19 -3. 29 -2. 95 -2. 18 -3. 37 　 www. jem. com. tw 25

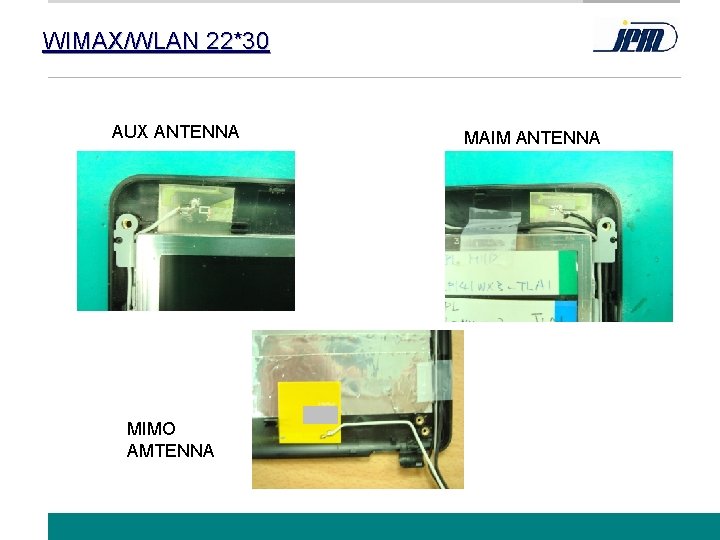

WIMAX/WLAN 22*30 AUX ANTENNA MAIM ANTENNA MIMO AMTENNA www. jem. com. tw 26

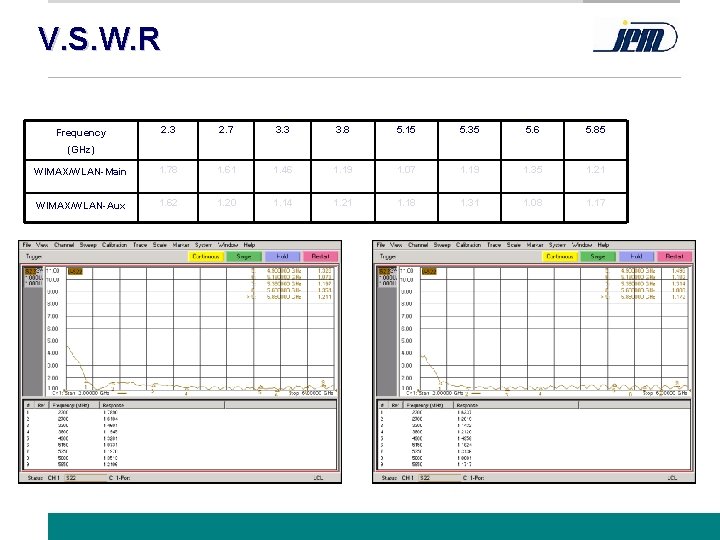

V. S. W. R 2. 3 2. 7 3. 3 3. 8 5. 15 5. 35 5. 6 5. 85 WIMAX/WLAN-Main 1. 78 1. 61 1. 46 1. 19 1. 07 1. 19 1. 35 1. 21 WIMAX/WLAN-Aux 1. 62 1. 20 1. 14 1. 21 1. 18 1. 31 1. 08 1. 17 Frequency (GHz) www. jem. com. tw 27

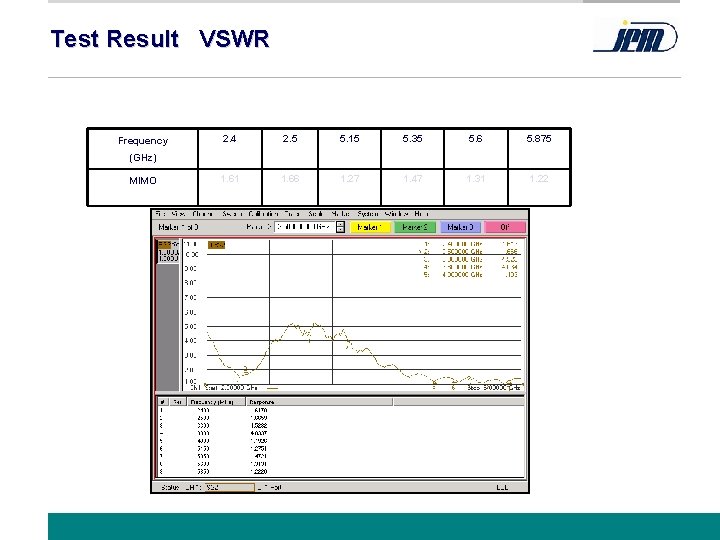

Test Result VSWR Frequency 2. 4 2. 5 5. 15 5. 35 5. 6 5. 875 1. 61 1. 66 1. 27 1. 47 1. 31 1. 22 (GHz) MIMO www. jem. com. tw 28

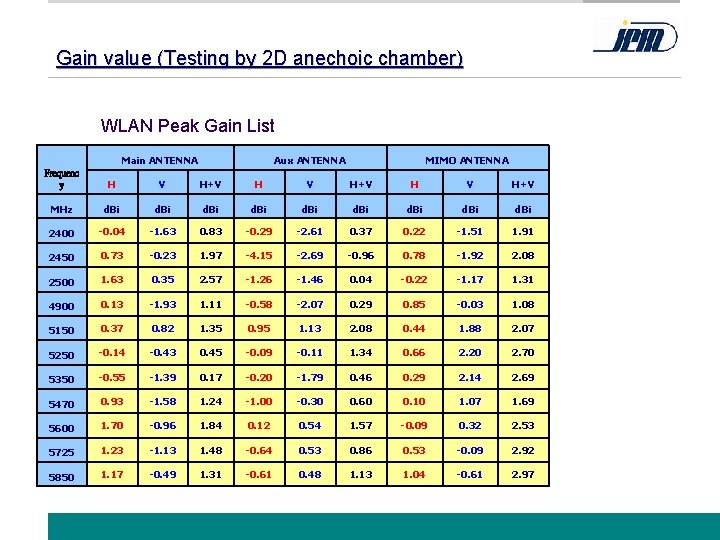

Gain value (Testing by 2 D anechoic chamber) WLAN Peak Gain List Main ANTENNA Aux ANTENNA MIMO ANTENNA Frequenc y H V H+V MHz d. Bi d. Bi 2400 -0. 04 -1. 63 0. 83 -0. 29 -2. 61 0. 37 0. 22 -1. 51 1. 91 2450 0. 73 -0. 23 1. 97 -4. 15 -2. 69 -0. 96 0. 78 -1. 92 2. 08 2500 1. 63 0. 35 2. 57 -1. 26 -1. 46 0. 04 -0. 22 -1. 17 1. 31 4900 0. 13 -1. 93 1. 11 -0. 58 -2. 07 0. 29 0. 85 -0. 03 1. 08 5150 0. 37 0. 82 1. 35 0. 95 1. 13 2. 08 0. 44 1. 88 2. 07 5250 -0. 14 -0. 43 0. 45 -0. 09 -0. 11 1. 34 0. 66 2. 20 2. 70 5350 -0. 55 -1. 39 0. 17 -0. 20 -1. 79 0. 46 0. 29 2. 14 2. 69 5470 0. 93 -1. 58 1. 24 -1. 00 -0. 30 0. 60 0. 10 1. 07 1. 69 5600 1. 70 -0. 96 1. 84 0. 12 0. 54 1. 57 -0. 09 0. 32 2. 53 5725 1. 23 -1. 13 1. 48 -0. 64 0. 53 0. 86 0. 53 -0. 09 2. 92 5850 1. 17 -0. 49 1. 31 -0. 61 0. 48 1. 13 1. 04 -0. 61 2. 97 www. jem. com. tw 29

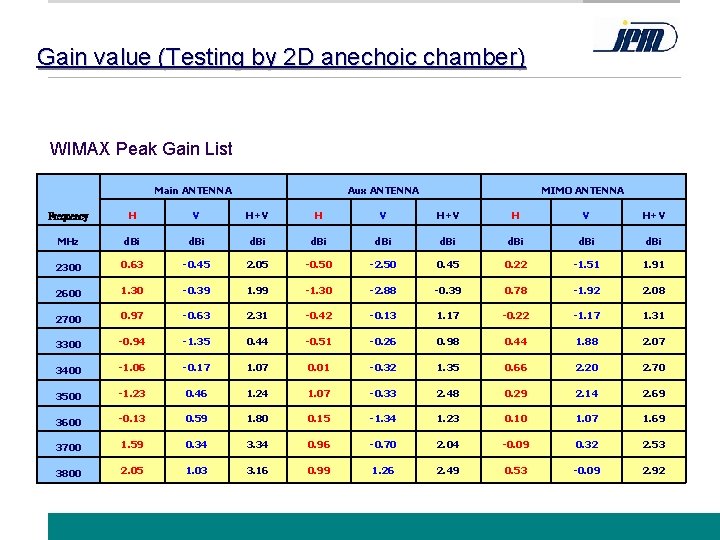

Gain value (Testing by 2 D anechoic chamber) WIMAX Peak Gain List Main ANTENNA Aux ANTENNA MIMO ANTENNA Frequency H V H+V MHz d. Bi d. Bi 2300 0. 63 -0. 45 2. 05 -0. 50 -2. 50 0. 45 0. 22 -1. 51 1. 91 2600 1. 30 -0. 39 1. 99 -1. 30 -2. 88 -0. 39 0. 78 -1. 92 2. 08 2700 0. 97 -0. 63 2. 31 -0. 42 -0. 13 1. 17 -0. 22 -1. 17 1. 31 3300 -0. 94 -1. 35 0. 44 -0. 51 -0. 26 0. 98 0. 44 1. 88 2. 07 3400 -1. 06 -0. 17 1. 07 0. 01 -0. 32 1. 35 0. 66 2. 20 2. 70 3500 -1. 23 0. 46 1. 24 1. 07 -0. 33 2. 48 0. 29 2. 14 2. 69 3600 -0. 13 0. 59 1. 80 0. 15 -1. 34 1. 23 0. 10 1. 07 1. 69 3700 1. 59 0. 34 3. 34 0. 96 -0. 70 2. 04 -0. 09 0. 32 2. 53 3800 2. 05 1. 03 3. 16 0. 99 1. 26 2. 49 0. 53 -0. 09 2. 92 www. jem. com. tw 30

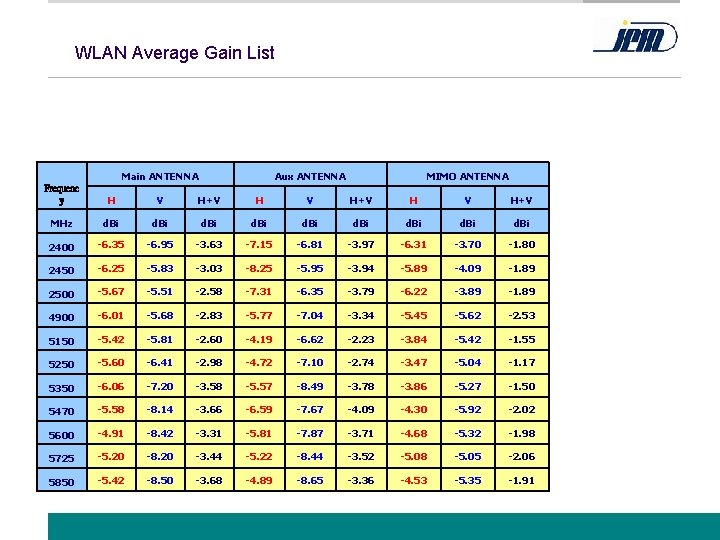

WLAN Average Gain List Main ANTENNA Aux ANTENNA MIMO ANTENNA Frequenc y H V H+V MHz d. Bi d. Bi 2400 -6. 35 -6. 95 -3. 63 -7. 15 -6. 81 -3. 97 -6. 31 -3. 70 -1. 80 2450 -6. 25 -5. 83 -3. 03 -8. 25 -5. 95 -3. 94 -5. 89 -4. 09 -1. 89 2500 -5. 67 -5. 51 -2. 58 -7. 31 -6. 35 -3. 79 -6. 22 -3. 89 -1. 89 4900 -6. 01 -5. 68 -2. 83 -5. 77 -7. 04 -3. 34 -5. 45 -5. 62 -2. 53 5150 -5. 42 -5. 81 -2. 60 -4. 19 -6. 62 -2. 23 -3. 84 -5. 42 -1. 55 5250 -5. 60 -6. 41 -2. 98 -4. 72 -7. 10 -2. 74 -3. 47 -5. 04 -1. 17 5350 -6. 06 -7. 20 -3. 58 -5. 57 -8. 49 -3. 78 -3. 86 -5. 27 -1. 50 5470 -5. 58 -8. 14 -3. 66 -6. 59 -7. 67 -4. 09 -4. 30 -5. 92 -2. 02 5600 -4. 91 -8. 42 -3. 31 -5. 81 -7. 87 -3. 71 -4. 68 -5. 32 -1. 98 5725 -5. 20 -8. 20 -3. 44 -5. 22 -8. 44 -3. 52 -5. 08 -5. 05 -2. 06 5850 -5. 42 -8. 50 -3. 68 -4. 89 -8. 65 -3. 36 -4. 53 -5. 35 -1. 91 www. jem. com. tw 31

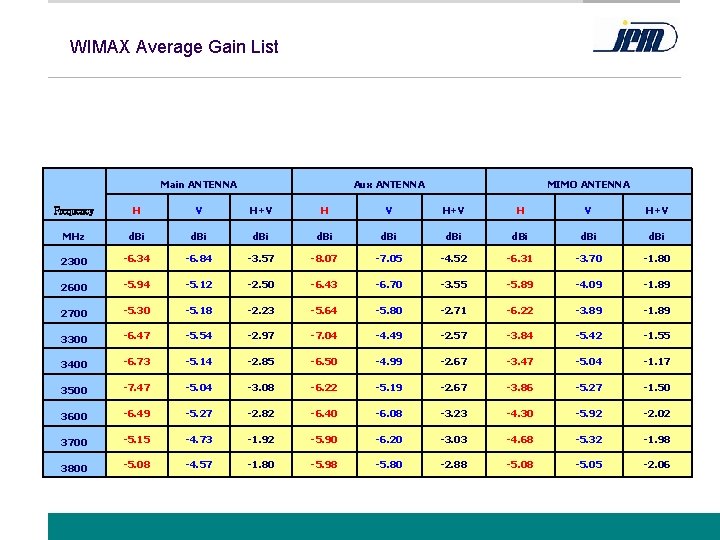

WIMAX Average Gain List Main ANTENNA Aux ANTENNA MIMO ANTENNA Frequency H V H+V MHz d. Bi d. Bi 2300 -6. 34 -6. 84 -3. 57 -8. 07 -7. 05 -4. 52 -6. 31 -3. 70 -1. 80 2600 -5. 94 -5. 12 -2. 50 -6. 43 -6. 70 -3. 55 -5. 89 -4. 09 -1. 89 2700 -5. 30 -5. 18 -2. 23 -5. 64 -5. 80 -2. 71 -6. 22 -3. 89 -1. 89 3300 -6. 47 -5. 54 -2. 97 -7. 04 -4. 49 -2. 57 -3. 84 -5. 42 -1. 55 3400 -6. 73 -5. 14 -2. 85 -6. 50 -4. 99 -2. 67 -3. 47 -5. 04 -1. 17 3500 -7. 47 -5. 04 -3. 08 -6. 22 -5. 19 -2. 67 -3. 86 -5. 27 -1. 50 3600 -6. 49 -5. 27 -2. 82 -6. 40 -6. 08 -3. 23 -4. 30 -5. 92 -2. 02 3700 -5. 15 -4. 73 -1. 92 -5. 90 -6. 20 -3. 03 -4. 68 -5. 32 -1. 98 3800 -5. 08 -4. 57 -1. 80 -5. 98 -5. 80 -2. 88 -5. 05 -2. 06 www. jem. com. tw 32

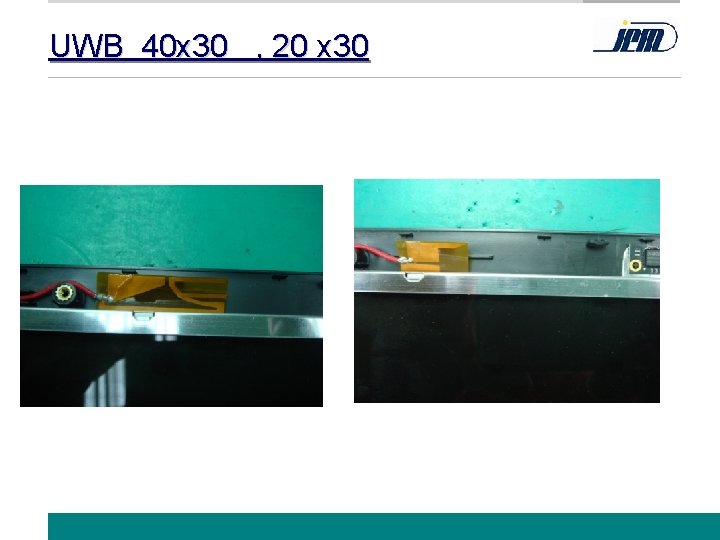

UWB 40 x 30 , 20 x 30 www. jem. com. tw 33

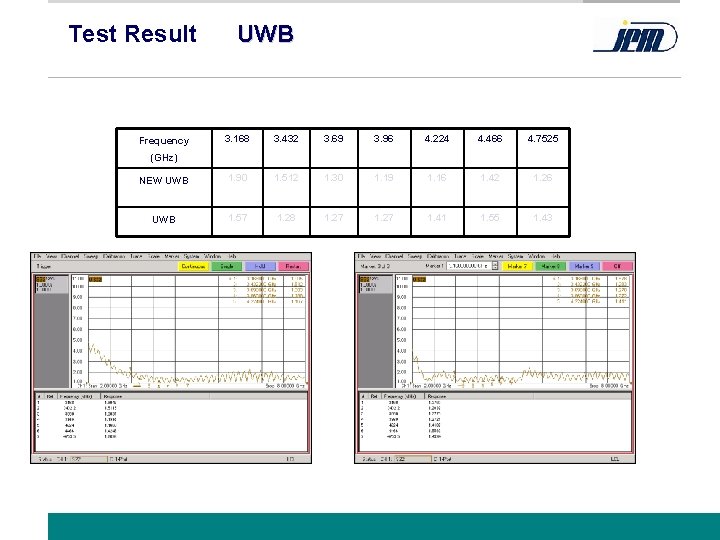

Test Result UWB 3. 168 3. 432 3. 69 3. 96 4. 224 4. 466 4. 7525 NEW UWB 1. 90 1. 512 1. 30 1. 19 1. 16 1. 42 1. 26 UWB 1. 57 1. 28 1. 27 1. 41 1. 55 1. 43 Frequency (GHz) www. jem. com. tw 34

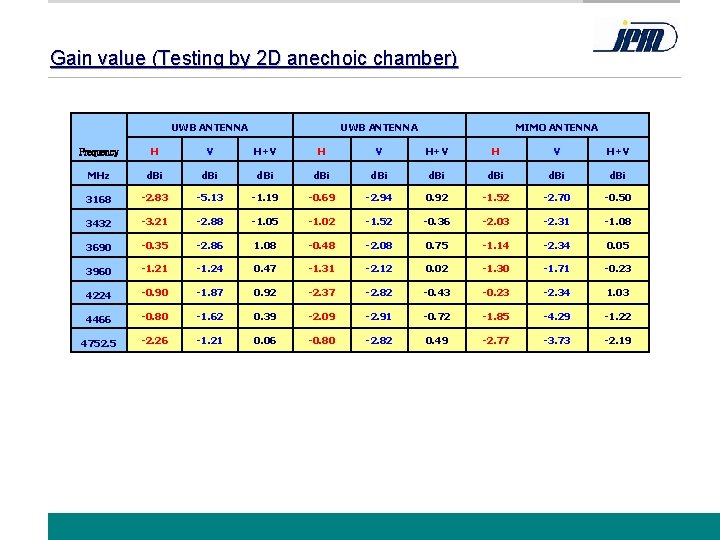

Gain value (Testing by 2 D anechoic chamber) UWB ANTENNA Peak Gain List. V H Frequency UWB ANTENNA MIMO ANTENNA H+V H V H+V MHz d. Bi d. Bi 3168 -2. 83 -5. 13 -1. 19 -0. 69 -2. 94 0. 92 -1. 52 -2. 70 -0. 50 3432 -3. 21 -2. 88 -1. 05 -1. 02 -1. 52 -0. 36 -2. 03 -2. 31 -1. 08 3690 -0. 35 -2. 86 1. 08 -0. 48 -2. 08 0. 75 -1. 14 -2. 34 0. 05 3960 -1. 21 -1. 24 0. 47 -1. 31 -2. 12 0. 02 -1. 30 -1. 71 -0. 23 4224 -0. 90 -1. 87 0. 92 -2. 37 -2. 82 -0. 43 -0. 23 -2. 34 1. 03 4466 -0. 80 -1. 62 0. 39 -2. 09 -2. 91 -0. 72 -1. 85 -4. 29 -1. 22 4752. 5 -2. 26 -1. 21 0. 06 -0. 80 -2. 82 0. 49 -2. 77 -3. 73 -2. 19 www. jem. com. tw 35

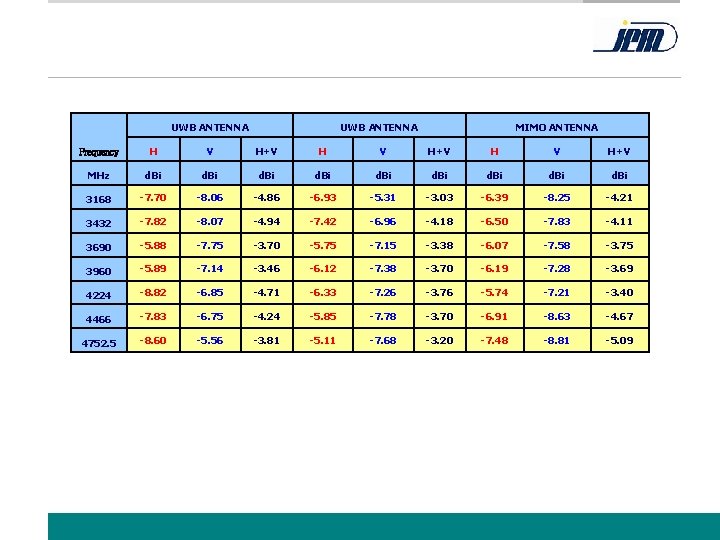

UWB ANTENNA H Average Gain. V List Frequency UWB ANTENNA MIMO ANTENNA H+V H V H+V MHz d. Bi d. Bi 3168 -7. 70 -8. 06 -4. 86 -6. 93 -5. 31 -3. 03 -6. 39 -8. 25 -4. 21 3432 -7. 82 -8. 07 -4. 94 -7. 42 -6. 96 -4. 18 -6. 50 -7. 83 -4. 11 3690 -5. 88 -7. 75 -3. 70 -5. 75 -7. 15 -3. 38 -6. 07 -7. 58 -3. 75 3960 -5. 89 -7. 14 -3. 46 -6. 12 -7. 38 -3. 70 -6. 19 -7. 28 -3. 69 4224 -8. 82 -6. 85 -4. 71 -6. 33 -7. 26 -3. 76 -5. 74 -7. 21 -3. 40 4466 -7. 83 -6. 75 -4. 24 -5. 85 -7. 78 -3. 70 -6. 91 -8. 63 -4. 67 4752. 5 -8. 60 -5. 56 -3. 81 -5. 11 -7. 68 -3. 20 -7. 48 -8. 81 -5. 09 www. jem. com. tw 36

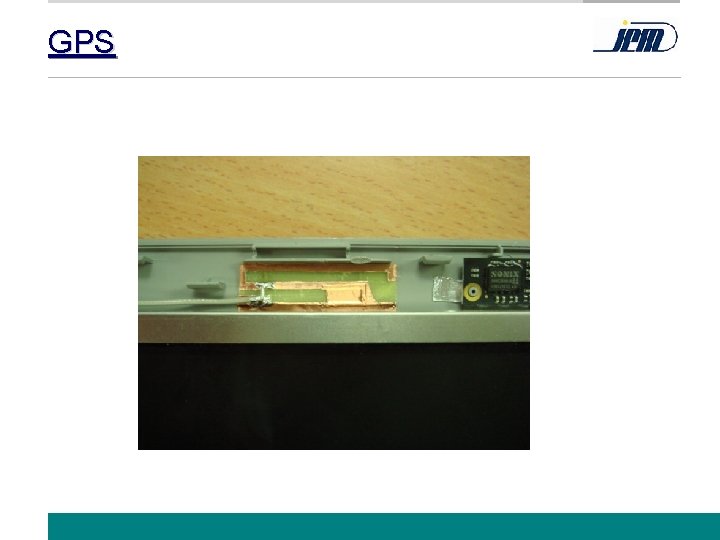

GPS www. jem. com. tw 37

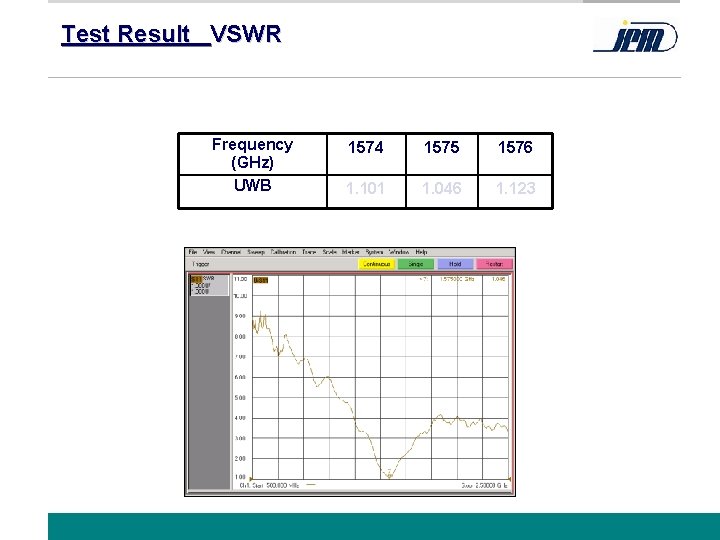

Test Result VSWR Frequency (GHz) UWB 1574 1575 1576 1. 101 1. 046 1. 123 www. jem. com. tw 38

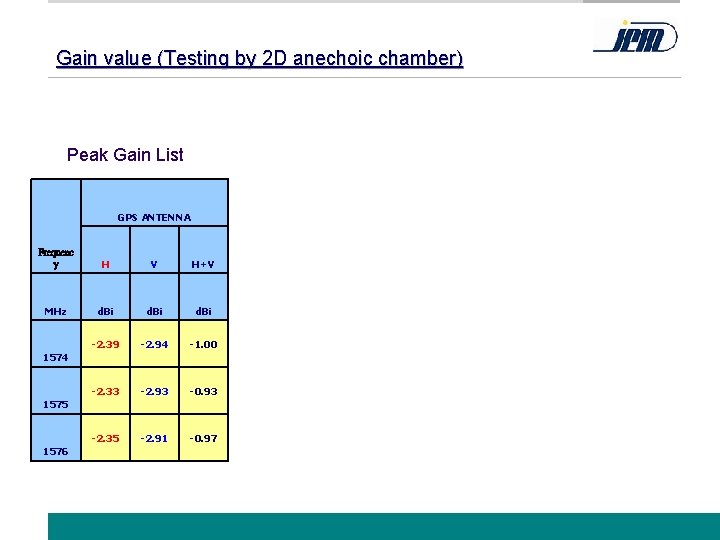

Gain value (Testing by 2 D anechoic chamber) Peak Gain List GPS ANTENNA Frequenc y H V H+V MHz d. Bi -2. 39 -2. 94 -1. 00 -2. 33 -2. 93 -0. 93 -2. 35 -2. 91 -0. 97 1574 1575 1576 www. jem. com. tw 39

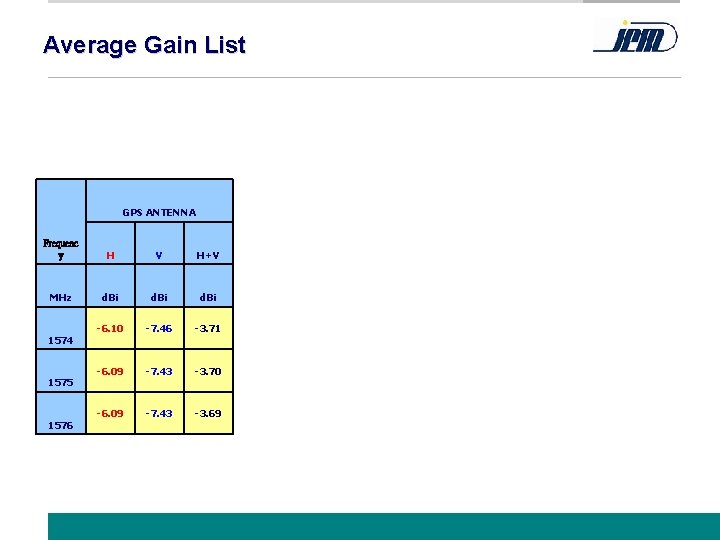

Average Gain List GPS ANTENNA Frequenc y H V H+V MHz d. Bi -6. 10 -7. 46 -3. 71 -6. 09 -7. 43 -3. 70 -6. 09 -7. 43 -3. 69 1574 1575 1576 www. jem. com. tw 40

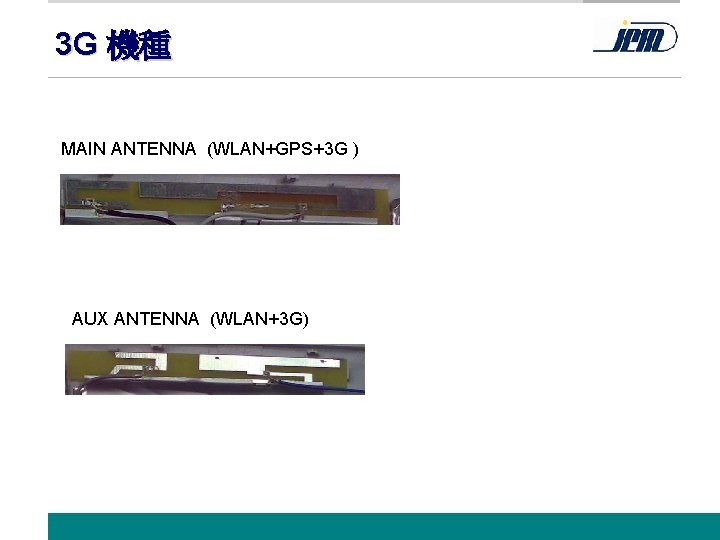

3 G 機種 MAIN ANTENNA (WLAN+GPS+3 G ) AUX ANTENNA (WLAN+3 G) www. jem. com. tw 41

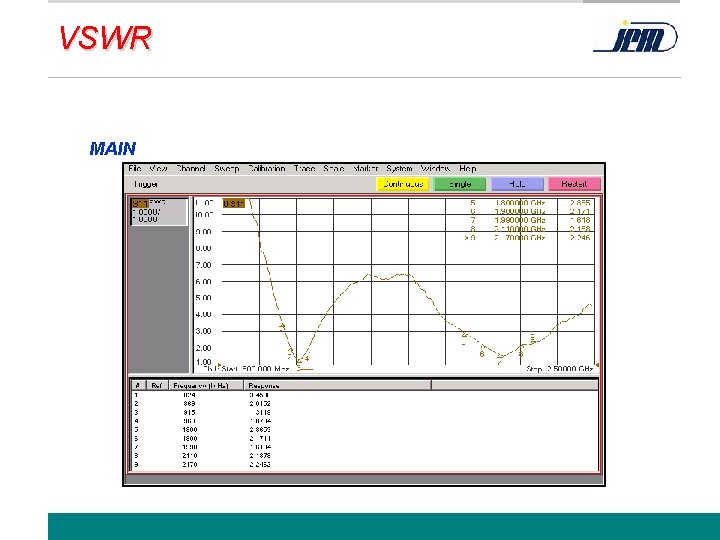

VSWR MAIN www. jem. com. tw 42

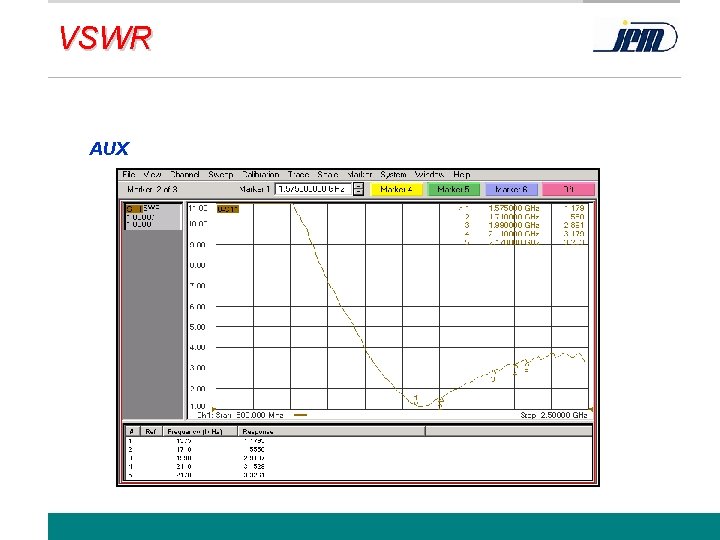

VSWR AUX www. jem. com. tw 43

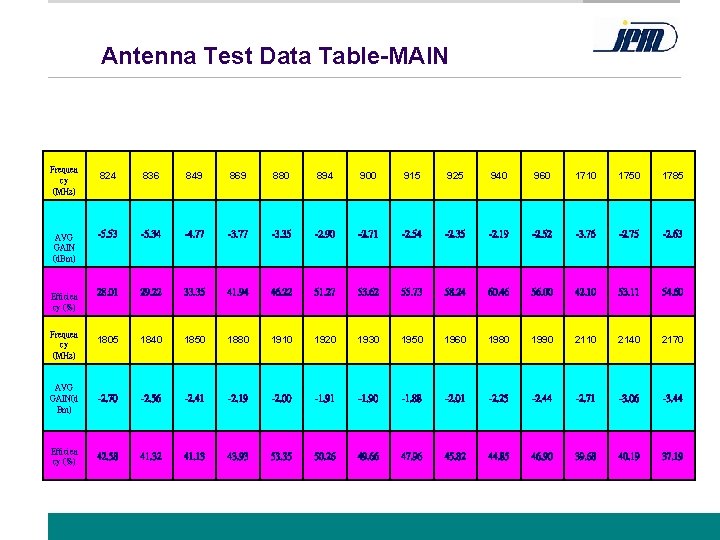

Antenna Test Data Table-MAIN Frequen cy (MHz) 824 836 849 869 880 894 900 915 925 940 960 1710 1750 1785 -5. 53 -5. 34 -4. 77 -3. 35 -2. 90 -2. 71 -2. 54 -2. 35 -2. 19 -2. 52 -3. 76 -2. 75 -2. 63 28. 01 29. 22 33. 35 41. 94 46. 22 51. 27 53. 62 55. 73 58. 24 60. 46 56. 00 42. 10 53. 11 54. 60 1805 1840 1850 1880 1910 1920 1930 1950 1960 1980 1990 2110 2140 2170 AVG GAIN(d Bm) -2. 70 -2. 56 -2. 41 -2. 19 -2. 00 -1. 91 -1. 90 -1. 88 -2. 01 -2. 25 -2. 44 -2. 71 -3. 06 -3. 44 Efficien cy (%) 42. 58 41. 32 41. 13 43. 93 53. 35 50. 26 49. 66 47. 96 45. 82 44. 85 46. 90 39. 68 40. 19 37. 19 AVG GAIN (d. Bm) Efficien cy (%) Frequen cy (MHz) www. jem. com. tw 44

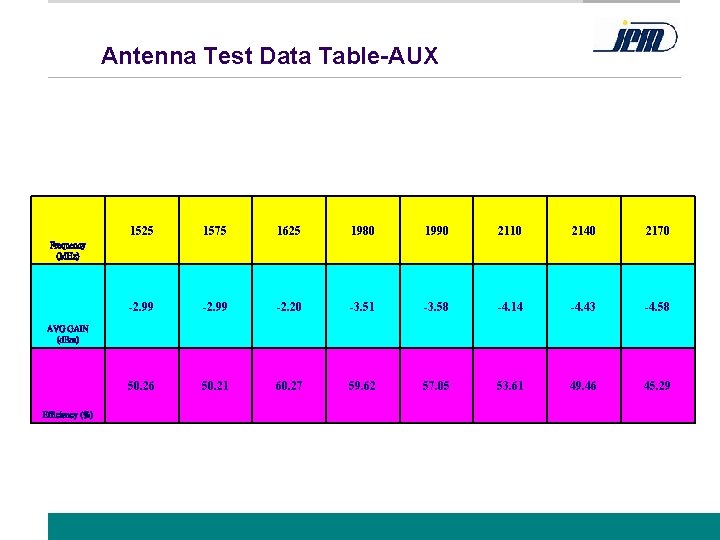

Antenna Test Data Table-AUX 1525 1575 1625 1980 1990 2110 2140 2170 -2. 99 -2. 20 -3. 51 -3. 58 -4. 14 -4. 43 -4. 58 50. 26 50. 21 60. 27 59. 62 57. 05 53. 61 49. 46 45. 29 Frequency (MHz) AVG GAIN (d. Bm) Efficiency (%) www. jem. com. tw 45

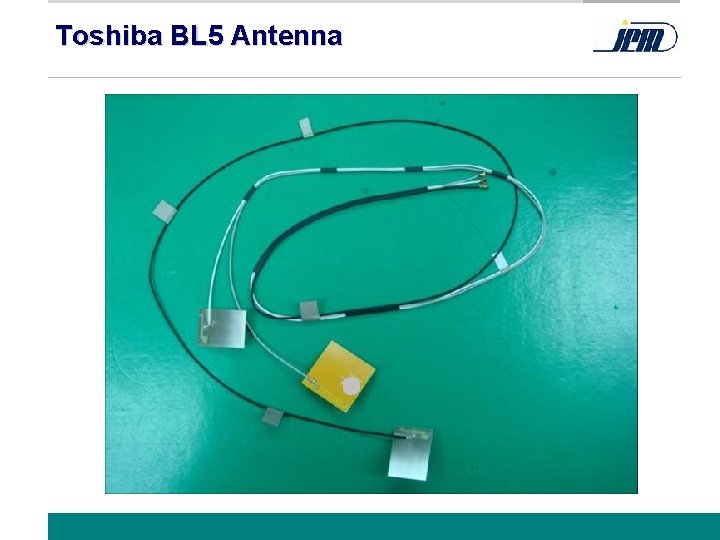

Toshiba BL 5 Antenna www. jem. com. tw 46

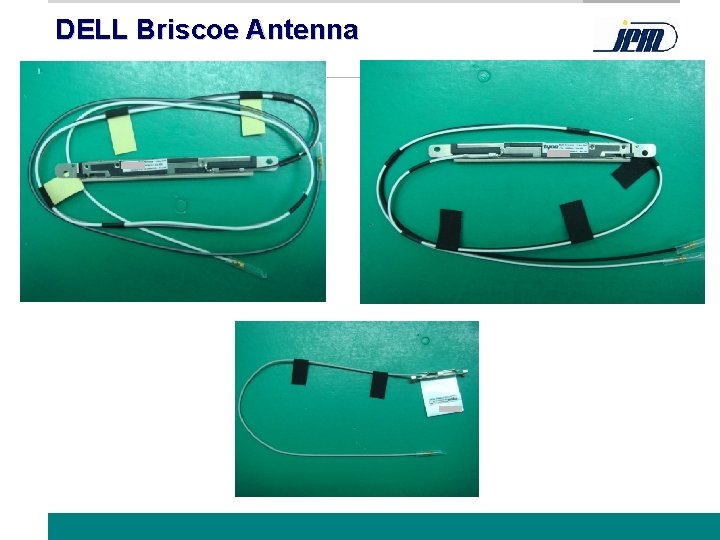

DELL Briscoe Antenna www. jem. com. tw 47

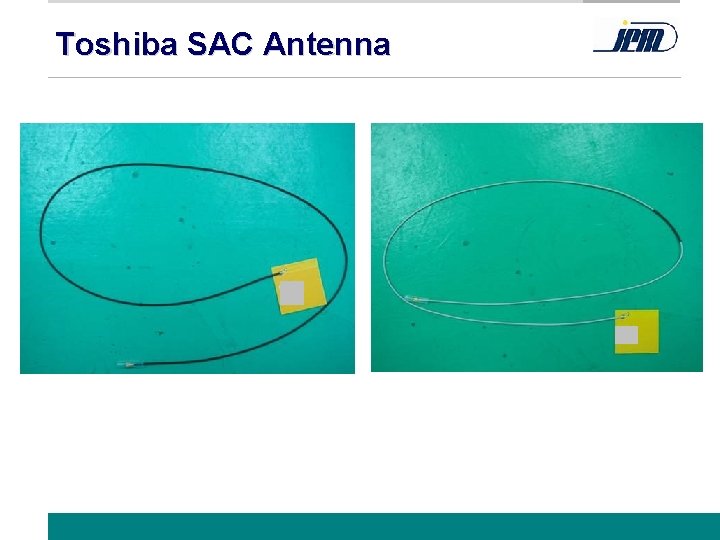

Toshiba SAC Antenna www. jem. com. tw 48

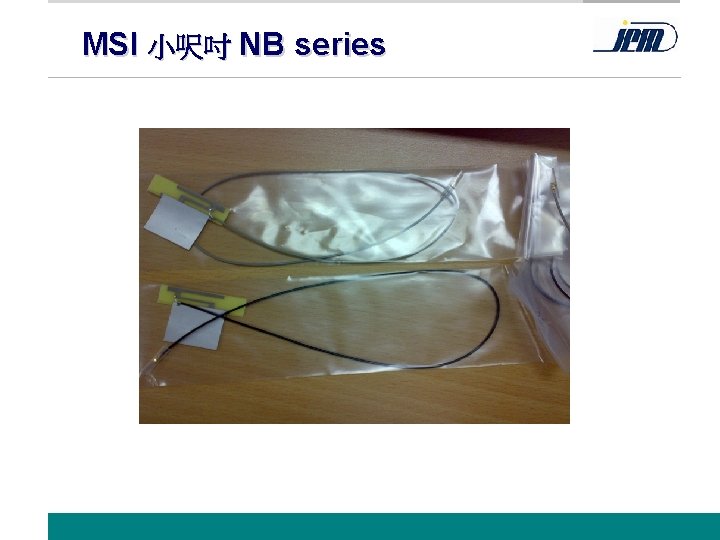

MSI 小呎吋 NB series www. jem. com. tw 49

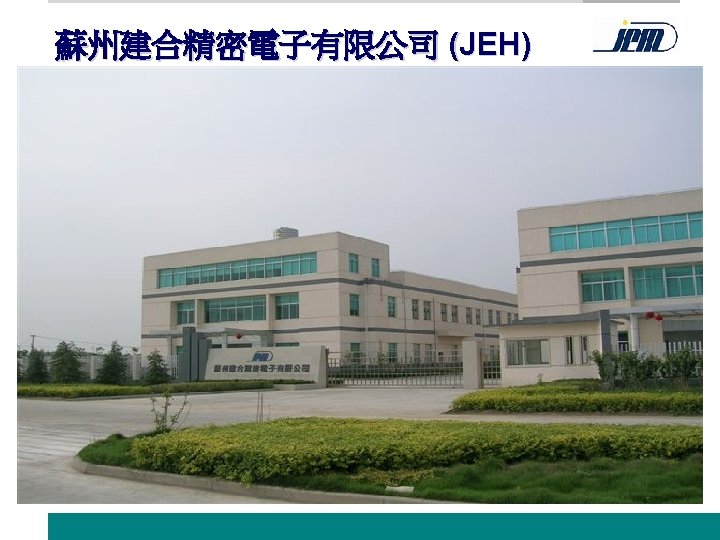

Locations JEH Su Zhou, China l SHANGHAI JEM HQ Taipei, Taiwan JEW I Dong. Guan, China JEW II Guang. Xi, China l HONG KONG www. jem. com. tw 50

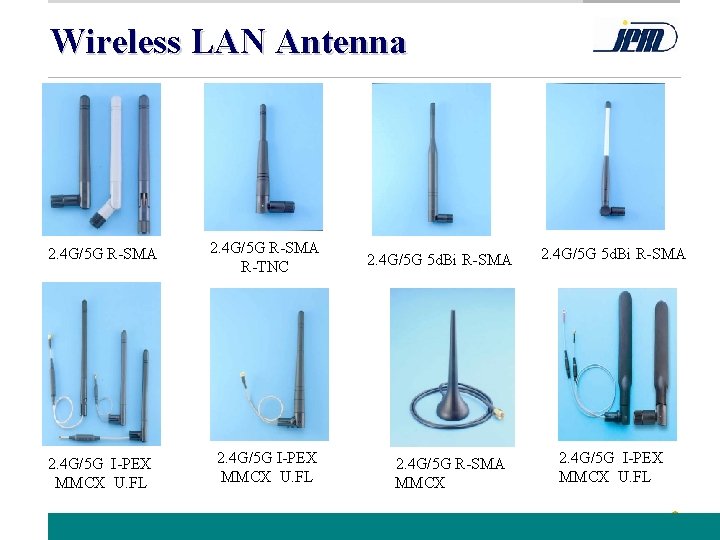

Wireless LAN Antenna 2. 4 G/5 G R-SMA R-TNC 2. 4 G/5 G I-PEX MMCX U. FL 2. 4 G/5 G 5 d. Bi R-SMA 2. 4 G/5 G R-SMA MMCX 2. 4 G/5 G 5 d. Bi R-SMA 2. 4 G/5 G I-PEX MMCX U. FL www. jem. com. tw 53

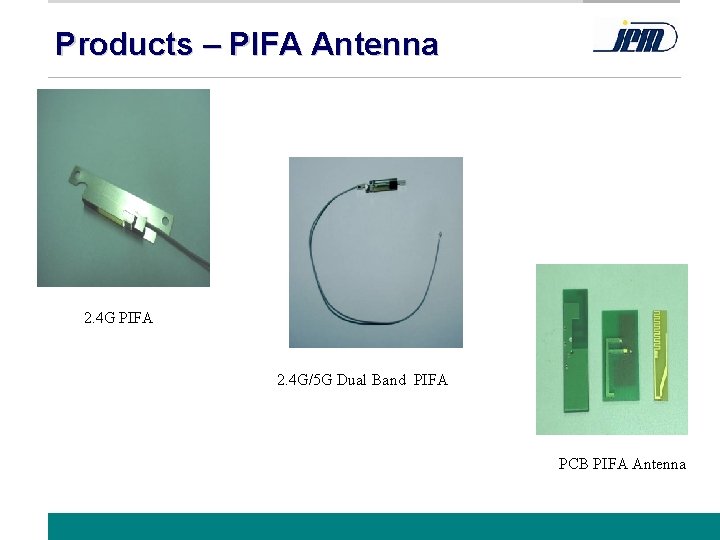

Products – PIFA Antenna 2. 4 G PIFA 2. 4 G/5 G Dual Band PIFA PCB PIFA Antenna www. jem. com. tw 54

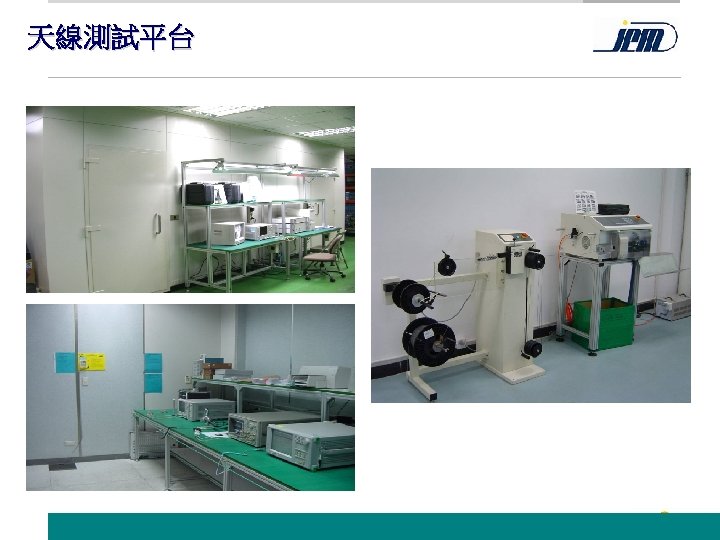

天線測試平台 www. jem. com. tw 55

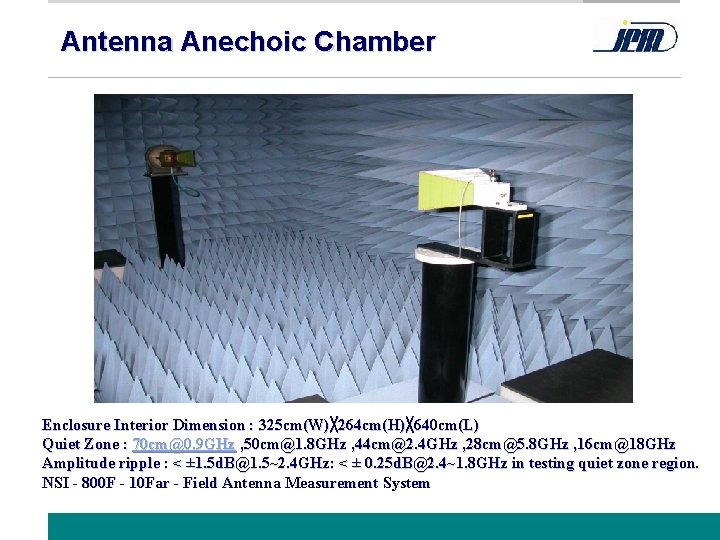

Antenna Anechoic Chamber Enclosure Interior Dimension : 325 cm(W)╳ 264 cm(H)╳ 640 cm(L) Quiet Zone : 70 cm@0. 9 GHz , 50 cm@1. 8 GHz , 44 cm@2. 4 GHz , 28 cm@5. 8 GHz , 16 cm@18 GHz Amplitude ripple : < ± 1. 5 d. B@1. 5~2. 4 GHz: < ± 0. 25 d. B@2. 4~1. 8 GHz in testing quiet zone region. NSI - 800 F - 10 Far - Field Antenna Measurement System www. jem. com. tw 56

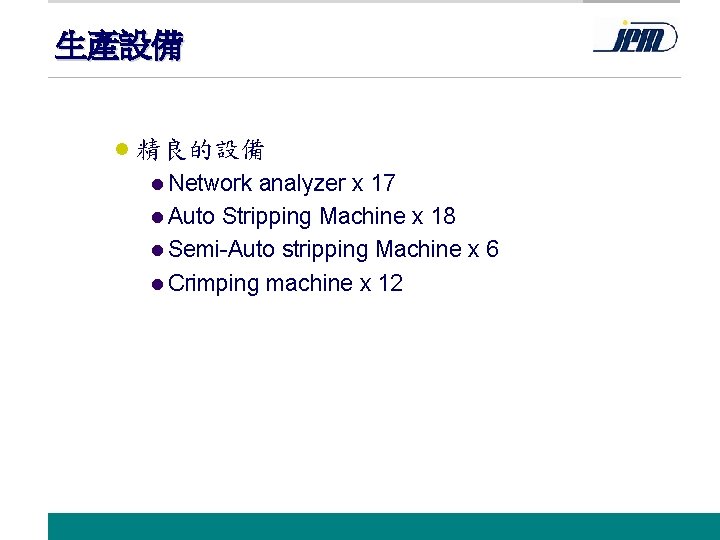

生產設備 l 精良的設備 l Network analyzer x 17 l Auto Stripping Machine x 18 l Semi-Auto stripping Machine x 6 l Crimping machine x 12 www. jem. com. tw 57

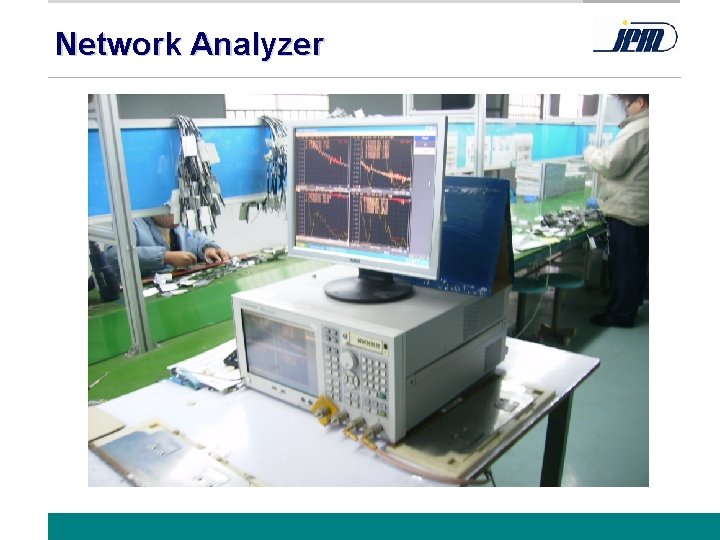

Network Analyzer www. jem. com. tw 58

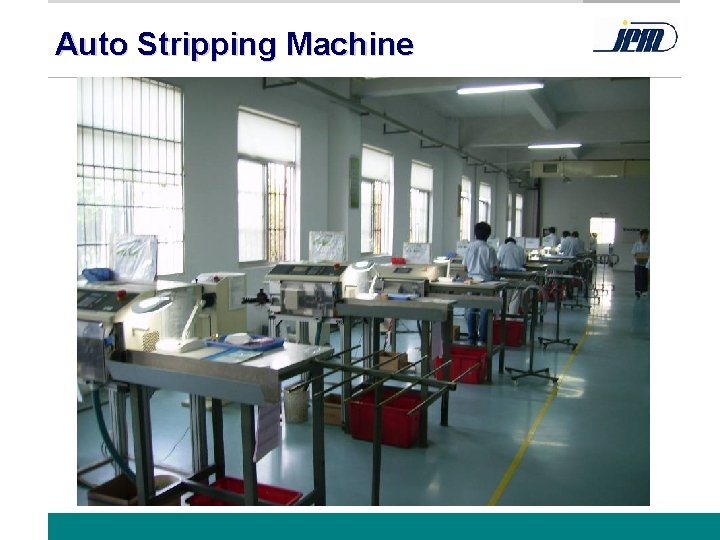

Auto Stripping Machine www. jem. com. tw 59

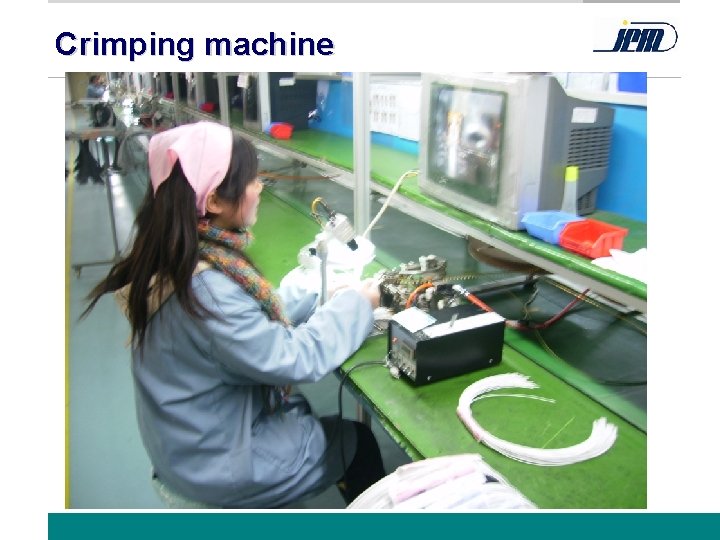

Crimping machine www. jem. com. tw 60

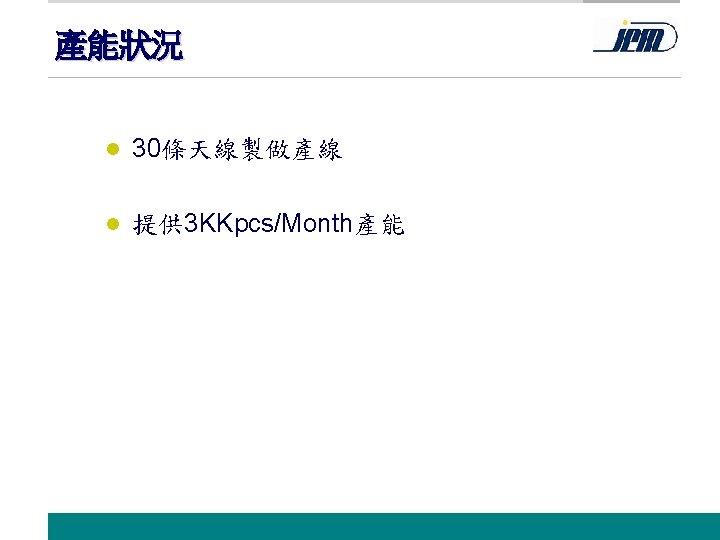

產能狀況 l 30條天線製做產線 l 提供 3 KKpcs/Month產能 www. jem. com. tw 61

Major Customers www. jem. com. tw 63
