Johnson Controls intelligens épület -felügyeleti rendszerei Integrált épület felügyeleti rendszerek intelligens megoldások Johnson Controls International Kft. BMF - Épületautomatika Nap

Történelmi áttekintés 1974 –ben kapta végső nevét Johnson Controls, Inc. 1902 – ben átnevezték Johnson Service Co. 1887 Johnson Electric Service Company Logo 3/5/2021 Warren S. Johnson a professor at the State Normal School in Whitewater, Wisconsin, received a patent for the first electric room thermostat. His invention launched the building control industry and was the impetus for a new company. Johnson Controls International Kft. BMF - Épületautomatika Nap 2

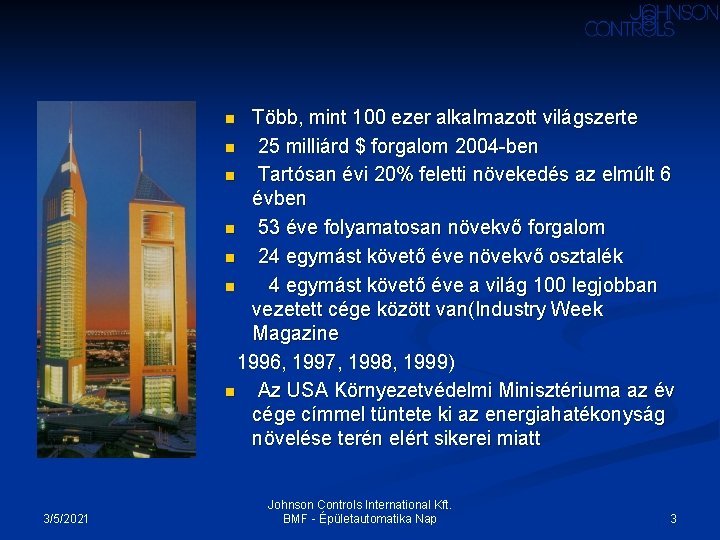

Több, mint 100 ezer alkalmazott világszerte n 25 milliárd $ forgalom 2004 -ben n Tartósan évi 20% feletti növekedés az elmúlt 6 évben n 53 éve folyamatosan növekvő forgalom n 24 egymást követő éve növekvő osztalék n 4 egymást követő éve a világ 100 legjobban vezetett cége között van(Industry Week Magazine 1996, 1997, 1998, 1999) n Az USA Környezetvédelmi Minisztériuma az év cége címmel tüntete ki az energiahatékonyság növelése terén elért sikerei miatt n 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 3

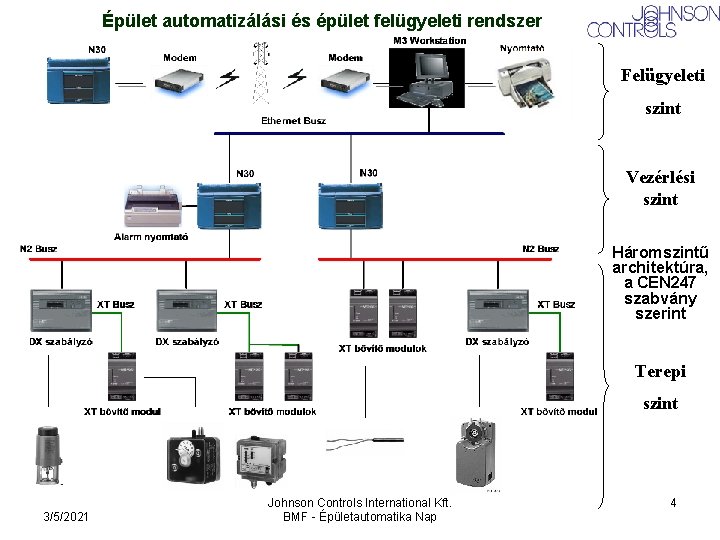

Épület automatizálási és épület felügyeleti rendszer Felügyeleti szint Vezérlési szint Háromszintű architektúra, a CEN 247 szabvány szerint Terepi szint 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 4

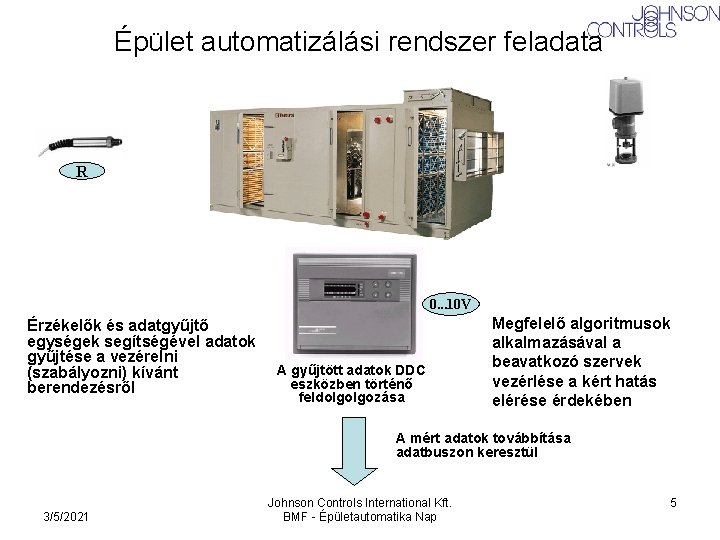

Épület automatizálási rendszer feladata R 0. . . 10 V Érzékelők és adatgyűjtő egységek segítségével adatok gyűjtése a vezérelni (szabályozni) kívánt berendezésről A gyűjtött adatok DDC eszközben történő feldolgolgozása Megfelelő algoritmusok alkalmazásával a beavatkozó szervek vezérlése a kért hatás elérése érdekében A mért adatok továbbítása adatbuszon keresztül 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 5

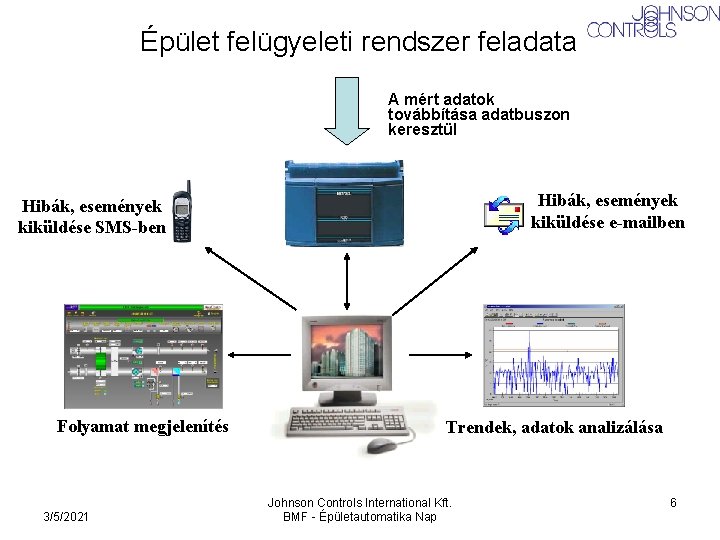

Épület felügyeleti rendszer feladata A mért adatok továbbítása adatbuszon keresztül Hibák, események kiküldése e-mailben Hibák, események kiküldése SMS-ben Folyamat megjelenítés 3/5/2021 Trendek, adatok analizálása Johnson Controls International Kft. BMF - Épületautomatika Nap 6

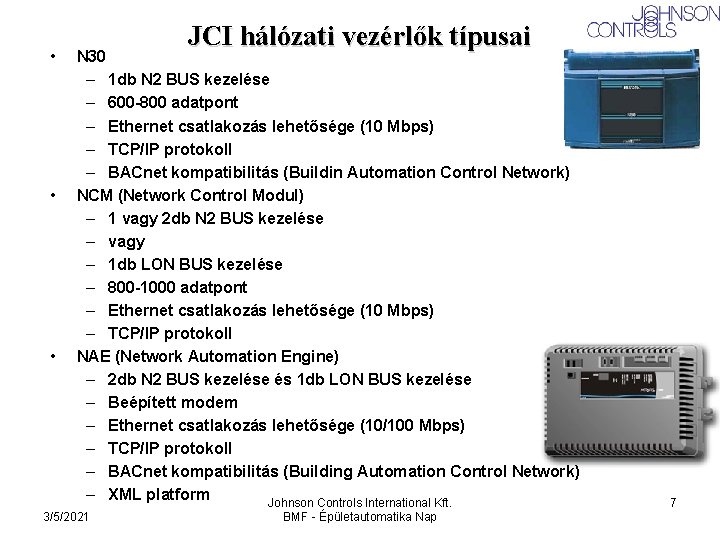

• • • JCI hálózati vezérlők típusai N 30 – 1 db N 2 BUS kezelése – 600 -800 adatpont – Ethernet csatlakozás lehetősége (10 Mbps) – TCP/IP protokoll – BACnet kompatibilitás (Buildin Automation Control Network) NCM (Network Control Modul) – 1 vagy 2 db N 2 BUS kezelése – vagy – 1 db LON BUS kezelése – 800 -1000 adatpont – Ethernet csatlakozás lehetősége (10 Mbps) – TCP/IP protokoll NAE (Network Automation Engine) – 2 db N 2 BUS kezelése és 1 db LON BUS kezelése – Beépített modem – Ethernet csatlakozás lehetősége (10/100 Mbps) – TCP/IP protokoll – BACnet kompatibilitás (Building Automation Control Network) – XML platform Johnson Controls International Kft. 3/5/2021 BMF - Épületautomatika Nap 7

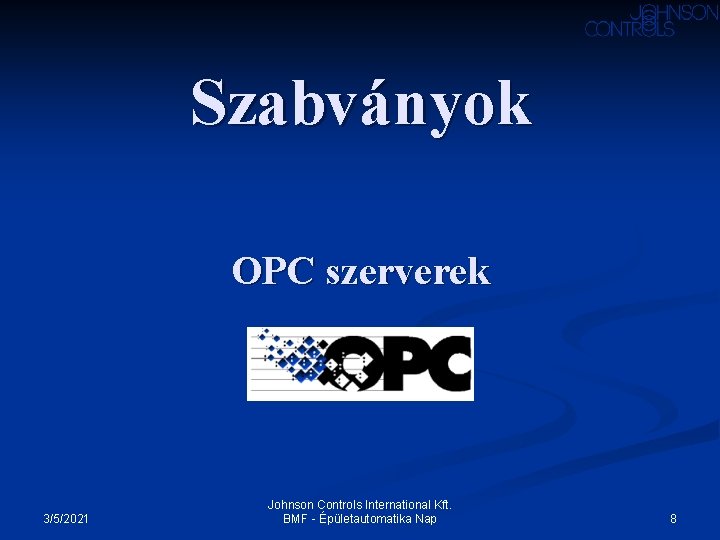

Szabványok OPC szerverek 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 8

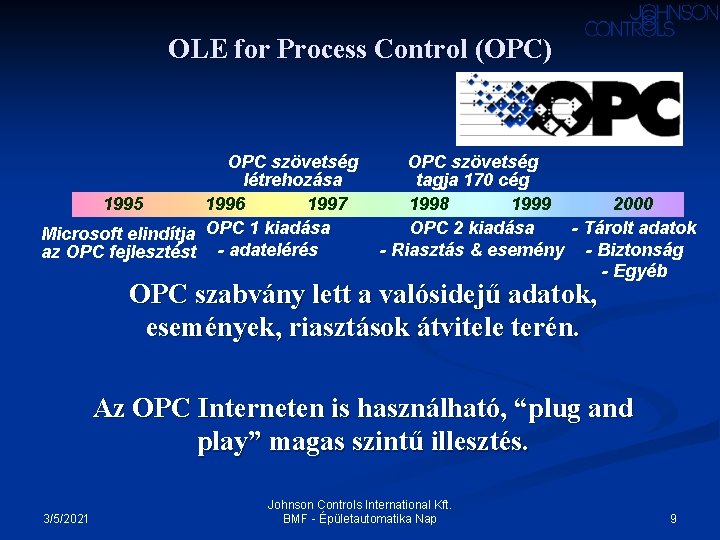

OLE for Process Control (OPC) OPC szövetség létrehozása 1995 1996 1997 Microsoft elindítja OPC 1 kiadása az OPC fejlesztést - adatelérés OPC szövetség tagja 170 cég 1998 1999 2000 OPC 2 kiadása - Tárolt adatok - Riasztás & esemény - Biztonság - Egyéb OPC szabvány lett a valósidejű adatok, események, riasztások átvitele terén. Az OPC Interneten is használható, “plug and play” magas szintű illesztés. 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 9

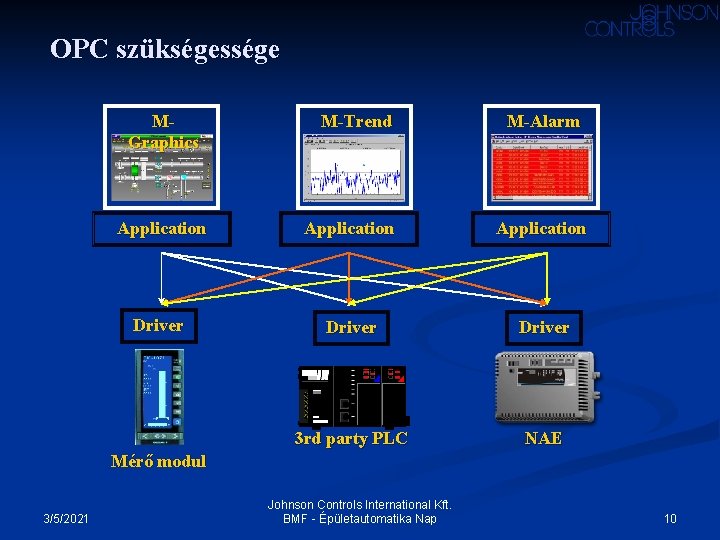

OPC szükségessége MGraphics M-Trend M-Alarm Application Driver 3 rd party PLC NAE Mérő modul 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 10

OPC előnyei MGraphics Application OPC server M-Trend Application M-Alarm Application OPC server 3 rd party PLC NAE I/O module 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 11

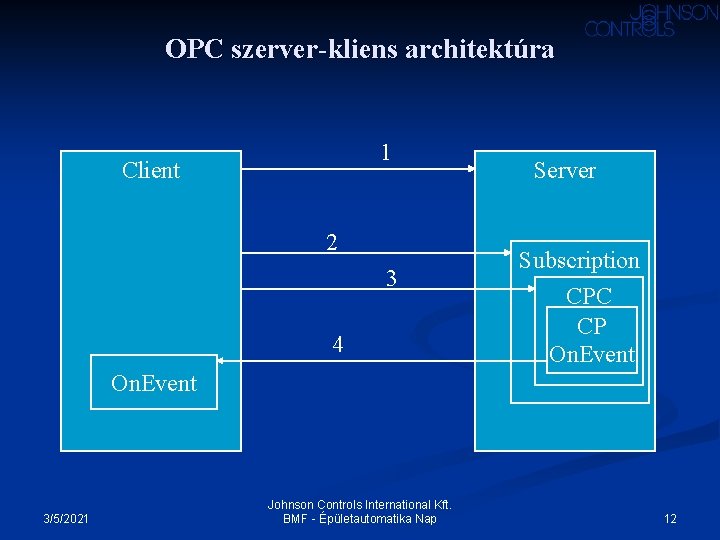

OPC szerver-kliens architektúra 1 Client 2 3 4 Server Subscription CPC CP On. Event 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 12

3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 13

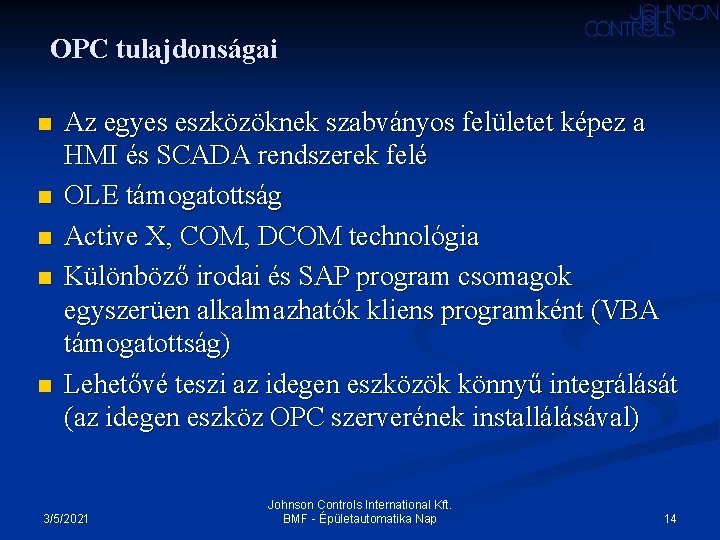

OPC tulajdonságai n n n Az egyes eszközöknek szabványos felületet képez a HMI és SCADA rendszerek felé OLE támogatottság Active X, COM, DCOM technológia Különböző irodai és SAP program csomagok egyszerüen alkalmazhatók kliens programként (VBA támogatottság) Lehetővé teszi az idegen eszközök könnyű integrálását (az idegen eszköz OPC szerverének installálásával) 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 14

Szabványok BACNet 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 15

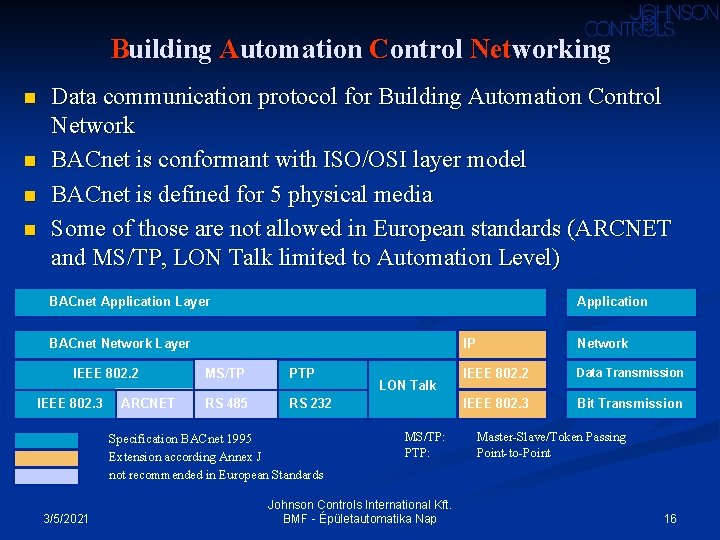

Building Automation Control Networking n n Data communication protocol for Building Automation Control Network BACnet is conformant with ISO/OSI layer model BACnet is defined for 5 physical media Some of those are not allowed in European standards (ARCNET and MS/TP, LON Talk limited to Automation Level) BACnet Application Layer Application BACnet Network Layer IEEE 802. 2 IEEE 802. 3 ARCNET MS/TP PTP RS 485 RS 232 Specification BACnet 1995 Extension according Annex J not recommended in European Standards 3/5/2021 LON Talk MS/TP: PTP: Johnson Controls International Kft. BMF - Épületautomatika Nap IP Network IEEE 802. 2 Data Transmission IEEE 802. 3 Bit Transmission Master-Slave/Token Passing Point-to-Point 16

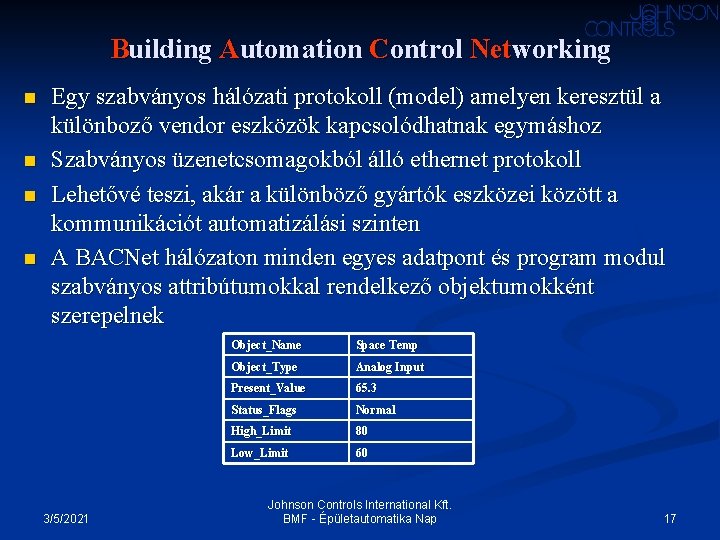

Building Automation Control Networking n n Egy szabványos hálózati protokoll (model) amelyen keresztül a különboző vendor eszközök kapcsolódhatnak egymáshoz Szabványos üzenetcsomagokból álló ethernet protokoll Lehetővé teszi, akár a különböző gyártók eszközei között a kommunikációt automatizálási szinten A BACNet hálózaton minden egyes adatpont és program modul szabványos attribútumokkal rendelkező objektumokként szerepelnek 3/5/2021 Object_Name Space Temp Object_Type Analog Input Present_Value 65. 3 Status_Flags Normal High_Limit 80 Low_Limit 60 Johnson Controls International Kft. BMF - Épületautomatika Nap 17

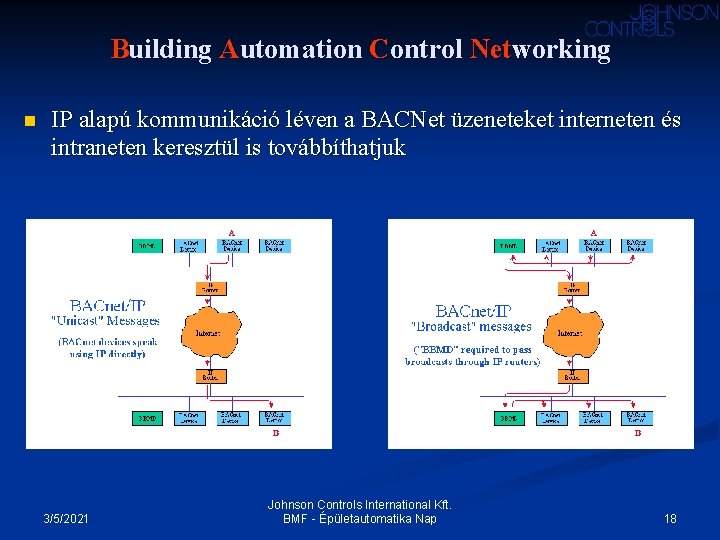

Building Automation Control Networking n IP alapú kommunikáció léven a BACNet üzeneteket interneten és intraneten keresztül is továbbíthatjuk 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 18

Szabványok Lon. Works ® 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 19

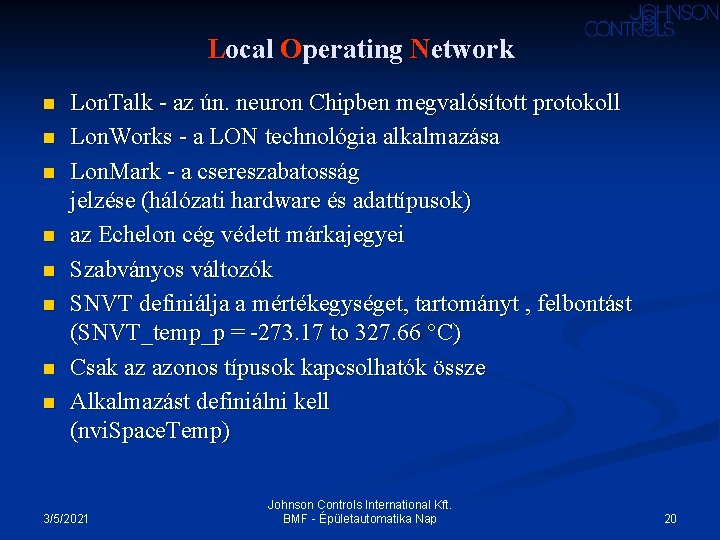

Local Operating Network n n n n Lon. Talk - az ún. neuron Chipben megvalósított protokoll Lon. Works - a LON technológia alkalmazása Lon. Mark - a csereszabatosság jelzése (hálózati hardware és adattípusok) az Echelon cég védett márkajegyei Szabványos változók SNVT definiálja a mértékegységet, tartományt , felbontást (SNVT_temp_p = -273. 17 to 327. 66 °C) Csak az azonos típusok kapcsolhatók össze Alkalmazást definiálni kell (nvi. Space. Temp) 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 20

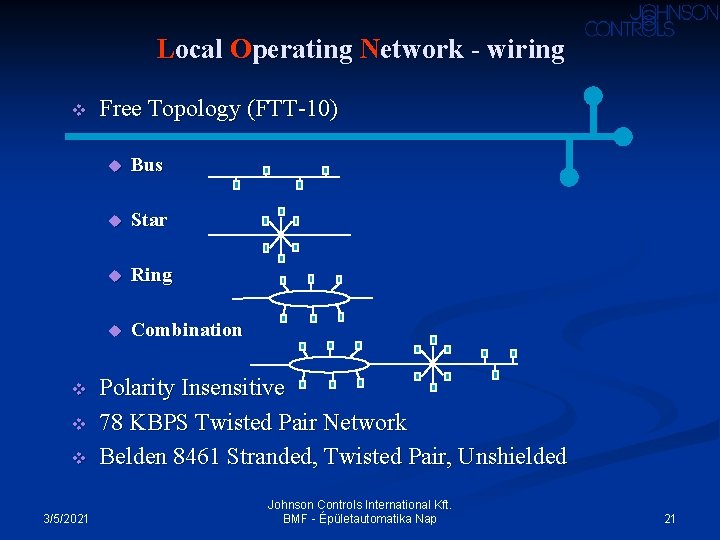

Local Operating Network - wiring v v 3/5/2021 Free Topology (FTT-10) u Bus u Star u Ring u Combination Polarity Insensitive 78 KBPS Twisted Pair Network Belden 8461 Stranded, Twisted Pair, Unshielded Johnson Controls International Kft. BMF - Épületautomatika Nap 21

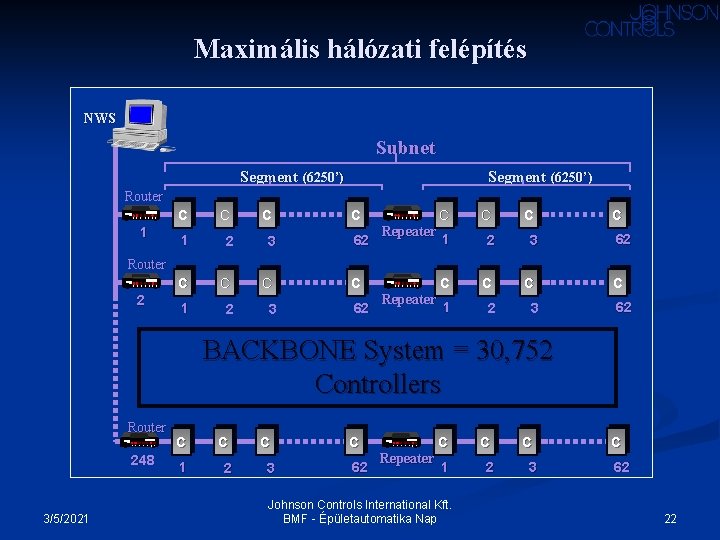

Maximális hálózati felépítés NWS Subnet Segment (6250’) Router 1 C C C 1 2 3 C C C 1 2 C 62 Repeater C C C 1 2 3 C C C 1 2 C 62 Router 2 3 C 62 Repeater 3 C 62 BACKBONE System = 30, 752 Controllers Router 248 3/5/2021 C C C 1 2 3 C 62 Repeater C C 1 2 Johnson Controls International Kft. BMF - Épületautomatika Nap C 3 C 62 22

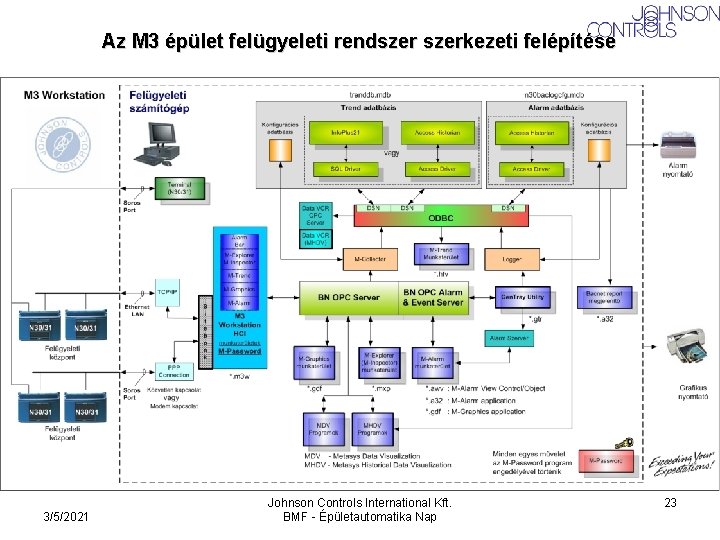

Az M 3 épület felügyeleti rendszerkezeti felépítése 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 23

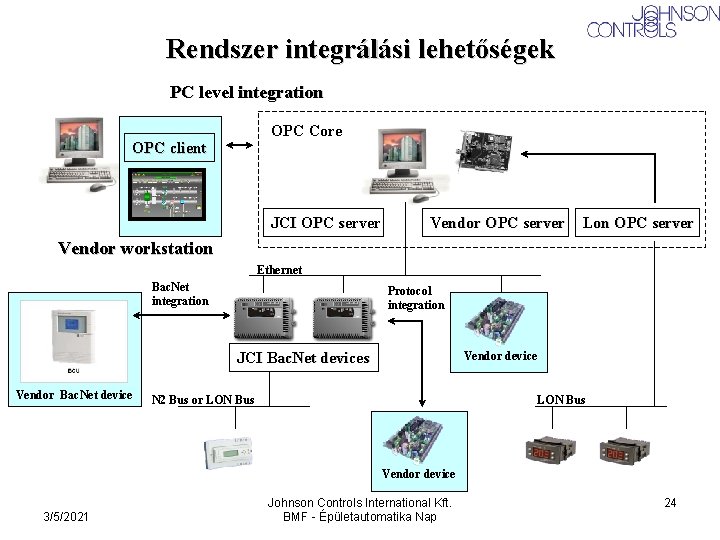

Rendszer integrálási lehetőségek PC level integration OPC Core OPC client JCI OPC server Vendor OPC server Lon OPC server Vendor workstation Ethernet Bac. Net integration Protocol integration JCI Bac. Net devices Vendor Bac. Net device Vendor device N 2 Bus or LON Bus Vendor device 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 24

Intelligens megoldások E-Max : Energia optimalizálás 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 25

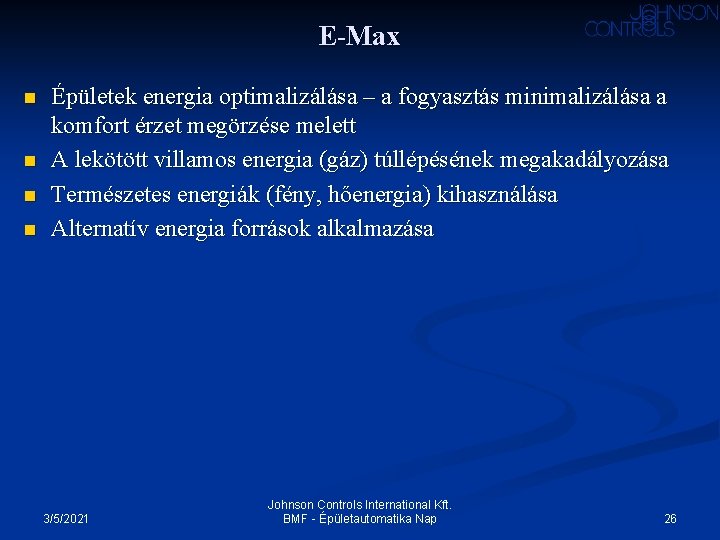

E-Max n n Épületek energia optimalizálása – a fogyasztás minimalizálása a komfort érzet megörzése melett A lekötött villamos energia (gáz) túllépésének megakadályozása Természetes energiák (fény, hőenergia) kihasználása Alternatív energia források alkalmazása 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 26

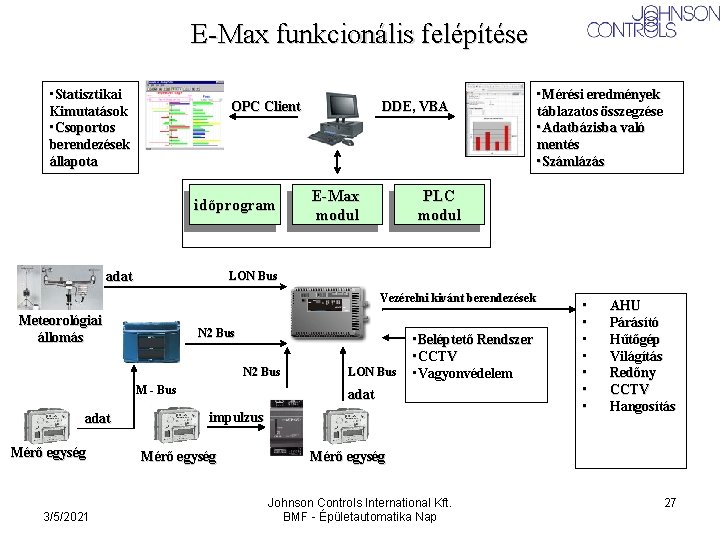

E-Max funkcionális felépítése • Statisztikai Kimutatások • Csoportos berendezések állapota OPC Client időprogram adat DDE, VBA E-Max modul PLC modul LON Bus Vezérelni kivánt berendezések Meteorológiai állomás N 2 Bus M - Bus adat Mérő egység 3/5/2021 • Mérési eredmények táblazatos összegzése • Adatbázisba való mentés • Számlázás LON Bus • Beléptető Rendszer • CCTV • Vagyonvédelem adat impulzus Mérő egység • • AHU Párásító Hűtőgép Világítás Redőny CCTV Hangosítás Mérő egység Johnson Controls International Kft. BMF - Épületautomatika Nap 27

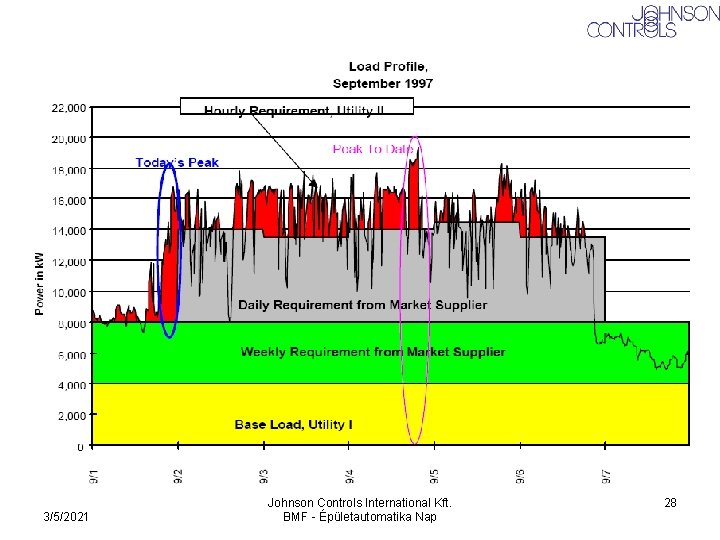

3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 28

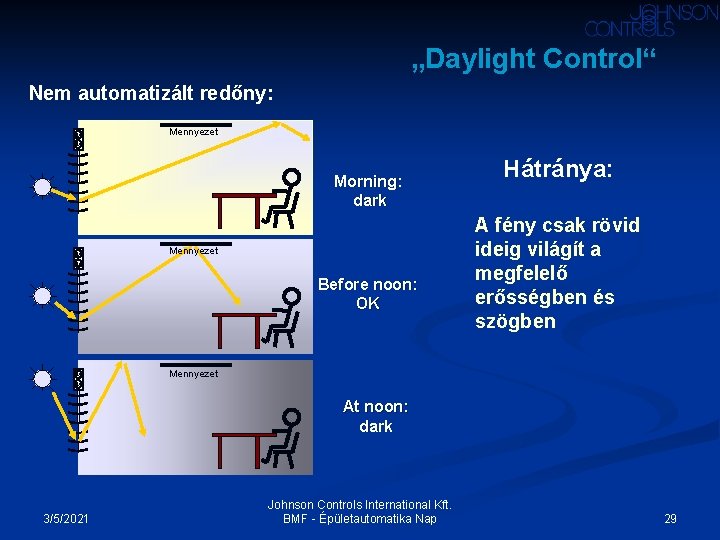

„Daylight Control“ Nem automatizált redőny: M Mennyezet M Morning: dark M Mennyezet M Before noon: OK M Hátránya: A fény csak rövid ideig világít a megfelelő erősségben és szögben Mennyezet M At noon: dark 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 29

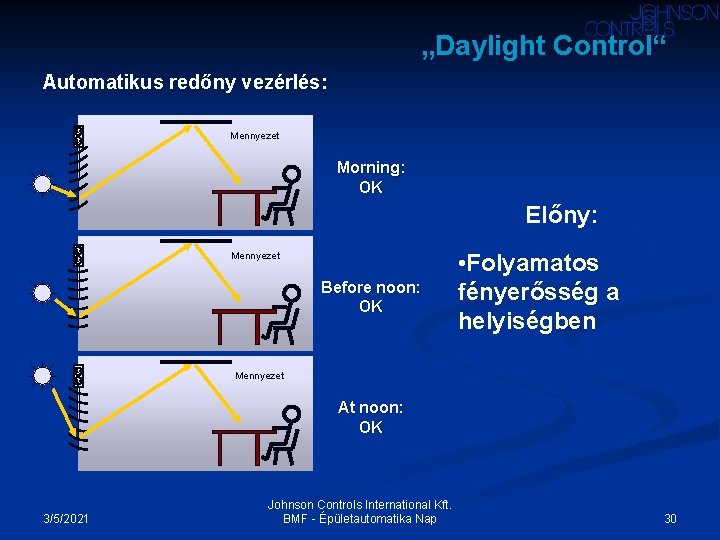

„Daylight Control“ Automatikus redőny vezérlés: M M Mennyezet Morning: OK Előny: M M Mennyezet Before noon: OK M M • Folyamatos fényerősség a helyiségben Mennyezet At noon: OK 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 30

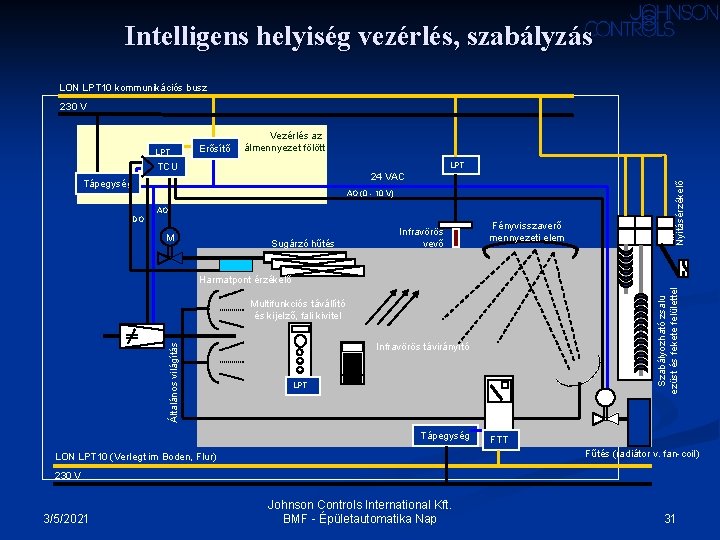

Intelligens helyiség vezérlés, szabályzás LON LPT 10 kommunikációs busz 230 V Vezérlés az álmennyezet fölött LPT TCU 24 VAC Tápegység AO (0 - 10 V) AO DO M Sugárzó hűtés Infravörös vevő FTT FTT Fényvisszaverő mennyezeti elem MSEMSE Nyitásérzékelő LPT Erősítő Általános világítás Multifunkciós távállító és kijelző, fali kivitel Infravörös távirányító LPT M Tápegység Szabályozható zsalu ezüst és fekete felülettel Harmatpont érzékelő FTT Fűtés (radiátor v. fan-coil) LON LPT 10 (Verlegt im Boden, Flur) 230 V 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 31

Intelligens megoldások Optimal Start-Stop 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 32

Optimal Start-Stop 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 33

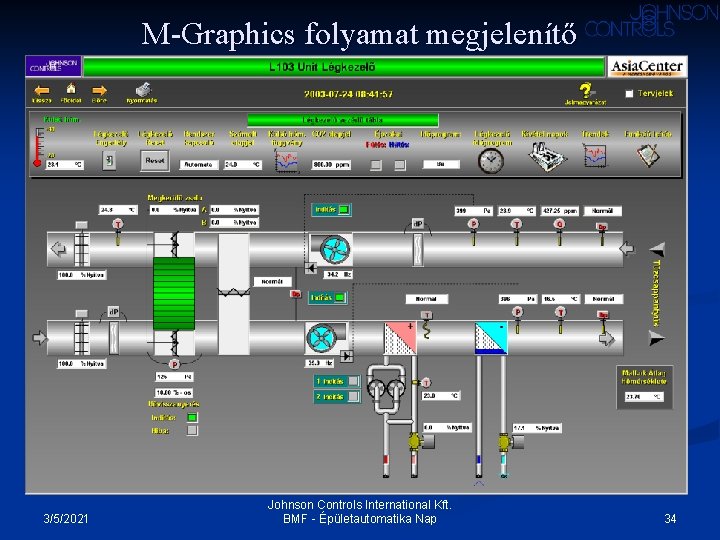

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 34

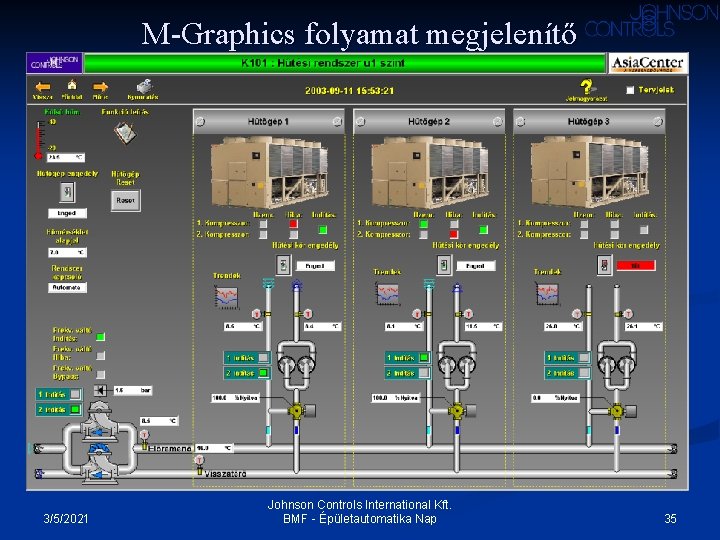

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 35

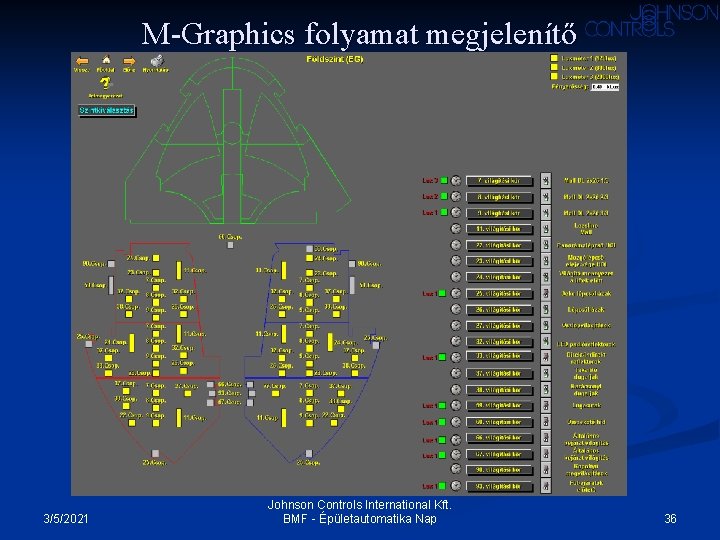

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 36

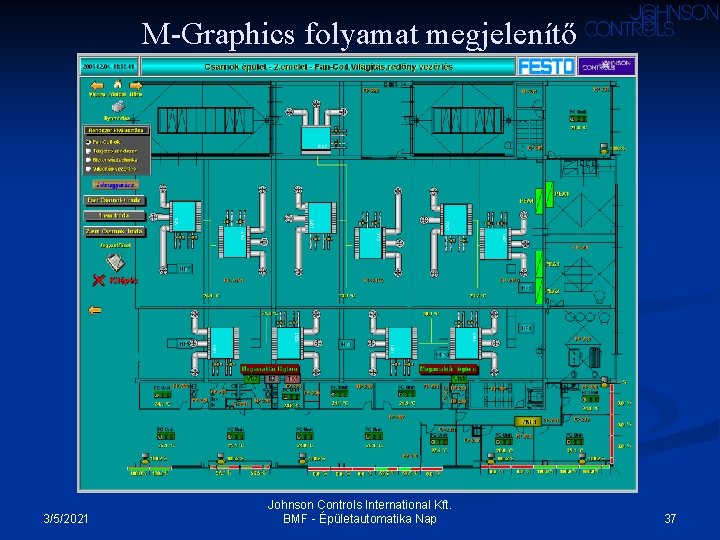

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 37

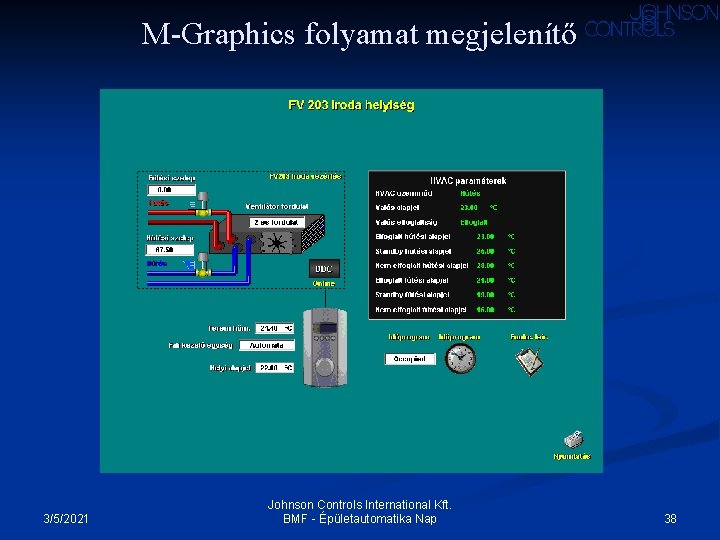

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 38

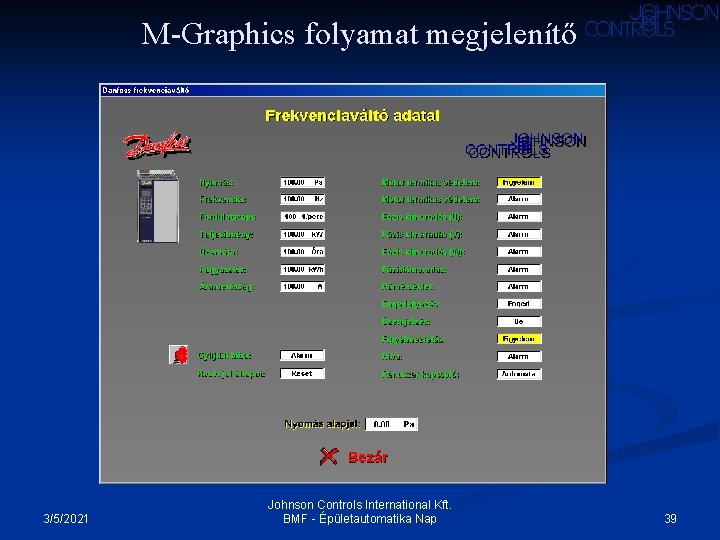

M-Graphics folyamat megjelenítő 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 39

Köszönöm a figyelmet 3/5/2021 Johnson Controls International Kft. BMF - Épületautomatika Nap 40
