Joan Fernández 2º MTB Tecnologías digitales año 2015 CAJÓN DE CORTINA O CAJÓN DE PERSIANA
DEFINICIÓN: • Estructura que se coloca encima de la ventana. • Su función es cubrir el hueco donde se instala la cortina de enrollar para quede hermético. • Además, facilita el acceso al mecanismo interior para su mantenimiento y reparación.

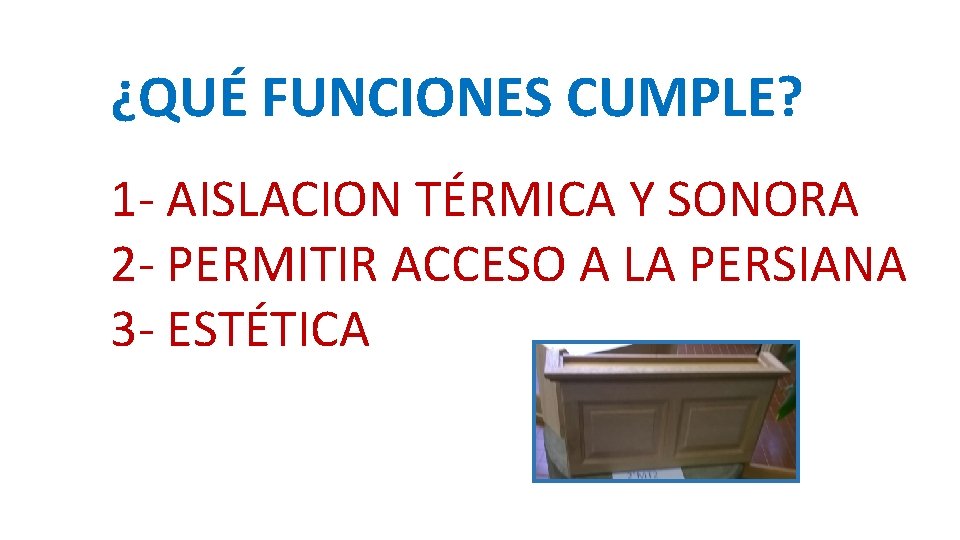

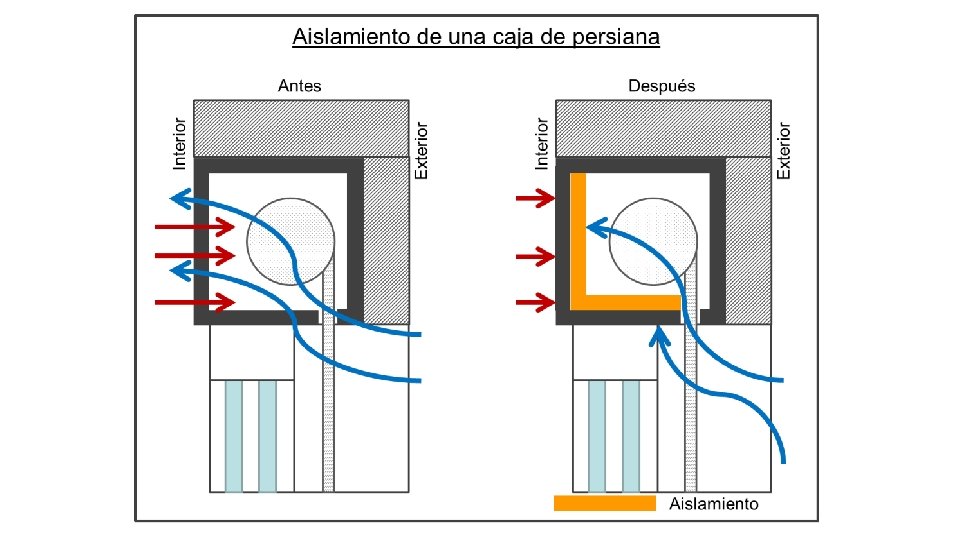

¿QUÉ FUNCIONES CUMPLE? 1 - AISLACION TÉRMICA Y SONORA 2 - PERMITIR ACCESO A LA PERSIANA 3 - ESTÉTICA
La importancia de la estética
CAJÓN DE CORTINA ≠ CENEFA
EXTERIOR DE LA VIVIENDA INTERIOR DE LA VIVIENDA

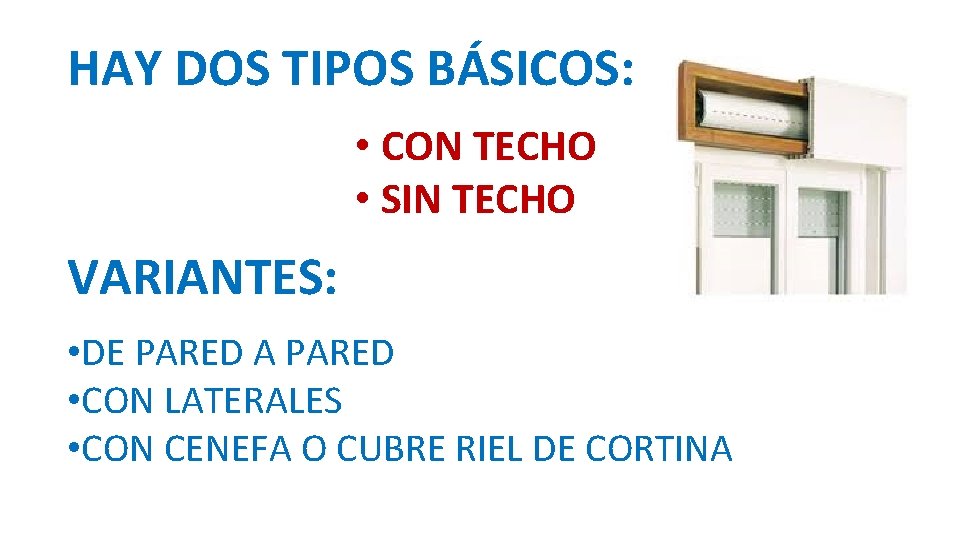

HAY DOS TIPOS BÁSICOS: • CON TECHO • SIN TECHO VARIANTES: • DE PARED A PARED • CON LATERALES • CON CENEFA O CUBRE RIEL DE CORTINA
CAJÓN CON TECHO: Es el que está provisto de una parte superior. La misma tiene un listón que se fija mediante tacos Fisher y tornillos a la mampostería de fondo. El listón debe colocarse a nivel.
CAJÓN SIN TECHO: Este tipo de cajón tiene un listón que se amura a la losa superior mediante tornillos y tacos Fisher. Dicho listón está provisto de un canelador, que junto con la tapa o frente,

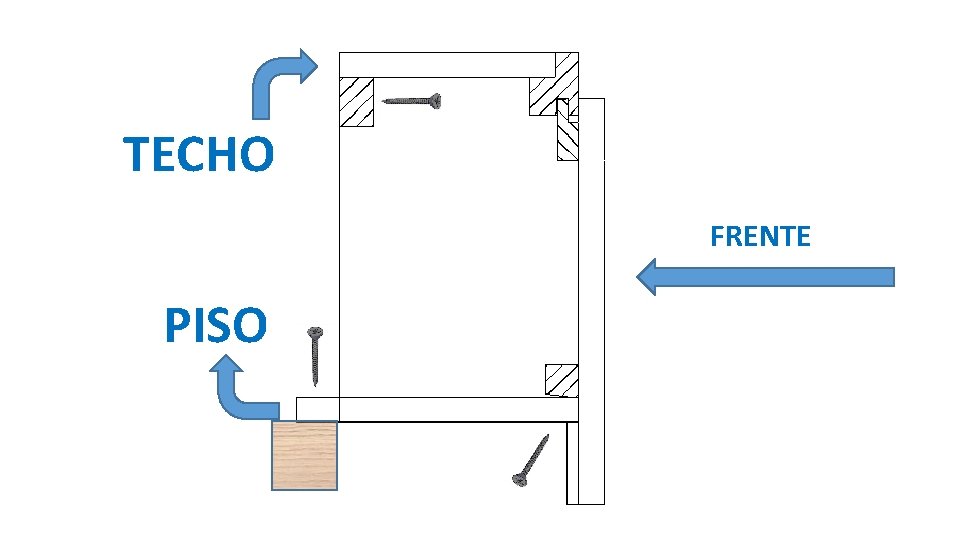

TECHO FRENTE PISO
Piso: Va fijado al cabezal mediante tornillos. En el caso de tener laterales, ayuda a la fijación de los mismos. Forma parte del cierre hermético inferior. En ventanas batientes, puede ser levantado mediante un listón.
Frente o tapa: Es la parte desmontable del cajón. Para lograr hermeticidad, es necesario que se presente en obra, presionando hacia arriba para marcar la correcta ubicación del cierre hermético inferior.
CAJÓN DE PARED A PARED: Es aquel en el cual el piso, el techo y el frente se extienden de pared a pared. Para su armado, es imprescindible la correcta fijación de dos listones en cada pared: uno horizontal superior y otro vertical al frente.
CAJÓN CON LATERALES: Está provisto de dos caras laterales. Las mismas se fijan al piso del cajón y a la mampostería de fondo por medio de un listón de madera. En el caso de llevar techo, los mismos le sirven de soporte.
CAJÓN CON TECHO CORTE VERTICAL
EXTERIOR DE LA VIVIENDA INTERIOR DE LA VIVIENDA CABEZAL CONTACTO DE FIJACIÓN
CIERRE HERMÉTICO SUPERIOR
CONTACTO
CIERRE HERMÉTICO INFERIOR
ÁNGULO DE ENTRADA CONTACT O
LOSA CAJÓN SIN TECHO

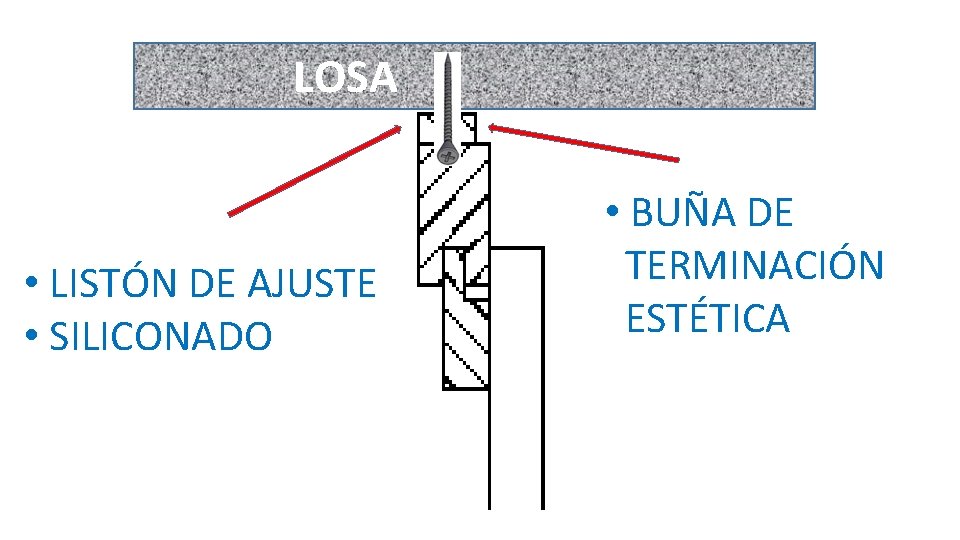

LOSA • LISTÓN DE AJUSTE • SILICONADO • BUÑA DE TERMINACIÓN ESTÉTICA
CAJÓN CON CENEFA
CIERRE HERMÉTICO
BISAGRA Y BURLETE

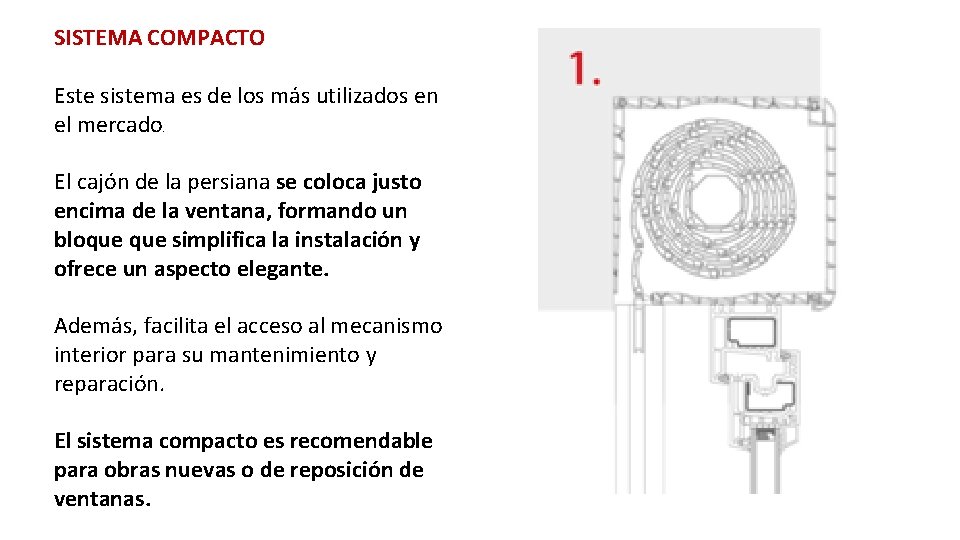

SISTEMA COMPACTO Este sistema es de los más utilizados en el mercado. El cajón de la persiana se coloca justo encima de la ventana, formando un bloque simplifica la instalación y ofrece un aspecto elegante. Además, facilita el acceso al mecanismo interior para su mantenimiento y reparación. El sistema compacto es recomendable para obras nuevas o de reposición de ventanas.
SISTEMA MINI Está pensado para posibilitar la instalación de una persiana cuando tenemos una ventana sin persiana y no queremos hacer obra, o simplemente no queremos quitar la ventana. El cajón no queda encima de la carpintería, sino que se instala por el exterior, delante de la ventana o sobre la fachada, es de instalación sencilla y sin necesidad de hacer obra. Al quedar el cajón por fuera de la ventana, no hay transferencia térmica y posibilita el ahorro de energía.
SISTEMA TRADICIONAL Se hace un hueco en el muro de la propia obra para el registro de la persiana y sus componentes. Este requiere la colocación de un cajón con tapa el en el interior de la vivienda, para acceder al mantenimiento y reparaciones del mecanismo. Permite obtener grandes niveles de aislamiento.

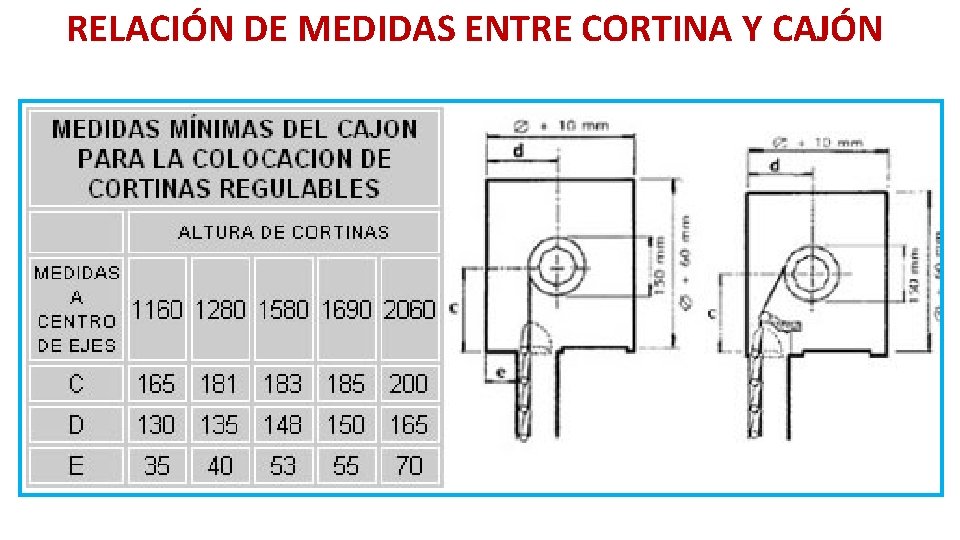

RELACIÓN DE MEDIDAS ENTRE CORTINA Y CAJÓN
Cortina o persiana
CAJÓN MIXTO • PVC • ALUMINIO • MELAMÍNICO
CAJÓN Y CORTINA EN PVC • VENTANA DE ALUMINIO
CORTE VERTICAL • CAJÓN • CORTINA • VENTANA • MAMPOSTERÍA
PIEZAS DE PERSIANA CLÁSICA a- polea b - soporte donde gira el eje (en las persianas compactas, son cojinetes) c - cápsula d - pasa cintas e - recogedor de cinta f - tirante (hay de cinta y de metal) g - lamas h - topes i - persiana j - cajón j i
