JLH Lyce Jean PERRIN MARSEILLE STI Programmation CN

JLH Lycée Jean PERRIN MARSEILLE STI Programmation CN Langage ISO 1

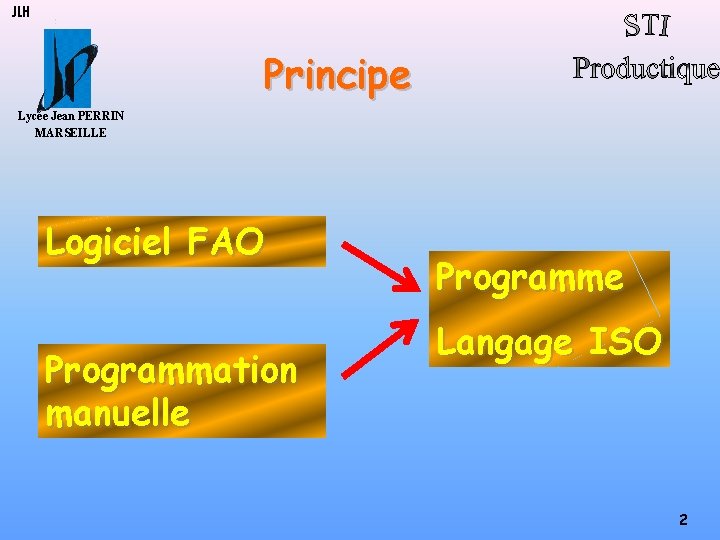

JLH Principe Lycée Jean PERRIN MARSEILLE Logiciel FAO Programmation manuelle Programme Langage ISO 2

JLH Origine Programme Origine Lycée Jean PERRIN MARSEILLE mesure Pour faciliter le calcul des points Pour réaliserdéclare un usinage, L’opérateur dans la le machine programmés et tenir compte de la doit exécuterles déplacements programme coordonnées desdu géométrie du matériel employé point courant points généréspar parrapportààl’Origine l’origine (machine, outil, porte-pièce) une mesure : Om. OP. programme chaîne géométrique est construite. Origine porte-outil F E R Origine Programme Origine porte-pièce DEC 1 Point générateur JA OU UG TI ES L P Point courant N O I E T I E S M PO AM GR O PR clic 3

JLH Origine programme Lycée Jean PERRIN MARSEILLE 10 Cas 2 : En Tournage L’OP est toujours sur l’axe Z 50 Cas 3 : 50 40 30 20 32 50 26 32 50 10 26 32 50 20 26 20 Cas 1 : 4

JLH Origine programme Lycée Jean PERRIN MARSEILLE En Fraisage Cas 4 : Y Y 55 25 15 45 55 X 10 30 Z 80 5

JLH Coordonnées des points programmés Lycée Jean PERRIN MARSEILLE ØRepérer les points programmés sur le dessin ØCalculer leur position par rapport aux axes de l’Origine Programme OP en cotes moyennes ØReporter leur coordonnée dans un tableau 20± 0. 2 = 50 = 25 17 = = 6

JLH Coordonnées des points programmés Lycée Jean PERRIN MARSEILLE X 45° Points 1 Y 4 3 2 Ø 30 1 Ø 50 Z 1 2 20 X Z 3 4 7

JLH Définitions Programme PROGRAMME Lycée Jean PERRIN MARSEILLE %100 N 10 … N 20 … N… N… …. . N 100 G 1 X 30. 4 F 120 M 8 N… N… …. . N 340 M 2 N… Numéro de bloc Mot de fonction préparatoire G… BLOC MOT X… Mot de dimension F… M… Mot de fonction technologique Mot de fonction auxiliaire 8

JLH Structure programme Lycée Jean PERRIN MARSEILLE Structure NUMERO DE PROGRAMME IDENTIFICATION INITIALISATION POSITION DEGAGEMENT OPERATION 1 POSITION DEGAGEMENT Exemple %4723 (Tour SMI ) (Poignée ) (Ph 10 coté cone ) (11/04/03) N 28 G 40 G 80 M 5 M 9 N 29 G 0 G 52 X 0 Z 0 (OPERATION CENTRER) N 30 T 5 D 5 M 6 ( FORET A CENTRER ) N 40 G 0 X 0 Z 52 N 45 G 97 S 2500 F 0. 05 M 3 M 8 N 50 G 1 Z 40 N 60 G 0 Z 52 N 70 G 52 X 0 Z 0 M 9 ……………. . . . ……………………. . 9

JLH Structure programme Lycée Jean PERRIN MARSEILLE ……………. . . . ……………………. . OPERATION N POSITION DEGAGEMENT FIN DE PROGRAMME (FINITION PROFIL) N 240 T 3 D 3 M 6 ( OUTIL DE FINITION) N 250 G 92 S 4000 N 260 G 0 X 4 Z 52 F 0. 05 M 8 N 270 G 1 G 42 X 5 Z 46 N 280 G 96 S 250 N 290 G 1 X 15. 961 Z 46 N 300 X 24 Z 31 N 310 Z 26 N 320 X 26 N 330 G 3 X 34 Z 22 I 26 K 22 N 340 G 1 Z 18 N 350 X 42 N 360 G 97 S 1000 N 370 G 52 G 40 X 0 Z 0 M 5 M 9 N 710 M 2 10

JLH Lycée Jean PERRIN MARSEILLE Structure d’une Opération Structure Exemple (OPERATION CENTRER) N 30 T 5 D 5 M 6 ( FORET A CENTRER ) N 40 G 0 X 0 Z 52 N 45 G 97 G 95 S 2500 F 0. 05 M 3 M 8 N 50 G 1 Z 40 N 60 G 0 Z 52 11

JLH Fonctions ISO Lycée Jean PERRIN MARSEILLE Indications Adresses Signification Début d'un programme % Début de programme paramètre d'entrée Ordre N H Numéro de bloc Numéro de sous-programme Fonctions préparatoires G Elles prédisposent la machine pour un ordre précis. (Peuvent varier suivant le DCN) XYZ ABC Valeur du déplacement positif ou négatif sur le ou les axes choisis Avance F Vitesse d'avance exprimée en mm/min Fonctions auxiliaires M Fonctions particulières désignant un ordre Déplacements suivant les axes Outils Rayon Plan de sécurité Vitesse Répétition T. . D. . R ER S Sélection de l'outil et de son (ou ses) correcteur(s) -Rayon du cercle en G 02 G 03 -Plan de référence en cycle -N ou Vc suivant G 96 ou G 97 placé avant -Répétition d’une séquence 12

JLH Fonctions G Lycée Jean PERRIN MARSEILLE Code Désignation Révocation Tour Fraisage G 00 Interpolation linéaire à la vitesse rapide. G 01 -G 02 G 03 T-F G 01 Interpolation linéaire à la vitesse programmée G 00 -G 02 G 03 T-F G 02 Interpolation circulaire sens anti-trigo. G 2 X. . Y. . I. . J. . ou R. . G 00 -G 01 G 03 T-F G 03 Interpolation circulaire sens trigo. G 3 X. . Y. . I. . J. . ou R. . G 00 -G 01 G 02 T-F G 00 -G 01 G 02 G 03 T G 33 Cycle de filetage G 33 X… Z… K… EA… EB… R… P… Q… F… S… G 40* Annulation d'une correction d'outil suivant le rayon. G 41 -42 T-F G 41 Positionnement de l'outil à gauche de la trajectoire programmée d'une valeur égale au rayon. G 40 -42 G 42 Positionnement de l’outil à droite de la trajectoire programmée d'une valeur égale au rayon. G 40 -41 G 52 Programmation absolue des coordonnées par rapport à l'origine mesure. Fin de bloc T-F T-F 13

JLH Fonctions G (suite) Lycée Jean PERRIN MARSEILLE G 59 Changement d'origine programme. Fin de bloc T-F G 64 Cycle d’ébauche paraxial G 64 Nn Nm I. . . K. . . P. . . F. . . G 80 T G 65 Cycle d’ébauche de gorge G 80 T G 77 Appel inconditionnel d'un sous-programme G 77 H… ou d'une suite de séquences avec retour. G 77 N. . . N…. Fin de bloc G 79 Saut conditionnel ou inconditionnel à une séquence sans retour. G 79 N. . Fin de bloc G 80* Annulation d'un cycle d'usinage. Tout cycle T-F G 81 Cycle de perçage - centrage. G 81 X… Y. . . Z. . . ER… G 80 F G 82 Cycle de perçage - chambrage. G 82 X… Y. . . Z. . . FR. . . EF. . . G 80 F G 83 Cycle de perçage avec débourrage. G 83 X…Y. . . Z. . . ER… P… Q… G 80 G 84 Cycle de taraudage. G 84 X…Y…Z…ER… (F S x pas) G 80 F G 85 Cycle d'alésage. G 85 X…Y… Z… ER… G 80 F T-F T-F 14

JLH Fonctions G (suite) Lycée Jean PERRIN MARSEILLE G 86 Cycle d'alésage avec arrêt de broche en fond de trou. G 86 X…Y…Z…ER… G 80 F G 87 Cycle de perçage avec brise-copeaux. G 87 Y… Z… ER… P…Q…ER… G 80 F G 88 Cycle d'alésage et dressage de face. X…Y…Z…ER… G 80 F G 89 Cycle d’alésage avec arrêt temporisé en fond de trou. G 89 X… Y…Z…ER…EF… G 80 F G 90* Programmation absolue des coordonnées. G 92 Limitation de la fréquence de rotation (N) en tr/min M 02 T-F G 94 Vitesse d’avance en mm/min G 95 T-F G 95 Vitesse d’avance en mm/tr G 94 T-F G 96 Vitesse de coupe (Vc) constante en m/min G 97 T G 97 Fréquence de rotation (N)constante en tr/min G 96 T-F G 88 T-F 15

JLH Fonctions M Lycée Jean PERRIN MARSEILLE Code Désignation Révocation M 00 Arrêt programmé Action sur DCY M 02 Fin de programme pièce % M 03 Rotation de broche sens horaire M 0 -M 4 -M 5 M 04 Rotation de broche sens anti-horaire M 0 -M 3 -M 5 M 05 Arrêt de broche M 3 -M 4 M 06 Changement d’outil Compte rendu M 07 Arrosage N° 1 M 0 -M 9 M 08 Arrosage N° 2 M 0 -M 9 M 09 Arrêt des arrosages M 8 M 41 Gamme de rotation 1 M 42 Gamme de rotation 2 16

JLH Principales actions Lycée Jean PERRIN MARSEILLE Actions Syntaxes Commencer un programme % (fichier : … (auteur : … (date : … (pièce : … (phase : … ) ) ) Initialiser N… M 5 M 9 G 90 G 40 Aller au point de changement d’outil N… G 0 G 52 X… Z… Appeler l’outil et son correcteur N… T… D… M 6 Aller au point d’approche N… G 0 X… Z… Paramètres de coupe Mettre en route la broche N… G 97 S… M. . F… (M 3 ou M 4 selon sens de rotation de la broche) (M 41 ou M 42 selon gamme de rotation de la broche) (Tournage F vitesse d’avance en mm/tr avec G 95) (Fraisage F vitesse d’avance en mm/min avec G 94) Programmer la vitesse de coupe constante N G 96 G 80 S 17

JLH Principales actions Lycée Jean PERRIN MARSEILLE Ebaucher cycle paraxial N… G 64 N… N… I… N… Xi Zi N… Xj Zj N… Xk Zk (N=numéro du dernier bloc du profil) (N=numéro du premier bloc du profil) (I=surépaisseur de finition sur X) (K=surépaisseur de finition sur Z) (P=profondeur de passe) (Xi, Zi=1 er point limite du brut) (Xj, Zj=2 eme point limite du brut) (Xk, Zk=3 eme point limite du brut) Usiner à droite profil N… G 1 G 42 X… Z… Usiner à gauche profil N… G 1 G 41 X… Z… Percer N… G 83 Z… ER… P… (Z=cote de fond du trou) (ER=cote de plan de retrait) (P=profondeur de passe) (Q=profondeur de la dernière passe) Clore le cycle N… G 80 Clore le programme N… M 2 X… K… P… Q… G 95 Z… 18

JLH Fonction G 0 Lycée Jean PERRIN MARSEILLE Action : Déplacement en rapide du point A au point B. N 5 G 0 XB YB Y Vx max Vy max Vx max A B Déplacement suivant X et Y à vitesse égale. Déplacement suivant Y à vitesse rapide. X Conclusion : Le Déplacement ne suit pas une trajectoire rectiligne continue. 19

JLH Fonction G 1 Lycée Jean PERRIN MARSEILLE Action : Déplacement linéaire en vitesse travail du point A au point B. Y N 25 G 1 XB YB F 240 F B A X 20

JLH Fonction G 2 Lycée Jean PERRIN MARSEILLE Action : Déplacement circulaire sens anti-trigonométrique en vitesse travail du point A au point B. Y N 110 G 2 XB YB RC F 240 C F B A X 21

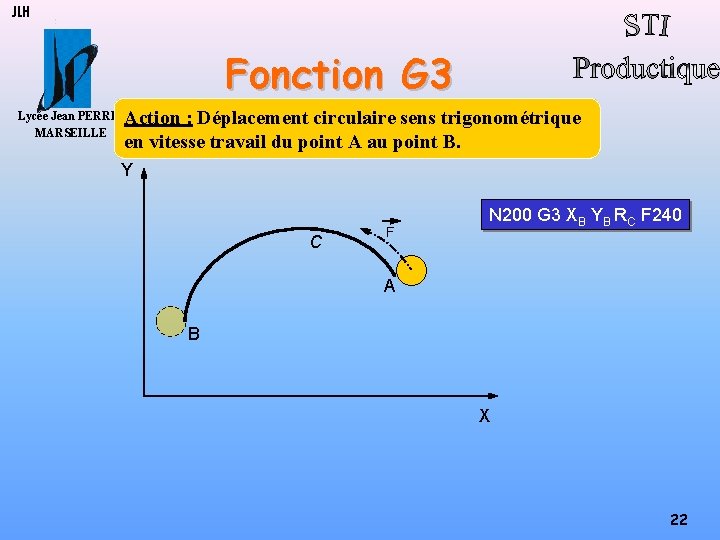

JLH Fonction G 3 Lycée Jean PERRIN MARSEILLE Action : Déplacement circulaire sens trigonométrique en vitesse travail du point A au point B. Y C F N 200 G 3 XB YB RC F 240 A B X 22

JLH Exo G 1 G 2 G 3 Lycée Jean PERRIN MARSEILLE …. . N 210 Point 2 N 220 Point 3 N 230 Point 4 + Centre Ou N 230 Point 4 + Rayon N 240 Point 5 N 250 Point 6 + centre Ou N 250 Point 6 + rayon N 260 G 01… Point 7 …. . 23

JLH Fonction G 64 Lycée Jean PERRIN MARSEILLE N… G 64 N… N… I… K… P… N… Xa Za N… Xb Zb N… Xc Zc (N=numéro du dernier bloc du profil) (N=numéro du premier bloc du profil) (I=surépaisseur de finition sur X) (K=surépaisseur de finition sur Z) (P=profondeur de passe) (Xa, Za=1 er point limite du brut) (Xb, Zb=2 eme point limite du brut) (Xc, Zc=3 eme point limite du brut) SUIVANT Z A B P C K SUIVANT X A I Definition du brut Xa Za Xb Zb Xc Zc B C Definition du brut Xc Zc Xb Zb Xa Za 24

JLH Exo G 64 Lycée Jean PERRIN MARSEILLE A B 5 4 …. . 3 N 40 Point 1 N 50 Point 2 N 60 Point 3 N 70 Point 4 N 80 Point 5 PROFIL FINI N 30 G 79 N 90 …. . Surépaisseur en X = 0. 5 Surépaisseur en Z = 0. 2 Profondeur de passe = 1 2 1 C Points X Z 1 46 0 2 51 -5 3 80 -60 4 110 -60 5 120 -65 Outil d’ébauche N 220 G 0 X 123 Z 2 Point d’approche 1 N 230 G 95 G 96 S 160 F 0. 2 M 41 M 3 Param. de coupe N 240 Cycle d’ébauche A 122 -66 N 250 Point A B 122 1 N 260 Point B C 44 1 N 280 Point C Approche 1 123 2 N 290 Annulation cycle Approche 2 44 2 PROFIL BRUT N 210 T 1 D 1 M 6 25

JLH Profil Fini Lycée Jean PERRIN …. . MARSEILLE N 30 G 79 N 90 Point 1 N 50 X 51 Z-5 Point 2 N 60 X 80 Z-60 Point 3 N 70 X 110 Point 4 N 80 X 120 Z-65 Point 5 PROFIL FINI N 40 G 01 X 46 Z 0 A 5 B 4 3 …. . Vc = 180 m/min F = 0. 1 mm//tr …. . N 310 T 2 D 2 M 6 Outil de finition N 320 Point d’approche 2 N 330 Param. de coupe N 340 Cycle de finition …. . 2 1 C 26

JLH Fonction G 83 Lycée Jean PERRIN MARSEILLE Cycle de perçage avec débourrage (évacuation des copeaux) XY ER N… G 83 Z… ER… P… Q… (Z=cote de fond du trou) (ER=cote de plan de retrait) (P=profondeur de passe) (Q=profondeur de la dernière passe) P Z Q 27

JLH Exo G 83 Lycée Jean PERRIN MARSEILLE Points X Z 1 2 3 4 …. . N 210 T 3 D 3 M 6 Foret de 20 N 220 Param. De coupe N 230 Point 1 N 240 Cycle de perçage N 250 Annulation cycle N = 180 t/min F = 0. 1 mm//tr …. . 28

JLH Surfaçage Fraisage Lycée Jean PERRIN MARSEILLE Z 1 6 2 3 1 4 5 2 Y 6 Z 5 5 30 3 4 X 70 …. . Points 1 2 5 6 1 2 5 Y 3 80 10 50 10 4 5 X 6 3 4 X Y Z N 210 T 1 D 1 M 6 Fraise 1 taille d=50 N 220 G 94 M 41 S 573 F 286 M 3 M 8 Param. De coupe N 230 Point 1 N 240 Point 2 N 250 Point 3 N 260 Point 4 N 270 Point 5 N 280 Point 6 N 290 G 52 X 0 Y 0 Z 0 M 5 M 9 …. . 29

JLH Exo G 81 Points Lycée Jean PERRIN MARSEILLE X Y Z 1 2 3 4 5 6 …. . N 210 T 3 D 3 M 6 Foret de 20 N 220 S 800 F 200 M 41 M 8 M 4 Param. De coupe N 230 Point 1 N 240 Cycle de perçage Point 2/3 N 250 Point 4 N 260 Point 5/6 N 250 Annulation cycle …. . 30

JLH G 40 -G 41 -C 42 en tournage Lycée Jean PERRIN MARSEILLE Sans correction de rayon G 41 ou G 42 Avec correction de rayon G 41 ou G 42 X X X Z Z Profil obtenu Profil théorique Z Le profil obtenu = profil théorique 31

JLH G 41 -C 42 en fraisage Lycée Jean PERRIN MARSEILLE Correction G 41 : Profil à droite de l’outil dans le sens de l’avance Prise en compte du G 41 1 Correction G 42 : Profil à gauche de l’outil dans le sens de l’avance Prise en compte du G 40 4 2 2 3 3 Prise en compte du G 40 1 Prise en compte du G 42 Points programmés 1, 2, 3, 4. 4 32

JLH Fonction G 41 G 42 Lycée Jean PERRIN MARSEILLE Correction G 41 : Profil à droite de l’outil dans le sens de l’avance Correction G 42 : Profil à gauche de l’outil dans le sens de l’avance 33

JLH Tout est dit… Tout est compris… Merci de votre attention. 34
