Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya

Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya

 • Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya – Peralatan Elektronika adalah sebuah

• Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya – Peralatan Elektronika adalah sebuah peralatan yang terbentuk dari beberapa Jenis Komponen Elektronika dan masing-masing Komponen Elektronika tersebut memiliki fungsi-fungsinya tersendiri di dalam sebuah Rangkaian Elektronika. Seiring dengan perkembangan Teknologi, komponen-komponen Elektronika makin bervariasi dan jenisnya pun bertambah banyak. Tetapi komponen-komponen dasar pembentuk sebuah peralatan Elektronika seperti Resistor, Kapasitor, Transistor, Dioda, Induktor dan IC masih tetap digunakan hingga saat ini.

Jenis-jenis Komponen Elektronika • Berikut ini merupakan Fungsi dan Jenis-jenis Komponen Elektronika dasar yang

Jenis-jenis Komponen Elektronika • Berikut ini merupakan Fungsi dan Jenis-jenis Komponen Elektronika dasar yang sering digunakan dalam Peralatan Elektronika beserta simbolnya. A. Resistor • Resistor atau disebut juga dengan Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω). Nilai Resistor biasanya diwakili dengan Kode angka ataupun Gelang Warna yang terdapat di badan Resistor. Hambatan Resistor sering disebut juga dengan Resistansi atau Resistance. Jenis-jenis Resistor diantaranya adalah : • Resistor yang Nilainya Tetap • Resistor yang Nilainya dapat diatur, Resistor Jenis ini sering disebut juga dengan Variable Resistor ataupun Potensiometer. • Resistor yang Nilainya dapat berubah sesuai dengan intensitas cahaya, Resistor jenis ini disebut dengan LDR atau Light Dependent Resistor • Resistor yang Nilainya dapat berubah sesuai dengan perubahan suhu, Resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient)

Gambar dan Simbol Resistor :

Gambar dan Simbol Resistor :

B. Kapasitor (Capacitor) • Kapasitor atau disebut juga dengan Kondensator adalah Komponen Elektronika Pasif

B. Kapasitor (Capacitor) • Kapasitor atau disebut juga dengan Kondensator adalah Komponen Elektronika Pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Fungsi-fungsi Kapasitor (Kondensator) diantaranya adalah dapat memilih gelombang radio pada rangkaian Tuner, sebagai perata arus pada rectifier dan juga sebagai Filter di dalam Rangkaian Power Supply (Catu Daya). Satuan nilai untuk Kapasitor (Kondensator) adalah Farad (F) Jenis-jenis Kapasitor diantaranya adalah : • Kapasitor yang nilainya Tetap dan tidak ber-polaritas. Jika didasarkan pada bahan pembuatannya maka Kapasitor yang nilainya tetap terdiri dari Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyster dan Kapasitor Keramik. • Kapasitor yang nilainya Tetap tetapi memiliki Polaritas Positif dan Negatif, Kapasitor tersebut adalah Kapasitor Elektrolit atau Electrolyte Condensator (ELCO) dan Kapasitor Tantalum • Kapasitor yang nilainya dapat diatur, Kapasitor jenis ini sering disebut dengan Variable Capasitor.

Gambar dan Simbol Kapasitor :

Gambar dan Simbol Kapasitor :

C. Induktor (Inductor) • Induktor atau disebut juga dengan Coil (Kumparan) adalah Komponen Elektronika

C. Induktor (Inductor) • Induktor atau disebut juga dengan Coil (Kumparan) adalah Komponen Elektronika Pasif yang berfungsi sebagai Pengatur Frekuensi, Filter dan juga sebagai alat kopel (Penyambung). Induktor atau Coil banyak ditemukan pada Peralatan atau Rangkaian Elektronika yang berkaitan dengan Frekuensi seperti Tuner untuk pesawat Radio. Satuan Induktansi untuk Induktor adalah Henry (H). Jenis-jenis Induktor diantaranya adalah : • Induktor yang nilainya tetap • Induktor yang nilainya dapat diatur atau sering disebut dengan Coil Variable.

Gambar dan Simbol Induktor :

Gambar dan Simbol Induktor :

D. Dioda (Diode) • Diode adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus

D. Dioda (Diode) • Diode adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode terdiri dari 2 Elektroda yaitu Anoda dan Katoda. Berdasarkan Fungsi Dioda terdiri dari : • Dioda Biasa atau Dioda Penyearah yang umumnya terbuat dari Silikon dan berfungsi sebagai penyearah arus bolak balik (AC) ke arus searah (DC). • Dioda Zener (Zener Diode) yang berfungsi sebagai pengamanan rangkaian setelah tegangan yang ditentukan oleh Dioda Zener yang bersangkutan. Tegangan tersebut sering disebut dengan Tegangan Zener. • LED (Light Emitting Diode) atau Diode Emisi Cahaya yaitu Dioda yang dapat memancarkan cahaya monokromatik. • Dioda Foto (Photo Diode) yaitu Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor. • Dioda Shockley (SCR atau Silicon Control Rectifier) adalah Dioda yang berfungsi sebagai pengendali. • Dioda Laser (Laser Diode) yaitu Dioda yang dapat memancar cahaya Laser. Dioda Laser sering disingkat dengan LD. • Dioda Schottky adalah Dioda tegangan rendah. • Dioda Varaktor adalah dioda yang memiliki sifat kapasitas yang berubah-ubah sesuai dengan tegangan yang diberikan.

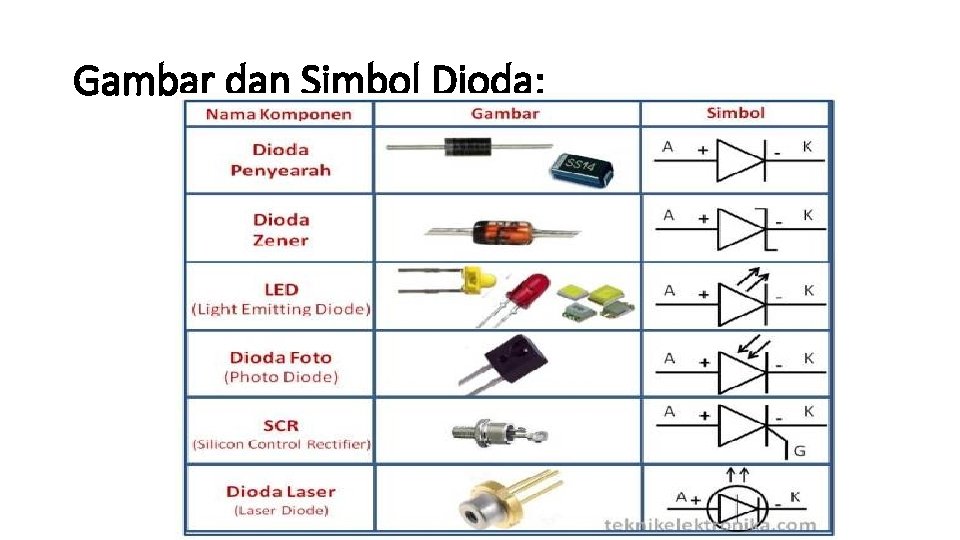

Gambar dan Simbol Dioda:

Gambar dan Simbol Dioda:

E. Transistor • Transistor merupakan Komponen Elektronika Aktif yang memiliki banyak fungsi dan merupakan

E. Transistor • Transistor merupakan Komponen Elektronika Aktif yang memiliki banyak fungsi dan merupakan Komponen yang memegang peranan yang sangat penting dalam dunia Elektronik modern ini. Beberapa fungsi Transistor diantaranya adalah sebagai Penguat arus, sebagai Switch (Pemutus dan penghubung), Stabilitasi Tegangan, Modulasi Sinyal, Penyearah dan lain sebagainya. Transistor terdiri dari 3 Terminal (kaki) yaitu Base/Basis (B), Emitor (E) dan Collector/Kolektor (K). Berdasarkan strukturnya, Transistor terdiri dari 2 Tipe Struktur yaitu PNP dan NPN. UJT (Uni Junction Transistor), FET (Field Effect Transistor) dan MOSFET (Metal Oxide Semiconductor FET) juga merupakan keluarga dari Transistor.

Gambar dan Simbol Transistor :

Gambar dan Simbol Transistor :

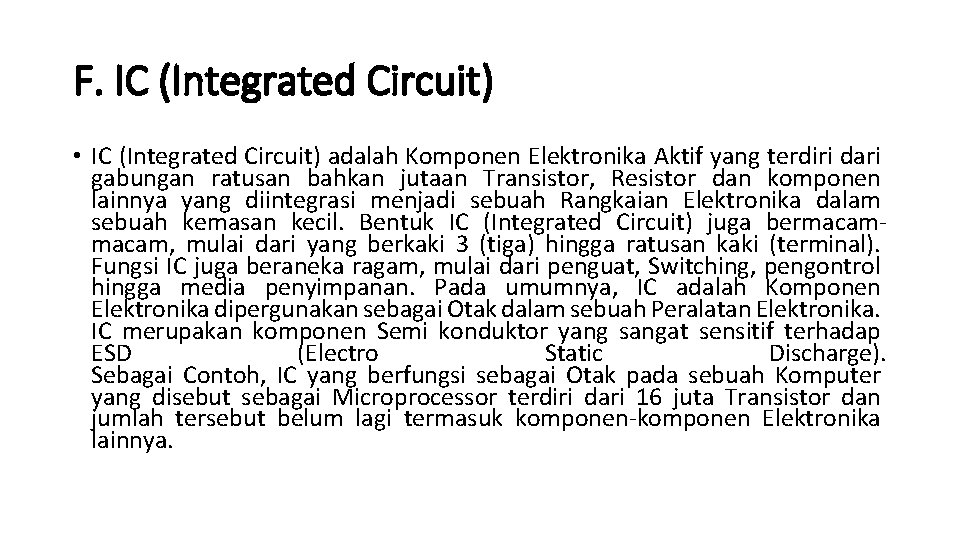

F. IC (Integrated Circuit) • IC (Integrated Circuit) adalah Komponen Elektronika Aktif yang terdiri

F. IC (Integrated Circuit) • IC (Integrated Circuit) adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elektronika dalam sebuah kemasan kecil. Bentuk IC (Integrated Circuit) juga bermacam, mulai dari yang berkaki 3 (tiga) hingga ratusan kaki (terminal). Fungsi IC juga beraneka ragam, mulai dari penguat, Switching, pengontrol hingga media penyimpanan. Pada umumnya, IC adalah Komponen Elektronika dipergunakan sebagai Otak dalam sebuah Peralatan Elektronika. IC merupakan komponen Semi konduktor yang sangat sensitif terhadap ESD (Electro Static Discharge). Sebagai Contoh, IC yang berfungsi sebagai Otak pada sebuah Komputer yang disebut sebagai Microprocessor terdiri dari 16 juta Transistor dan jumlah tersebut belum lagi termasuk komponen-komponen Elektronika lainnya.

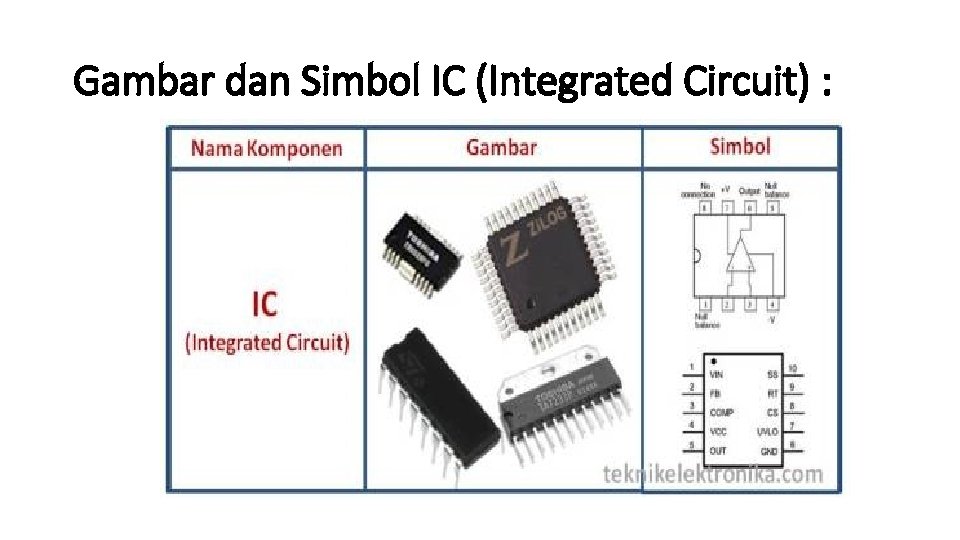

Gambar dan Simbol IC (Integrated Circuit) :

Gambar dan Simbol IC (Integrated Circuit) :

G. Saklar (Switch) • Saklar adalah Komponen yang digunakan untuk menghubungkan dan memutuskan aliran

G. Saklar (Switch) • Saklar adalah Komponen yang digunakan untuk menghubungkan dan memutuskan aliran listrik. Dalam Rangkaian Elektronika, Saklar sering digunakan sebagai ON/OFF dalam peralatan Elektronika.

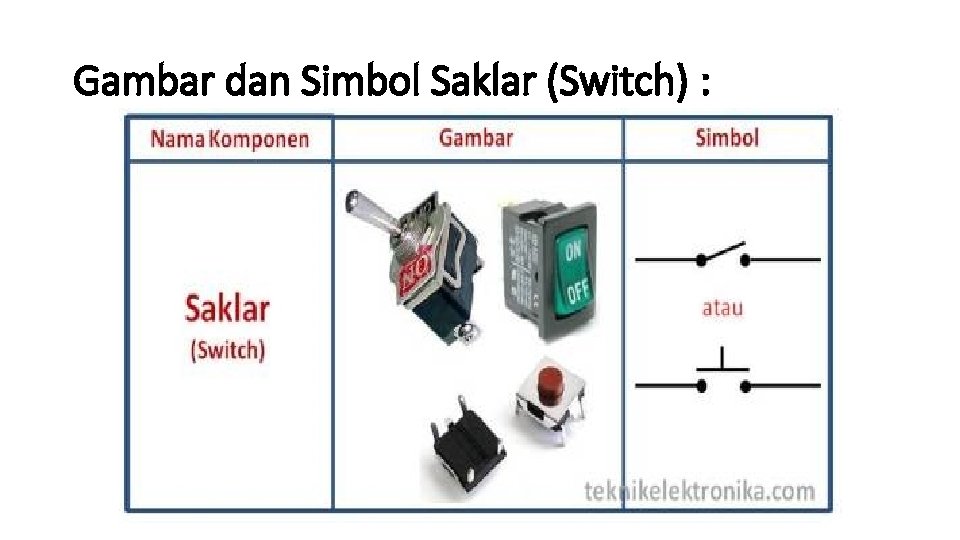

Gambar dan Simbol Saklar (Switch) :

Gambar dan Simbol Saklar (Switch) :

Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif

Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif

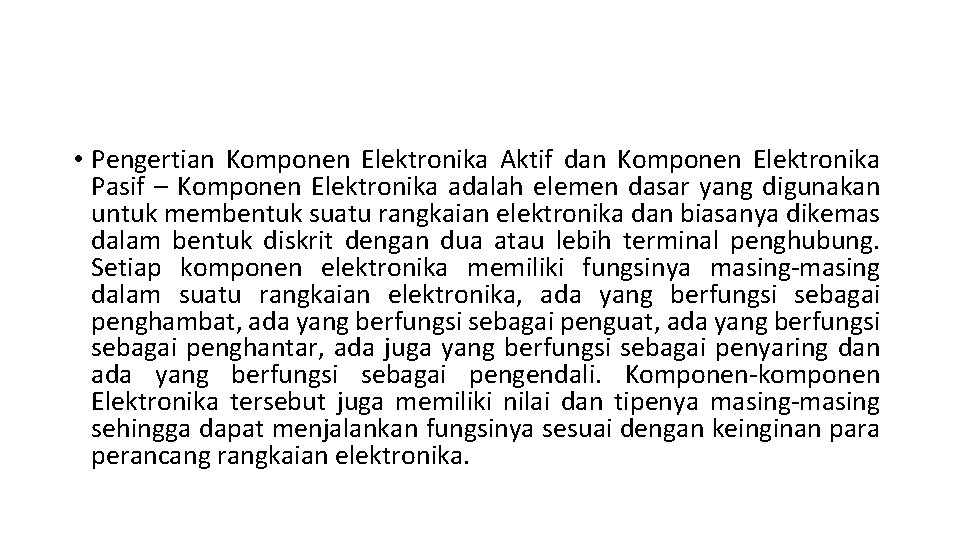

 • Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif – Komponen Elektronika adalah

• Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif – Komponen Elektronika adalah elemen dasar yang digunakan untuk membentuk suatu rangkaian elektronika dan biasanya dikemas dalam bentuk diskrit dengan dua atau lebih terminal penghubung. Setiap komponen elektronika memiliki fungsinya masing-masing dalam suatu rangkaian elektronika, ada yang berfungsi sebagai penghambat, ada yang berfungsi sebagai penguat, ada yang berfungsi sebagai penghantar, ada juga yang berfungsi sebagai penyaring dan ada yang berfungsi sebagai pengendali. Komponen-komponen Elektronika tersebut juga memiliki nilai dan tipenya masing-masing sehingga dapat menjalankan fungsinya sesuai dengan keinginan para perancang rangkaian elektronika.

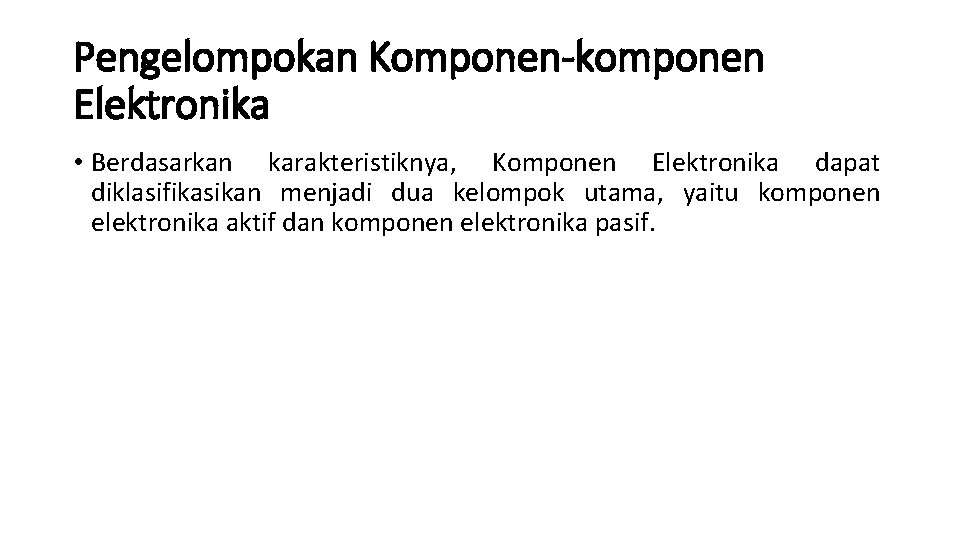

Pengelompokan Komponen-komponen Elektronika • Berdasarkan karakteristiknya, Komponen Elektronika dapat diklasifikasikan menjadi dua kelompok utama,

Pengelompokan Komponen-komponen Elektronika • Berdasarkan karakteristiknya, Komponen Elektronika dapat diklasifikasikan menjadi dua kelompok utama, yaitu komponen elektronika aktif dan komponen elektronika pasif.

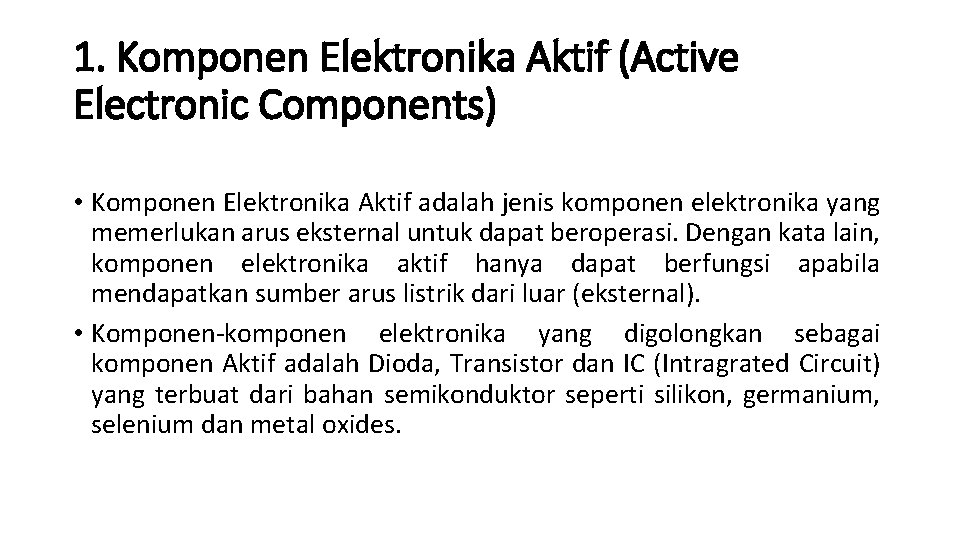

1. Komponen Elektronika Aktif (Active Electronic Components) • Komponen Elektronika Aktif adalah jenis komponen

1. Komponen Elektronika Aktif (Active Electronic Components) • Komponen Elektronika Aktif adalah jenis komponen elektronika yang memerlukan arus eksternal untuk dapat beroperasi. Dengan kata lain, komponen elektronika aktif hanya dapat berfungsi apabila mendapatkan sumber arus listrik dari luar (eksternal). • Komponen-komponen elektronika yang digolongkan sebagai komponen Aktif adalah Dioda, Transistor dan IC (Intragrated Circuit) yang terbuat dari bahan semikonduktor seperti silikon, germanium, selenium dan metal oxides.

– Dioda • Dioda adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik

– Dioda • Dioda adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Dioda terdiri dari dua Elektroda yaitu Anoda dan Katoda. Yang termasuk dalam keluarga Dioda diantaranya seperti LED (Light Emitting Diode), DIAC, Dioda Zener, Dioda Penyearah, Dioda Foto, Dioda Schottky, Dioda Tunnel dan Dioda Laser. – Transistor • Transistor adalah Komponen Elektronika Aktif yang berfungsi sebagai Penguat, Penyearah, Pengendali, Mixer dan Osilator. Komponen yang termasuk dalam keluarga Transistor diantaranya seperti Transistor Bipolar (NPN & PNP), Transistor Foto, TRIAC, MOSFET, JFET dan UJT. – IC (Integrated Circuit/Sirkuit Terpadu) • Integrated Circuit atau sering disingkat dengan IC adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elektronika dalam sebuah kemasan kecil. Berdasarkan fungsinya, IC dapat dikelompokan lagi menjadi IC Pewaktu (Timer), IC Comparator (Pembanding), IC Logic gates (Gerbang Logika), IC Switching (Pengendali) dan IC Amplifier (Penguat).

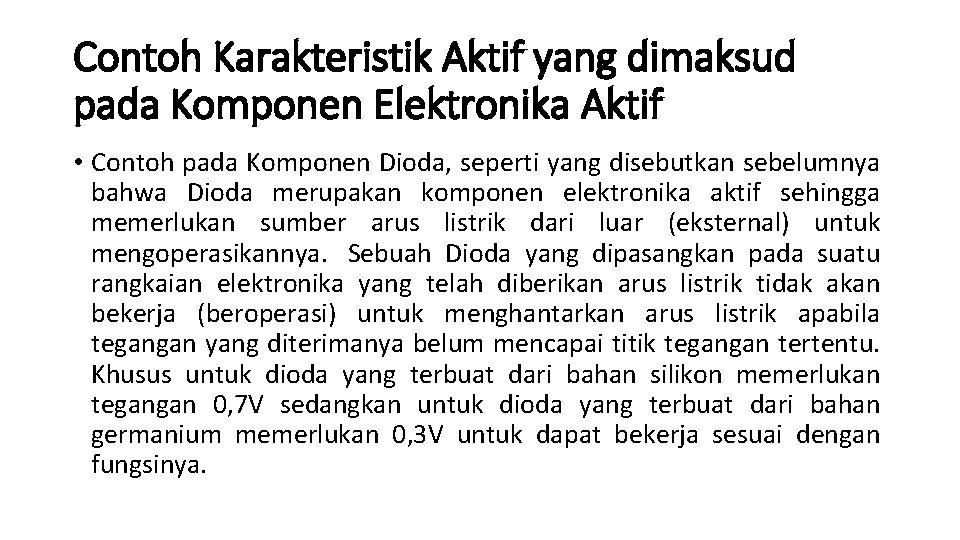

Contoh Karakteristik Aktif yang dimaksud pada Komponen Elektronika Aktif • Contoh pada Komponen Dioda,

Contoh Karakteristik Aktif yang dimaksud pada Komponen Elektronika Aktif • Contoh pada Komponen Dioda, seperti yang disebutkan sebelumnya bahwa Dioda merupakan komponen elektronika aktif sehingga memerlukan sumber arus listrik dari luar (eksternal) untuk mengoperasikannya. Sebuah Dioda yang dipasangkan pada suatu rangkaian elektronika yang telah diberikan arus listrik tidak akan bekerja (beroperasi) untuk menghantarkan arus listrik apabila tegangan yang diterimanya belum mencapai titik tegangan tertentu. Khusus untuk dioda yang terbuat dari bahan silikon memerlukan tegangan 0, 7 V sedangkan untuk dioda yang terbuat dari bahan germanium memerlukan 0, 3 V untuk dapat bekerja sesuai dengan fungsinya.

2. Komponen Elektronika Pasif (Pasive Electronic Components) • Komponen Elektronika Pasif adalah jenis Komponen

2. Komponen Elektronika Pasif (Pasive Electronic Components) • Komponen Elektronika Pasif adalah jenis Komponen elektronika yang tidak memerlukan sumber arus listrik eksternal untuk pengoperasiannya. Komponen-komponen elektronika yang digolongkan sebagai komponen pasif diantaranya seperti Resistor, Kapasitor dan Induktor. – Resistor • Resistor atau Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω). Komponen-komponen yang termasuk dalam keluarga Resistor diantaranya seperti Resistor bernilai tetap, resistor yang dapat diatur hambatannya (variable resistor atau potensiometer), LDR (Light Dependent Resistor) dan Thermistor (PTC dan NTC).

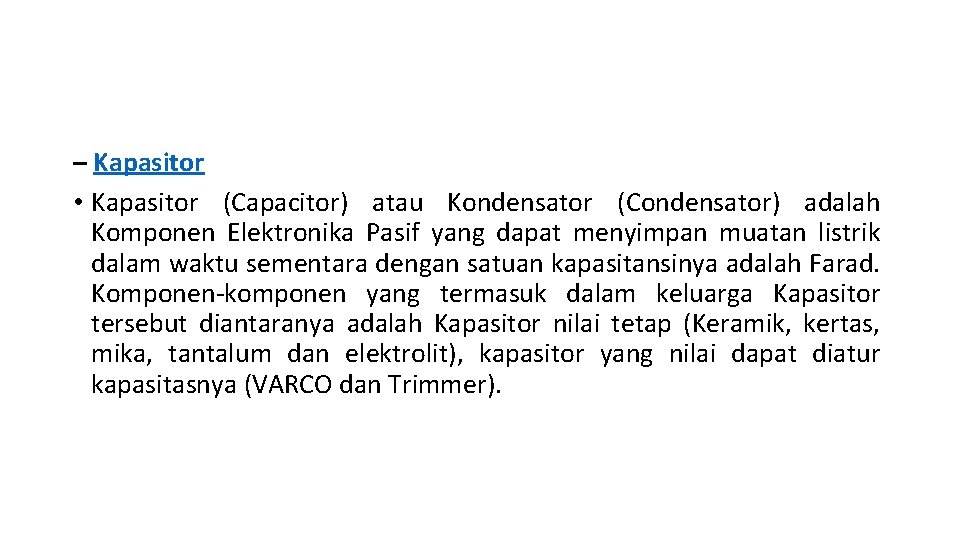

– Kapasitor • Kapasitor (Capacitor) atau Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat

– Kapasitor • Kapasitor (Capacitor) atau Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Komponen-komponen yang termasuk dalam keluarga Kapasitor tersebut diantaranya adalah Kapasitor nilai tetap (Keramik, kertas, mika, tantalum dan elektrolit), kapasitor yang nilai dapat diatur kapasitasnya (VARCO dan Trimmer).

– Induktor • Induktor atau dikenal juga dengan Coil adalah Komponen Elektronika Pasif yang

– Induktor • Induktor atau dikenal juga dengan Coil adalah Komponen Elektronika Pasif yang terdiri dari susunan lilitan Kawat yang membentuk sebuah Kumparan. Induktor akan menimbulkan medan magnet saat dialiri arus listrik. Satuan Induktansi pada Induktor adalah Henry (H). Komponen-komponen yang termasuk dalam keluarga Induktor diantaranya seperti air core inductor, iron core inductor, ferrite core inductor, torroidal core inductor, laminated core inductor dan variable inductor. • Contoh Karakteristik Pasif yang dimaksud pada Komponen Elektronika Pasif • Contoh pada komponen Resistor. Tidak seperti Dioda, Resistor tidak memerlukan tegangan 0, 3 V atau 0, 7 V untuk bekerja. Begitu Resistor diberikan tegangan, resistor mulai bekerja secara otomatis tanpa harus menunggu hingga mencapai tegangan tertentu.
