-JEL KEDVEZŐ ÁRON A termékek tulajdonságainak vizsgálata, első típusvizsgálat Papp Imre ÉMI Kht. Épületszerkezeti és Energetikai Divízió Épületszerkezeti és Épületfizikai Szakági Laboratórium
Régi követelmény szabványokat felváltó termékszabvány homlokzati szerkezeteknél • MSZ 9384 -2: 1988 Ablakok és erkélyajtók. Műszaki követelmények • MSZ 9386: 1993 Ajtók műszaki követelményei • MSZ 9384 -9: 1989 Fa ablakok és erkélyajtók anyagtól függő műszaki követelményei • MSZ-04 -803: 17: 1990 … Épületasztalos szerkezetek követelményei • ---------------------------------- • MSZ EN 14351 -1: 2006 – Ablakok és ajtók. –Termék szabvány, teljesítőképességi jellemzők – 1. rész: Tűzálló és/vagy füstgátló tulajdonság nélküli ablakok és külső bejárati ajtók, kapuk.
Új szabványok a termékkörben • • Alapanyag : MSZ EN 14220: 2007 Külső ablakok, külső ajtólapok és tokok faanyagai és faalapú anyagai. Követelmények, előírások MSZ EN 14221: 2007 Belső ablakok, belső ajtólapok és tokok faanyagai és faalapú anyagai. Követelmények, előírások Akusztikai jellemzők MSZ 15601 -1: 2007 Épületakusztika. 1. rész: Épületen belüli hangszigetelési követelmények MSZ 15601 -2: 2007 Épületakusztika. 2. rész: Homlokzati szerkezetek hangszigetelési követelményei.

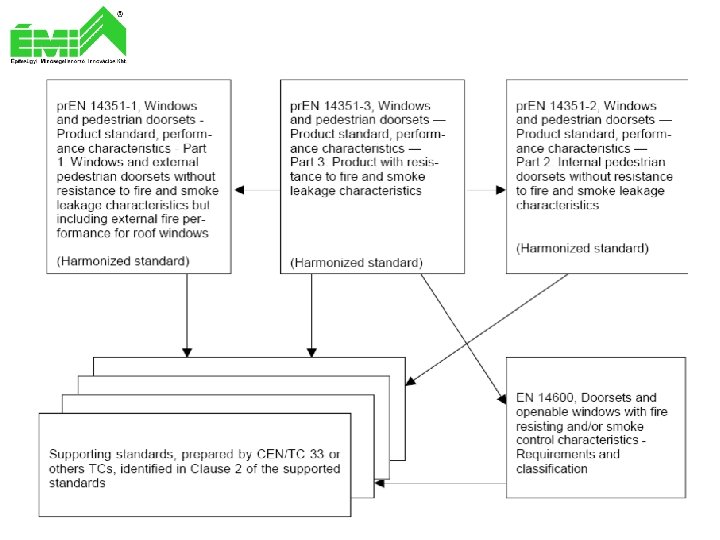

Az ablakok és külső bejárati ajtók európai termékszabványa -2006 szeptemberben honosított (MSZ EN jelzet) -2007 februárjában harmonizált státuszú lett 2009 február 1 -től használata kötelező Első eleme a termékkör szabványsorozatának …

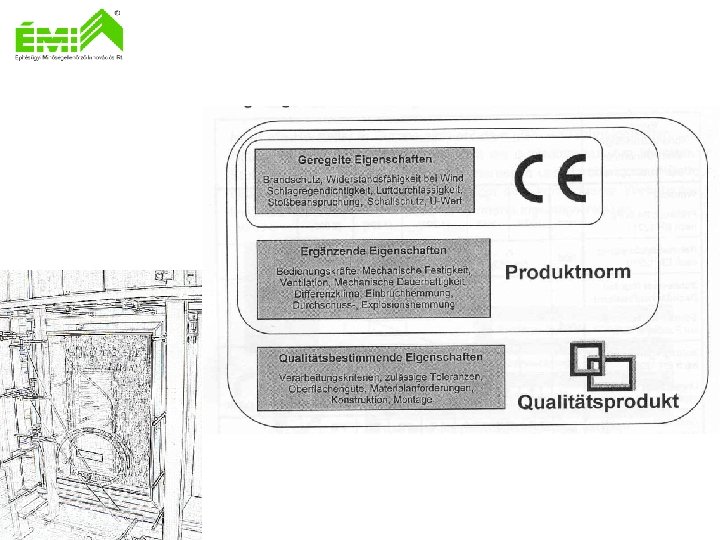

A termékszabvány 23 jellemzőt sorol fel
Az első típusvizsgálat keretében kötelezően elvégzendő alapvizsgálatok a következők: • • légzárás, vízzárás, szélállóság, akusztikai teljesítőképesség, hőátbocsátás, biztonsági eszközök teherviselő képessége, működtető erők (csak gépi működtetésű ajtók esetén)
Légáteresztés Vizsgálat az MSZ EN 1026: 2001 szerint
Légáteresztés Vizsgálat az MSZ EN 1026: 2001 szerint
Teljesítményfokozatok az MSZ EN 12207: 2001 szerint 1. osztály 2. osztály 3. osztály 4. osztály

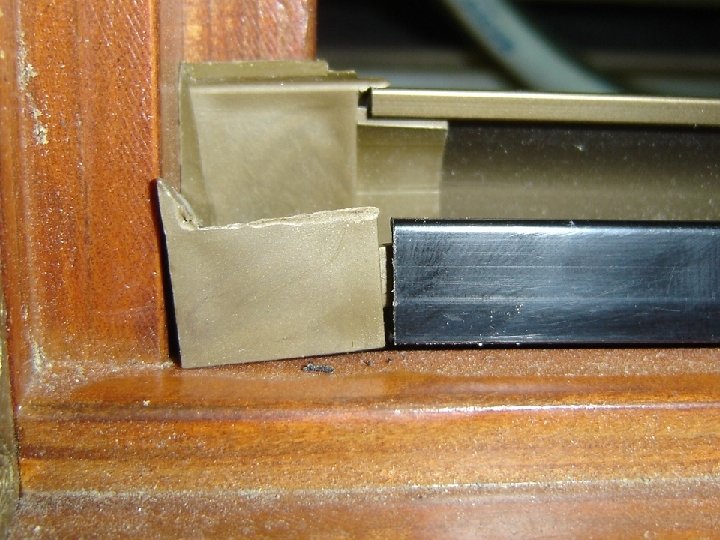

Vízzárás Vizsgálat az MSZ EN 1027: 2001 szerint
Vizsgálat az MSZ EN 1027: 2001 szerint
Teljesítményfokozatok az MSZ EN 12208: 2001 szerint
Szélállóság Vizsgálat az MSZ EN 12211: 2001 szerint
Szélállóság Vizsgálat az MSZ EN 12211: 2001 szerint
Vizsgálat az MSZ EN 12211: 2001 szerint Osztály P 1 0 P 2 a) P 3 nem vizsgált 1 400 200 600 2 800 400 1200 3 1200 600 1800 4 1600 800 2400 5 2000 1000 3000 E xxxxb) xxxx a) Ez a nyomás 50 -szer van megismételve. b) Az 5 -ös osztály feletti szélterhelés esetén a próbatestet Exxxx osztályba kell sorolni. Szélteher osztálya 1 2 3 4 5 Exxxx Ablaksík relatív behajlása A (<1/150) B (< 1/200) C (< 1/300) A 1 A 2 A 3 A 4 A 5 AExxxx B 1 B 2 B 3 B 4 B 5 BExxxx C 1 C 2 C 3 C 4 C 5 CExxxx

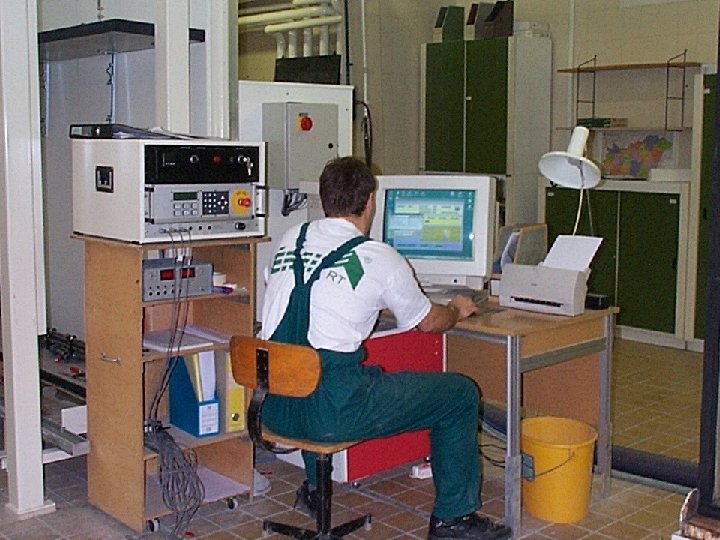

Szélállóság vizsgálat – maximális méretű szerkezeten
Hőszigetelés A legszembetűnőbb változás, hogy a jól ismert „k-értéket” felváltják az ’U’val jelölt, egész ablakra (w), üvegezésre (g) és keretre (f) vonatkozó jellemzők. Uw, Ug , Uf A szabvány szerint három lehetőség van a szükséges „U” értékek meghatározására: - táblázatból vett érték, - számítás (egyszerű, részletes) vagy - mérés.
MSZ EN 12567 -1 Ablakok és ajtók hőteljesítménye – A hőátbocsátási tényező meghatározása mérőkamrás eljárással – 1. rész: Teljes ablakok és ajtók Szerkezeti elem Magasság mm Szélesség mm Ablak 1480 a 1230 a Ajtó 2000 1000 a)Hangszigetelés – mérés szabványos méretei ( ISO 140 – 1 és ISO 140 – 3) A próbatest mért, teljes hőátbocsátási tényezője, UW, W/m 2 K -ben kifejezve és az alábbi egyenlettel számítható: q Uw = ----
MSZ EN ISO 10077 -1 Ablakok, ajtók és kiegészítő szerkezetek hőátbocsátása. Számításos módszer Üveg 4 mm dg Ig = Üvegperem hossza Y Af = Tokfelület Uf g Ag= Üvegfelület Ug
Hangszigetelés Vizsgálat: MSZ EN ISO 140 -3: 2001 Teljesítményfokozatok: deklarált érték (RW-d. B)
Mechanikai vizsgálatok
Az osztályozási kategóriák változása
A légzárási kategóriák összehasonlítása:
A vízzárási kategóriák összehasonlítása:
A szélállósági kategóriák összehasonlítása:

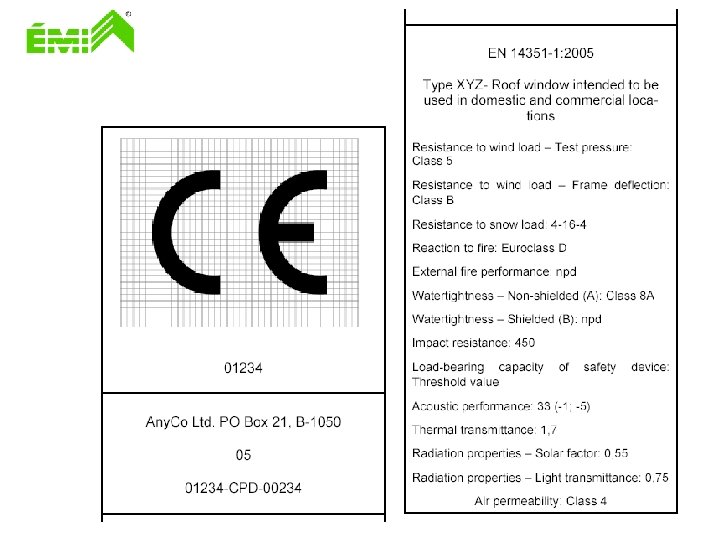

Jelölés elhelyezési példa

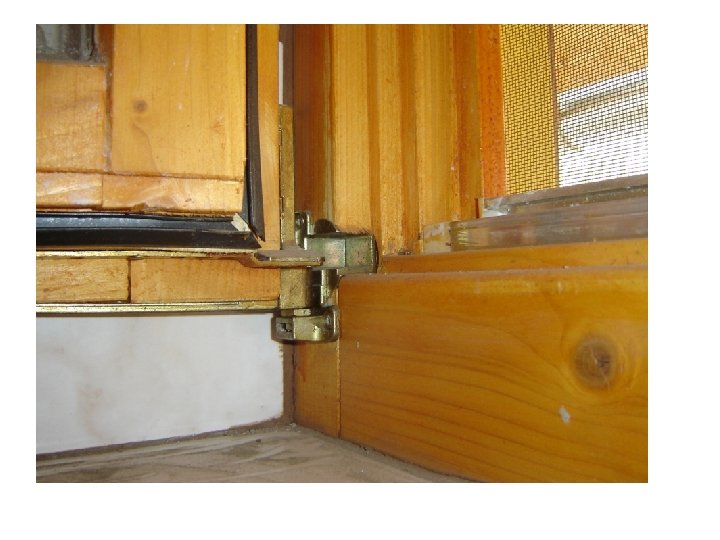

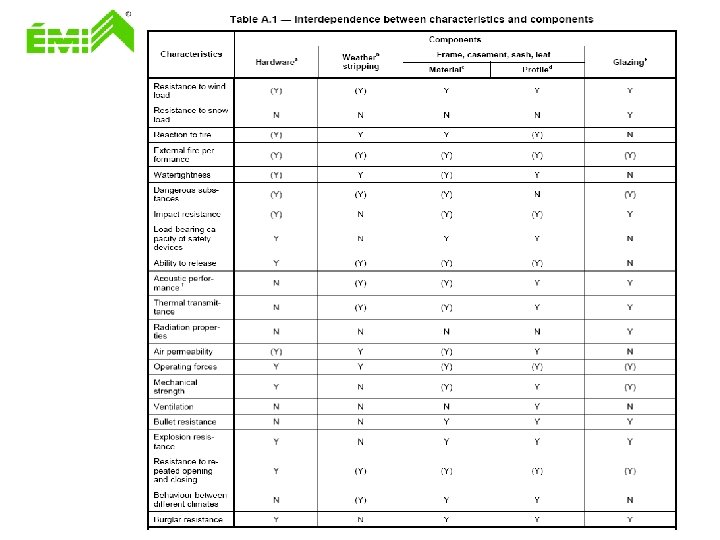

A terméken történő változtatások esetén • A változtatott elem függvényében az azokkal összefüggésbe hozható tulajdonságokat újból vizsgálattal kell igazolni
Kérdések ?
Köszönöm a figyelmet ! További kérdésekkel a következő címen és telefonszámon vagyok elérhető : Papp Imre vizsgáló mérnök Építésügyi Minőségellenőrző Innovációs Kht. Épületszerkezeti és Energetikai Divízió 1113 Budapest, Diószegi út 37. Telefon : (1) 372 -6100/6536 mellék Fax: (1) 372 -6132 e-mail: ipapp@emi. hu

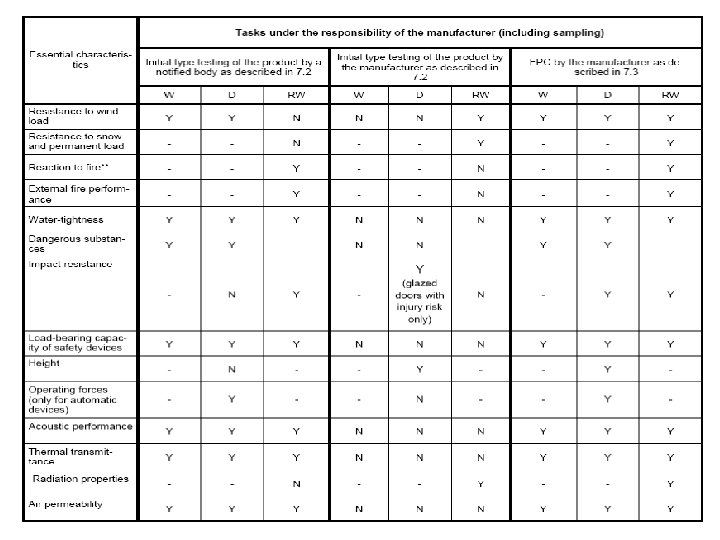

Az alkalmazandó megfelelőség igazolási módozatok
Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U W/m 2 K Külső fal 0, 45 Lapostető 0, 25 Padlásfödém 0, 30 Fűtött tetőteret határoló szerkezetek 0, 25 Alsó zárófödém árkád felett 0, 25 Alsó zárófödém fűtetlen pince felett 0, 50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1, 60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2, 00 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0, 5 m 2 2, 50 Homlokzati üvegfal 2) 1, 50 Tetőfelülvilágító 2, 50 Tetősík ablak 1, 70 Homlokzati üvegezetlen kapu 3, 00 Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó 1, 80 Fűtött és fűtetlen terek közötti fal 0, 50 Szomszédos fűtött épületek közötti fal 1, 50 Talajjal érintkező fal 0 és -1 m között 0, 45 Talajon fekvő padló a kerület mentén 1, 5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel 0, 50
