JEDNOSMERNI PRETVARAČI
Služe za povećanje ili smanjenje napona na potrošaču. Za razliku od jednosmernih, gde se povećanje ili smanjenje napona može jednostavno da se realizuje pomoću transformatora, kod jednosmernog napona to nije moguće. Najjednostavnije je to uraditi razdelnikom napona ili potenciometrom, ali se tako samo smanjuje napona na potrošaču.
Ovo znači da se jednosmerni napon prvo pretvara u naizmenični, koji se transformiše u veći ili manji, pa se zatim vraća u jednosmerni. E 1 E 2 invertor ispravljač
S obzirom na to da li imaju u svom sastavu transformator ili ne dele se na: Indirektne • •
Direktni jednosmerni pretvarači (čoperi), mogu biti: Čoperi spuštači napona Čoperi podizači napona • •
ČOPER Spuštač napona "BUCK"
Za vreme dok je prekidač uključen, struja prigušnice raste, a kada se prekidač isključi struja prigušnice se zatvara kroz zamajnu diodu. U ustaljenom stanju, srednja vrednost napona na prigušnici je jednaka nuli. Ako je struja prigušnice neprekidna, onda važi:
Pošto je struju možemo smatrati konstantnom! m - indeks modulacije Ui=m. E

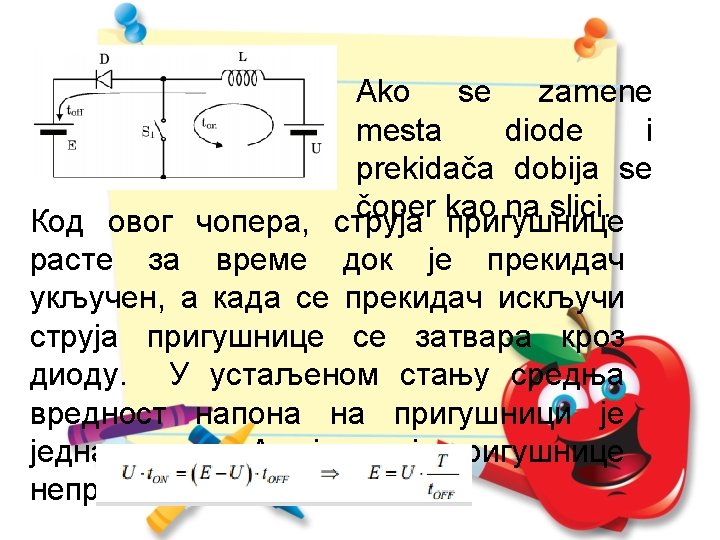

Podizač napona "BOOST"
Srednja vrednost Ux mora biti jednaka E
