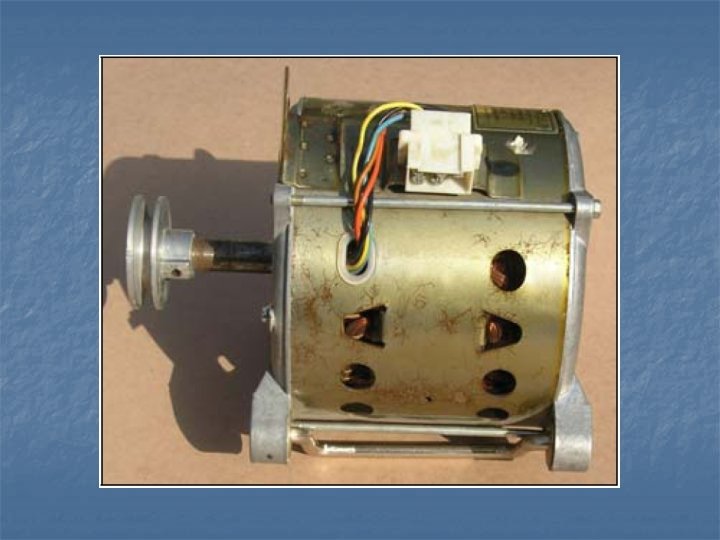

Jednofazni A M motor stroja za pranje rublja
Jednofazni A. M. – motor stroja za pranje rublja Zdravko Borić, prof
Jednofazni asinkroni motor To je obično kavezni motor koji ima samo jedan namot na statoru te se priključuje na jednofazni izmjenični namot. Dok rotor miruje, njegovo je klizanje prema direktnom i inverznom protjecanju stvorenim strujom namota statora jednako: sd = si = 1 Okretna protjecanja Θd i Θi imaju jednake amplitude i brzine vrtnje, ali suprotnog smjera:
Struje i momenti su jednaki za direktni i inverzni sistem, dok rotor stoji, tj. s=1, iz čega rezultira da je ukupni moment jednak nuli. Md – moment direktnog protjecanja Mi – moment inverznog protjecanja Md + Mi – ukupni moment jednofaznog motora Čim se motor pokrene iz mirovanja prevladava jedno okretno polje i motor razvija moment kojim može savladati teret i nastaviti vrtnju.
Problem poteznog momenta jednofaznog motora rješava se tako da se ugradi pomoćna faza za zalet koja je prostorno pomaknuta prema tzv. glavnoj fazi za neki kut, a fazni pomaci struja kroz fazne namote ostvaruju se dodavanjem kapaciteta, omskog otpora ili induktiviteta u pomoćnu fazu. Dodavanjem kondenzatora u pomoćnu fazu dobije se jednofazni motor s pomoćnom fazom za zalet simbolički prikazan na slici. • fazorski dijagram kondenzatorskog motora • Važno je postići što veći fazni pomak između struja glavne, Ig, i pomoćne Ip faze.
Reverziranje motora s pomoćnom fazom Struja u namotu svake faze stvara svoje pulsirajuće protjecanje koje možemo prikazati s dva okretna protjecanja Θd i Θi. Kako znamo iz teorije okretnog polja, protjecanje se nalazi u osi određene faze kada je struja u toj fazi maksimalna, a iznos tog protjecanja je Θd = Θi = ½ Θ 1. Struja u fazi u kojoj je kondenzator je prošla svoj maksimum prije faze u kojoj nije kondenzator za kut Y = p/2 + - y gdje je y fazni pomak φgl + φp.
Ukupno direktno protjecanje Θd je veće od inverznog pa se rotor vrti u smjeru toga protjecanja. Okretno rezultantno magnetsko polje vrti se uvijek u smjeru od faze u kojoj struja prethodi naponu prema fazi u kojoj struja zaostaje. Iz toga se može zaključiti na koji se način može reverzirati kondenzatorski motor.
Reverziranje kondenzatorskog motora promjenom smjera struje u pomoćnoj fazi (različit broj zavoja glavne i pomoćne faze)
Kod motora s pomoćnom fazom da bi se postiglo okretno magnetsko polje (dvofazni sustav), mora postojati fazni pomak između struje Ir u glavnoj (radnoj) i struje Ip u pomoćnoj fazi. To se postiže izvedbom pomoćne faze s: a) omskim otporom b) induktivnim otporom c) kapacitivnim otporom
pranje Dvije karakteristične izvedbe namota elektromotora sa pet priključnih izvoda centrifuga T -Sa dva svitka za pranje --sa tri svitkaza pranje -T – temperaturni osigurač f. I Pf centrifuga M 2 M 1 Gf f. II T pranje
f. I Pf M 1 M 2 Gf f. II T Izvedba namota elektromotora sa osam priključnih izvedbi f. I Pf M 1 M 2 Gf f. II T Izvedba namota elektromotora sa šest priključnih izvedbi
Karakteristika nekih izvedbi pogonskih elektromotora Red. broj Broj polova IN (A) PN (W) C F/V n (o/min) 1. 2 12 3, 1 1, 2 670 265 2840 415 16/450 10/380 2. 2 12 3, 8 1, 15 780 230 2750 425 16/450 3. 2 12 3 1, 1 650 240 2840 445 16/450 4. 2 12 3, 2 1, 35 650 260 2790 420 20/450
5. 2 18 3, 5 1, 3 730 250 2810 290 20/450 6. 2 18 3, 9 1, 45 840 300 2750 280 20/450 7. 2 18 5 1, 35 1050 280 2785 260 20/450 8. 2 24 5, 1 1, 8 1050 355 2800 200 30/450 9. 2 12 3 1, 2 470 260 2920 430 11/450 10. 2 16 4, 4 1, 7 760 320 2950 300 20/450 Podaci iz knjige “Kučanski aparati – kako rade i kako se popravljaju” Branko Parać
Nekoliko karakterističnih spajanja kondenzatora za pokretanje s namotajima pogonskog elektromotora Zp Zp – zajednički izvod namotaja pranja f. II ZC f. I – prva faza pranje f. IIdruga faza pranje Gf – glavna faza centrifuga T Pf – pomočna faza centrifuga f. II Gf ZC Pf Pf Gf
