JCM INDUSTRIES INSTALACIN JCM 415 LIMA PERU INSTALACIN

JCM INDUSTRIES INSTALACIÓN JCM 415 LIMA, PERU

INSTALACIÓN JCM 415 – LIMA PERU SIRVIENDO AMERICA LATINA

Instalación JCM 415 Lima, Peru Enero de 2003 JCM se unió con Sade Consyssa de Peru para hacer una serie de derivaciones en tuberías de Concreto con cilindro de Acero. Aquí vemos los ingenieros he instaladores el primer día en una reunión para entrenar y organizar. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU La primera instalación de casi 30, se hizo en la intersección de las Avenidas Benavides y Ulloa cerca de Miraflores en Lima, Peru. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Una reunion en el sitio de trabajo de los ingenieros y supervisores de Sade Consyssa con miembros de la Supervisión de la Autoridad de Aguas de Lima. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Estamos haciendo una derivación de 8’ en un tubo de 16’ marca Raymond. Aquí puedes ver el cuerpo de la tee con su sistema de lechada de cemento. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Midiendo y marcando la salida para remover el concreto del área de la salida SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Dentro se ve el cilindro y los alambres pretensados Removiendo el concreto de afuera del cilindro SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Un paso muy importante en la instalación. Al apretar las bandas el cuerpo tiene una tendencia a mover en el tubo. Hay que verificar el nivel de la cara de la brida durante este proceso. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU En este paso los trabajadores están mezclando y echando Lechada de Cemento en los Portales para Lechada. Esto ayuda con compresión y resistencia a corrosión y a la misma vez hace que la Tee se convierta en parte integral del tubo SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU El corte de los alambres pretensados se hizo con equipo de soldar. También se puede hacer con una pulidora o simplemente con cincel. Aquí también vemos mucha gente interesada en esta primera derivación. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Instalación de la Salida Removible Preparación final del cilindro de acero SIRVIENDO AMERICA LATINA

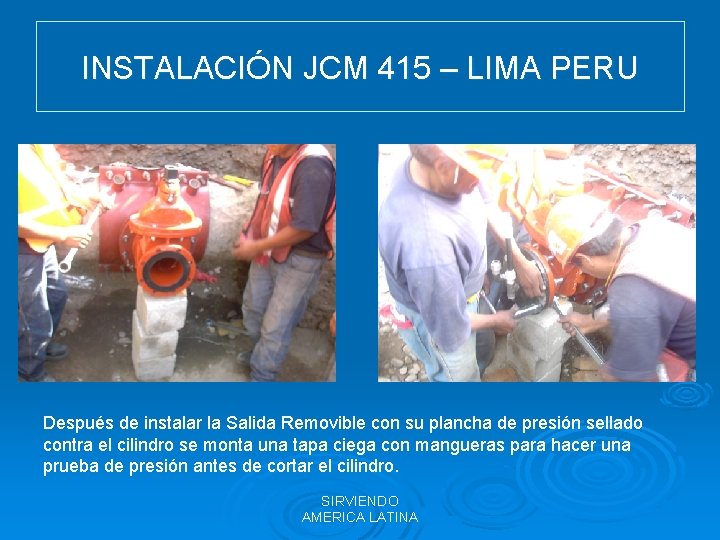

INSTALACIÓN JCM 415 – LIMA PERU Después de instalar la Salida Removible con su plancha de presión sellado contra el cilindro se monta una tapa ciega con mangueras para hacer una prueba de presión antes de cortar el cilindro. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Ya estamos listos para poner presión hidráulica a la tee. A la derecha puedes ver que esta a 110 psi lo cual se mantuvo por 10 minutos. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Montando la cortadora y cortando el cilindro SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Dentro de la cortadora se ve el ‘Cupon’ del cilindro. Puedes nota la capa de cemento dentro de tubo. El metal. SIRVIENDO brilla como nuevo despues de 40 años de uso. AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU ¡ÉXITO – UNA PERFORACION BIEN HECHA! SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Se hecha lechada de cemento alrededor de la salida removible cubriendo completamente las áreas del cilindro expuestas después de instalación. Luego se cubre completamente con cemento. SIRVIENDO AMERICA LATINA

INSTALACIÓN JCM 415 – LIMA PERU Completada la instalación de la tee los trabajadores montaron un Cople Adaptador Bridada para seguir con su línea ramal de 8”. SIRVIENDO AMERICA LATINA
