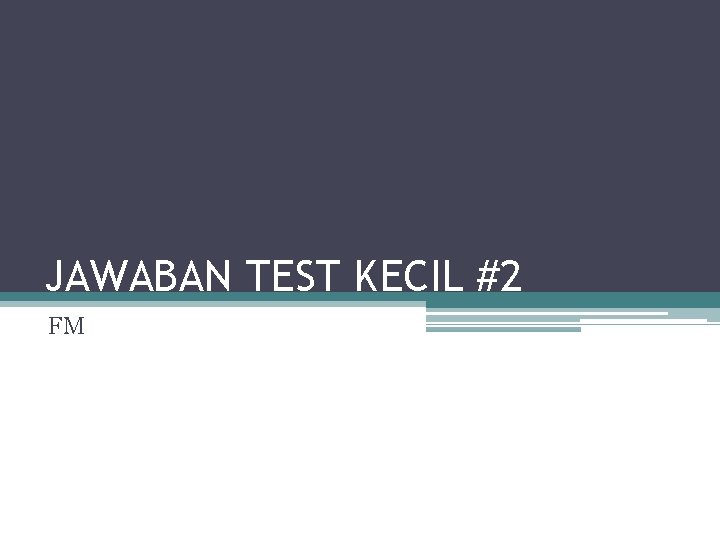

JAWABAN TEST KECIL #2 FM
SOAL#1 • Sebuah pemancar FM diimplementasikan sebagaimana dalam gambar berikut:
SOAL#1 • Sinyal pemodulasi m(t) memiliki bandwidth 10 k. Hz. Pada bagian NBFM, frekuensi pembawa adalah 110 k. Hz dan deviation ratio adalah 0, 05. Keluaran akhir x(t) adalah wideband FM dengan frekuensi pembawa pada 100 MHz dan deviation ratio 20. ▫ Tentukan: �Faktor pengali n. �Frekuensi pada local oscillator (tentukan 2 frekuensi yang dapat digunakan). �Bandwidth dan frekuensi tengah (center frequency) dari BPF yang sesuai dengan Carson’s bandwidth.
Pembangkitan Sinyal FM… v Indirect FM… q Contoh indirect FM. n 1 f 1 Integrator Sinyal baseband, 100 Hz – 15 k. Hz Narrowband Phase modulator f 1 = 0. 1 MHz Crystal Controlled oscillator ET 3081/5281 Sistem Komunikasi Frequency Multiplier n 1 Mixer Frequency Multiplier n 2 f 2=9. 5 MHz Sinyal FM, fc = 100 MHz, Df = 75 k. Hz Crystal Controlled oscillator STEI - INSTITUT TEKNOLOGI 4
SOAL#1. a • Faktor pengali n.
SOAL#1. b • Frekuensi pada local oscillator (tentukan 2 frekuensi yang dapat digunakan). ▫ Frekuensi carrier pada keluaran frequency multiplier: ▫ Frekuensi pada osilator:
SOAL#1. c • Frekuensi tengah: • Bandwidth:
SOAL#2 • Sebuah sinyal modulasi sudut memiliki persamaan: ▫ Tentukan indeks modulasi dan Carson’s bandwidth untuk: �v(t) adalah sinyal PM �v(t) adalah sinyal FM �v(t) adalah sinyal PM; dengan frekuensi pemodulasi dijadikan dua kali semula dan amplitudo pemodulasi seperempat kali semula. �v(t) adalah sinyal FM; dengan frekuensi pemodulasi dijadikan dua kali semula dan amplitudo pemodulasi seperempat kali semula.
SOAL#2
SOAL#2. a dan b • Untuk FM • Untuk PM ▫ Sinyal adalah sinyal yang sama dengan 2. b. , sehingga jawabannya sama:
SOAL#2. d • Untuk FM
SOAL#2. c • Untuk PM
