Jaringan Telekomunikasi Oleh Maman Abdurohman IT Telkom 2009
Jaringan Telekomunikasi Oleh Maman Abdurohman IT Telkom 2009
2 Agenda �Jaringan Telekomunikasi dan Internet �Media Telekomunikasi �Model Jaringan dan Aplikasi �Manajemen Jaringan 2
3 Tujuan Pembelajaran �Mengidentifikasi perkembangan dan trend aplikasi industri, teknologi dan bisnis telekomunikasi dan teknologi internet. �Mengidentifikasi komponen, fungsi dan tipe dasar jaringan telekomunikasi yang digunakan dalam bisnis. 3
4 Jaringan Perusahaan �Pembangunan jaringan bisnis dan pegawai dalam sebuah perusahaan �Jaringan perusahaan memiliki dua fungsi �Ke dalam : Integrasi proses bisnis dalam perusahaan �Ke luar : mengubungkan perusahaan dengan pelanggan, supplier, dan pemegang saham. �Tipe jaringan �Ke dalam : Intranet – LAN (Local Area Network) �Keluar : Internet. 4
5 Trend dalam Telekomunikasi �Industri �Lebih kompetitif �Lebih banyak pilihan untuk perusahaan �Teknologi �Keterhubungan yang tidak dibatasi �Akses yang mudah bagi end user � Sistem terbuka � Menggunakan standar umum untuk perangkat keras, perangkat lunak, aplikasi dan jaringan 5
6 Trend Telekomunikasi �Teknologi �Memiliki derajat fleksibilitas yang tinggi (interoperability) �Jaringan Digital � Kecepatan transimisi yang tinggi � Menghantarkan informasi dalam jumlah yang besar � Daya dukung yang tinggi tehadap ekonomi � Tingkat kesalahan yang lebih rendah � Berbagai macam tipe komunikasi dalam satu rangkaian � Integrasi data � Kemudahan dalam menyimpan data dan history 6
7 Trend Telekomunikasi �Teknologi �Saluran Fiber-optic, cellular, PCS, satellite dan teknologi nirkabel yang lain � Kecepatan transmisi yang lebih cepat �Aplikasi Bisnis �Peningkatan jumlah aplikasi telekomunikasi yang dramatis �Penghematan biaya, pengurangan waktu proses, waktu respon yang lebih cepat, mendukung e-commerce, meningkatkan kolaborasi, berbagi sumber daya, pengembangan porduk dan layanan baru. 7

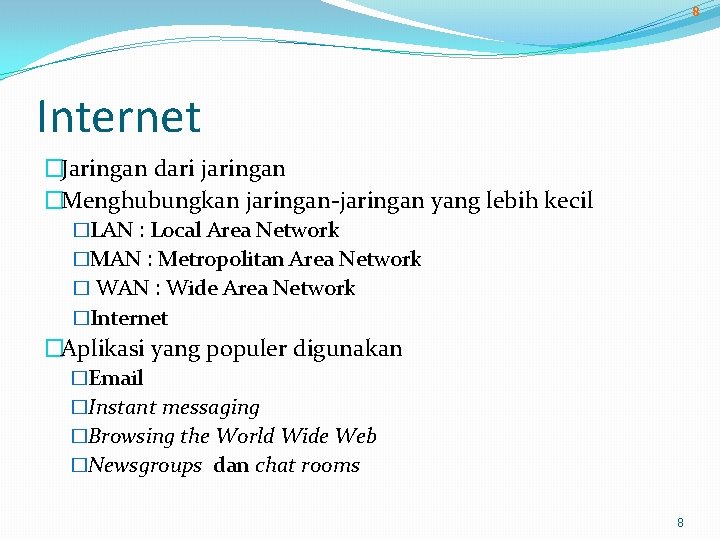

8 Internet �Jaringan dari jaringan �Menghubungkan jaringan-jaringan yang lebih kecil �LAN : Local Area Network �MAN : Metropolitan Area Network � WAN : Wide Area Network �Internet �Aplikasi yang populer digunakan �Email �Instant messaging �Browsing the World Wide Web �Newsgroups dan chat rooms 8
9 Internet �Nilai bisnis Internet Sumber : “Telecommunications and Networks”
10 Intranet �Dalam organisasi �Menggunakan teknologi Internet �Nilai bisnis Intranet �Digunakan untuk berbagi informasi �Komunikasi dan kolaborai �Mendukung proses bisnis �Web publishing perusahaan � Mudah mengelola, menarik, biaya rendah untuk publikasi dan mengakses informasi bisnis multimedia. 10
11 Extranet �Link Jaringan yang menggunakan teknologi Internet untuk menghubungkan jaringan intranet perusahaan dengan jaringan intranet pelanggan, suplayer atau rekanaan bisnis lainnya. �Nilai bisnis �Meningkatkan komunikasi dengan pelanggan dan rekanan bisnis �Keuntungan kompetitif yang dicapai � Pengembangan produk � Penghematan biaya � Pemasaran � Distribusi 11
12 Alternatif Jaringan Telekomunikasi Alternatif Jaringan Contoh Alternatif Jaringan Internet, intranet, extranet, WAN, client/server, PTP Media Coax, TP, FO, microwave radio, satelit, wireless mobile Prosesor Modem, mux, switch, router, hub, gateway, frontend processor Perangkat Lunak Network OS, web browser, middleware Kanal Analog/digital, circuit/message/packet cell switching Topologi/Arsitektur Star, ring, bus, OSI dan TCP/IP 12
13 Model Jaringan Telekomunikasi Lima komponen dasar �Terminal �Perangkat input/output yang menggunakan jaringan telekomunikasi untuk mengirim dan menerima data �Proses telekomunikasi �Mendukung transmisi dan penerima data atanara terminal dan komputer �Kanal Telekomunikasi �Media diamana data dikirim dan diterima �Komputer �Perangkat lunak kendali telekomunikasi �Mengendalikan aktifitas komunikasi dan mengelola fungsi jaringan telekomunikasi 13
14 Tipe Jaringan Telekomunikasi �Wide Area Networks (WAN) �Melingkupi area geografis yang luas �Menghubungkan antar jaringan-jariangan LAN �Local Area Networks (LAN) �Menghubungkan komputer dan perangkat pemroses informasi lainnya dalam ruang lingkup area yang terbatas : Kampus, Kantor perusahaan �Terhubung dengan menggunakan jaringan kabel telpon, Coax, Radio paket, wireless. 14
15 Tipe Jaringan Telekomunikasi �Virtual Private Network �Jaringan yang aman dengan menggunakan Internet sebagai jaringan utamanya (backbone), tetapi terhubung dengan fire walls dan sistem pengamanan yang lain �Terdapat proses filtering untuk menjaga jaringan agar paket-paket data yang merugikan tidak masuk ke dalam jaringan. �Komunikasi dilakukan dengan perusahaan sendiri yang tempatnya berjauhan atau dengan perusahaan lain, rekanan, suplayer dan pelanggan. 15
16 Diambil dari “Telecommunications and Networks” 16
17 Tipe Jaringan Telekomunikasi �Jaringan Client/Server �Clients – end user berupa PC atau NC �Server – membantu dalam mengelola jaringan dengan menggunakan aplikasi �Network computing �“komputer berupa sekumpulan komputer yang terhubung dalam suatu jaringan” � Thin client melakukan proses dengan program yang disebut “applet. ” � Applet = applicationlet = aplikasi kecil 17
18 Tipe Jaringan Telekomunikasi �Peer-to-Peer (P 2 P) �Dua model utama �Arsitektur server pusat �peer-to-peer murni
19 Agenda �Jaringan Telekomunikasi dan Internet �Media Telekomunikasi �Model Jaringan dan Aplikasi �Manajemen Jaringan 19
20 Media Telekomunikasi �Kabel Twisted-pair �Kabel Coaxial � Meminimalkan interferensi dan distorsi � Transmisi data kecepatan tinggi �Fiber optic � Fiber yang mengatur pulsa cahaya yang dibangkitkan oleh laser � Pengurangan ukuran dan berat � Peningkatan kecepatan dan kapasitas transfer data
21 Teknologi Nirkabel (Wireless) �Terrestrial Microwave �Jalur Lurus tanpa penghalang (Line-of-sight) antara stasiun, perkiraan maksimal jarak sekitar 30 mil. �Satelit komunikasi �Orbit bumi (Geosynchronous orbits) �Berperan sebagai stasiun penghubung untuk mengirimkan sinyal dari stasiun bumi. �Memiliki daya jangkau lebih luas �Memiliki kecepatan yang tinggi 21
22 Teknologi Nirkabel (Wireless) �Cellular �Setiap sel memiliki luas satu atau beberapa mil. �Setiap sel memiliki perangkat transmitter atau antena radio untuk meneruskan data �Kompter dan berbagai perangkat komunikasi mengendalikan transmisi dari dan ke perangkat mobile pengguna ketika berpindah dari satu sel ke sel yang lainnya. �Besarnya sel ditentukan oleh banyaknya pengguna yang terdapat dalam sel tersebut 22
23 M-commerce �Fungsi transaksi dan non-transaksi yang dilakukan diatas jaringan nirkabel �Perkembangannya dipicu oleh : � Teknologi baru � Semakin mobilenya prilaku masyarakat � Pengaturan pasar telekomunikasi � Biaya infrastruktur yang lebih rendah dibandingkan dengan jaringan kabel �Perkembangannya bermula dari USA – Eropa dan Asia 23
24 M-commerce � Isu utama � Kecepatan transmisi rendah � Ukuran layar � Teknologi batray � Perangkat mobile � Kapasitas bandwidth terbatas � PDA dan smart phone � Aplikasi terbatas � Konsumsi power kecil
25 Wireless Application Protocol � WAP forum � WAP proxy server � Issu pada layanan Web � Memerlukan penurunan skala pada web � Kecepatan transmisi rendah � Versi WAP yang non-compatible � Kurangnya situs pendukung WAP yang bagus � Perbedaan protokol dan aplikasi 25
26 Agenda �Jaringan Telekomunikasi dan Internet �Media Telekomunikasi �Model Jaringan dan Aplikasi �Manajemen Jaringan 26
27 Personal Area Network � Menghubungkan komputer dengan perangakat atau komputer lain � Misal mengubungkan PDA dengan kompter desktop � Beberapa metode koneksi : � Bluetooth � Ir. DA (Infrared) � Wireless LAN 802. 11 b – wireless Ethernet 27
28 Prosesor Telekomunikasi �Modem(modulasi / demodulasi) �Modulasi : mengubah sinyal dari digital ke analog �Demodulasi : mengubah sinyal dari analog ke digital �Multiplexer �Penggunaan satu kanal komuniaksi untuk membawa data dari beberapa terminal secara bersama. �Pada sisi penerima, data dipisahkan kembali sesuai dengan tujuan masing-masing 28
29 Prosesor Telekomunikasi �Prosesor Internetwork �Switch � Membuat koneksi antara rangkaian telekomunikasi sehingga pesan dapat sampai ke tujuan �Router � Menghubungkan antar jaringan yang barbeda yang memiliki protokol yang barbeda � Memiliki fungsi untuk segmentasi dan reassembly � Segmentasi : memecah paket menjadi paket yang lebih kecil pada saat maksimum besar paket jaringan tujuan lebih kecil. � Reassembly : menggabungkan kembali paket-paket yang dipecah 29
30 Prosesor Telekomunikasi �Hub � Prosesor komunikasi yang menghubungkan antara satu komputer dengan komputer yang lain tanpa mengubah frame data. � Hub meneruskan frame data dari satu sisi ke sisi lain tempat terminal tujuan berada �Gateway � Prosesor yang menghubungkan jaringan yang menggunakan arsitektur komunikasi yang barbeda. � Misal jaringan LAN dengan menggunakan ethernet dengan jaringan Internet. 30
31 Perangkat Lunak Telekomunikasi �Menyediakan berbagai layanan pendukung komunikasi termasuk koneksi dan memutuskan koneksi dan menyampiakan parameter komunikasi seperti kecepatan transmisi, mode dan arah. �Manajeman Jaringan �Manajemen Traffic �Keamanan �Monitor jaringan �Perencanaan kapasitas jaringan 31
32 Topologi Jaringan �Star �Komputer dalam jaringan terhubung dengan pusat komputer �Kurang handal �Ring (Sering disebut Token Ring) �Komputer secara bersama-sama terhubung dengan jaringan berupa ring (lingkaran) yang masing-masingnya memiliki posisi yang sama. �Lebih handal dan biaya murah �Bus �Prosesor berbagi jalur bus, atau kanal komunikasi �Tree adalah variasi dari bus 32
33 Topologi Jaringan 33
34 Agenda �Jaringan Telekomunikasi dan Internet �Media Telekomunikasi �Model Jaringan dan Aplikasi �Manajemen Jaringan 34
35 Manajemen Jaringan �Manajemen kinerja keseluruhan �Memonitor dan mengendalikan kualitas layanan �Manajeman kesalahan �Deteksi kesalahan dan memulihkan trafik jaringan �Manajemen konfigurasi �Mengkonfigurasi sambungan fisik �Manajemen keamanan �Pengamanan data, akses administratif �Manajemen akun �Log / histori penggunaan jaringan 35
36 Kerangka kerja Manajemen �Pendekatan terpusat : �Hirarki sistem manajemen �Menyediakan kendali seluruh jaringan �Bagus untuk jaringan yang relatif kecil �Pendekatan desentralisasi : �Kontrol lokal �Sepenuhnya ter-desentralisasi �Cocok untuk jaringan yang luas 36
37 Model Informasi �Model informasi menunjukan daftar parameter fisik yang akan dikelola untuk setiap elemen jaringan tertentu. �Secara fisik diimplementasikan pada driver (perangkat lunak) untuk elemen jaringan tertentu. �Informasi suatu elemen dapat disimpan dalam sebuah histori untuk memudahkan konfigurasi. 37
38 Protokol Manajemen �Skema yang umum dilakukan : �Sistem manajemen jaringan mengirimkan permintaan informasi kepada elemen jaringan (perintah “get”) menerima respon, analisis dan melakukan fungsi kontrol (perintah “set”). �Metode lain – informasi dikirim langsung oleh elemen jaringan tanpa permintaan �Implementasi protokol manajemen �SNMP – berjalan diatas TCP/IP �CMIP : Common management information protocol yang berjalan diatas OSI 38
39 TMN (Telecommunication Management Network) �Keperluan untuk operasi bersama antar jaringan. �Diperlukan bagi manajemen untuk meningkatkan kendali terahadap jaringan. �Jaringan/subjaringan perlu untuk dikelola �Layanan, baik ke internal maupun eksternal perlu pengelolaan. �Manajemen bisnis perlu mengetahui lebih jauh tentang kondisi jaringan. 39
40 Jaringan Komunikasi �Secara umum tidak ada klasifikasi jaringan yang dapat memenuhi seluruh karakteristik jaringan. �Jaringan dapat diklasifikasikan berdasarkan �Teknologi transmisi �Skala �Teknologi transmisi �Digital vs analog �Point-to-point vs broadcast �Circuit switched vs packet-switched 40
41 Skalabilitas Jaringan �Personal Area Network �Local Area Network �Metropolitan Area Network �Wide Area Network �Internetwork 41
42 Topologi Jaringan Topologi : Cara tata letak jaringan, baik secara fisik maupun logis. �Mesh �Star �Tree �Ring �Bus �Hybrid �Irreguler 42
43 Arsitektur Jaringan Berlapis Sumber : CIT 2000. 43
44 Aliran Informasi Sumber : CIT 2000. 44
45 Isu pada Sistem Layer �Pengalamatan �Segmentasi dan re-assembly �Mode Transmisi �Kendali kesalahan �Kendali aliran paket �Perutean �Multipleks �Manajemen koneksi 45
46 Daftar Pustaka �Avrutsky, Ivan. “Control and Management Network”. Optical Communication Network. 2006. �Pesch, Dirk. “Data and Computer Communication”. CIT. 2000. �Irwin. “Telecommunications and Networks”. Mc. Graw Hill. �Shirmohammadi, Sherfin. “Telecommunications Management Network (TMN)”. SITE, Univeristy of Ottawa. 46
