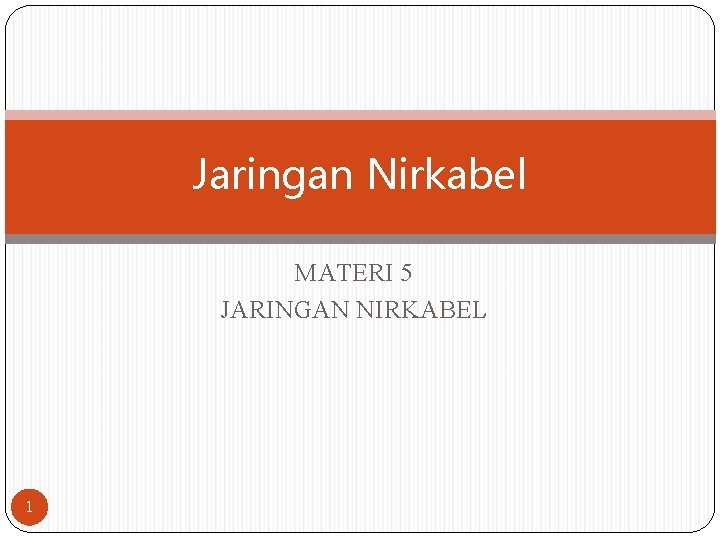

Jaringan Nirkabel MATERI 5 JARINGAN NIRKABEL 1 Sejarah

Jaringan Nirkabel MATERI 5 JARINGAN NIRKABEL 1

Sejarah Komunikasi Wireless (1) u 2 Awal komunikasi radio — Awal 1800 s: Michael Faraday, Joseph Henry, Hans Oersted bereksperimen tentang aliran arus listrik pada satu kawat yang dapat menginduksi kawat lain — 1864: James Maxwell berteori tentang osilasi dari arus listrik yang dapat menimbulkan medan EM. Medan EM ini berpropagasi dengan kecepatan cahaya. Cahaya tampak merupakan salah satu fenomena EM dan merupakan bagian dari spektrum EM — 1873: Maxwall mempublikasikan persamaan Maxwell yang sangat findamental. 4 persamaan differensial yang mendeskripsikan perubahan ruang dan waktu pada medan EM — 1888: Heinrich Hertz membangun transmitter dan receiver radio yg pertama untuk mengukur gelombang EM dan membuktikan teori Maxwell yang mengatakan bahwa gelombang EM bergerak dengan kecepatan cahaya

Sejarah Komunikasi Wireless (2) — 1895: Guglielmo Marconi membangun sistem wireless telegraph pertama — 1901: Marconi mentransmisikan transatlantic wireless telegraph message pertama — 1906: Reginald Fessenden pertama kali mentransmisikan suara melalui radio (from Boston to ships in Atlantic) — 1918: Edwin Armstrong menemukan superheterodyne circuit untuk receiver radio yg stabil — 1933: Armstrong menemukan frequency modulation (sebelumnya yang digunakan adalah amplitude modulation), lebih tahan terhadap nose dan interferensi u 3 1934: US creates FCC (Federal Commun. Commission) to mengawasi telekomun ikasi di publik termasuk pengalokasian spektrum

Sejarah Komunikasi Wireless (3) 4 u 1946: AT&T memperkenlkan layanan mobile telephone pertama dgn menggunakan transmisi radio FM, 120 KHz per kanal voice dan terbatas hanya pada 50 mil dari base station serta menggunakan operator untuk men-dial — Pertengahan-1960 s: AT&T’s IMTS (Improved Mobile Telephone Service) menggunakan 30 k. Hz voice channels, narrowband FM and direct dialing (tanpa operator) u Generasi pertama telepon selular analog (First generation analog cellular telephony) — akhir 1940 s: AT&T membuat konsep selular untuk frequency reuse — 1971: AT&T mengajukan High Capacity Mobile Phone Service kepada FCC — 1979: US menstandarkan hal itu sebagai AMPS (Advanced Mobile Phone System) pada daerah 800 -900 MHz • 1983: AT&T me-launch. AMPS di Chicago

Sejarah Komunikasi Wireless (4) — 1985: Nordic Mobile Telephone (NMT 450) di Scandanavia, Total Access Communications System (TACS) di UK, C 450 di W. Germany • Total : 6 incompatible analog cellular systems di Europe • Motivated Europe to accelerate 2 nd generation digital cellular u 5 Generasi Kedua Selular Digital (Second generation digital cellular) — 1989: Europe membuat standar Global System for Mobile Communications (GSM) • 1992: GSM di-launching — 1990: Japan menstandarkan Japanese Digital Cellular (JDC) yang sekarang disebut Personal Digital Cellular (PDC) — 1990: Europe menstandarkan Digital Cellular System at 1800 MHz (DCS 1800, yang kemudian dinamakan GSM 1800) • 1993: DCS 1800 di-launching

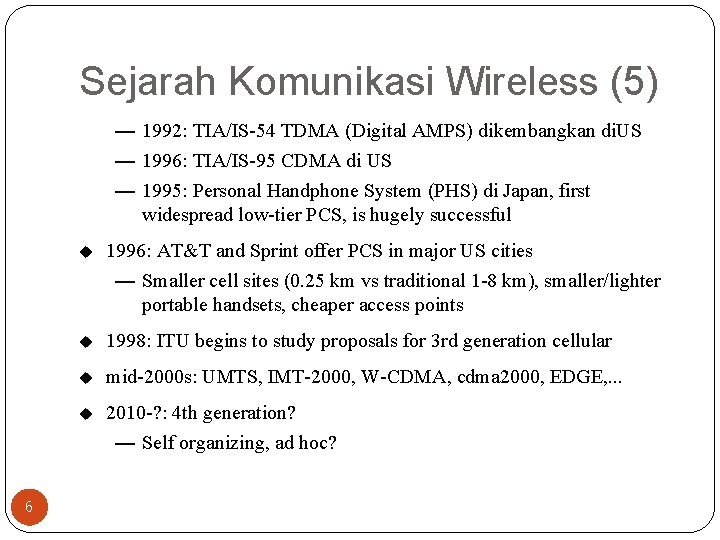

Sejarah Komunikasi Wireless (5) — 1992: TIA/IS-54 TDMA (Digital AMPS) dikembangkan di. US — 1996: TIA/IS-95 CDMA di US — 1995: Personal Handphone System (PHS) di Japan, first widespread low-tier PCS, is hugely successful 6 u 1996: AT&T and Sprint offer PCS in major US cities — Smaller cell sites (0. 25 km vs traditional 1 -8 km), smaller/lighter portable handsets, cheaper access points u 1998: ITU begins to study proposals for 3 rd generation cellular u mid-2000 s: UMTS, IMT-2000, W-CDMA, cdma 2000, EDGE, . . . u 2010 -? : 4 th generation? — Self organizing, ad hoc?

Badan Hukum Telekomunikasi Di Indonesia : BRTI Untuk internasional : FCC (Federal Communication Commision) 7

Pentingnya Komunikasi Wireless 8

Networks Today 9

Perlunya Wireless 10

Elemen Wireless Network (1) 11

Elemen Wireless Network (2) 12

Elemen Wireless Network (3) 13

Elemen Wireless Network (4) 14

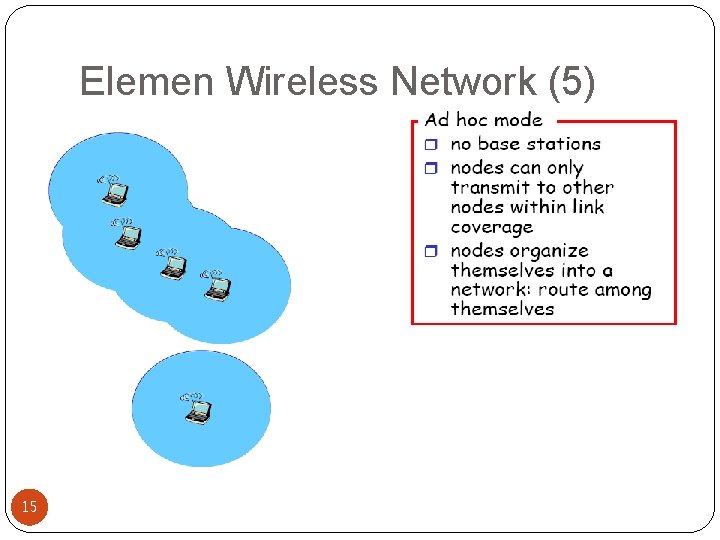

Elemen Wireless Network (5) 15

Wireless Link : Parameter 16

Standar Wireless 17

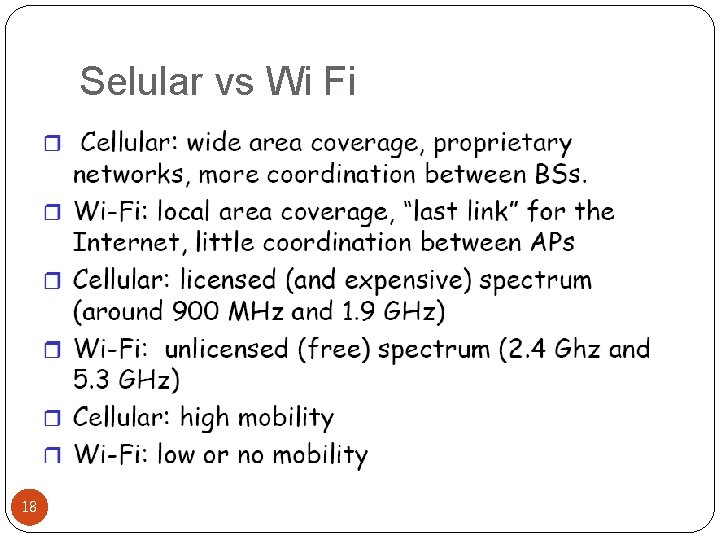

Selular vs Wi Fi 18

Karakteristik Kanal Wireless Sinyal yang ditransmisikan melalui gelombang radio akan mengalami fluktuasi akibat karakteristik medium yang selalu berubah Selain itu terjadi penurunan daya sinyal Kesulitan untuk melakukan proses selanjutnya : demodulasi 19

Karakteristik Kanal Wireless 20

Karakteristik Kanal Wireless 21

Karakteristik Kanal Wireless Fluktuasi sinyal tersebut dapat dibagi 2: Large Scale Fading fading relatif tetap untuk plot area yg besar - Refleksi - Difraksi - Scattering Small Scale Fading (Multipath) fading berubah secara dramatis untuk plot area yg kecil - Time spreading signal - Time varying kanal 22

Large Scale Fading Refleksi : mengenai benda rata yg > λ Difraksi : terhalang oleh permukaan tajam 23 gelombang semu muncul di belakang penghalang Shadowing Scattering : mengenai benda yg < λ èMengatasi : - Fading margin (secara defintif) adalah kenaikan daya pancar yang harus dilakukan agar penerimaan lebih/sama dengan level penerimaan minimum yang diijinkan - Diversitas - Antena sektoral dan smart antena

Small Scale Fading 24

Small Scale Fading Time Varying : Fluktuasi amplitudo disebabkan superposisi konstruktif dan destruktif dari sinyal yang diterima Time spreading : Perbedaan waktu kedatangan sinyal akibat perbedaan lintasan 25
