Jaringan Lokal dan Broadband Jalur lebar atau pita

Jaringan Lokal dan Broadband � Jalur lebar atau pita lebar merupakan sebuah istilah dalam internet yang merupakan koneksi internet transmisi data kecepatan tinggi. Ada dua jenis jalur lebar yang umum, yaitu DSL dan kabel modem, yang mampu mentransfer 512 kbps atau lebih, kira-kira 9 kali lebih cepat dari modem yang menggunakan kabel telepon standar.

� Akses internet jalur lebar menjadi pasar yang tumbuh dengan cepat dalam banyak bidang di awal 2000 -an; satu penelitian menemukan bahwa penggunaan internet jalurlebar di Amerika Serikat tumbuh dari 6% pada Juni 2000 ke nyaris 30% pada 2003. Beberapa implementasi modern dari jalur lebar telah mencapai 20 Mbit/detik, beberapa ratus kali lebih cepat dari yang ada pada awal internet dan biayanya juga lebih murah; meskipun begitu biaya dan performa bervariasi di berbagai negara.

� Jalur lebar sering dipanggil internet kecepatan-tinggi, karena biasanya memiliki kecepatan aliran data yang tinggi. Umumnya, hubungan ke pelanggan dengan kecepatan 256 kbit/d (0, 256 Mbit/d) atau lebih dianggap sebagai internet jalur lebar. International Telecommunication Union Sektor Standarisasi (ITU-T) rekomendasi I. 113 mendefinisikan jalur lebar sebagai kapasitas pengiriman yang lebih cepat dari kecepatan utama ISDN pada 1, 5 sampai 2 Mbit/d. Definisi FCC dari broadband sekitar 200 kbit/d dalam satu arah, dan jalur lebar canggih paling tidak 200 kbit/d dalam dua arah. OECD mendefinisikan jalur lebar sebagai 256 kbit/d dalam paling tidak satu arah dan kecepatan ini yang paling diterima di seluruh dunia.

� Komisi Komunikasi Federal (FCC) didefinisikan sebagai jaringan broadband dengan kecepatan lebih dari 200 Kb / s (kilobit per detik) sampai Maret 2008, ketika mereka akhirnya berubah definisi untuk kecepatan di atas 768 Kb / s (FCC, n. d. ; Broache, 2008). Pada kenyataannya, pengguna Internet broadband saat ini menikmati kecepatan mulai dari 1, 5 Mb / s (Megabits per detik) ke lebih dari 100 Mb / s. Memiliki koneksi internet broadband membuka pengguna sampai berbagai layanan canggih seperti Vo. IP (voice over Internet Protocol) dan IPTV (Internet protokol televisi).

� Selain itu, koneksi internet broadband adalah always-on, akses informasi yang cepat dan alat berbagi. Banyak kegiatan baru yang telah dibahas dalam buku ini tidak akan mungkin tanpa jaringan broadband. Misalnya, ledakan user generated content dan game online tidak akan seperti sekarang tanpa broadband.

Perangkat Jaringan � Perangkat kunci dalam jaringan kebanyakan rumah adalah pintu gerbang perumahan, kadang-kadang dikenal sebagai router. Ini adalah perangkat yang interkoneksi semua komputer dan perangkat lain yang menggunakan IP (Internet protokol) data stream untuk membuatjaringan rumah, pada gilirannya menghubungkanjaringan ke luar dan koneksi broadband yang memungkinkan berbeda aliran informasi yang akan disalurkan cerdas di seluruhrumah. Kemampuan routing apapun tipe arus data ke set-top box, telepon, dan perangkat lain pada akhirnya akan memungkinkan audio, video, dan telepon sinyal yang akan didistribusikan ke seluruh rumah dengan cara yang sama sebagai data komputer stream dialihkan.

Media transmisi � Media transmisi adalah media yang menghubungkan antara pengirim dan penerima informasi (data), karena jarak yang jauh, maka data terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang akan dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi data.

Kegunaan media transmisi � Media transmisi digunakan pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan penerima supaya dapat melakukan pertukaran data. Beberapa alat elektronika, seperti telepon, komputer, televisi, dan radio membutuhkan media transmisi untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi yang digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda dalam pengiriman datanya.

Karakteristik media transmisi � Karakteristik media transmisi ini bergantung pada: 1. Jenis alat elektronika 2. Data yang digunakan oleh alat elektronika tersebut 3. Tingkat keefektifan dalam pengiriman data 4. Ukuran data yang dikirimkan

Jenis media transmisi 1. Guided Transmission Media Guided transmission media atau media transmisi terpandu merupakan jaringan yang menggunakan sistem kabel 2. Unguided Transmission Media Unguided transmission media atau media transmisi tidak terpandu merupakan jaringan yang menggunakan sistem gelombang.

Guided Transmission Media � Twisted Pair Cable Twisted pair cable atau kabel pasangan berpilin terdiri dari dua buah konduktor yang digabungkan dengan tujuan untuk mengurangi atau meniadakan interferensi elektromagnetik dari luar seperti radiasi elektromagnetik dari kabel Unshielded twisted-pair (UTP), dan crosstalkyang terjadi di antara kabel yang berdekatan.

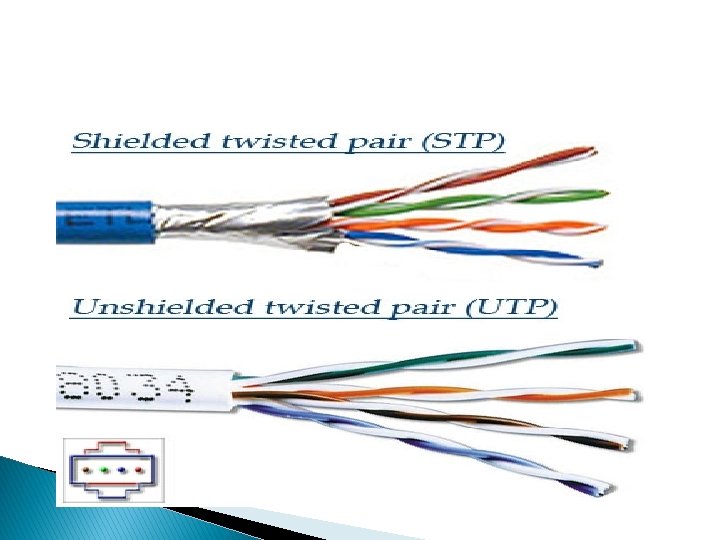

� Ada dua macam Twisted Pair Cable, yaitu : 1. Kabel STP dan UTP. Kabel STP (Shielded Twisted Pair) merupakan salah satu jenis kabel yang digunakan dalam jaringan komputer. Kabel ini berisi dua pasang kabel (empat kabel) yang setiap pasang dipilin. Kabel STP lebih tahan terhadap gangguan yang disebebkan posisi kabel yang tertekuk. Pada kabel STP attenuasi akan meningkat pada frekuensi tinggi sehingga menimbulkancrosstalk dan sinyal noise. .

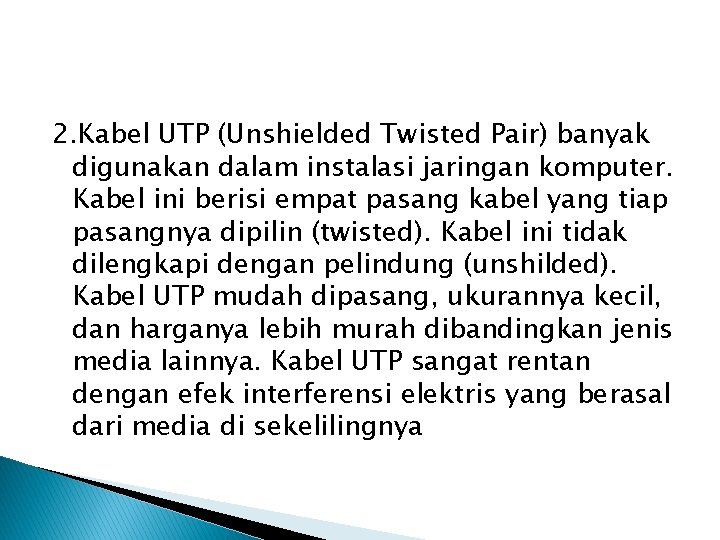

2. Kabel UTP (Unshielded Twisted Pair) banyak digunakan dalam instalasi jaringan komputer. Kabel ini berisi empat pasang kabel yang tiap pasangnya dipilin (twisted). Kabel ini tidak dilengkapi dengan pelindung (unshilded). Kabel UTP mudah dipasang, ukurannya kecil, dan harganya lebih murah dibandingkan jenis media lainnya. Kabel UTP sangat rentan dengan efek interferensi elektris yang berasal dari media di sekelilingnya

� Coaxial Cable Kabel koaksial adalah suatu jenis kabel yang menggunakan dua buah konduktor. Kabel ini banyak digunakan untuk mentransmisikan sinyalfrekuensi tinggi mulai 300 k. Hz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar. Ada beberapa jenis kabel koaksial, yaitu thick coaxial cab le (mempunyai diameter besar) dan thin coaxial cable (mempunyai diameter lebih kecil).

� Keunggulan kabel koaksial adalah dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon, dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah, karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan sistem lain. � Kelemahan kabel koaksial adalah mempunyai redaman yang relatif besar sehingga untuk hubungan jarak jauh harus dipasang repeater, jika kabel dipasang diatas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.

� Fiber Optic � Serat optik adalah saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Berdasarkan mode transmisi yang digunakan serat optik terdiri atas Multimode Step Index, Multimode Graded Index, dan Singlemode Step Index.

� Keuntungan serat optik adalah lebih murah, bentuknya lebih ramping, kapasitas transmisi yang lebih besar, sedikit sinyal yang hilang, data diubah menjadi sinyal cahaya sehingga lebih cepat, tenaga yang dibutuhkan sedikit, dan tidak mudah terbakar. � Kelemahan serat optik antara lain biaya yang mahal untuk peralatannya, memerlukan konversi data listrik ke cahaya dan sebaliknya yang rumit, memerlukan peralatan khusus dalam prosedur pemakaian dan pemasangannya, serta untuk perbaikan yang kompleks membutuhkan tenaga yang ahli di bidang ini.

Unguided Transmission Media � Gelombang mikro (microwave) merupakan bentuk gelombang radio yang beroperasi pada frekuensi tinggi (dalam satuan gigahertz), yang meliputi kawasan UHF, SHF dan EHF. Gelombang mikro banyak digunakan pada sistem jaringan MAN, warnet dan penyedia layanan internet (ISP).

� Keuntungan menggunakan gelombang mikro adalah akuisisi antar menara tidak begitu dibutuhkan, dapat membawa jumlah data yang besar, biaya murah karena setiap tower antena tidak memerlukan lahan yang luas, frekuensi tinggi atau gelombang pendek karena hanya membutuhkan antena yang kecil. � Kelemahan gelombang mikro adalah rentan terhadap cuaca seperti hujan dan mudah terpengaruh pesawat terbang yang melintas di atasnya.

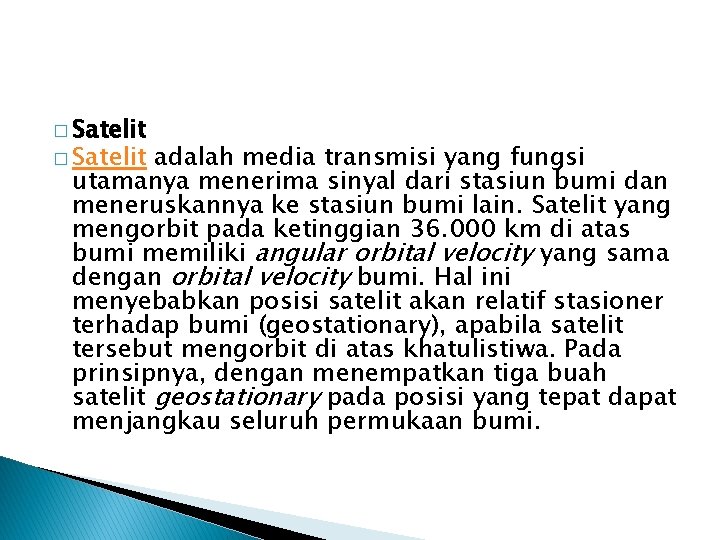

� Satelit adalah media transmisi yang fungsi utamanya menerima sinyal dari stasiun bumi dan meneruskannya ke stasiun bumi lain. Satelit yang mengorbit pada ketinggian 36. 000 km di atas bumi memiliki angular orbital velocity yang sama dengan orbital velocity bumi. Hal ini menyebabkan posisi satelit akan relatif stasioner terhadap bumi (geostationary), apabila satelit tersebut mengorbit di atas khatulistiwa. Pada prinsipnya, dengan menempatkan tiga buah satelit geostationary pada posisi yang tepat dapat menjangkau seluruh permukaan bumi.

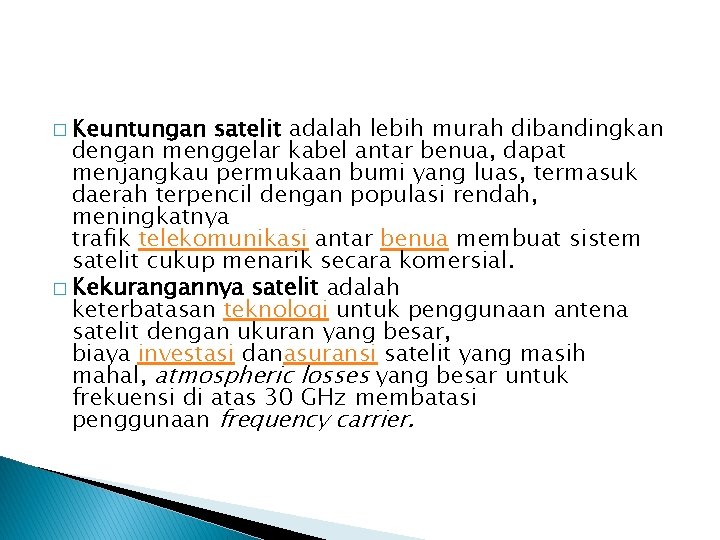

� Keuntungan satelit adalah lebih murah dibandingkan dengan menggelar kabel antar benua, dapat menjangkau permukaan bumi yang luas, termasuk daerah terpencil dengan populasi rendah, meningkatnya trafik telekomunikasi antar benua membuat sistem satelit cukup menarik secara komersial. � Kekurangannya satelit adalah keterbatasan teknologi untuk penggunaan antena satelit dengan ukuran yang besar, biaya investasi danasuransi satelit yang masih mahal, atmospheric losses yang besar untuk frekuensi di atas 30 GHz membatasi penggunaan frequency carrier.

� Gelombang radio adalah media transmisi yang dapat digunakan untuk mengirimkan suara ataupun data. Kelebihan transmisi gelombang radio adalah dapat mengirimkan isyarat dengan posisi sembarang (tidak harus lurus) dan dimungkinkan dalam keadaan bergerak. Frekuensi yang digunakan antara 3 KHz sampai 300 GHz. Gelombang radio digunakan pada band VHF dan UHF : 30 MHz sampai 1 GHz termasuk radio FM dan UHF dan VHF televisi. Untuk komunikasi data digital digunakan packet radio.

� Inframerah biasa digunakan untuk komunikasi jarak dekat, dengan kecepatan 4 Mbps. Dalam penggunaannya untuk pengendalian jarak jauh, misalnya remote control pada televisi serta alat elektronik lainnya. Keuntungan inframerah adalah kebal terhadap interferensi radio dan elekromagnetik, inframerah mudah dibuat dan murah, instalasi mudah, mudah dipindah-pindah, keamanan lebih tinggi daripada gelombang radio. Kelemahan inframerah adalah jarak terbatas, tidak dapat menembus dinding, harus ada lintasan lurus dari pengirim dan penerima, tidak dapat digunakan di luar ruangan karena akan terganggu oleh cahaya matahari.

METODE TRANSMISI PADA JARINGAN KOMPUTER � a) Baseband Pada metode ini, data yang berupa sinyal digital langsung dikirim melalui media transmisi satu chanel seperti kabel, tanpa mengalami perubahan apapun. Dengan cara ini, maka pengiriman data tergantung pada jarak transmisi dan kualitas media yang digunakan

Keuntungan dari sistem transmisi ini adalah : Biaya murah, karena pada sistem ini tidak diperlukan Modem � Bentuk Teknologinya sederhana � Mudah dalam instalasi dan maintenance

kekurangan dalam sistem ini, yaitu : � Kapasitas pengiriman data sangat terbatas karena hanya terdapat satu lintasan data, sehingga hanya satu pasang komputer yang dapat berkomunikasi pada saat yang sama. Jarak perjalanan sinyal listriknya terbatas. Sambungan kabel Ground agak sukar. Untuk area luas dibutuhkan biaya instalasi yang mahal.

� b) Broadband Metode ini digunakan untuk mentransmisikan sinyal analog. Maka, apabila dalam bentuk sinyal digital harus dimodulasikan lebih dulu menjadi sinyal analog. Media yang digunakan berupa kabel coaxial broadband yaitu dengan menggunakan media frekuensi radio atau satelit. Data dari beberapa terminal dapat menggunakan satu saluran, tetapi frekuensinya berbeda-beda, sehingga pada saat yang bersamaan dapat dikirimkan beberapa jenis data melalui beberapa frekuensi

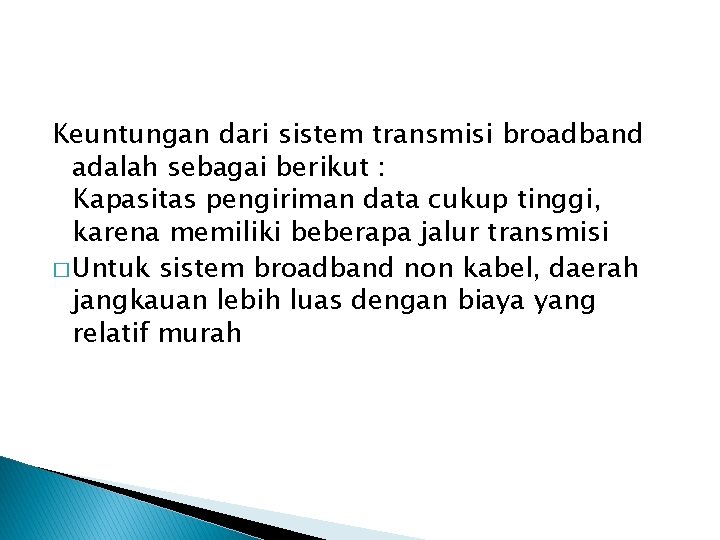

Keuntungan dari sistem transmisi broadband adalah sebagai berikut : Kapasitas pengiriman data cukup tinggi, karena memiliki beberapa jalur transmisi � Untuk sistem broadband non kabel, daerah jangkauan lebih luas dengan biaya yang relatif murah

terdapat beberapa kekurangan : � Harga modem yang diperlukan relatif mahal � Waktu tunda perjalanan sinyal dua kali dari sistem baseband karena sinyal tersebut harus dimodulasikan terlebih dahulu � Proses instalasi dan maintenance cukup sukar � Untuk media transmisi non kabel, harga frekuensi relatif mahal

Jalur transmisi � Unicast Adalah kontak informasi yang terjadi antar suatu alat dengan satu alat lainnya. contohnya adalah penggunaan telepon. � Multicast Adalah proses komunikasi yang terjadi antar satu alat dengan alat lainnya, dimana masing -masing alat yang terhubung dapat berkomunikasi dengan alat yang menghubunginya. Contohnya adalah server yang ada pada internet.

� Broadcast Adalah proses pengiriman informasi dari satu alat ke alat-alat lainnya, dimana alat yang menerima informasi tidak dapat (tidak perlu) memberikan respon balik terhadap pengirim tentang informasi yang diterimanya. Contoh: stasiun pemancar televisi atau pengiriman email melalui mailing list.

Kapasitas transmisi Jalur atau saluran informasi bisa diibaratkan dengan pipa yang digunakan untuk mengalirkan dialirkan. Besarnya pipa biasanya disebut dengan istilah bandwidth, atau secara harfiah diartikan lebar pita.

Bandwidth Di dalam ruang lingkup digital, Bandwidth adalah kemampuan maksimum dari suatu media untuk menyalurkan informasi dalam satuan waktu detik. Satuan yang digunakan adalah bit persecond (bps)

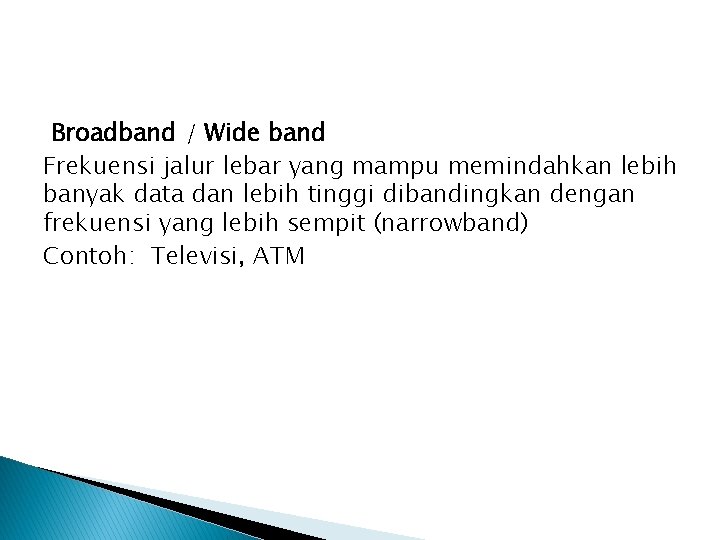

Broadband / Wide band Frekuensi jalur lebar yang mampu memindahkan lebih banyak data dan lebih tinggi dibandingkan dengan frekuensi yang lebih sempit (narrowband) Contoh: Televisi, ATM
