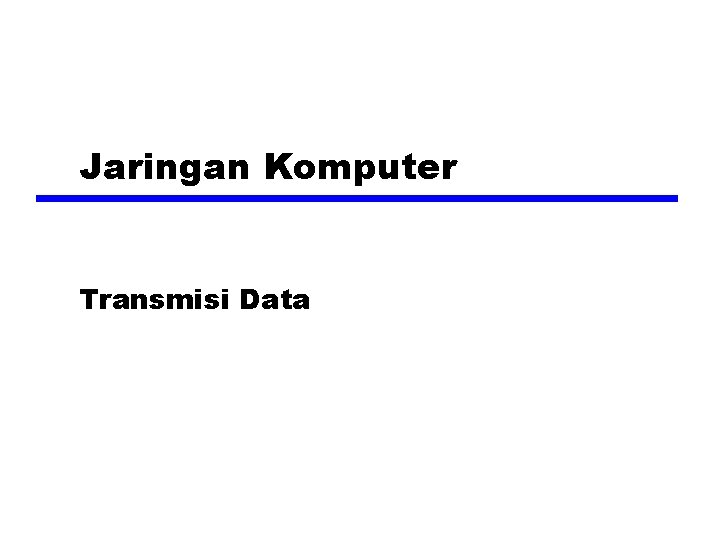

Jaringan Komputer Transmisi Data Terminologi 1 z Transmitter

Jaringan Komputer Transmisi Data

Terminologi (1) z Transmitter z Receiver z Media Transmisi y. Guided media x. Contoh; twisted pair, serat optik y. Unguided media x. Contoh; udara, air, ruang hampa

Terminologi (2) z Hubungan Langsung (Direct link) y. Tanpa alat perantara z Point-to-point y. Termasuk hubungan langsung y. Hanya 2 alat yang menggunakan jalur hubungan z Multi-point y. Lebih dari 2 alat yang menggunakan jalur hubungan

Terminologi (3) z Simplex y. Satu arah x. Contoh; Televisi z Half duplex y. Dua arah, tetapi hanya satu arah pada satu waktu x. Contoh; Radio polisi z Full duplex y. Dua arah pada waktu bersamaan x. Contoh; Telepon

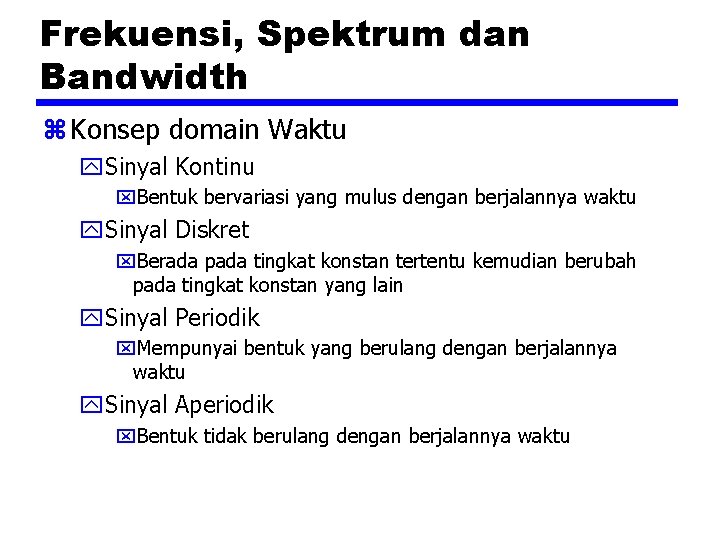

Frekuensi, Spektrum dan Bandwidth z Konsep domain Waktu y. Sinyal Kontinu x. Bentuk bervariasi yang mulus dengan berjalannya waktu y. Sinyal Diskret x. Berada pada tingkat konstan tertentu kemudian berubah pada tingkat konstan yang lain y. Sinyal Periodik x. Mempunyai bentuk yang berulang dengan berjalannya waktu y. Sinyal Aperiodik x. Bentuk tidak berulang dengan berjalannya waktu

Sinyal Kontinu & Diskret

Sinyal Periodik

Gelombang Sinus z Amplitudo Puncak (A) ymaximum kuat sinyal yvolt z Frekuensi (f) y. Kecepatan perubahan sinyal y. Hertz (Hz) atau putaran per detik y. Perioda = waktu untuk satu pengulangan (T) y. T = 1/f z Fase ( ) y. Posisi Relatif dalam waktu

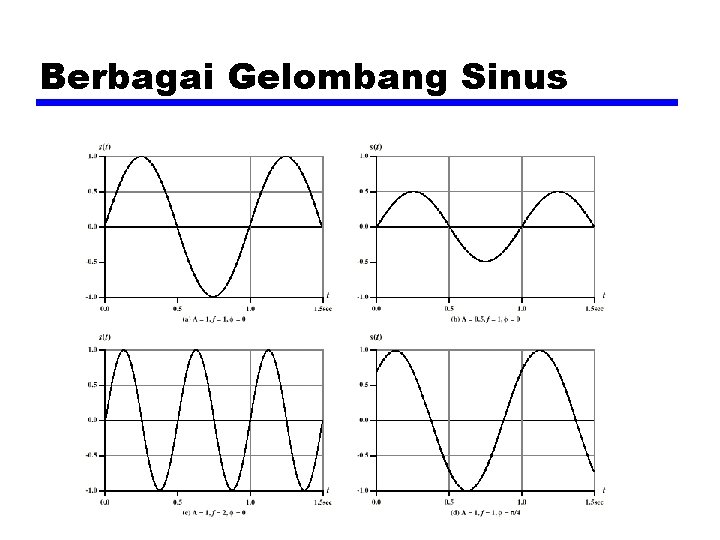

Berbagai Gelombang Sinus

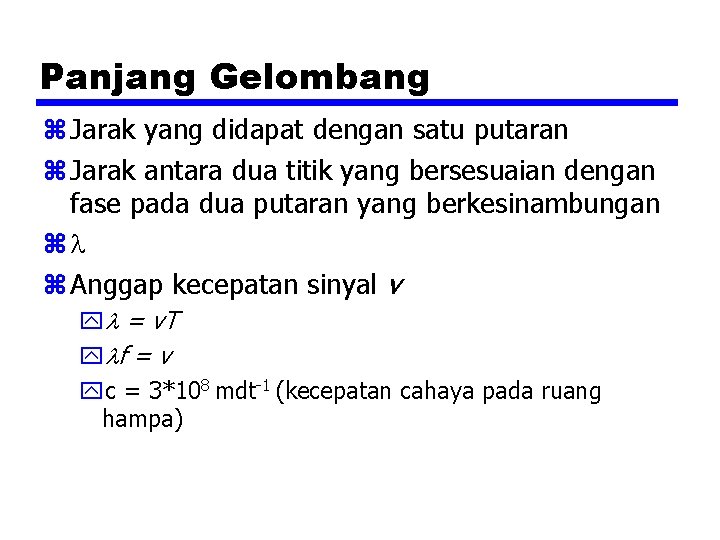

Panjang Gelombang z Jarak yang didapat dengan satu putaran z Jarak antara dua titik yang bersesuaian dengan fase pada dua putaran yang berkesinambungan z z Anggap kecepatan sinyal v y = v. T y f = v yc = 3*108 mdt-1 (kecepatan cahaya pada ruang hampa)

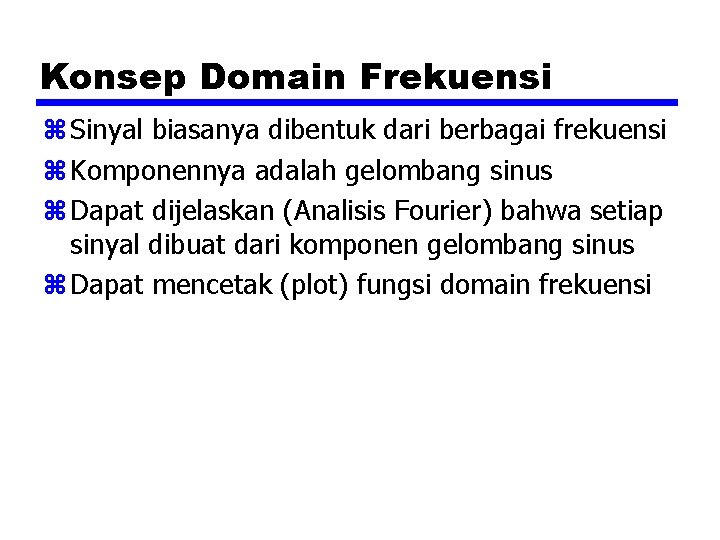

Konsep Domain Frekuensi z Sinyal biasanya dibentuk dari berbagai frekuensi z Komponennya adalah gelombang sinus z Dapat dijelaskan (Analisis Fourier) bahwa setiap sinyal dibuat dari komponen gelombang sinus z Dapat mencetak (plot) fungsi domain frekuensi

Penjumlahan komponen Frekuensi

Domain Frekuensi

Spektrum & Bandwidth z Spektrum y. Jangkauan frekuensi yang dikandung didalam sinyal z Bandwidth absolut y. Lebar spektrum z Bandwidth efektif y. Sering disebut bandwidth saja y. Pita sempit dari frekuensi yang mengandung kebanyakan energi z Komponen DC y. Komponen frequensi nol

Sinyal dengan Komponen DC

Kecepatan Data dan Bandwidth z Setiap sistem transmisi mempunyai pita terbatas dari frekuensi z Hal ini membatasi kecepatan data yang dapat dibawa

Transmisi Data Analog dan Digital z Data y. Entitas-entitas yang convey meaning z Sinyal y. Representasi listrik atau elektromagnetik dari data z Transmisi y. Komunikasi data dengan propagasi (penjalaran) dan pemrosesan sinyal

Data z Analog y. Nilai-nilai kontinu didalam beberapa interval y. Contoh; suara (sound), gambar (video) z Digital y. Nilai-nilai Diskret y. Contoh; text, integer

Spektrum Akustik (Analog)

Sinyal z Data yang dijalarkan/ dipropagasikan/ ditransmisikan z Analog y. Variabel secara kontinu y. Berbagai media transmisi xkawat, serat optik, udara y. Speech Bandwidth 100 Hz sampai 7 k. Hz y. Telephone Bandwidth 300 Hz sampai 3400 Hz y. Video Bandwidth 4 MHz z Digital y. Menggunakan dua komponen DC

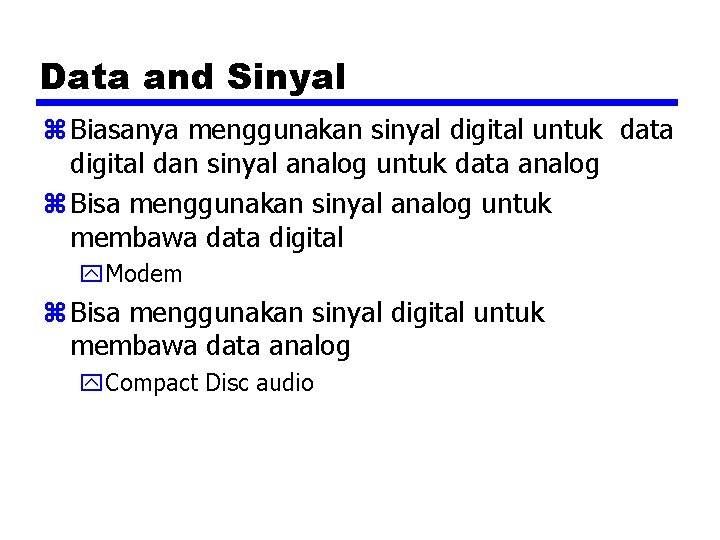

Data and Sinyal z Biasanya menggunakan sinyal digital untuk data digital dan sinyal analog untuk data analog z Bisa menggunakan sinyal analog untuk membawa data digital y. Modem z Bisa menggunakan sinyal digital untuk membawa data analog y. Compact Disc audio

Sinyal Analog membawa Data Analog dan Data Digital

Sinyal Digital membawa Data Analog dan Digital

Transmisi Analog z Sinyal Analog ditransmisikan tanpa mengetahui isinya z Bisa berupa data analog atau digital z Terjadi pelemahan (atenuasi) jika melebihi jarak yang ditentukan z Menggunakan amplifier untuk meningkatkan kuat sinyal z Tapi juga bisa menaikkan “noise”

Transmisi Digital z Sangat memperhatikan isi z Integritas sinyal sangat dipengaruhi oleh “noise”, atenuasi dll. z Menggunakan Repeater z Repeater menerima sinyal z Meng-”Extract” bit pattern z Mengirim ulang z Atenuasi bisa ditanggulangi z “Noise” tidak dikuatkan

Kelebihan Transmisi Digital z Teknologi Digital y. Teknologi LSI/VLSI yang murah z Integritas Data y. Jarak yang lebih jauh bisa dilewatkan pada jalur dengan kualitas yang lebih rendah z Penggunaan Kapasitas Jalur y. High bandwidth links economical y. High degree of multiplexing easier with digital techniques z Pengamanan dan Privasi y. Enkripsi z Integrasi

Transmission Impairments z Sinyal yang diterima bisa jadi berbeda dari sinyal yang dikirimkan z Analog - degradasi kualitas sinyal z Digital - kesalahan bit z Disebabkan oleh y. Atenuasi dan distorsi atenuasi y. Delay distortion y. Noise

Atenuasi z Kuat Sinyal menurun dengan bertambahnya jarak z Tergantung pada Media transmisinya z Kuat sinyal yang diterima: yharus cukup untuk dideteksi yharus cukup lebih tinggi dibanding “noise” yang akan diterima tanpa kesalahan z Atenuasi merupakan suatu fungsi kenaikan dari frekuensi

Delay Distortion z Hanya ada di guided media z Kecepatan penjalaran (Propagasi) bervariasi terhadap frekuensinya

Noise (1) z Sinyal tambahan yang masuk diantara transmitter dan receiver z Thermal (suhu) y. Akibat dari “thermal agitation” dari elektron y. Tersebar secara uniform y. White noise z Intermodulation y. Sinyal yang merupakan penjumlahan dan pengurangan dari frekuensi aslinya yang menggunakan media bersama

Noise (2) z Crosstalk y. Suatu sinyal dari satu jalur yang diambil oleh jalur lain z Impulse y. Pulsa yang tidak beraturan atau spike (lonjakan) y. Contoh; Interferensi elektromagnetik eksternal y. Short duration y. Amplitudo yang tinggi

Kapasitas Channel z Kecepatan Data (Data rate) y. Dalam bit per detik (bit per second : bps) y. Rata-rata dimana data dapat dikomunikasikan z Bandwidth y. Dalam putaran per detik (cycle per second : cps) dari Hertz y. Dibatasi oleh transmitter dan media
