JARINGAN KOMPUTER Oleh Muhammad Nasir Jurusan Teknik Elektro

JARINGAN KOMPUTER Oleh: Muhammad Nasir Jurusan Teknik Elektro Politeknik Negeri Lhokseumawe http: //masnasir. com Sumber : Laksana Indradjaja

Apakah Jaringan Komputer (Computer Networking)? ¡ Hubungan antara dua atau lebih piranti komputer dan/atau asesoris komputasi lainnya untuk berbagi data, mesin cetak (printer), perangkat penyimpanan (storage), koneksi internet, dan lain-lain http: //masnasir. com Sumber : Laksana Indradjaja

Fungsi Jaringan Komputer Berbagi data ¡ Berbagi koneksi internet ¡ Berbagi printer, perangkat penyimpanan, atau asesoris lainnya ¡ Memainkan permainan yang mendukung konsep jaringan ¡ Lain-lain ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Tipe Jaringan LAN (Local Are Network) ¡ WAN (Wide Area Network) ¡ MAN (Metropolitan Area Network) ¡ CAN (Campus Area Netwok) ¡ dll ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Komunikasi Data ¡ Cara Transport Data yang umum digunakan l Transmission Control Protocol/Internet Protocol (TCP/IP) TCP ¡ UDP (User/Universal Datagram Protocol) ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Media Yang Digunakan Dalam Jaringan Komputer Kabel (Wired Network) ¡ Gelombang Radio (Wireless Network) ¡ Campuran (Hybrid Network) ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Kabel (Wired Network) Seluruh perangkat dalam jaringan dihubungkan dengan kabel ¡ Koneksi relatif lebih stabil ¡ Relatif lebih sulit dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Kabel (Wired Network) ¡ Kabel yang bisa digunakan l l l http: //masnasir. com Kabel data Kabel Listrik Kabel Telepon Sumber : Laksana Indradjaja

Jaringan Dengan Kabel Data http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Kabel Data http: //masnasir. com Sumber : Laksana Indradjaja

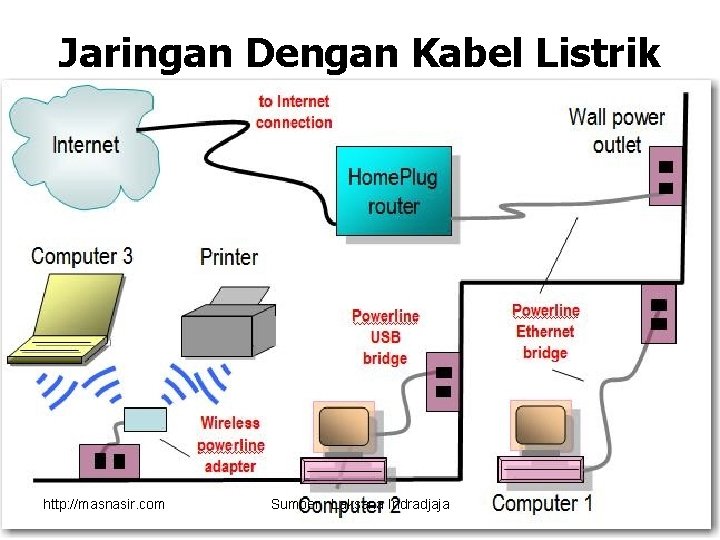

Jaringan Dengan Kabel Listrik http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Kabel Telepon http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Gelombang Radio (Wireless Network) Seluruh perangkat dalam jaringan dihubungkan dengan menggunakan gelombang radio ¡ Koneksi relatif kurang stabil ¡ Relatif lebih mudah dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Dengan Gelombang Radio http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Campuran (Hybrid Network) Sebagian perangkat dalam jaringan dihubungkan dengan menggunakan kabel, yang lainnya dengan menggunakan gelombang radio ¡ Bisa menyediakan koneksi yang relatif lebih stabil bila diperlukan, dengan menggunakan kabel ¡ Bisa mempermudah bila harus menghubungkan ruangan/bangunan terpisah. Sumber : Laksana Indradjaja http: //masnasir. com ¡

Jaringan Hybrid Dengan Router Wireless http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Hybrid Dengan Router dan Access Point Wireless http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Hybrid Dengan Router Wireless Kabel Listrik http: //masnasir. com Sumber : Laksana Indradjaja

Jaringan Hybrid Dengan Router Wireless Kabel Telepon http: //masnasir. com Sumber : Laksana Indradjaja

Perencanaan Jaringan Menentukan jenis media yang ingin digunakan berdasarkan ukuran dan fungsi utama jaringan, kondisi lokasi, dan biaya yang tersedia. ¡ Menentukan sistem administrasi pengguna jaringan. ¡ Merencanakan sistem pengamanan jaringan yang akan digunakan. ¡ http: //masnasir. com Sumber : Laksana Indradjaja

Standar-Standar ¡ Susunan/urutan warna kabel data (UTP) pada kabel normal (straight) http: //masnasir. com Sumber : Laksana Indradjaja

Standar-Standar ¡ Susunan/urutan warna kabel data (UTP) pada kabel silang (crossed) http: //masnasir. com Sumber : Laksana Indradjaja

Standar-Standar ¡ Urutan kabel/pin yang digunakan oleh komputer untuk berkomunikasi http: //masnasir. com Sumber : Laksana Indradjaja

Standar-Standar ¡ Urutan pin pada konektor RJ-45 http: //masnasir. com Sumber : Laksana Indradjaja

Standar-Standar Tabel Data Rate dalam Wireless Network MODE Data Rate (mbps) ¡ 802. 11 b (2. 4 GHz) 802. 11 g (2. 4 GHz) 1, 2, 5. 5, 11 802. 11 a (5 GHz) 6, 9, 12, 18, 24, 36, 48, 54 802. 11 g turbo. Sumber : Laksana Sampai Indradjaja 108 mbps http: //masnasir. com

Beberapa Permasalahan Umum Dalam Jaringan ¡ Transfer data tidak bisa optimal l http: //masnasir. com Pastikan urutan kabel sudah sesuai standar; potong konektor, urutkan kabel, dan crimping ulang bila diperlukan. Pastikan Switch/Hub masih bisa bekerja dengan baik, ganti bila diperlukan. Pastikan kondisi kabel masih bagus, ganti bila diperlukan. Sumber : Laksana Indradjaja

Beberapa Permasalahan Umum Dalam Jaringan ¡ Koneksi ke jaringan tiba-tiba terputus 1. http: //masnasir. com Periksa apakah ada tanda silang (X) pada simbol koneksi dibagian bawah monitor, bila ada tanda silang (X) dengan tulisan “A network cable is unplugged”, periksa kabel data dan switch, pastikan semua bekerja dengan baik. Sumber : Laksana Indradjaja

Beberapa Permasalahan Umum Dalam Jaringan ¡ Koneksi ke jaringan tiba-tiba terputus 2. 3. http: //masnasir. com Cabut kabel data, bila tidak ada tanda silang (X) dan tulisan “A network cable is unplugged”, kemungkinan akibat LAN card rusak, ganti LAN card. Bila anda menggunakan koneksi wireless, pastikan Access Point yang anda gunakan dalam kondisi hidup, lakukan “site survey”, lakukan koneksi ulang ke SSID yang tersedia. Sumber : Laksana Indradjaja

Beberapa Permasalahan Umum Dalam Jaringan ¡ Sulit/tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang diaktifkan l l http: //masnasir. com Biasanya hal ini terjadi karena kondisi Sistem Operasi (Windows/Linux) yang anda gunakan sudah tidak berjalan dengan normal. Pastikan komputer anda mendukung sistem keamanan Access Point yang aktif. Sumber : Laksana Indradjaja

Beberapa Permasalahan Umum Dalam Jaringan ¡ Tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang tidak diaktifkan l http: //masnasir. com Kemungkinan hal ini terjadi karena Access Point menggunakan kunci MAC Address, daftarkan MAC Address anda agar bisa melakukan koneksi Sumber : Laksana Indradjaja

Materi dapat anda download dari situs http: //www. laksanaindradjaja. com mulai tanggal 5 Mei 2008. http: //masnasir. com Sumber : Laksana Indradjaja
