JARINGAN KOMPUTER MEDIA JARINGAN 01 CABLE COAXIAL CABLE

JARINGAN KOMPUTER

MEDIA JARINGAN

01. CABLE • COAXIAL CABLE • UTP CABLE • FIBER OPTIC

Coaxial Cable jenis tipe kabel koaksial yang dipergunakan buat jaringan komputer, yaitu: - thick coax (mempunyai diameter lumayan besar) - thin coax (mempunyai diameter lebih kecil).

Twisted Pair Cable Ada dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan lokal, ditambah satu jenis pemasangan khusus untuk cisco router, yakni: - Straight Through Cable - Cross Over Cable dan - Roll Over Cable

Cara pemasangan Kabel UTP model Straight Through T 568 A

Cara pemasangan Kabel UTP model Straight Through T 568 B

Penggunaan Kabel Straight Through PC Hub PC Switch Hub Switch Router

Cross Over Cable Digunakan untuk komunikasi antar komputer (langsung tanpa HUB)

Penggunaan Kabel Cross Over PC Switch Swicth Switch Hub

Kabel UTP Model Roll Over Router Pin name Router Pin Workstation Pin name White-Orange 1 8 Brown Orange 2 7 White-Brown White-Green 3 6 Green Blue 4 5 White-Blue 5 4 Blue Green 6 3 White-Green White-Brown 7 2 Orange Brown 8 1 White-Orange Direction

Penggunaan Roll Over Cable

Penggunaan kabel

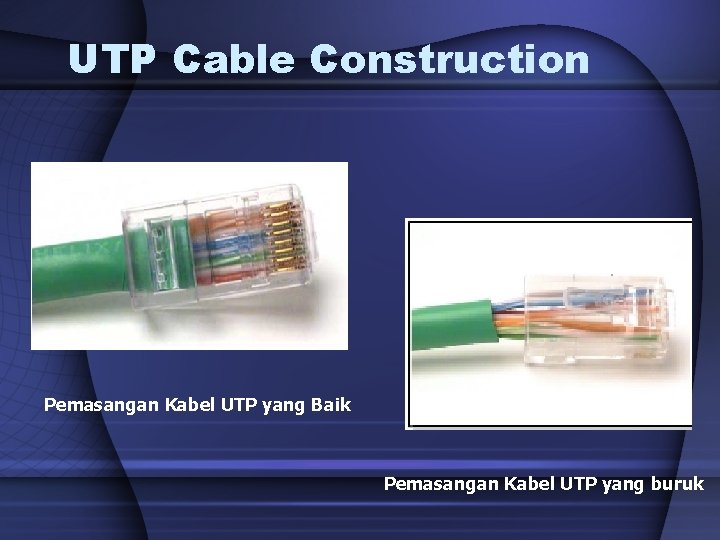

UTP Cable Construction Pemasangan Kabel UTP yang Baik Pemasangan Kabel UTP yang buruk

Fiber Optic Cable

Kemampuan Kabel Serat Optik (FO) Fiber optik menunjukkan kualitas tinggi untuk berbagai macam aplikasi sebab • Dapat mentransmisi bit rate yg tinggi, • Tidak sensitif pada gangguan elektromagnetik • Memiliki Bit Error Rate (kesalahan) kecil • Reliabilitas lebih baik dari kabel koaksial

02. Network Interface Card (Network Adapter)

03. LAN Tester

04. HUB dan SWITCH (Konsentrator) Ciri-ciri yang dimiliki Konsentrator adalah : o Biasanya terdiri dari 8, 12, atau 24 port RJ-45 o Digunakan pada topologi Bintang/Star o Biasanya di jual dengan aplikasi khusus yaitu aplikasi yang mengatur manajemen port tersebut.

05. ROUTER Sebuah Router mampu mengirimkan data/informasi dari satu jaringan ke jaringan lain yang berbeda, router hampir sama dengan bridge, meski tidak lebih pintar dibandingkan bridge, namun pengembangan perangkat router dewasa ini sudah mulai mencapai bahkan melampaui batas tuntutan teknologi yang diharapkan Cisco Router persfektif dari belakang

06. REPEATER dan BRIDGE Fungsi utama repeater yaitu untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen kabel LAN lalu memancarkan kembali dengan kekuatan yang sama dengan sinyal asli pada segmen kabel yang lain. Dengan cara ini jarak antara kabel dapat diperjauh. Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas dari pada repeater. Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband.
